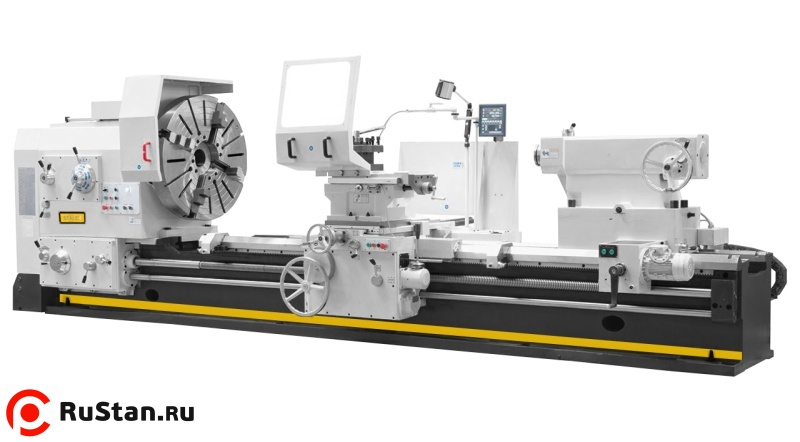

Токарно-винторезный станок STALEX D1600/5000

STALEX D1600/5000 предназначен для токарной обработки и нарезания резьб четырёх систем: метрической, дюймовой, модульной и диаметральной. Расстояние между центрами составляет 5000 мм. Диаметр обточки над станиной равен 1600 мм, над поперечным суппортом — 1280 мм.

На станине шириной 970 мм предусмотрен съёмный мостик длиной 610 мм. Максимальная масса детали в центрах — 6000 кг, в планшайбе — 1500 кг. Ходы по X/Z/z-1 составляют 820/4800/200 мм; резцедержатель допускает инструмент размером до 45×45 мм.

Главный привод имеет мощность 22,0 кВт. Шпиндель с отверстием диаметром 130 мм работает на 21 скорости прямого вращения 2,50–250 об/мин и 12 скоростях реверса 3,15–250 об/мин. Максимальный крутящий момент на шпинделе достигает 12800 Н·м.

Направляющие подвергаются индукционной закалке и шлифованию, передача вращения использует вал с гидравлической муфтой. Механическая многодисковая муфта обеспечивает плавный пуск. Станок оснащён УЦИ по трём осям, моторизованной задней бабкой, системой СОЖ, планшайбой 1400 мм и люнетом 220–630 мм.

Преимущества

• Обточка диаметром до 1600 мм над станиной и до 1280 мм над поперечным суппортом.
• Расстояние между центрами 5000 мм.
• Ходы по X/Z/z-1 — 820/4800/200 мм.
• Допустимая масса детали при обработке в центрах до 6 000 кг.
• Главный привод мощностью 22,0 кВт.
• Прямое вращение шпинделя: 21 скорость, 2,50–250 об/мин.
• Реверс шпинделя: 12 скоростей, 3,15–250 об/мин.
• Проходное отверстие шпинделя диаметром 130 мм.
• Максимальный крутящий момент на шпинделе 12800 Н·м.
• Съёмный мостик gap длиной 610 мм.
• Станина шириной 970 мм.
• Направляющие после индукционной закалки и шлифования.
• Закалённые и шлифованные шестерни и валы, в том числе в коробке подачи.
• Плавный пуск шпинделя механической многодисковой муфтой.
• Четырёхпозиционный резцедержатель с фиксатором.
• УЦИ по трём осям в комплекте поставки.
• Моторизованное перемещение задней бабки.
• Ход пиноли задней бабки 300 мм при диаметре 160 мм.
• Четырёхкулачковая планшайба диаметром 1400 мм.
• Неподвижный люнет для диаметров 220–630 мм.
• Подвод СОЖ с баком объёмом 120 л.
• Защитный экран патрона с концевым выключателем.
• LED-лампа и электрические компоненты Schneider Electric.

Особенности конструкции

Область применения

• Точение деталей диаметром до 1600 мм над станиной.
• Обточка деталей диаметром до 1280 мм над поперечным суппортом.
• Обработка деталей в центрах с массой до 6 000 кг.
• Нарезание метрической резьбы с шагом 1–120 мм.
• Нарезание дюймовой резьбы в диапазоне 1/2–60 TPI.
• Нарезание диаметральной резьбы в диапазоне 30–1/4 DP.
• Нарезание модульной резьбы в диапазоне 0,5–60 мм.
• Токарная обработка с поддержкой детали неподвижным люнетом 220–630 мм.

Комплектация

• 4-х кулачковая планшайба Ø1400 мм
• 4-х позиционный резцедержатель с фиксатором
• Неподвижный люнет Ø220-630 мм
• УЦИ по 3-м осям
• Защитный экран патрона с концевым выключателем
• Концевой упор продольного перемещения
• Электрокомпоненты Schneider electric
• Регулируемые опоры станины
• Моторизованная задняя бабка
• Система подвода СОЖ
• LED лампа местного освещения
• Инструкция по эксплуатации
• Инструмент для обслуживания
