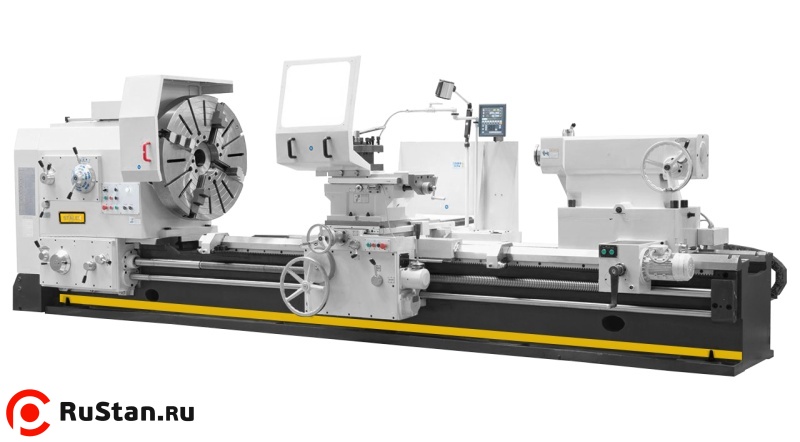

Токарно-винторезный станок STALEX D1600/8000

STALEX D1600/8000 — токарно-винторезный станок с расстоянием между центрами 8000 мм для точения и нарезания резьбы. Модель поддерживает метрические, дюймовые, модульные и диаметральные резьбы. Диаметр обточки достигает 1600 мм над станиной и 1280 мм над поперечным суппортом.

Станина шириной 970 мм имеет съёмный мостик длиной 610 мм. Допустимая масса детали составляет 6000 кг при установке в центрах и 1500 кг при обработке в планшайбе. Ходы X/Z/z-1 равны 820/7800/200 мм.

Мощность главного привода — 22,0 кВт. Шпиндель с проходным отверстием 130 мм имеет 21 скорость прямого вращения 2,50–250 об/мин и 12 скоростей реверса 3,15–250 об/мин. Максимальный момент на шпинделе равен 12800 Н·м; плавный пуск выполняется механической многодисковой муфтой.

Направляющие прошли индукционную закалку и шлифование, шестерни и валы также закалены и отшлифованы. В состав оснащения входят УЦИ по трём осям, моторизованная задняя бабка и система СОЖ с баком 120 л. Для закрепления и поддержки детали предусмотрены планшайба 1400 мм и неподвижный люнет 220–630 мм.

Преимущества

• Обточка диаметром до 1600 мм над станиной и до 1280 мм над поперечным суппортом.
• Расстояние между центрами 8000 мм.
• Ходы по X/Z/z-1 — 820/7800/200 мм.
• Допустимая масса детали при обработке в центрах до 6 000 кг.
• Главный привод мощностью 22,0 кВт.
• Прямое вращение шпинделя: 21 скорость, 2,50–250 об/мин.
• Реверс шпинделя: 12 скоростей, 3,15–250 об/мин.
• Проходное отверстие шпинделя диаметром 130 мм.
• Максимальный крутящий момент на шпинделе 12800 Н·м.
• Съёмный мостик gap длиной 610 мм.
• Станина шириной 970 мм.
• Направляющие после индукционной закалки и шлифования.
• Закалённые и шлифованные шестерни и валы, в том числе в коробке подачи.
• Плавный пуск шпинделя механической многодисковой муфтой.
• Четырёхпозиционный резцедержатель с фиксатором.
• УЦИ по трём осям в комплекте поставки.
• Моторизованное перемещение задней бабки.
• Ход пиноли задней бабки 300 мм при диаметре 160 мм.
• Четырёхкулачковая планшайба диаметром 1400 мм.
• Неподвижный люнет для диаметров 220–630 мм.
• Подвод СОЖ с баком объёмом 120 л.
• Защитный экран патрона с концевым выключателем.
• LED-лампа и электрические компоненты Schneider Electric.

Особенности конструкции

Область применения

• Точение деталей диаметром до 1600 мм над станиной.
• Обточка деталей диаметром до 1280 мм над поперечным суппортом.
• Обработка деталей в центрах с массой до 6 000 кг.
• Нарезание метрической резьбы с шагом 1–120 мм.
• Нарезание дюймовой резьбы в диапазоне 1/2–60 TPI.
• Нарезание диаметральной резьбы в диапазоне 30–1/4 DP.
• Нарезание модульной резьбы в диапазоне 0,5–60 мм.
• Токарная обработка с поддержкой детали неподвижным люнетом 220–630 мм.

Комплектация

• 4-х кулачковая планшайба Ø1400 мм
• 4-х позиционный резцедержатель с фиксатором
• Неподвижный люнет Ø220-630 мм
• УЦИ по 3-м осям
• Защитный экран патрона с концевым выключателем
• Концевой упор продольного перемещения
• Электрокомпоненты Schneider electric
• Регулируемые опоры станины
• Моторизованная задняя бабка
• Система подвода СОЖ
• LED лампа местного освещения
• Инструкция по эксплуатации
• Инструмент для обслуживания
