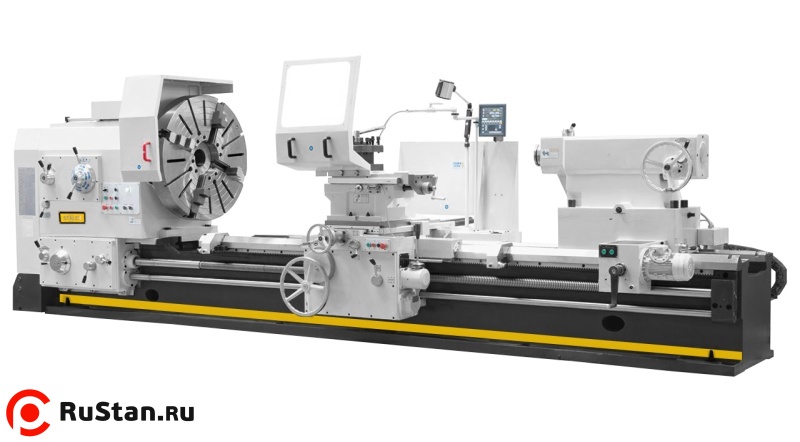

Токарно-винторезный станок STALEX D2000/2000

STALEX D2000/2000 — токарно-винторезный станок для точения и нарезания резьбы на деталях большого диаметра. Диаметр обточки над станиной составляет 2000 мм, над поперечным суппортом — 1600 мм. Расстояние между центрами равно 2000 мм.

При установке в центрах максимальная масса детали достигает 10000 кг, при обработке в планшайбе — 1500 кг. Станина имеет ширину 1100 мм. Перемещения по X/Z/z-1 составляют 1020/1800/200 мм, максимальный размер резца — 45×45 мм.

Мощность главного привода — 30,0 кВт. Шпиндель с отверстием 130 мм работает на 21 скорости прямого вращения 2–200 об/мин и 12 скоростях реверса 2,5–200 об/мин. Поддерживаются метрические, дюймовые, модульные и диаметральные резьбы.

Направляющие обработаны индукционной закалкой и шлифованием, а плавный пуск реализован механической многодисковой муфтой. Моторизованная задняя бабка, УЦИ по трём осям и подвод СОЖ входят в оснащение. Для закрепления и поддержки детали поставляются планшайба 1600 мм и неподвижный люнет 400–750 мм.

Преимущества

• Обточка диаметром до 2000 мм над станиной и до 1600 мм над поперечным суппортом.
• Расстояние между центрами 2000 мм.
• Ходы по X/Z/z-1 — 1020/1800/200 мм.
• Допустимая масса детали при обработке в центрах до 10 000 кг.
• Главный привод мощностью 30,0 кВт.
• Прямое вращение шпинделя: 21 скорость, 2–200 об/мин.
• Реверс шпинделя: 12 скоростей, 2,5–200 об/мин.
• Проходное отверстие шпинделя диаметром 130 мм.
• Максимальный крутящий момент на шпинделе 12800 Н·м.
• Станина шириной 1100 мм.
• Направляющие после индукционной закалки и шлифования.
• Закалённые и шлифованные шестерни и валы, в том числе в коробке подачи.
• Плавный пуск шпинделя механической многодисковой муфтой.
• Четырёхпозиционный резцедержатель с фиксатором.
• УЦИ по трём осям в комплекте поставки.
• Моторизованное перемещение задней бабки.
• Ход пиноли задней бабки 300 мм при диаметре 200 мм.
• Четырёхкулачковая планшайба диаметром 1600 мм.
• Неподвижный люнет для диаметров 400–750 мм.
• Подвод СОЖ с баком объёмом 120 л.
• Защитный экран патрона с концевым выключателем.
• LED-лампа и электрические компоненты Schneider Electric.

Особенности конструкции

Область применения

• Точение деталей диаметром до 2000 мм над станиной.
• Обточка деталей диаметром до 1600 мм над поперечным суппортом.
• Обработка деталей в центрах с массой до 10 000 кг.
• Нарезание метрической резьбы с шагом 1–120 мм.
• Нарезание дюймовой резьбы в диапазоне 1/2–60 TPI.
• Нарезание диаметральной резьбы в диапазоне 30–1/4 DP.
• Нарезание модульной резьбы в диапазоне 0,5–60 мм.
• Токарная обработка с поддержкой детали неподвижным люнетом 400–750 мм.

Комплектация

• 4-х кулачковая планшайба Ø1600 мм
• 4-х позиционный резцедержатель с фиксатором
• Неподвижный люнет Ø400-750 мм
• УЦИ по 3-м осям
• Защитный экран патрона с концевым выключателем
• Концевой упор продольного перемещения
• Электрокомпоненты Schneider electric
• Регулируемые опоры станины
• Моторизованная задняя бабка
• Система подвода СОЖ
• LED лампа местного освещения
• Инструкция по эксплуатации
• Инструмент для обслуживания
