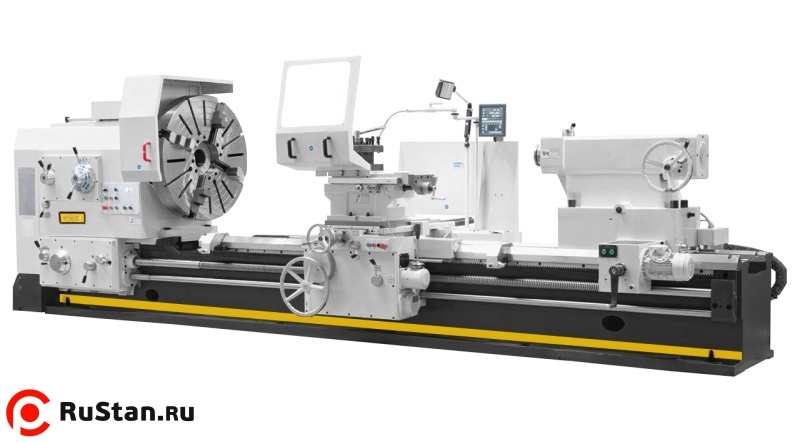

Токарно-винторезный станок STALEX D2000/3000

Токарно-винторезный станок STALEX D2000/3000 предназначен для точения крупных деталей и изготовления метрических, дюймовых, модульных и диаметральных резьб. Расстояние между центрами равно 3000 мм. Предельные диаметры обточки — 2000 мм над станиной и 1600 мм над поперечным суппортом.

Ширина станины составляет 1100 мм. Максимальная масса детали при обработке в центрах — 10000 кг, в планшайбе — 1500 кг. По X суппорт перемещается на 1020 мм, по Z — на 2800 мм, верхние салазки по z-1 — на 200 мм.

Привод мощностью 30,0 кВт обеспечивает 21 скорость прямого вращения шпинделя от 2 до 200 об/мин и 12 скоростей реверса от 2,5 до 200 об/мин. Отверстие шпинделя имеет диаметр 130 мм, максимальный крутящий момент составляет 12800 Н·м.

Шлифованные направляющие предварительно закалены индукционным способом. Для запуска шпинделя предусмотрена механическая многодисковая муфта, для передачи вращения — вал с гидравлической муфтой. Комплектация включает УЦИ по трём осям, моторизованную заднюю бабку, планшайбу 1600 мм, люнет 400–750 мм и систему СОЖ.

Преимущества

• Обточка диаметром до 2000 мм над станиной и до 1600 мм над поперечным суппортом.
• Расстояние между центрами 3000 мм.
• Ходы по X/Z/z-1 — 1020/2800/200 мм.
• Допустимая масса детали при обработке в центрах до 10 000 кг.
• Главный привод мощностью 30,0 кВт.
• Прямое вращение шпинделя: 21 скорость, 2–200 об/мин.
• Реверс шпинделя: 12 скоростей, 2,5–200 об/мин.
• Проходное отверстие шпинделя диаметром 130 мм.
• Максимальный крутящий момент на шпинделе 12800 Н·м.
• Станина шириной 1100 мм.
• Направляющие после индукционной закалки и шлифования.
• Закалённые и шлифованные шестерни и валы, в том числе в коробке подачи.
• Плавный пуск шпинделя механической многодисковой муфтой.
• Четырёхпозиционный резцедержатель с фиксатором.
• УЦИ по трём осям в комплекте поставки.
• Моторизованное перемещение задней бабки.
• Ход пиноли задней бабки 300 мм при диаметре 200 мм.
• Четырёхкулачковая планшайба диаметром 1600 мм.
• Неподвижный люнет для диаметров 400–750 мм.
• Подвод СОЖ с баком объёмом 120 л.
• Защитный экран патрона с концевым выключателем.
• LED-лампа и электрические компоненты Schneider Electric.

Особенности конструкции

Область применения

• Точение деталей диаметром до 2000 мм над станиной.
• Обточка деталей диаметром до 1600 мм над поперечным суппортом.
• Обработка деталей в центрах с массой до 10 000 кг.
• Нарезание метрической резьбы с шагом 1–120 мм.
• Нарезание дюймовой резьбы в диапазоне 1/2–60 TPI.
• Нарезание диаметральной резьбы в диапазоне 30–1/4 DP.
• Нарезание модульной резьбы в диапазоне 0,5–60 мм.
• Токарная обработка с поддержкой детали неподвижным люнетом 400–750 мм.

Комплектация

• 4-х кулачковая планшайба Ø1600 мм
• 4-х позиционный резцедержатель с фиксатором
• Неподвижный люнет Ø400-750 мм
• УЦИ по 3-м осям
• Защитный экран патрона с концевым выключателем
• Концевой упор продольного перемещения
• Электрокомпоненты Schneider electric
• Регулируемые опоры станины
• Моторизованная задняя бабка
• Система подвода СОЖ
• LED лампа местного освещения
• Инструкция по эксплуатации
• Инструмент для обслуживания
