Модель: | Opti BF46 Vario |
|
Артикул: | 3338453 |
|
Производитель: | Optimum (Германия) | |
Сертификат: | Официальный дилер | |
Изготовитель: | Китай |
- Описание
- Дополнительная оснастка
-
Документы
- Комментарии
- Отзывы
- Доставка

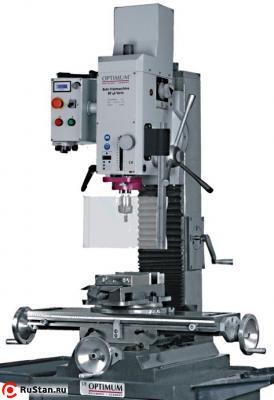

Универсально-фрезерный станок Optimum BF46 Vario предназначен для выполнения операций фрезерования различных деталей из черных и цветных металлов и их сплавов в условиях серийного и мелкосерийного производства.
Предназначен для использованию на предприятиях, выпускающих металлоизделия и механизмы небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских.
Особенности конструкции
- Универсальный и точный фрезерный станок для ответственных работ.
- Жесткая массивная конструкция.

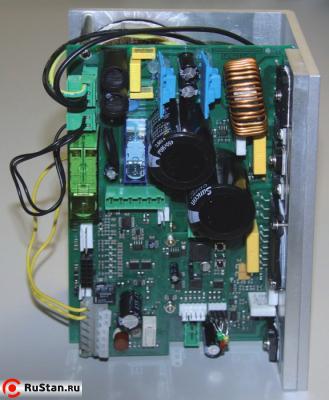

- Бесступенчатое регулирование скорости шпинделя.
- Цифровая индикация перемещения пиноли, цена деления 0,01 мм.
- Качественные роликоподшипники обеспечивают радиальное биение шпинделя менее 0,015 мм.

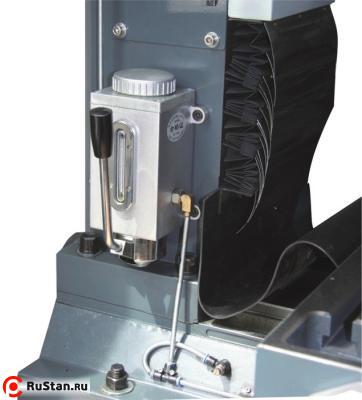

- Opti BF46 Vario имеет центральную систему смазки ходовых винтов и направляющих.

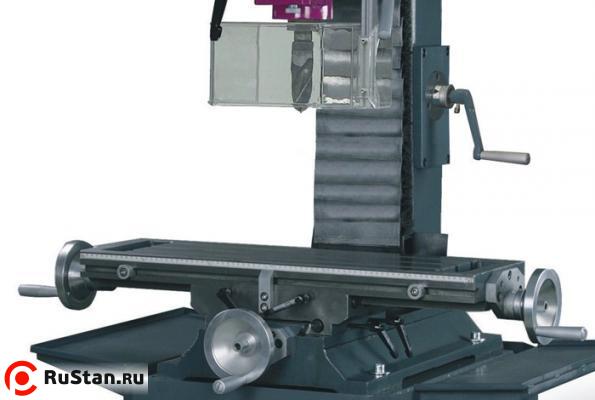

- Режим нарезания резьбы.

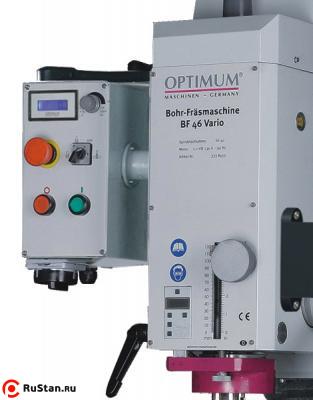

- Автоматический режим.
- Массивная коробчатая колонна с направляющей типа “ласточкин хвост”, обеспечивает отличную точность обработки на Opti BF46 Vario.
- Поворотная на +/- 90° фрезерная головка с возможностью работы в любом промежуточном положении.
- Удобная панель управления, правое-левое вращение шпинделя.

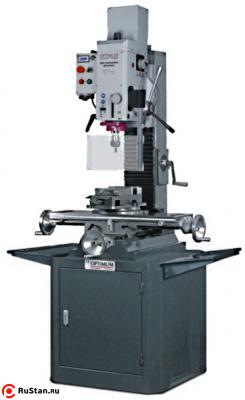

- Опциональная массивная стальная подставка отлично гасит вибрации и обеспечивает высокое качество обработки.
- Специально подготовлен для установки ЧПУ (специальные подшипники ходовых винтов и окно в колонне для установки привода оси Y с задней стороны станка).
- Регулируемые упоры перемещения стола, легко читаемая измерительная шкала на фронтальной части стола.
- Возможна установка системы ЧПУ.
- Большие возможности по очень хорошей цене.
Технические характеристики фрезерного станка Optimum BF46 Vario |
|
---|---|
Характеристика | Значение |
Номер артикула | 3338453 |
Электропитание | |
Двигатель | 2,2 кВт 220 В ~50 Гц |
Параметры инструмента | |
Максимальный диаметр рассверливания в стали, мм | 28 |
Максимальный диаметр сверления в стали, мм | 24 |
Максимальный диаметр торцевой фрезы, мм | 80 |
Максимальный диаметр концевой фрезы, мм | 32 |
Вылет оси шпинделя, мм | 260 |
Конец шпинделя | |
Конец шпинделя | ISO 40 (DIN 2080)
(МК 4 под заказ) |
Перемещение пиноли, мм | 115 |
Зажимная штанга | М16 |
Фрезерная головка | |
Поворот | +/- 90° |
Приводной механизм | 3-ступенчатый, бесступ. регулирование |
Перемещение по оси Z, мм | 541 |
Число оборотов | |
Нижний диапазон, об/мин | 115 - 600 |
Средний диапазон, об/мин | 270 - 1400 |
Верхний диапазон, об/мин | 590 - 3100 |
Координатный стол | |
Размер стола, мм | 850 х 240 |
Перемещение по оси X, мм | 500 |
Перемещение по оси Y, мм | 250 |
Размер Т-образных пазов, мм | 18 |
Расстояние между пазами, мм | 80 |
Габаритные размеры | |
ДхШхВ, мм | 1210x950x1520 |
Масса станка, кг | 480 |
Комплект поставки
- Зажимная тяга М16
- Комплект инструмента для обслуживания.
- Руководство по эксплуатации на русском языке.
Комплектация за дополнительную плату
Комментарии и вопросы:
Комментариев пока нет, но ваш может быть первым.Разметить комментарий или вопрос
Габариты в упаковке ДхШхВ, мм: 1355x1064x1702
