5 500 000 руб.
с НДС - на 19.11.2024 г.
| Модель: |  |
2Е440А с УЦИ |
| Изготовитель: |  |
Россия |
- Описание
- Комментарии (1)
- Отзывы

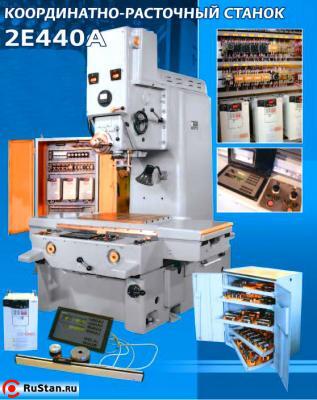

Координатно-расточной станок 2Е440А предназначен для обработки отверстий с точным расположением осей и для легких фрезерных работ. Наличие точных измерительных приборов дает возможность использовать станок для точных измерений. Для обработки наклонных отверстий и отверстий, заданных в полярной системе координат, к станку прилагаются поворотные столы (за отдельную плату).
Станок 2Е440А - одноколонного типа, имеет прямоугольный стол с продольным и поперечным перемещением. Предусмотрено установочное перемещение шпиндельной бабки.
Рабочее и ускоренное перемещение стола осуществляются независимо в продольном и поперечном направлениях асинхронными электроприводами с широким диапазоном регулирования. Точная установка стола на заданную координату производится вручную, маховичком. Станок снабжен устройством цифровой индикации, дающим возможность оператору производить установку координат с дискретностью 0,001 мм в двух взаимно перпендикулярных направлениях.
Вращение шпинделя осуществляется от регулируемого электропривода переменного тока через трехступенчатую коробку скоростей. Подачи шпинделя регулируются бесступенчато при помощи фрикционного вариатора. Имеется механизм автоматического отключения подачи шпинделя на заданной глубине.
Принадлежности, поставляемые со станком за отдельную плату: переходные втулки с внутренним конусом Морзе 2,3,4; переходные втулки (с окном под клин) с внутренним конусом Морзе 1, 2, 3 и клиньями; универсальный резцедержатель с точной подачей; керн пружинный; державка с цанговым зажимом и комплектом цанг; оправка-центроискатель; установочный центр; микроскоп-центроискатель; набор борштанг и резцы к ним; сверла; зенкеры; стол делительный, стол делительный универсальный; инструмент, необходимый для обслуживания станка.
Технические характеристики станка 2Е440А
| Характеристика | 2Е440А |
|---|---|
| Рабочая поверхность стола (длина х ширина), мм | 710 х 400 |
| Наибольшее перемещение стола, мм: продольное поперечное | 630 400 |
| Точность установки координат, мм | 0,005 |
| Точность расстояний между осями отверстий, растачиваемых на станке, мм | 0,008 |
| Точность растачиваемого диаметра, мм | 0,004 |
| Частота вращения шпинделя, об./мин | 50...2000 |
| Подача гильзы шпинделя, мм/об. | 0,03-0,16 |
| Подача стола (салазок), мм/мин: | 1600 |
| Наибольший диаметр сверления | 25 |
| Наибольший диаметр растачивания | 250 |
| Внутренний конус шпинделя (специальный) | № 40 7:24 |
| Класс точности по ГОСТ 8-71 | А |
| Допустимый вес обрабатываемого изделия при установке на столе станка, кг | 320 |
| Цена деления отсчетного устройства установки координат, мм | 0,001 |
| Наибольший конус закрепляемого инструмента | Морзе 4 |
| Число Т-образных пазов на столе | 5 |
Оснастка и оборудование к 2Е440А поставляемое за доп. плату
- Поворотный стол (глобусный стол) диаметром от 250 до 530мм
- Комплект инструмента
