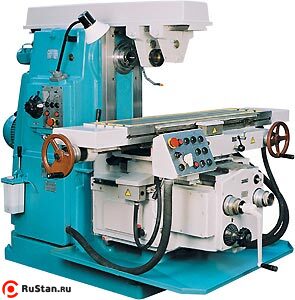

Российский горизонтально фрезерный станок 6Т83 (6Р83) предназначен для выполнения разнообразных фрезерных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяются для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.
Высокая жесткость станков позволяет применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов. Большая мощность привода главного движения и тяговое усилие продольной подачи стола позволяют производить за один проход обработку широких горизонтальных поверхностей набором цилиндрических или фасонных фрез, установленных на горизонтальной оправке.
Станки моделей 6Т82, 6Т82-27 и 6Т83, 6Т83-27 оснащены столом, поворачивающимся вокруг вертикальной оси на угол ±45°, что обеспечивает возможность нарезания косозубых зубчатых колес, червяков и других деталей, имеющих обрабатываемую поверхность в виде спирали.
Технологические возможности станков могут быть расширены за счет применения накладной фрезерной, делительной и долбежной головок, круглого поворотного стола. Станки выпускаются в различных исполнениях по напряжению и частоте питающей сети. Поставляются запасные части.
Особенности конструкции 6Т83 (6Р83):
Характерные особенности: базовая модель (с поворотным столом и автоматическими циклами);Тип: универсальный
Конструктивные:
- механизированное крепление инструмента в шпинделе;
- устройство периодического регулирования величины зазора в винтовой паре продольной подачи;
- предохранительная муфта защиты привода подач от перегрузок;
- торможение шпинделя при остановке электромагнитной муфтой.
Технологические :
- разнообразные автоматические циклы работы станка;
- широкий диапазон частот вращения шпинделя и подач стола;
- большая мощность приводов;
- высокая жесткость;
- надежность и долговечность
Технические характеристики горизонтально-фрезерного станка 6Т83 |
|
---|---|
Характеристика | Значение |
Размеры рабочей поверхности стола, мм | 1600х400 |
Наибольшее перемещение стола, мм | |
- продольное | 1000 (1120*) |
- поперечное | 400 |
- вертикальное | 360 |
Поворот стола в обе стороны, град | 45 |
Расстояние от оси горизонтального шпинделя до рабочей поверхности стола, мм | 30-390 (280-640*) |
Пределы частот вращения шпинделя, мин -1 | 31,5-1600 (50-2500*) |
Диапазон подач стола, мм/мин: | |
- продольных | 12,5-1600 |
- продольных (бесступенчато регулируемый) | 5-3150* |
- поперечных | 12,5-1600 |
- поперечных (бесступенчато регулируемый) | 5-3150* |
- вертикальных | 4,1-530 |
- вертикальных (бесступенчато регулируемый) | + |
Ускоренное перемещение стола, мм/мин: | |
- продольное | 4000 |
- поперечное | 4000 |
- вертикальное | 1330 |
Мощность электродвигателей приводов, КВт | |
- основного шпинделя | 11 |
- подач стола | 3 |
Конус шпинделя по ГОСТ 30064-93 | ISO 50 |
Максимальная масса обрабатываемой детали с приспособлением, кг | 1250 |
Максимальное тяговое усилие приводов стола, Н: | |
- продольное и поперечное | 40000 |
- вертикальное | 25000 |
Габаритные размеры, мм: | |
ДхШхВ | 2570x2252x1770 |
Масса 6Т83 (6Р83) станка с электрооборудованием, кг | 3900 |
Дополнительная по заказу: | |
- цифровая индикация Ф1 | + |
- направляющие из фторопласта | + |
Примечания
станки по требованию заказчика могут быть оснащены механизмом пропорционального (в 2 раза) замедления рабочей подачи
* по спец. заказу
Оборудование для станка 6Т83 (6Р83) за отдельную плату:
- Стол поворотный круглый с редуктором механического привода 7204-0023-01
- Универсальная делительная головка УДГ-Д-250 или УДГ-Н-160
- Долбежная головка ПИ 695
- Накладная фрезерная головка ПИ 73005
- Тиски станочные 7200-0220-02
