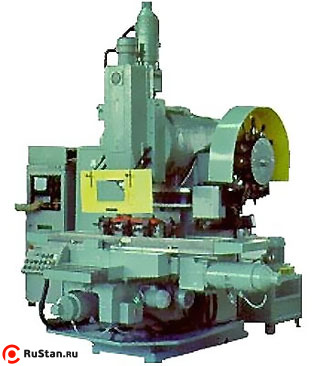

Вертикально-фрезерный станок ГФ2171.С5 c ЧПУ NC-210
| Модель: |  |
ГФ2171.С5 |
| Производитель: |  |
Россия |
Аналоги ГФ2171.С5
Ширина стола380 мм
Конус шпинделяBT40
Мощность 15.00 кВт
Напряжение380В
Масса2500 кг
Ширина стола400 мм
Конус шпинделяBT40
Мощность 5.50 кВт
Напряжение380В
Масса2900 кг
Ширина стола400 мм
Конус шпинделяBT40
Мощность 11.00 кВт
Напряжение380В
Масса3200 кг
Вертикально фрезерный станок ГФ2171.С5 c ЧПУ NC-210 предназначен для многооперационной обработки деталей сложной конфигурации из стали, чугуна, цветных и легких металлов, а также других материалов.
Наряду с фрезерными операциями на станке можно производить точное сверление, растачивание, зенкерование и развертывание отверстий.
Особенности конструкции
Большая мощность привода главного движения, широкий диапазон подач и частот вращения шпинделя, высокая жесткость конструкции станка позволяют применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов.
Станок оснащен трехкоординатным устройством ЧПУ и электроприводами подач FORMIC (Чехия), что позволяет производить обработку сложных криволинейных поверхностей.
Технические характеристики вертикального фрезерного станка ГФ2171.С5 c ЧПУ NC-210 | |
|---|---|
| Характеристика | Значение |
| Размеры рабочей поверхности стола, мм | 400х1600 |
| Наибольшая масса детали, устанавливаемой на столе станка (вместе с приспособлением), кг | 400 |
| Наибольшее перемещение стола, мм: | |
| продольное (координата X) | 1010 |
| поперечное (координата Y) | 400 |
| вертикальное (установочное) | 430 |
| Перемещение ползуна (координата Z), мм | 260 |
| Скорость быстрого перемещения узлов по координатам: | |
| X, Y, Z, мм/мин | 7000 |
| A, мин-1 | - |
| Пределы подач по координатам: | |
| Х, Y, Z, мм/мин | 3-7000 |
| А, мин-1 | - |
| Частота вращения шпинделя, мин -1 | 50-2500 |
| Мощность двигателя главного движения, кВт | 11 |
| Количество инструментов в магазине, шт | - |
| Наибольший диаметр инструмента, мм | 250 |
| Время смены инструмента, сек | - |
| Расстояние от оси координаты А до поверхности стола, мм | - |
| Конус шпинделя | 50 |
| Отклонение от круглости при контурном фрезеровании цилиндрической поверхности, мм | 0,05 |
| Максимальная масса инструмента, кг | 15 |
| Количество одновременно управляемых координат: | |
| при линейной интерполяции | 3 |
| при круговой интерполяции | 2 |
| при линейно-круговой интерполяции | 3 |
| Габаритные размеры станка с электро- и гидрооборудованием, мм | |
| ДхШхВ | 3100x3135x2850 |
| Масса ГФ2171.С5 станка с электро- и гидрооборудованием, кг | 5700 |
| Класс точности | Н |
| Установленная мощность, кВт | 18 |
