Гибка металла — операция пластической деформации, при которой заготовке придают нужную форму под давлением. Образование трещин и разрывов в материале при этом исключено. Гибка — это один из базовых способов обработки листа, трубы или профиля: плоскую заготовку превращают в деталь сложного контура без единого сварного шва. Технология востребована в строительстве, машиностроении, производстве мебели и вентиляционных систем — везде, где нужен прочный и аккуратный изгиб.
Что такое гибка металла: определение и принцип процесса

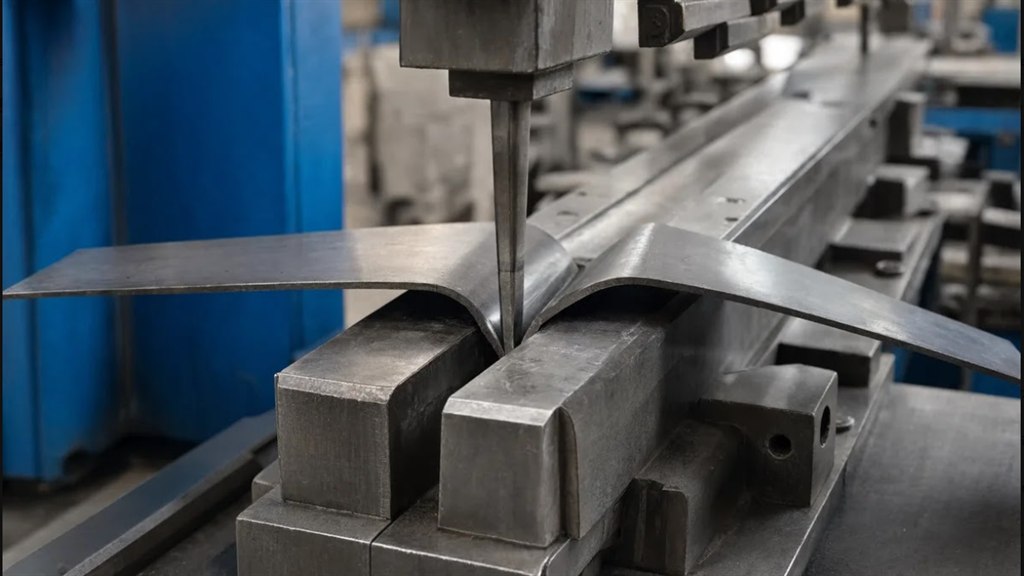

Лист или профиль укладывают между двумя рабочими элементами — матрицей и пуансоном. Пуансон давит на заготовку сверху, матрица — фиксирует снизу и задаёт контур будущего изгиба. Пуансон продавливает заготовку в паз матрицы, в точке контакта появляется линия гиба.
В структуре заготовки в данный момент идут разнонаправленные процессы. Наружный слой, дальний от центра изгиба, растягивается — волокна удлиняются. Внутренний слой, наоборот, сжимается. Между ними лежит нейтральный слой — тонкая прослойка с нулевыми напряжениями и неизменной длиной волокон. Нейтральный слой берут за основу при расчёте развёртки: зная его положение, технолог понимает, сколько материала уйдёт на изгиб.
Гибку часто путают со штамповкой и резкой. Физика операций различна. Резка предполагает деление заготовки на части, связь между волокнами разрушается. Штамповка предполагает изменение объёма заготовки. Гибка работает мягче, предполагает локальное изменение формы с сохранением конфигурации прочих областей, минимальным воздействием на толщину заготовки.
Преимущества гибки по сравнению со сваркой
Сварка — классическая технология для сборки деталей сложной конфигурации, но гибка металла зачастую является предпочтительным вариантом, исключающим образование швов. Сварной шов, даже выполненный профессионально — уязвимое место. Структура металла рядом в зоне нагрева меняется, он становится более уязвимым для коррозии и механических нагрузок. Гнутая деталь монолитна: нагрузка распределяется по всей длине изгиба равномерно, без точек концентрации напряжения.
Актуальны и другие плюсы:
- Герметичность выше. Монолитность и неразрывность исключают риск протечек.
- Аккуратность и эстетика. Никаких наплывов и признаков механической обработки.
- Минимальный расход материала. Заготовка — цельный лист, а не множество отрезков.
- Отсутствие термической нагрузки, что сохраняет структурные и механические показатели заготовки, помогает продлить срок службы.
- Скорость. Гибка — быстрый процесс. Сварка, предполагающая соединение множества элементов, зачистку, проверку швов, отнимает много времени.
Основные виды гибки металла
Гибка — технология, представленная несколькими классами. У каждого — уникальные особенности, отличия, спецификации. Путаница недопустима.
Воздушная
Наиболее распространённый способ. Лист укладывают на V-образную матрицу без прижима к стенкам, пуансон продавливает заготовку на заданную глубину, угол изгиба задаёт глубина хода пуансона, а не форма самой матрицы. Способ экономичен: одна пара пуансон-матрица позволяет получать разные углы при минимальном усилии.
С чеканкой (штамповочная)
Принцип несколько иной: пуансон полностью вжимает заготовку в паз матрицы, деталь повторяет профиль оснастки без зазора. Угол получается стабильным от детали к детали, поэтому чеканку выбирают для серийного и массового производства, где важна повторяемость размеров.
Каландровая (вальцовка)
Задаёт плавную кривизну по всей длине листа. Заготовку прокатывают между несколькими вращающимися валками, и она постепенно принимает форму цилиндра, конуса или дуги переменного радиуса. Способ оптимален для обечаек, резервуаров, криволинейных элементов фасада.
Ротационная
Предназначена для труб и профилей: ролик обкатывает заготовку вокруг неподвижной оправки, а стенка получает равномерную нагрузку по всему периметру сечения. Это снижает риск сплющивания и заломов, образования которых не избежать при использовании обычного трубогиба.
Дополнительно технологию различают по форме будущего изгиба:
- Одноугловая — один прямой участок;
- Многоугловая — несколько последовательных загибов на одной детали;
- Радиусная — плавная дуга без резкого излома.
| Вид гибки | Принцип | Применение | Оборудование |
|---|---|---|---|
| Воздушная | Продавливание листовой заготовки в открытую V-матрицу пуансоном без полного прижима | Мелкосерийное производство деталей, различных по углу | Листогибочные прессы и установки с ЧПУ |
| Штамповочная | Полное вжатие заготовки в матрицу пуансоном | Массовый выпуск изделий с идентичными параметрами и геометрией | Гидравлические и ЧПУ-прессы |
| Каландровая | Прокатка листа между вращающимися валками | Криволинейные изделия, резервуары | Листогибочные вальцы |
| Ротационная | Обкатка заготовки роликами вокруг оправки | Трубы, профили | Трубогибы |
Оборудование для гибки металла
Выбор станка зависит от объёма заказа и толщины заготовки. Для мастерской и мелкосерийного производства достаточно ручного листогиба или трубогиба — оператор фиксирует лист зажимом и вручную поднимает гибочную балку, задавая угол. Цена оборудования минимальна, но производительность — невелика.
Электромеханический листогиб укомплектован мотором, приводящим в движение гибочную балку. Такие станки работают с листами длиной до 2050 мм и толщиной до 4 мм, чего достаточно для решения большинства производственных задач.
Гидравлические листогибы развивают огромное усилие: гидравлические цилиндры продавливают заготовку толщиной 4–5 мм и выше. Их ставят на крупносерийное и массовое производство, где нужна стабильная мощность при постоянной загрузке.

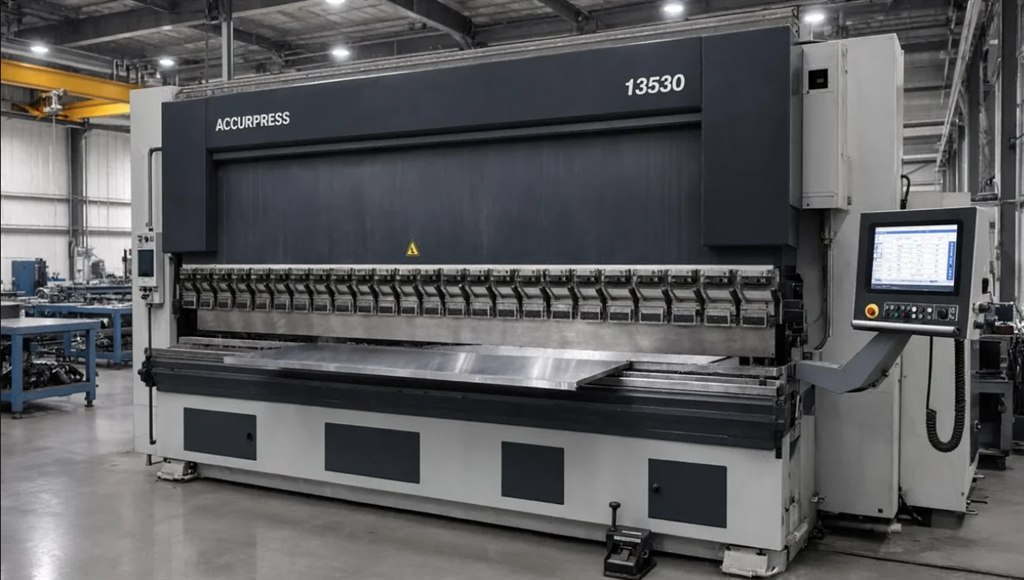

ЧПУ-пресс обеспечивает полную автоматизацию: программа задаёт угол, глубину хода пуансона и положение заднего упора, а система компенсирует пружинение металла под конкретный сплав. Такой пресс держит точность до долей градуса и повторяет один и тот же изгиб тысячи раз без отклонений.
Оборудование для гибки подбирают по нескольким параметрам:
- Толщина и марка сплава;
- Требуемый радиус гиба;
- Форма и габариты заготовки;
- Объём производства.
Технология гибки металла: этапы процесса
Подготовка металла к гибке начинается с очистки от ржавчины, окалины и масляной плёнки. Загрязнения сказываются на точности процесса и негативно сказываются на оснастке. Далее последовательно выполняют несколько операций:
- Наносят разметку линии гиба и рассчитывают припуск на изгиб — часть материала уходит на сам изгиб, иначе готовая деталь выйдет короче чертёжного размера.
- Расчёт усилия и угла гиба: технолог учитывает толщину и марку сплава, предел прочности материала, радиус гиба и пружинение — свойство заготовки слегка распрямляться (раскрываться) после снятия нагрузки. Из-за этого свойства металл всегда гнут с «перегибом»: чтобы получить на выходе ровный внутренний угол 90°, заготовку продавливают до более острого угла, например 87–88°, и после снятия усилия деталь сама «раскрывается» до нужных 90°.
- Гиб — пуансон опускается, заготовка заполняет паз матрицы, появляется линия гиба.
- Контроль геометрии: угол, радиус и линейные размеры проверяют шаблоном или измерительным инструментом. Перед запуском крупной серии всегда делают несколько тестовых сгибов на обрезках того же материала — это дешевле, чем потом переделывать всю партию.
Гибка разных видов металла: сталь, алюминий, медь, нержавейка
Поведение металлов на прессе различно, что необходимо учитывать при подборе оснастки и определении подходящего режима.
Для стали характерна плотность и прочность — нужен станок с солидным запасом усилия и надёжная фиксация заготовки, иначе лист сдвигается, и угол уходит от расчётного. Алюминий гнётся легче, но при слишком малом радиусе на внешней стороне появляются трещины.
Медь — один из наиболее пластичных металлов, но мягкость увеличивает риск появления деформаций даже при небольшом смещении пуансона. Особенность нержавеющей стали — пружинистость. Для исключения неточностей следует использовать ЧПУ-прессы с автоматической компенсацией угла.
Отдельный момент — гибка труб и профилей. Круглое или прямоугольное сечение под нагрузкой стремится сплющиться в месте изгиба, особенно при малом радиусе. Чтобы сохранить форму сечения, внутрь трубы вводят дорн — оправку, поддерживающую стенку изнутри.
Металл толщиной более 5–6 мм и выше гнут только на гидравлике, так как усилия воздушной гибки не хватает. Полезным может оказаться предварительный нагрев листа. Температура увеличит пластичность, снизит опасность появления трещин.
Дефекты гибки и как их избежать
На практике встречаются три типичных дефекта гибки:
- Трещины по линии сгиба — появляются при слишком малом радиусе для толщины и пластичности сплава. Решение — увеличить радиус, сменить сплав на более пластичный, если это допустимо по проекту.
- Смятие и складки — возникают из-за чрезмерного усилия пресса или слабой фиксации заготовки. Внутренний слой металла при сжатии теряет стабильность, идёт волнами. Решение — надёжный прижим, упоры по краям, точный подбор ширины паза матрицы.
- Искажение размеров — появляется из-за неточной разметки линии гиба или сдвига заготовки во время прижима. Решение — проверка разметки перед запуском станка и жёсткая фиксация детали в оснастке.
Тестовые запуски помогут проверить настройки и избежать брака на производстве. А чтобы избежать ошибок еще на этапе покупки оборудования, доверьте его выбор профессионалам. Инженеры компании «РуСтан» подберут листогибочный пресс, трубогиб или вальцы точно под ваши задачи, материал и бюджет.
