Лазерный труборез для круглых и профильных труб JQLaser MZ 1500W (Raycus 1,5 кВт)

Установка лазерной резки труб JQLaser MZ 1500W с источником Raycus 1500 ватт предназначена для вырезки отверстий различных форм в ней. Станок предназначен для резки трубы различного сечения (круглые, квадратные, прямоугольные и т.д.)., а также позволяет осуществлять гравировку металла. Основное применение - производство мебели.

В качестве режущего инструмента в станке используется лазерное излучение генерируемое источником фирмы Raycus или IPG со сроком службы до 100 000 часов. Передача потока от источника лазерного излучения в зону резки осуществляется по волоконному кабелю.

Особенности оптоволоконного лазера

• в 3 раза быстрее по сравнению с другими машинами лазерной резки. Оси оборудованы серво двигателями и драйверами, что помогает достичь скорости 120 м/мин.
• оптоволоконный лазер является «зеленой» технологией, т.е. сохраняет до 50% электроэнергии;
• нет потребности смешивания лазерных газов;
• нет потребности в оптических расходниках;
• нет потребности в таких компонентах, как траектория луча, направляющее зеркало, кварцевая трубка, центробежный вентилятор и т.д.;
• экономия стоимости каждой детали на 50% с эффективностью работы 24 часа в сутки;
• предотвращает производственные дефекты путем автоматизации;
• расширенные возможности резки отражающих материалов, таких как алюминий, железо, латунь и т.д., получая при этом отличное качество реза и поверхности;
• высокопрочная конструкция оборудована широко известным в мире оборудованием, которое позволяет работать непрерывно даже при высоких нагрузках;
• основными принципами производства являются дизайн, высокий уровень технологий и качество.

Система ЧПУ FSCUT

Система FSCUT предназначена для управления резки и поддержки труб. Система позволяет обрабатывать как стандартные трубы (прямоугольные, круглые, овальные, эллиптическе и т.д.), так и заготовки произвольной формы (T/U/H/L - образные).

• Смещение центра трубы для повышения точности резки сквозных отверстий.
• Возможность резки швеллера.
• Технология для резки уголков.
• Система поддерживает автоматическую загрузку и разгрузку, а также автоматическую подачу заготовок.

Программное обеспечение для резки: Tubepro

Tubepro предназначено для профессиональной лазерной резки труб различной формы. Работает совместно с программным обеспечением для раскроя TubesT, обеспечивая более детальную настройку техники и расширенное создание траекторий раскроя.

Автопоиск центра трубы

TubePro может обнаруживать и корректировать отклонение трубы от центра вращения патрона, что гарантирует высокую точность резки заготовки.

7-осевая подача труб

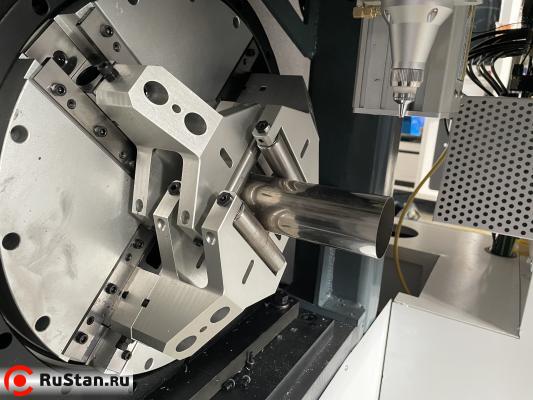

TubePro имеет 3-х опорную конструкцию 7-осевого рычажного механизма. В процессе работы три подвижных патрона подают трубы, при этом обеспечивается максимальная экономия материала за счет минимальных отходов.

Поддержка заготовки

Так как длинная труба способна изгибаться под действием силы тяжести, то ее необходимо поддерживать. Для этого предназначены держатели. TubePro может управлять держателями вверх или вниз в соответствии с положением патрона. TubePro обладает функцией сигнализации для обеспечения безопасности, а также данная функция может использоваться для разгрузки деталей.

Оптимальная резка уголков

TubePro помогает справляться с трудносятми при резке уголков. Правильная настройка параметров таких, как давление газа, пиковая мощность лазера и рабочий цикл, позволит улучшить эффективность и качество резки углов.

Контроль при резке углов

Высота оси Z часто нестабильна в угловом положении, что ухудшает качество резки углов. TubePro использует тратегию перспективы для управления подъемом и опусканием лазерной головки при повороте угла, заранее рассчитывая путь подъема.

Быстрое перемещение

TubePro оптимизирует путь подъема лазерной головки и поддерживает движения осей, пока лазерная головка перемещается по следующей траектории.

Обработка труб и профилей произвольной формы*

Кроме стандартной трубы, например, круглой и квадратной, система поддерживает обработку профилей произвольной формы: U/L/H/T, овальных, многоугольных и т.д.

Программное обеспечение для раскроя TubesT*

TubesT - это программа для трехмерного раскроя труб, разработанная для системы лазерной резки CypTube / TubePro. Программа TubesT удовлетворит все ваши потребности и позволит выполнять такие работы как:

• создание чертежей;
• модификация деталей;
• раскрой заготовок;
• создание отчетов.

*- опция

Стандартная комплектация

• Мощность лазерного источника Raycus 1500 Вт
• Лазерный станок для резки труб MZ
• Лазерная головка Raytools BM111PC
• Система: FSCUT3000S
• Программное обеспечение для резки: TubePro
• Резка труб труб диаметром от 10 мм до 120 мм и длиной до 6500мм
• Пневматические патроны
• Устройство для регулировки высоты головки
• Язык программного обеспечения-английский или русский язык
• Водяной Чиллер, двойной контроль температуры
• Серводвигатель Французский Schneider
• Направляющие Тайвань
• Рейка и шестерня из Тайваня
• Редуктор Японский BEITTO
• Электрические элементы Французский Schneider
• Пневматические элементы AirTAC
• Пульт дистанционного управления
• Система автоматической смазки
• Промышленный компьютер с функцией удаленной диагностики и приемником WIFI
• Датчики давления +Сигнализация низкого давления

Комплектация за доп. плату

• Программное обеспечение для раскроя: TubesT
• Полуавтоматическая загрузка труб
• Компрессор
