Модель:
Pilous ARG 260 CF-NC Automat
Артикул:
ARG 260 CF-NC Automat
Производитель: Pilous-TMJ (Чехия)
Сертификат: Официальный дилер
  • Описание
  • Дополнительная оснастка
  • Документы
  • Комментарии
  • Отзывы

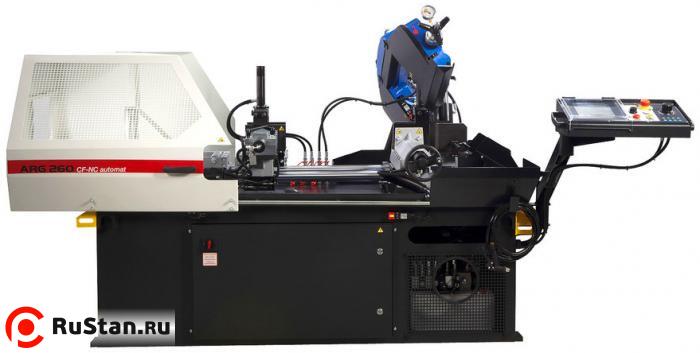

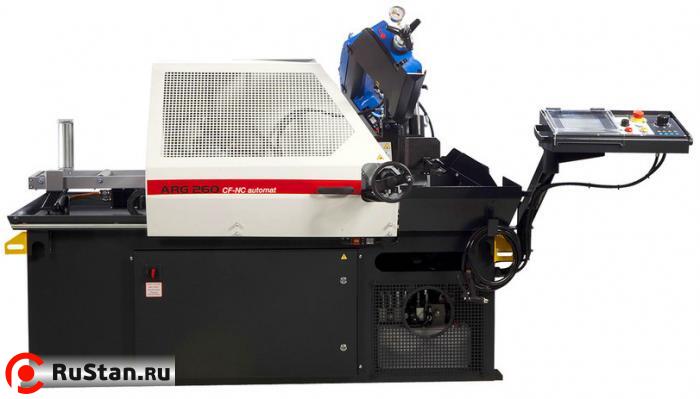

Полностью автоматический ленточнопильный станок ARG 260 CF-NC automat предназначен для пиления больших серий заготовок в условиях поточного беспрерывного производства, включая обработку труднообрабатываемых материалов и заготовок с большим сплошным сечением. Станок оборудован новой системой управления и сервоприводом для подачи заготовок. Сервопривод с прецизионной ШВП обеспечивает максимальную точность и скорость подачи, даже при отрезке заготовок большой длины. Предусмотрена возможность выбора скорости подачи заготовок: 27, 42 или 50 мм/сек. Максимальная длина единичного хода равна 500 мм. Поворотный пульт управления оснащен большим цветным сенсорным дисплеем. Система ЧПУ управляет всеми функциями станка, позволяет записывать более 60 индивидуальных программ резки с беспрерывным переходом от одной к другой.

Предусмотрена возможность записи комментариев к каждой программе, например, номер чертежа или имя изделия. Предусмотрена возможность задания программ процессов резки для различного числа заготовок с разными размерами при беспрерывной работе. Станок может работать как в автоматическом и полу-автоматическом, так и в ручном режимах. Зажим тисков, подача и подъем пильной рамы в заданную позицию, в соответствии с размерами деталей, производится гидравлической системой. «Плавающие» подающие тиски компенсируют изогнутость заготовок по длине и обеспечивают неизменную точность позиционирования. Регулирование давления зажима подающих и основных тисков включено в базовую комплектацию.

Высокие показатели производительности достигаются также вследствие использования частотного регулирования привода вращения пилы, что позволяет плавно регулировать скорость резания от 15 до 90 м/мин, что также многократно увеличивает точность реза и стойкость ленточной пилы. Максимальная точность подачи и резки обеспечивается очень жесткой конструкцией станка, наличием массивных основных узлов, отлитых из серого чугуна и жесткой рамы подающего механизма. Крупногабаритная тумба и массивные узлы крепления рамы, большая поверхность загрузочной зоны стола делают работу станка абсолютно стабильной и точной даже при обработке очень крупных заготовок. Станок, в базовой комплектации оснащается съемным контейнером для стружки или, опционально, конвейером для сбора стружки.

Особенности

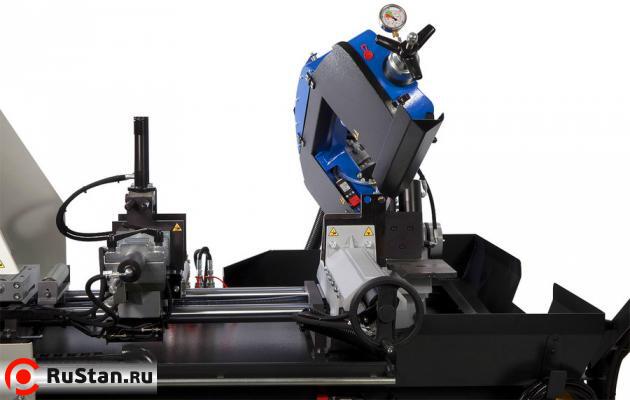

  • Плавная регулировка угла поворота от 0⁰ до 45⁰, с возможностью работы, как в ручном, так и в автоматических режимах;
  • Несущие компоненты выполнены из отливок из серого чугуна, что повышает виброустойчивость станка;

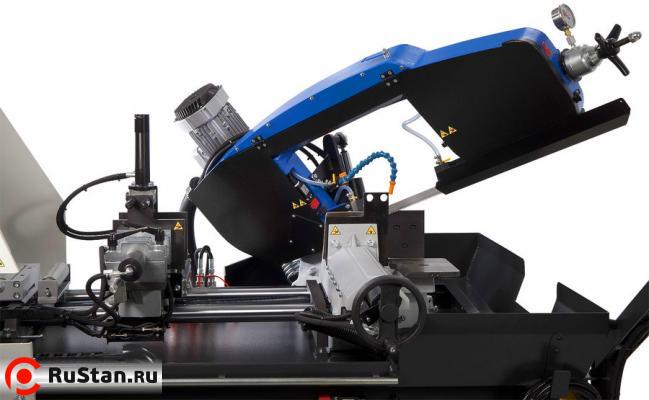

  • Современная конструкция рамы позволяет резать крупные заготовки как перпендикулярно, так и под углом;
  • Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы увеличивает многократно стойкость инструмента и точность распила;
  • Надежная конструкция узлов станка и использование зарекомендовавших себя комплектующих гарантируют долгий срок исправной работы;
  • Бесшумный привод с необслуживаемым червячным мотором-редуктором;
  • Высокопроизводительный насос подачи СОЖ и возможность независимого регулирования потока на обоих направляющих, бак и помпа СОЖ размещены внутри тумбы станка;
  • Контроль натяжения ленточного полотна и аварийное выключение станка в случае разрыва полотна;
  • Станок прост в использовании благодаря эргономическому размещению на поворотном пульте элементов управления (электрических и гидравлических).

Технические характеристики ARG 260 CF-NC auto

Характеристика Значение
90° +45°
Заготовка круглого сечения 260 180
Заготовка квадратного сечения 245 170
Заготовка прямоугольного сечения 245x250 180x120
Главный двигатель 400 В / 50 Гц / 2.2 кВт
Мотор помпы СОЖ 400 В / 50 Гц / 0.05 кВт
Мотор гидростанции 400 В / 50 Гц / 0.55 кВт
Серводвигатель 400 В / 50 Гц / 1,3 / 2 кВт
Скорость подачи заготовок 1,6 / 2,5 / 3 м/мин
Скорость пилы 15 – 90 м/мин
Высота стола тисков 830 мм
Объем бака гидросистемы 26 л (ISO 6743/4 – HM)
Объем бака СОЖ 35 л
Размеры пильного полотна 2880х27х0,9 мм
Габаритные размеры (мин.) 1350 х 1500 х 2150 мм
Габаритные размеры (макс.) 1864 х 1710 х 2970 мм
Вес Pilous ARG 260 CF-NC Automat станка 912 кг

Опции

Частотный преобразователь

Стандартная комплектация. Возможность регулировать скорость вращения пилы в диапазоне от 15 до 90 м/мин, назначая оптимальный режим для каждого материала.

Гидравлический прижим HVP-NC

Используется для зажима пакета заготовок. Обеспечивает фиксацию заготовок сверху. Гидравлический прижим автоматически срабатывает синхронно с основными тисками. На станках автоматического типа прижимы устанавливаются как на подвижные, так и неподвижные тиски.

Лоток раздающий

Является продолжением стола станка и позволяет отрезанным заготовкам скатываться в контейнер, когда ведется обработка большой серии. Лоток состоит из 2-х частей, что исключает стекание СОЖ вне станка

Лампа галогенная​

Обеспечивает качественное освещение зоны реза станка. Необходимо в условиях затемненных производственных помещений.

Смазка масляным туманом

Распыление масляного тумана на режущую кромку пилы. Заменяет традиционное охлаждение СОЖ, особенно при резке заготовок профильного сечения, когда происходит большая утечка СОЖ вне станка. Возможно использование органических масел.

Лазерный указатель​

Проецирует линию реза на заготовку. Снижает время установки и упрощает позиционирование заготовки в станке.

Щетка для снятия стружки KDM

Стальная щетка, приводимая в движение ведомым шкивом. Используется для удаления стружки с ленточного полотна.

Конвейер для стружки

Удаляет стружку со станка в контейнер в процессе работы. Снижает временные затраты на очистку станка, особенно при серийной резке сплошных материалов, когда образуется большое количество стружки.

Индикатор натяжения пилы

Позволяет оптимально натягивать ленточную пилу и контролировать натяжение в процессе работы. Правильное натяжение многократно увеличивает срок службы инструмента и точность обработки.

Пистолет высокого давления

Стандартная комплектация. Предназначен для очистки рабочего пространства станка.

Контейнер для сбора стружки

Для более удобного перемещения и выгрузки стружки контейнер оснащен колесиками и переворотным механизмом.

Контейнер для магнитного сепаратора

Контейнер для магнитного сепаратора представляет собой оцинкованный, мелко перфорированный контейнер для эффективного сбора стружки.Легко снимается при заполнении и легко моется.

Магнитный сепаратор с контейнером

Контейнер из нержавеющей стали и сепаратором стружки представляет собой оцинкованный, мелко перфорированный контейнер для эффективного сбора стружки.Легко снимается при заполнении и легко моется.

Комплектация за дополнительную плату
