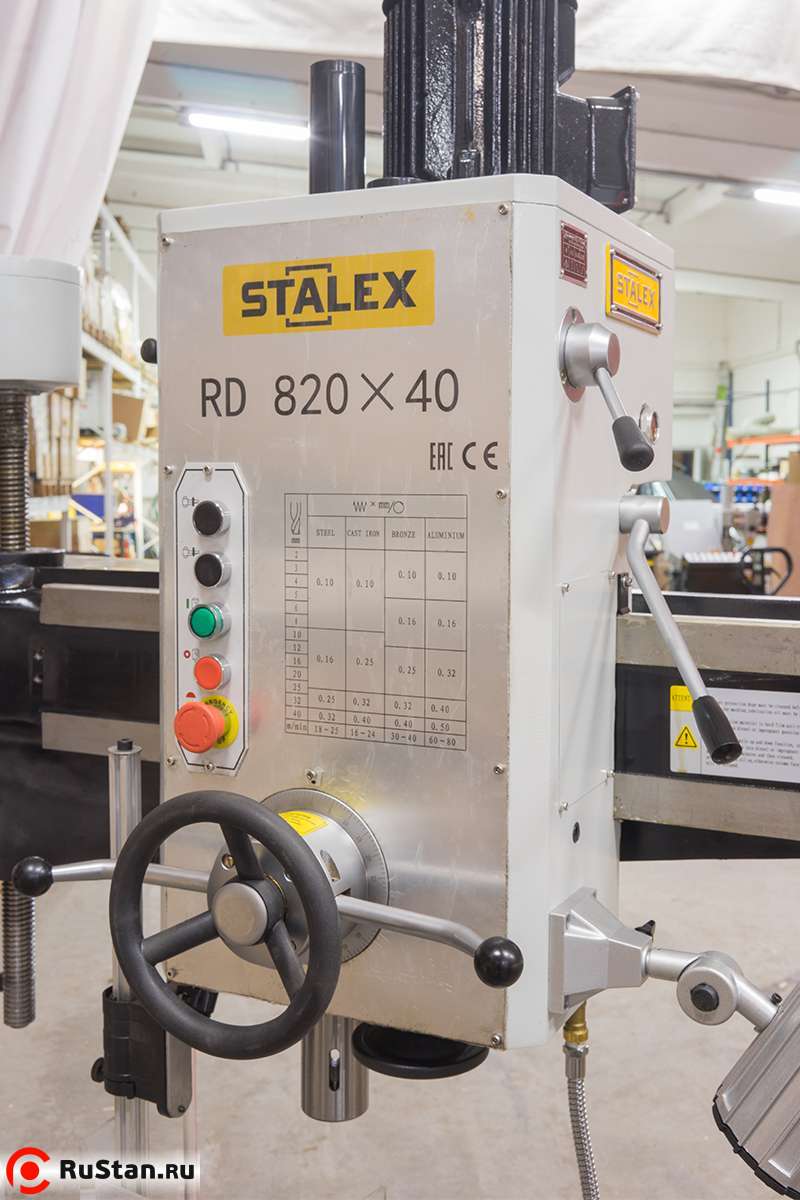

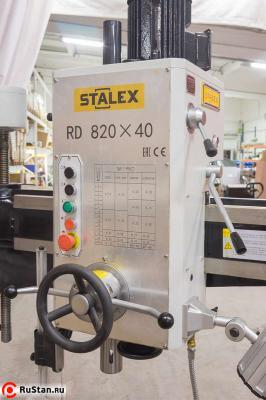

Радиально-сверлильный станок STALEX RD820x40

STALEX RD820x40 — радиально-сверлильный станок для обработки отверстий в средних и крупных деталях из металлов и полимерных материалов, допускающих обработку резанием. Он выполняет сверление, зенкерование, растачивание, развёртывание и нарезание резьбы. Максимальный диаметр сверления составляет 32 мм в стали и 40 мм в чугуне.

Расстояние шпиндель–стойка изменяется от 320 до 820 мм, шпиндель–основание — от 120 до 860 мм. Рабочая зона стола имеет размеры 400×400×350 мм (Д×Ш×В). Станок допускает растачивание диаметром до 86 мм в стали и до 100 мм в чугуне, а также резьбонарезание до М24 и М27 соответственно.

Шпиндель с конусом МТ-4 оснащён пинолью с ходом 240 мм. Двигатель мощностью 1,5 кВт обеспечивает шесть скоростей вращения от 75 до 1220 об/мин. Три автоматические подачи пиноли охватывают диапазон 0,1–0,25 мм/об; предусмотрен переключатель реверса шпинделя.

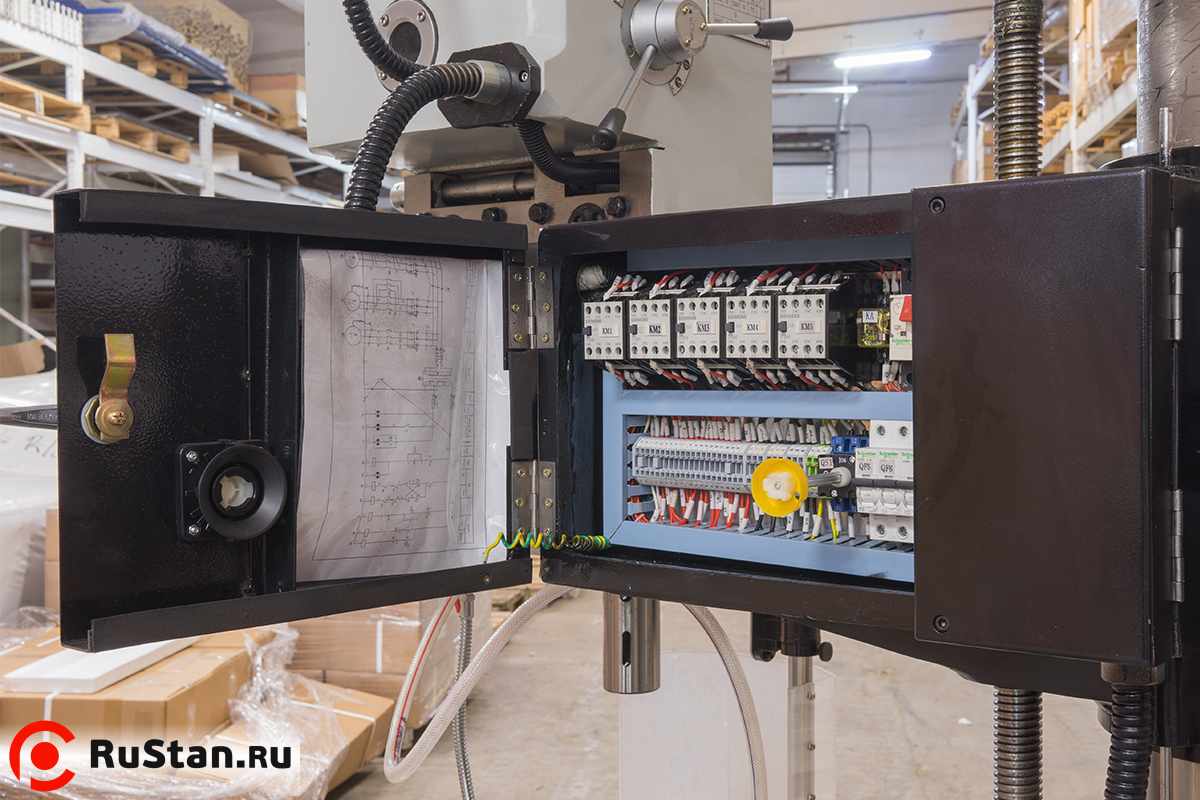

Консоль усилена рёбрами жёсткости, шпиндель изготовлен из высокоуглеродистой стали и установлен на усиленных подшипниках. В основании размещены насос и бак СОЖ. Станок оснащён электрическими компонентами Siemens, защитой двигателя от перегрузки и концевыми выключателями крайних положений консоли.

Преимущества

• Сверление диаметром до 32 мм в стали и до 40 мм в чугуне.
• Растачивание стали до 86 мм и чугуна до 100 мм.
• Нарезание резьбы до М24 в стали и до М27 в чугуне.
• Расстояние от шпинделя до стойки 320–820 мм.
• Стол с рабочей зоной 400×400×350 мм (Д×Ш×В).
• Конус шпинделя МТ-4 и ход пиноли 240 мм.
• Шесть скоростей вращения в диапазоне 75–1220 об/мин.

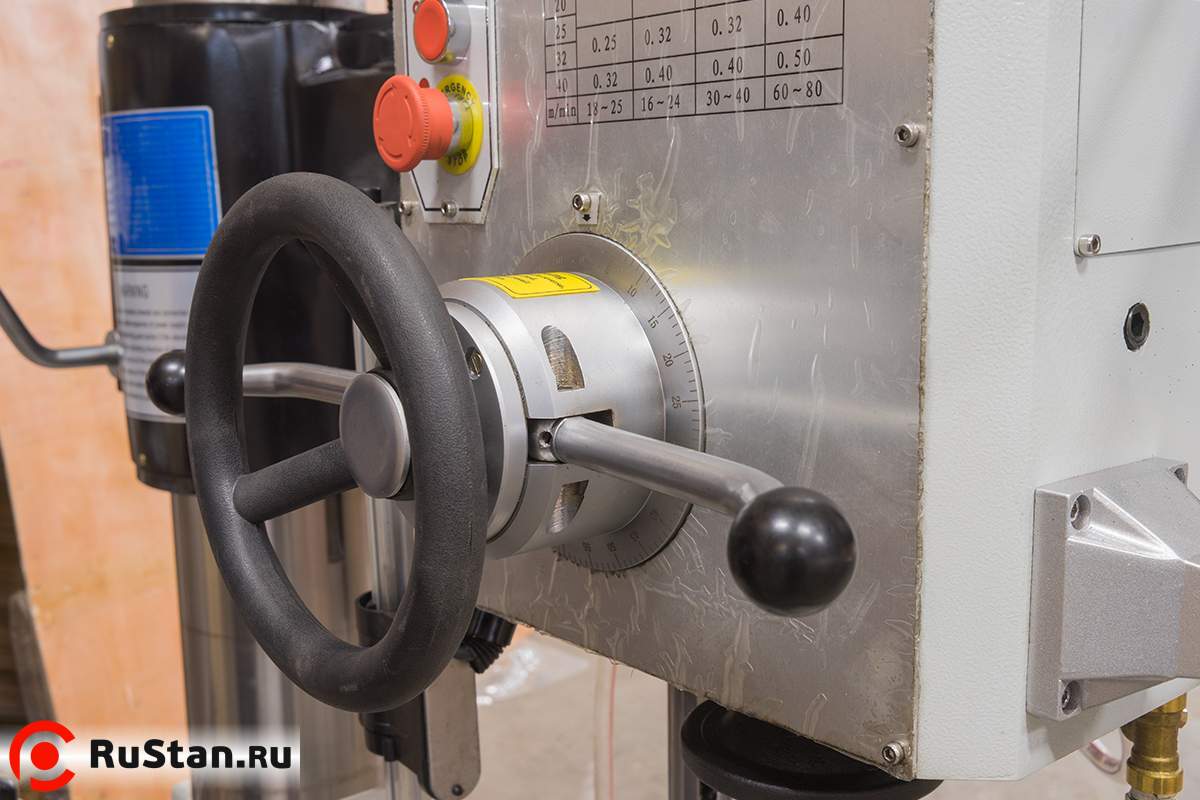

• Три автоматические подачи пиноли от 0,1 до 0,25 мм/об.
• Переключатель реверса шпинделя.
• Двигатель 1,5 кВт с независимой защитой от перегрузки.

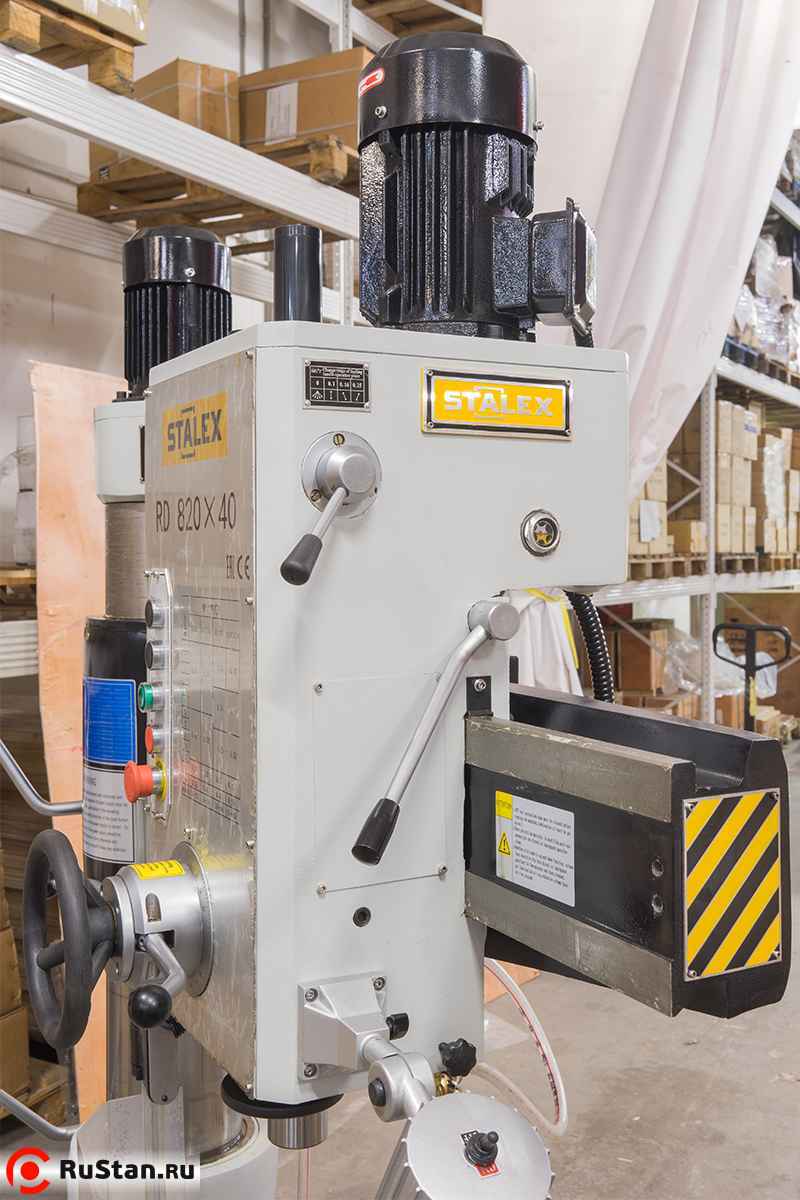

• Консоль с усиливающими рёбрами и концевыми выключателями.
• Закалённые шлифованные шестерни на шлицевых валах.
• Шпиндель из высокоуглеродистой стали с усиленными подшипниками.
• Подача СОЖ насосом мощностью 0,75 кВт.
• Электрические компоненты Siemens.
• Рабочая лампа включена в комплект поставки.

Особенности конструкции

Область применения

• Сверление стальных деталей с диаметром отверстия до 32 мм.
• Сверление чугуна диаметром до 40 мм.
• Растачивание отверстий до 86 мм в стали и до 100 мм в чугуне.
• Нарезание резьбы до М24 в стали и до М27 в чугуне.
• Зенкерование отверстий.
• Развёртывание отверстий.
• Обработка отверстий в средних и крупных деталях.
• Обработка полимерных материалов, допускающих резание.

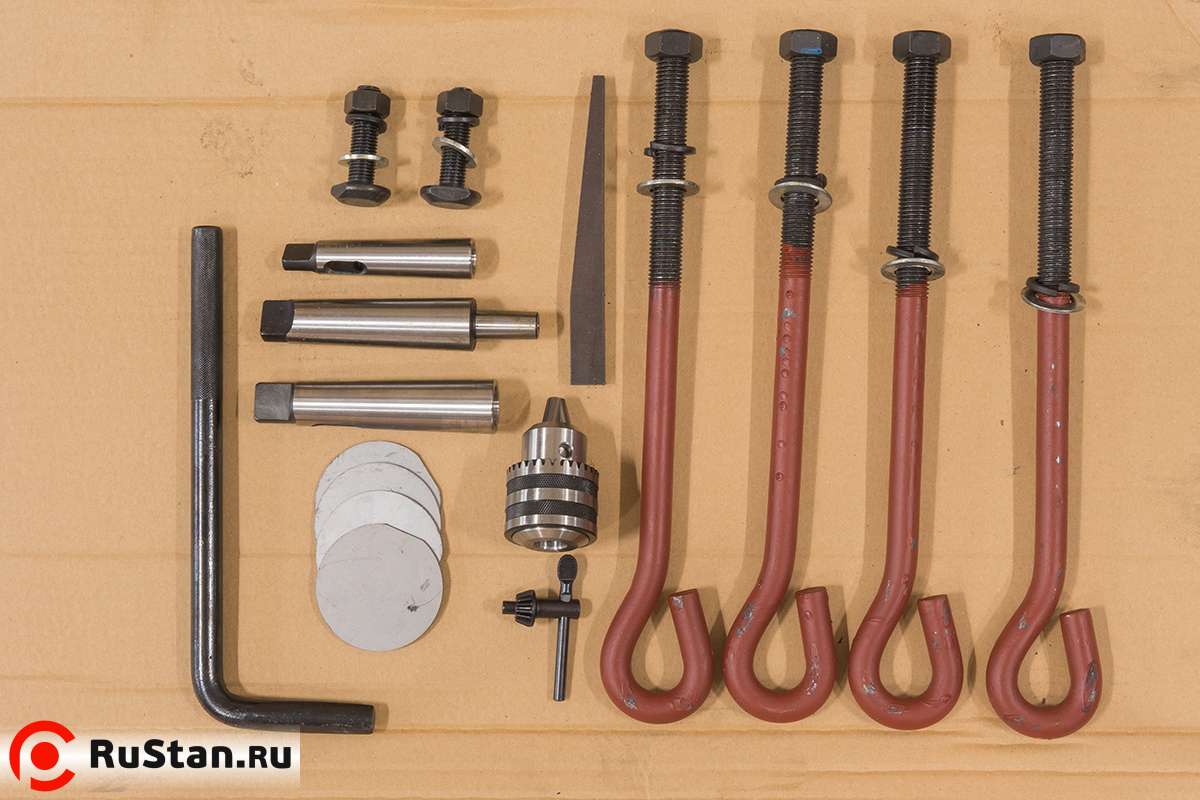

Комплектация

• Система подвода СОЖ
• Рабочий стол
• Набор анкерных болтов
• Рабочая лампа
• Ящик с инструментами
• Инструкция
