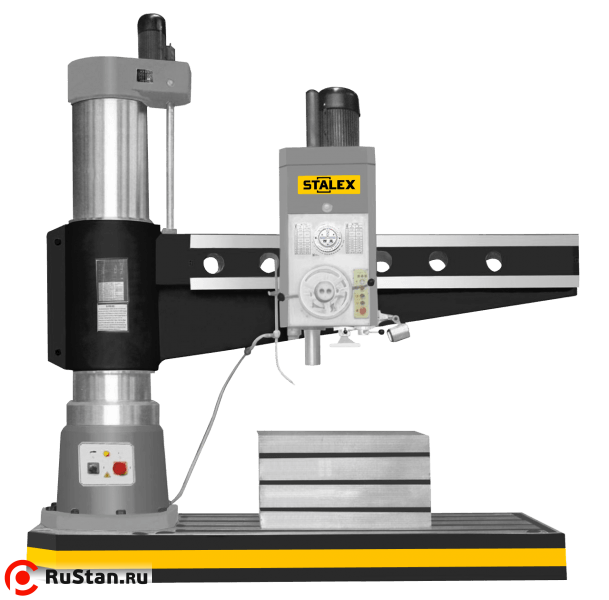

Радиально-сверлильный станок STALEX RD2500x80

Радиально-сверлильный станок STALEX RD2500x80 предназначен для обработки отверстий в средних и крупных деталях из металлов и обрабатываемых резанием полимеров. Он выполняет сверление, зенкерование, растачивание, развёртывание и нарезание резьбы. Максимальный диаметр сверления составляет 80 мм в стали и 105 мм в чугуне.

Расстояние между шпинделем и колонной регулируется от 500 до 2500 мм, между шпинделем и основанием — от 550 до 2000 мм. Консоль поворачивается на 360° и имеет вертикальное перемещение 1000 мм. Размеры рабочей зоны стола по длине, ширине и высоте — 1000×800×650 мм.

Двигатель мощностью 7,5 кВт приводит шпиндель МТ-6 с ходом пиноли 450 мм и допустимым крутящим моментом 1568 Н·м. Предусмотрены шестнадцать скоростей от 16 до 1250 об/мин и шестнадцать автоматических подач 0,04–3,2 мм/об. Диаметры растачивания достигают 140 мм в стали и 170 мм в чугуне, размеры резьбы — М56 и М64 соответственно.

Шпиндельная головка и колонна фиксируются гидравликой. Консоль усилена рёбрами жёсткости, а шпиндель из высокоуглеродистой стали оснащён усиленными подшипниками. Насос и бак СОЖ размещены в основании; в электрической части используются компоненты Schneider Electric.

Преимущества

• Сверление стали диаметром до 80 мм и чугуна до 105 мм.
• Растачивание до 140 мм в стали и до 170 мм в чугуне.
• Нарезание резьбы до М56 в стали и до М64 в чугуне.
• Расстояние от шпинделя до колонны 500–2500 мм.
• Поворот консоли вокруг стойки на 360°.
• Вертикальный ход консоли 1000 мм.
• Скорость подъёма консоли 3,0 м/мин.
• Рабочая зона стола 1000×800×650 мм (Д×Ш×В).
• Шпиндель с конусом МТ-6 и ходом пиноли 450 мм.
• Допустимый крутящий момент шпинделя 1568 Н·м.
• Шестнадцать частот вращения 16–1250 об/мин.
• Шестнадцать автоматических подач пиноли от 0,04 до 3,2 мм/об.
• Мощность главного двигателя 7,5 кВт.
• Гидравлический зажим шпиндельной головки и колонны.
• Двигатель подъёма мощностью 3,0 кВт.
• Закалённые и шлифованные шестерни в шпиндельной головке.
• Консоль с рёбрами жёсткости.
• Система СОЖ с насосом мощностью 0,12 кВт.
• Компоненты Schneider Electric в электрооборудовании.

Особенности конструкции

Область применения

• Сверление стальных деталей диаметром до 80 мм.
• Сверление чугунных деталей диаметром до 105 мм.
• Растачивание отверстий до 140 мм в стали и до 170 мм в чугуне.
• Нарезание резьбы до М56 в стали и до М64 в чугуне.
• Зенкерование отверстий.
• Развёртывание отверстий.
• Обработка отверстий в средних и крупных заготовках.
• Обработка резанием полимерных материалов.

Комплектация

• Система подвода СОЖ
• Рабочий стол
• Переходные оправки
• Рабочая лампа
• Ящик с инструментами
• Инструкция
