Станок сверлильный тяжелый Stalex MGB63

Промышленный сверлильный станок STALEX MGB63 предназначен для сверления, развёртывания, зенкования, цекования и нарезания внутренних резьб. Тяжёлая конструкция с коробчатой колонной рассчитана на обработку отверстий; максимальный диаметр сверления стали Ст. 3 равен 63 мм, размер нарезаемой резьбы — М36.

Рабочая поверхность стола составляет 650×550 мм. Три Т-образных паза имеют размер 18 мм, перемещение стола по оси Z — 300 мм. Расстояния шпиндель–колонна, шпиндель–стол и шпиндель–основание составляют соответственно 375, 800 и 1200 мм.

Шпиндель МТ-5 работает от двигателя мощностью 5,5 кВт на девяти скоростях от 40 до 570 об/мин. Пиноль перемещается на 250 мм. Шесть автоматических подач охватывают диапазон 0,1–0,78 мм/об; допустимый момент шпинделя составляет 800 Н·м, максимальное усилие подачи — 30000 Н.

Для настройки по высоте предусмотрен моторизованный подъём головы с ходом 250 мм. Станок поддерживает автоматическое глубокое сверление со ступенчатой подачей и регулировкой глубины. Чугунная конструкция дополнена системой СОЖ, лампой рабочей зоны и компонентами Schneider Electric.

Преимущества

• Сверление стали Ст. 3 диаметром до 63 мм.
• Возможность нарезания внутренней резьбы до М36.

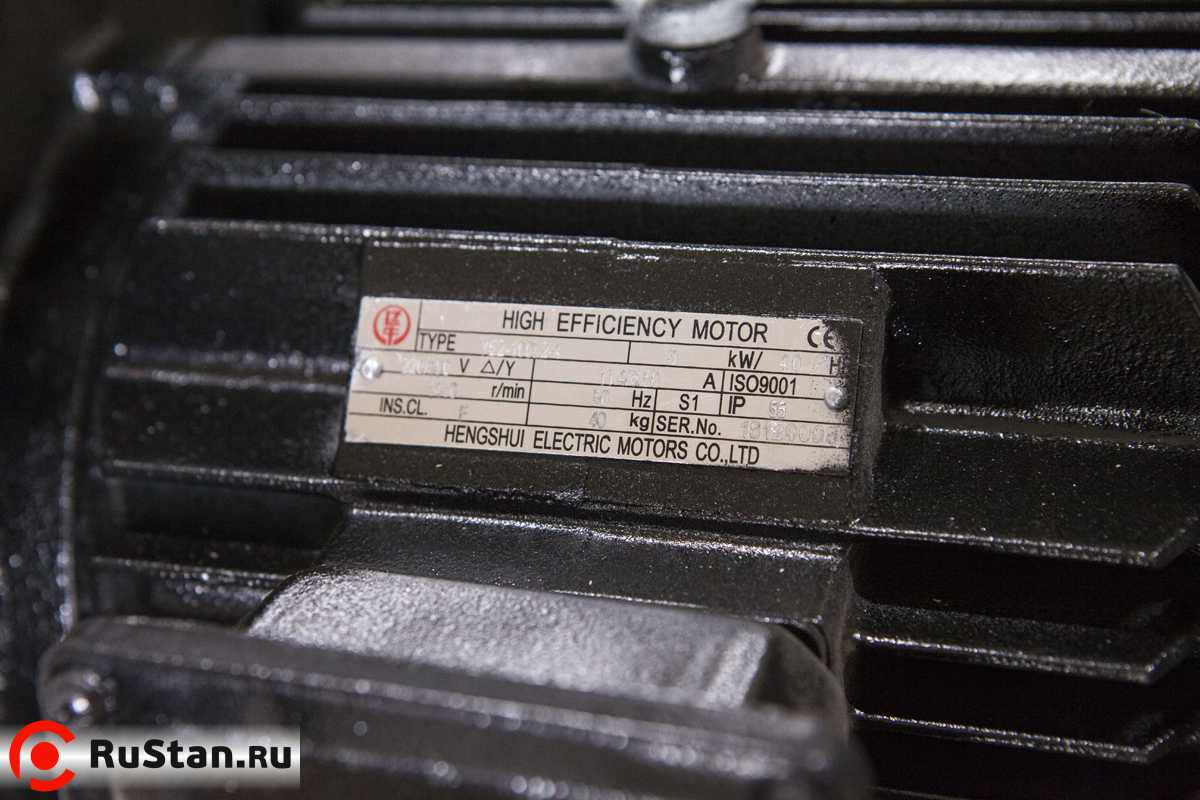

• Двигатель 5,5 кВт, рассчитанный на продолжительную работу.
• Максимальный допустимый момент шпинделя 800 Н·м.
• Девять скоростей шпинделя в диапазоне 40–570 об/мин.
• Конус шпинделя МТ-5 и ход пиноли 250 мм.
• Шесть автоматических подач от 0,1 до 0,78 мм/об.
• Максимальное усилие подачи 30000 Н.
• Автоматическое глубокое сверление со ступенчатой подачей.
• Настройка глубины сверления.
• Моторизованное перемещение сверлильной головы на 250 мм.
• Стол размером 650×550 мм с тремя пазами размером 18 мм.

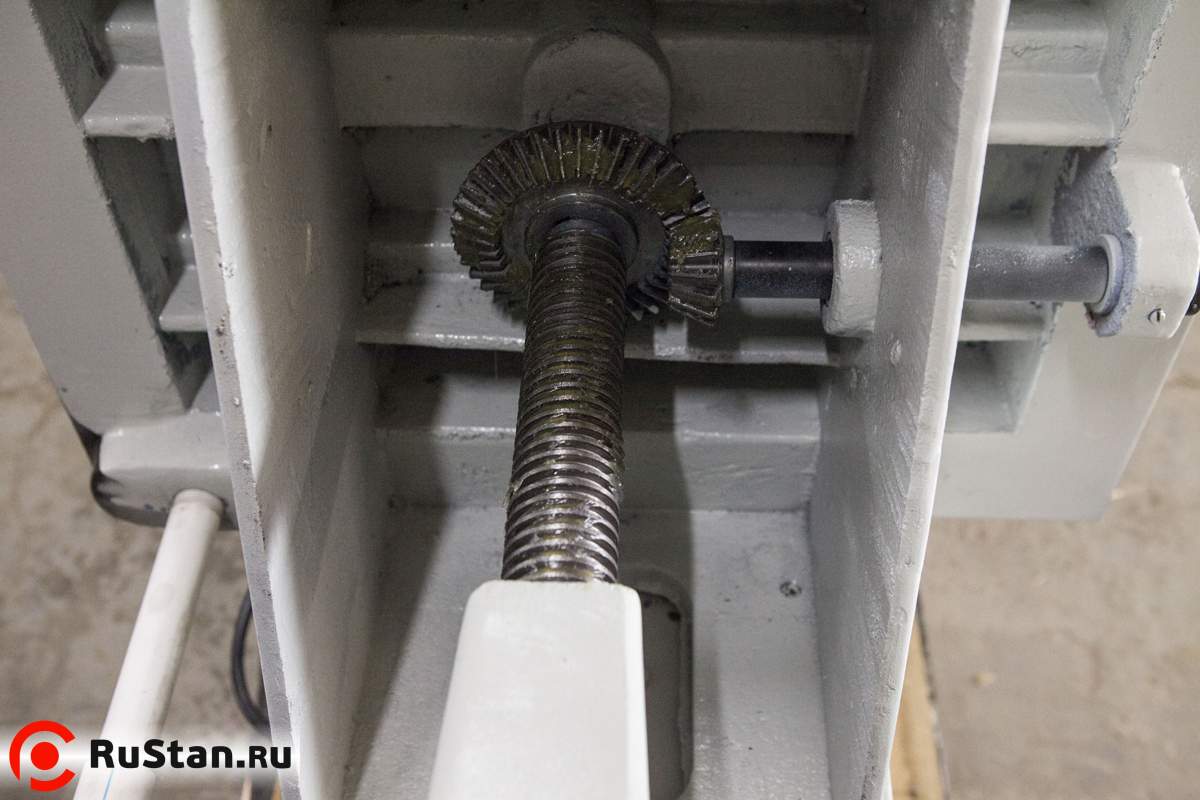

• Вертикальный ход стола по оси Z 300 мм.
• Коробчатая колонна и массивные чугунные элементы конструкции.
• Встроенный подвод СОЖ с насосом 0,25 кВт.

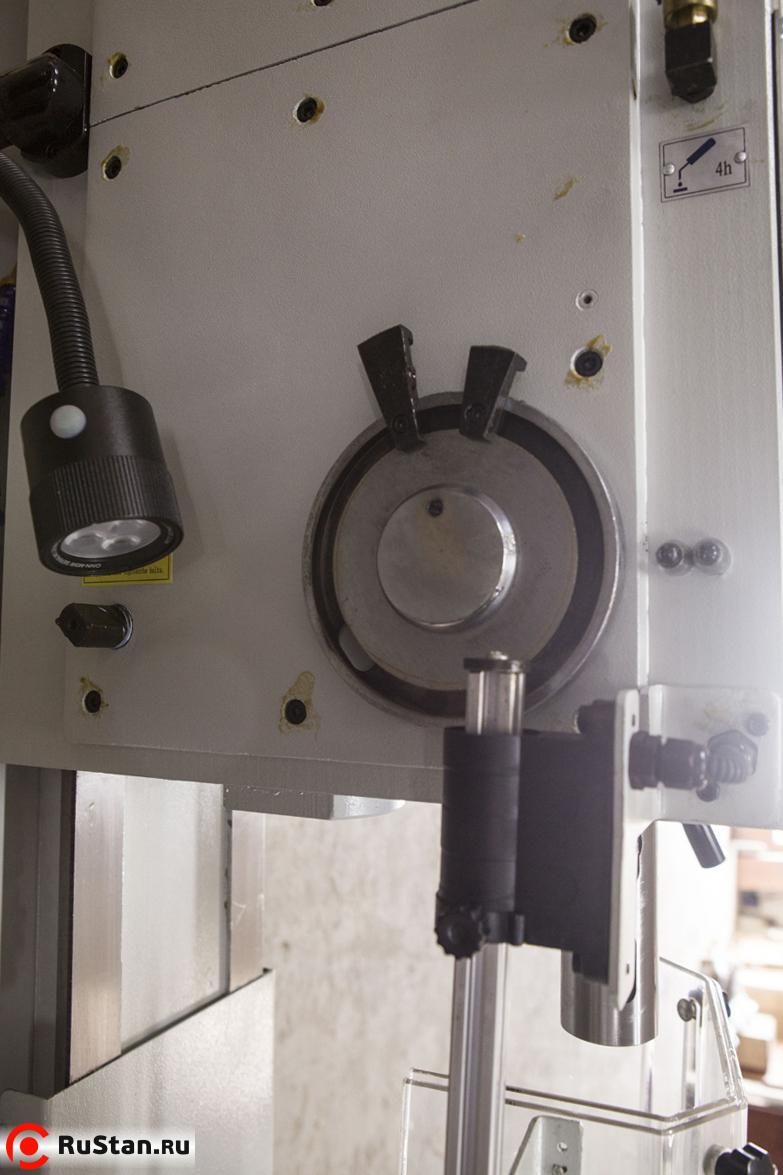

• Местное освещение и электрические компоненты Schneider Electric.

Особенности конструкции

Область применения

• Сверление стали Ст. 3 с предельным диаметром 63 мм.
• Обработка глубоких отверстий с автоматической ступенчатой подачей.
• Нарезание внутренних резьб до М36.
• Развёртывание отверстий.
• Зенкование отверстий.
• Цекование поверхностей вокруг отверстий.

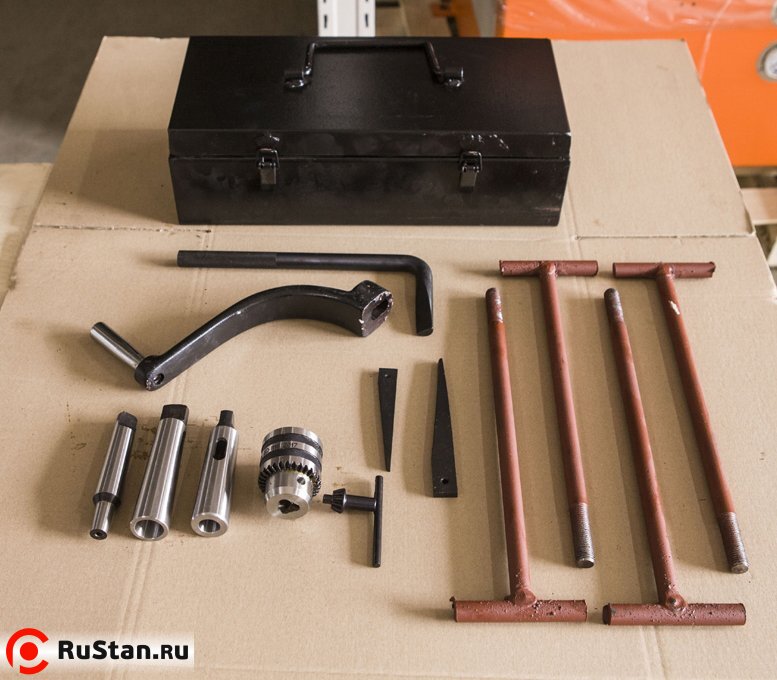

Комплектация

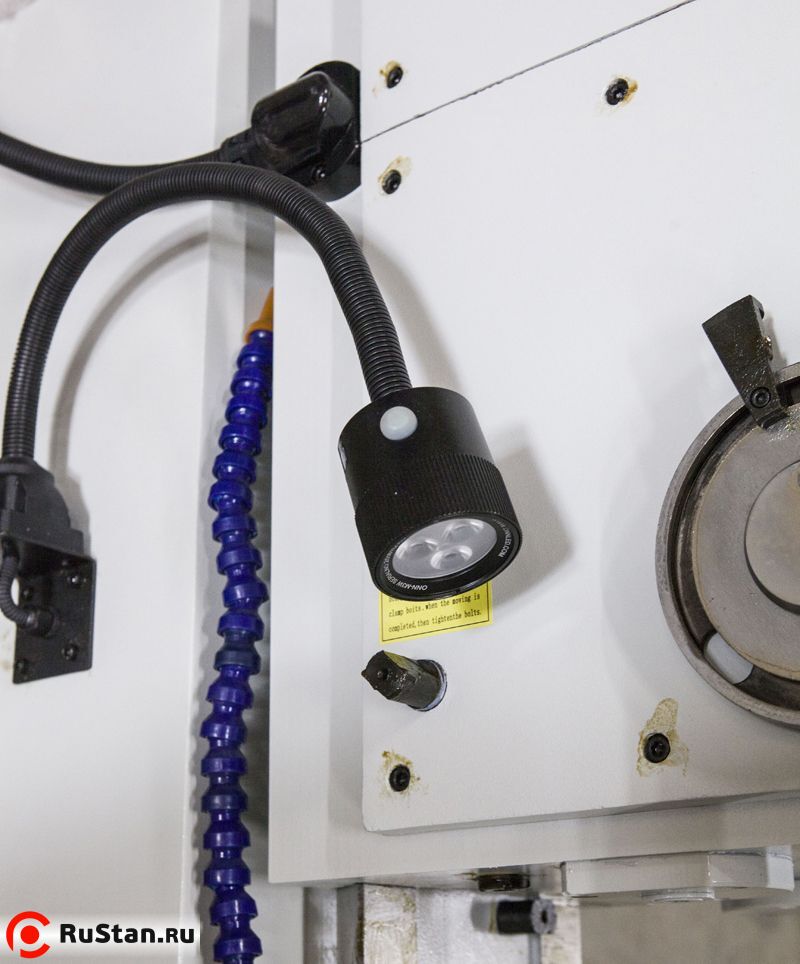

• Лампа местного освещения
• Автоподача по оси Z
• Функция резьбонарезания
• Система СОЖ
• Инструкция по эксплуатации
