Станок сверлильный тяжелый Stalex MGB80

STALEX MGB80 — тяжёлый сверлильный станок с коробчатой колонной для промышленной обработки отверстий. Он предназначен для сверления, развёртывания, зенкования, цекования и нарезания внутренней резьбы. В стали Ст. 3 допускается сверление диаметром до 80 мм, максимальный размер резьбы — М56.

Стол размером 650×550 мм оборудован тремя Т-образными пазами размером 18 мм. Его ход по оси Z составляет 300 мм. Расстояние от шпинделя до колонны — 375 мм, до стола — 800 мм, до основания — 1200 мм; сверлильная голова перемещается на 250 мм с помощью двигателя подъёма.

Привод мощностью 5,5 кВт обеспечивает девять скоростей шпинделя от 40 до 570 об/мин. Шпиндель имеет конус МТ-5 и ход пиноли 250 мм. Для автоматической подачи предусмотрены шесть ступеней в диапазоне 0,1–0,78 мм/об с механическим включением.

Массивная конструкция выполнена из серого чугуна. Станок оснащён системой СОЖ и поддерживает автоматическое сверление глубоких отверстий со ступенчатой подачей и регулировкой глубины. Электрическая часть включает компоненты Schneider Electric, а в стандартной комплектации указана лампа местного освещения.

Преимущества

• Диаметр сверления стали Ст. 3 до 80 мм.
• Нарезание внутренней резьбы размером до М56.
• Шпиндель МТ-5 с допустимым моментом до 800 Н·м.

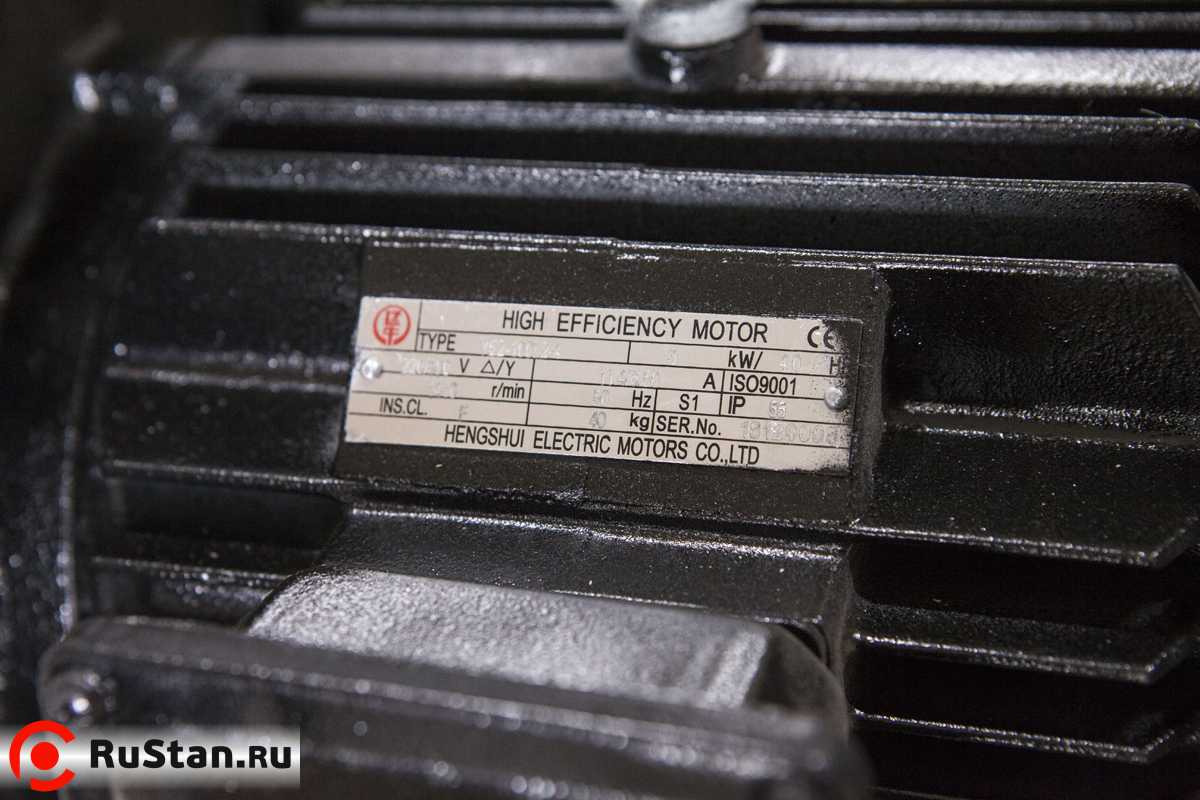

• Двигатель мощностью 5,5 кВт для длительной работы.
• Выбор из девяти скоростей шпинделя в пределах 40–570 об/мин.
• Осевое перемещение пиноли на 250 мм.
• Шесть автоматических подач 0,1–0,78 мм/об.
• Максимальное усилие подачи 30000 Н.
• Автоматический режим глубокого сверления со ступенчатой подачей.
• Регулируемая глубина сверления.
• Стол 650×550 мм и три Т-образных паза размером 18 мм.
• Перемещение стола по оси Z на 300 мм.

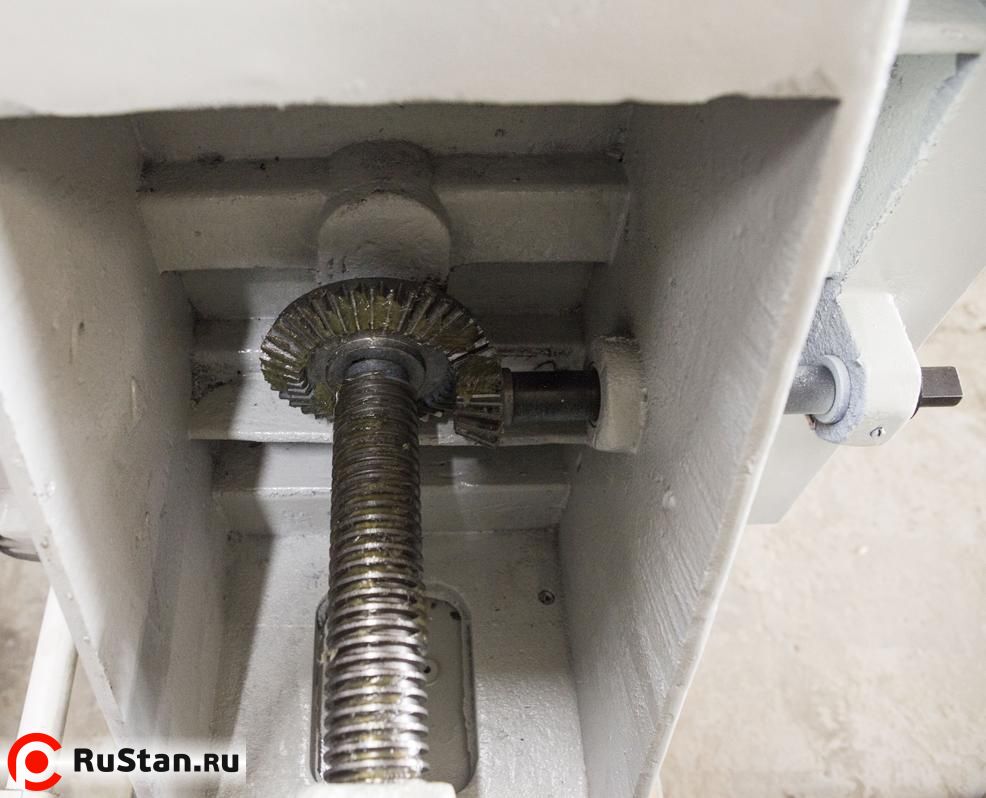

• Сверлильная голова с двигателем подъёма и ходом 250 мм.
• Массивная конструкция из серого чугуна с коробчатой колонной.
• Система СОЖ с насосом 0,25 кВт.
• Лампа местного освещения в стандартном оснащении.
• Электрические компоненты Schneider Electric.

Особенности конструкции

Область применения

• Сверление отверстий диаметром до 80 мм в стали Ст. 3.
• Нарезание внутренней резьбы до М56.
• Автоматическое сверление глубоких отверстий с регулировкой глубины.
• Развёртывание отверстий.
• Зенкование подготовленных отверстий.
• Цекование поверхностей у отверстий.

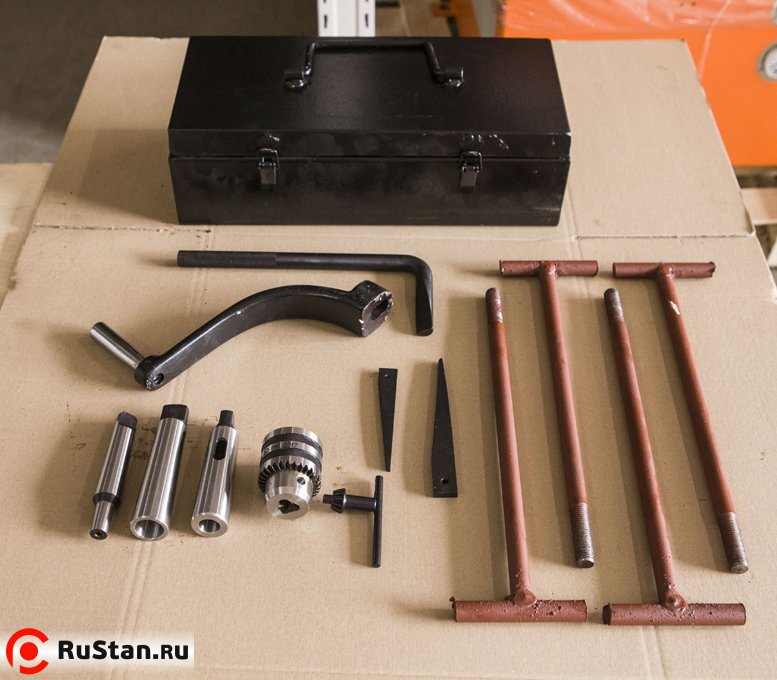

Комплектация

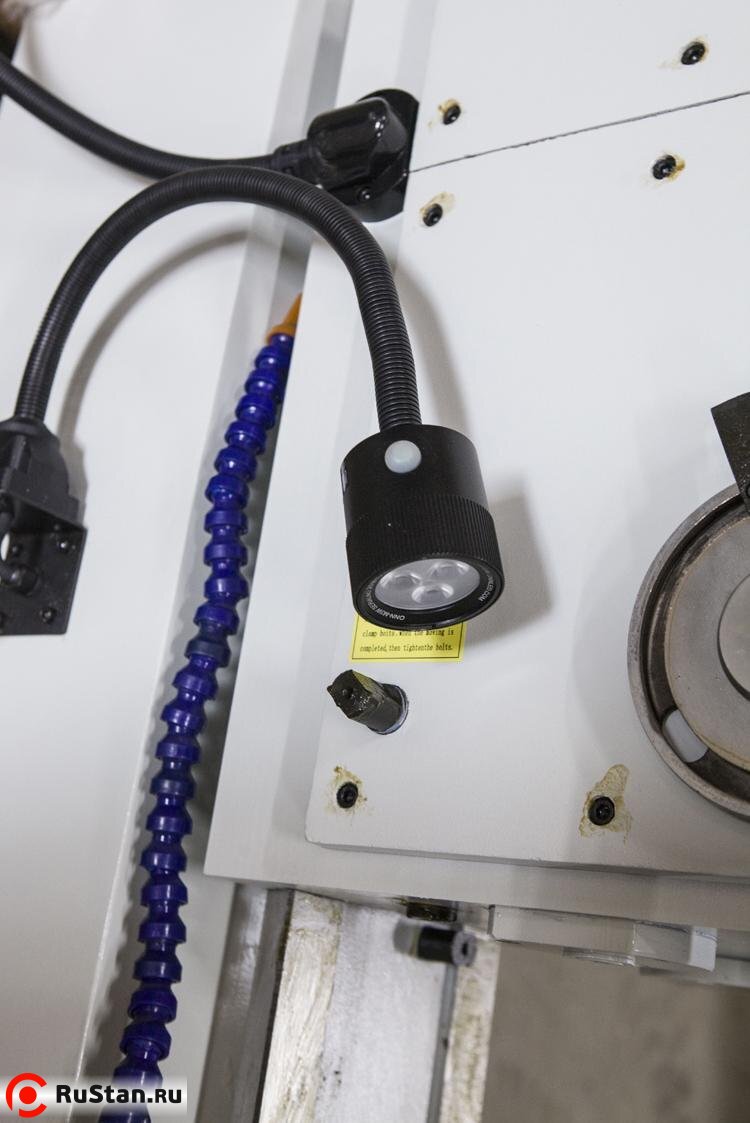

• Лампа местного освещения
• Автоподача по оси Z
• Функция резьбонарезания
• Система СОЖ
• Инструкция по эксплуатации
