Мощный, точный и высокопроизводительный токарный станок CW6280E для серийного изготовления крупногабаритных деталей в различных отраслях промышленности. Предназначен для черновой, получистовой и чистовой обработки заготовок из стали, чугуна и цветных сплавов.
Особенности
- Разработан Техническим центром корпорации DMTG совместно с английской компанией COLCHESTER (основана в 1897 г., один из ведущих мировых производителей токарных станков).
- Большие возможности по обработке: проходное отверстие шпинделя Ø100 мм (опция: 130 мм), нарезание четырех типов резьб от метрической до питчевой, масса обрабатываемой детали до 2000 кг.
- Редуктор подач с передаточным отношением 1/1 (подачи 0,1 - 1,52 мм/об) и 16/1 (подачи 1,6 - 24,3 мм/об). Такой диапазон подач позволяет производить на одном станке как черновое обдирочное, так и чистовое точение (до Ra 1,6).
- Возможно силовое точение со съемом до 5 мм за проход.

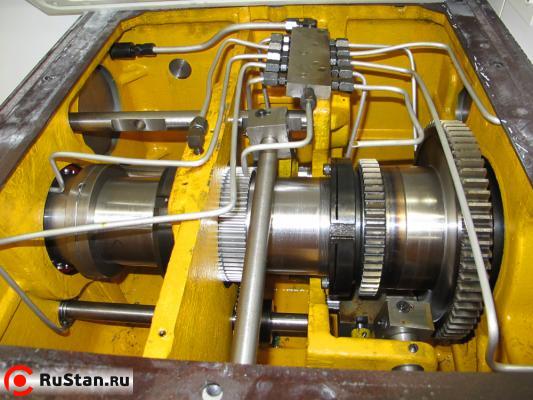

- Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники NSK (Япония).

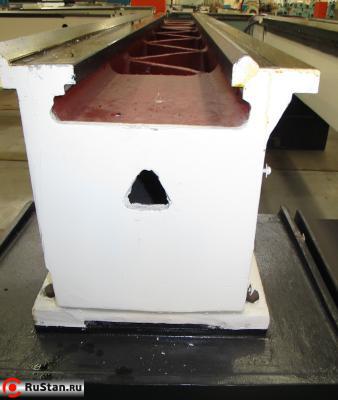

- Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости. Ширина станины 550 мм.
- Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм).
- Обработка коротких деталей большого диаметра в выемке станины.
- Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом.
- Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка.
- Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде.
- Мощный электродвигатель 11 кВт (опция: 15 кВт).
- Высокопроизводительная гидростанция с баком 35 л.
- Двухходовая гидравлическая многодисковая фрикционная муфта передает вращение на шпиндель и осуществляет реверс.
- Гидравлический тормоз шпинделя.
- Закаленные шлифованные шестерни передней бабки и коробки подач.
- Дублированная рукоятка управления вращением шпинделя (с правой и с левой стороны станка).
- Привод быстрого хода суппорта со скоростью перемещений 3800 мм/мин в продольном направлении и 1900 мм/мин в поперечном направлении.
- Мощная задняя бабка с пинолью диаметром 100 мм и ходом 240 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки).
- Задняя бабка может быть смещена на ± 10 мм для точения длинных конусов.
- Перегрузочная муфта ходового винта.
- Система подачи СОЖ в зону резания.
- Современный аналог советского станка ДИП-400.
Технические характеристики CW6280E |
|
|---|---|
| Характеристика | Значение |
| Электропитание | |
| Общая потребляемая мощность | 15 кВт 380 В ~50 Гц |
| Мощность двигателя шпинделя | 11 кВт (опция: 15 кВт) |
| Станочные данные | |
| Диаметр обработки над станиной | 800 мм |
| Диаметр обработки над суппортом | 480 мм |
| Диаметр обработки в выемке станины | 1000 мм |
| Длина выемки станины | 350 мм |
| Межцентровое расстояние | 1000 / 1500 / 2000 / 3000 / 4000 / 5000 / 6000 мм |
| Ширина станины | 550 мм |
| Максимальный вес обрабатываемой заготовки | 2000 кг |
| Шпиндель | |
| Число оборотов шпинделя | 7,5 - 1000 об/мин |
| Количество скоростей шпинделя | 18 вперед / 6 назад |
| Проходное отверстие шпинделя | 100 мм (опция: 130 мм) |
| Фланец шпинделя | С11 (DIN 55027, ISO 702/III) |
| Внутренний конус шпинделя | метрический 120 мм (1:20) |
| Диаметр шпинделя в передней опоре | 160 мм |
| Максимальный крутящий момент шпинделя | 2400 Нм |
| Подачи и резьбы | |
| Продольная подача 1:1 (64 подачи) | 0,1 - 1,52 мм/об |
| Продольная подача 16:1 (64 подачи) | 1,6 - 24,3 мм/об |
| Поперечная подача | 1/2 от продольной подачи |
| Быстрый ход в продольном направлении | 3800 мм/мин |
| Быстрый ход в поперечном направлении | 1900 мм/мин |
| Пределы шага нарезаемых метрических резьб (52 шага) | 0,5 - 240 мм |
| Пределы шага нарезаемых дюймовых резьб (34 шага) | 28 - 1 ниток/дюйм |
| Пределы шага нарезаемых модульных резьб (53 шага) | модуль 0,5 - 120 |
| Пределы шага нарезаемых питчевых резьб (24 шага) | 28 - 1 DP |
| Резцедержатель | |
| Размер державки резца | 30 х 30 мм |
| Угол поворота верхней каретки суппорта | ± 90° |
| Ход верхней каретки суппорта | 200 мм |
| Ход поперечной каретки суппорта | 460 мм |
| Задняя бабка | |
| Конус пиноли задней бабки | МК6 |
| Диаметр пиноли задней бабки | 100 мм (опция: 125 мм) |
| Ход пиноли задней бабки | 250 мм |
| Поперечное перемещение задней бабки | ± 10 мм |
| Габаритные размеры | |
| Длина | 3180 / 3630 / 4230 / 5130 / 6040 / 7120 / 8240 мм |
| Ширина х Высота | 1380 х 1830 мм |
| Масса CW6280E станка | 4250 / 4550 / 4850 / 5350 / 6650 / 7300 / 7850 кг |
Комплект поставки
- 3-кулачковый токарный патрон Ø400 мм
- Люнет подвижный Ø20-130 мм (для РМЦ 3000 мм и больше)
- Люнет неподвижный Ø40-290 мм (для РМЦ 3000 мм и больше)
- Станочный светильник
- Упорный центр МК6
- Сервисный инструмент
- Руководство по эксплуатации на русском языке
Дополнительные опции
- 4-кулачковый токарный патрон Ø630 мм
- Привод шпинделя 15 кВт
- Проходное отверстие шпинделя 130 мм
- Устройство цифровой индикации (УЦИ) с оптическими линейками
- Конусная линейка
- Резьбоуказатель
- Люнет неподвижный Ø160-350 мм
- Люнет неподвижный Ø250-500 мм
- Планшайба Ø800 мм
- Вращающийся упорный центр МК6
- Полный защитный кожух
- Ножной тормоз
- Комплект анкерных болтов
- Комплект клиновых башмаков
