Станок токарно-винторезный STALEX C6251/3000

STALEX C6251/3000 — токарно-винторезный станок с расстоянием между центрами 3000 мм. Модель предназначена для точения, сверления и нарезания резьбы в чёрных и цветных металлах и пригодных для резания полимерах. Максимальный вес заготовки в центрах составляет 1450 кг.

Рабочая зона допускает обточку диаметром 510 мм над станиной и 305 мм над поперечным суппортом. Съёмный мостик имеет длину 170 мм; без него максимальный диаметр вращения в выемке достигает 735 мм. Для продольной и поперечной работы предусмотрены отдельные диапазоны подач.

Шпиндель с конусом МТ-7 и отверстием 80 мм имеет 12 ступеней скорости. Главный привод развивает мощность 7,5 кВт. Продольная подача регулируется от 0,109 до 3,065 мм/об, поперечная — от 0,047 до 1,302 мм/об; ускоренные перемещения составляют 4,5 и 1,9 м/мин соответственно.

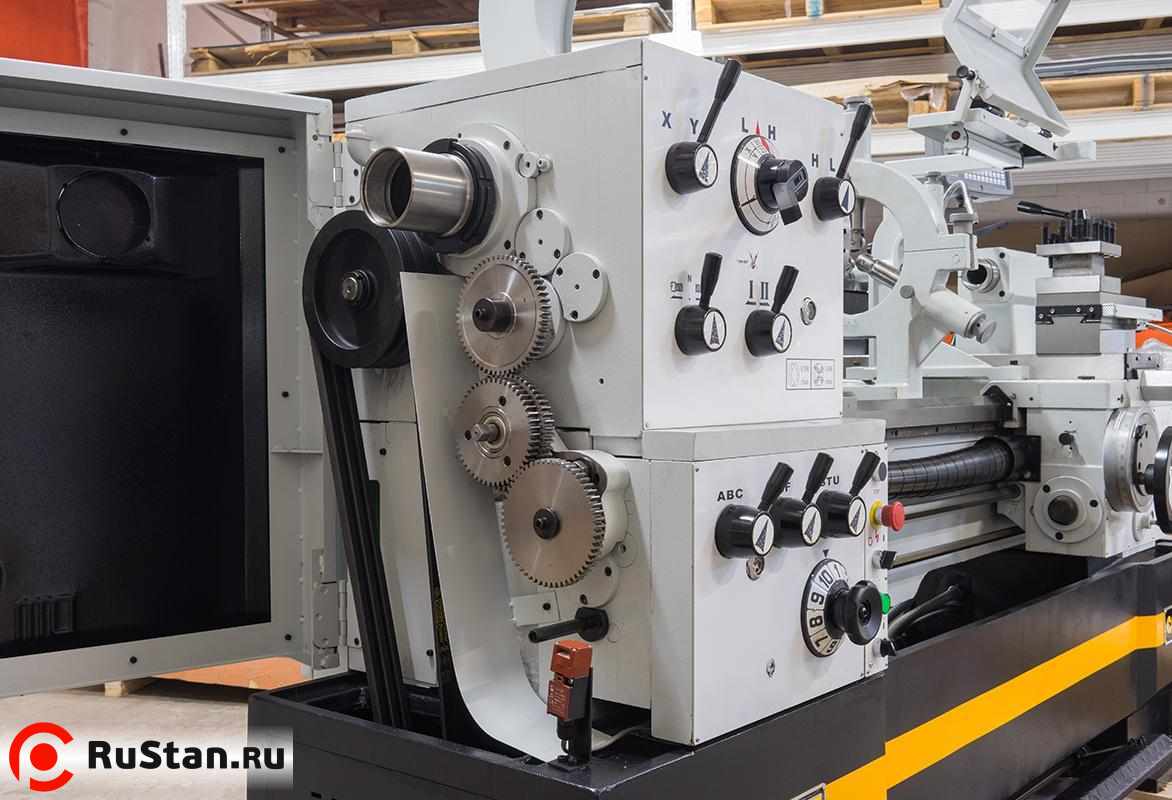

Направляющие монолитной станины закалены ТВЧ и отшлифованы; их твёрдость составляет HRC 53–55. Коробки работают в масляной ванне. Для обточки конусов предусмотрены смещение задней бабки и конусная линейка, для контроля — УЦИ Sino по трём осям, для охлаждения — система СОЖ.

Преимущества

• Расстояние между центрами 3000 мм.
• Диаметр обточки над станиной 510 мм.
• Диаметр обточки над поперечным суппортом 305 мм.
• Съёмный мостик длиной 170 мм; максимальный диаметр вращения в выемке 735 мм.
• Допустимый вес заготовки в центрах 1450 кг.

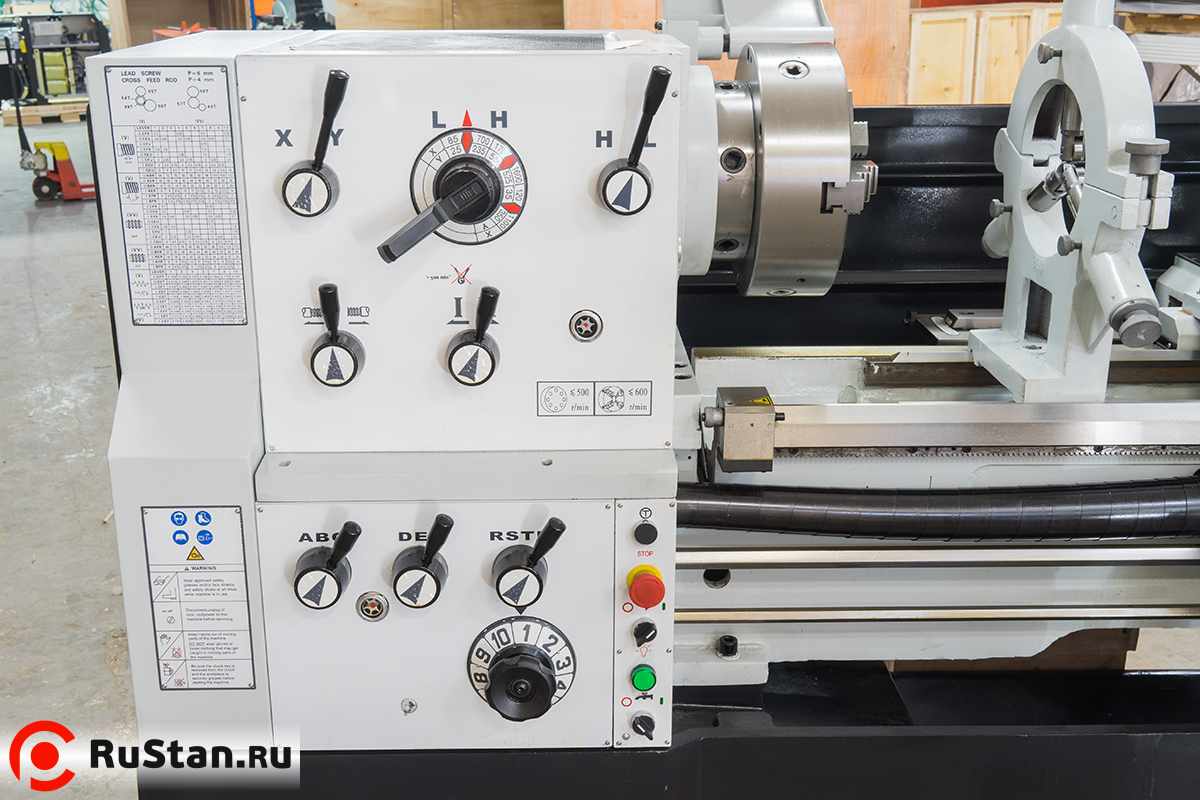

• Двенадцать скоростей шпинделя.
• Проходное отверстие шпинделя 80 мм.
• Присоединение Camlock D1-8 по DIN55029.
• Главный привод мощностью 7,5 кВт.
• 35 продольных подач в пределах 0,109-3,065 мм/об.
• 42 поперечных подач в пределах 0,047-1,302 мм/об.
• Ускоренное продольное перемещение 4,5 м/мин и поперечное 1,9 м/мин.
• Нарезание метрических, дюймовых, модульных и питчевых резьб.

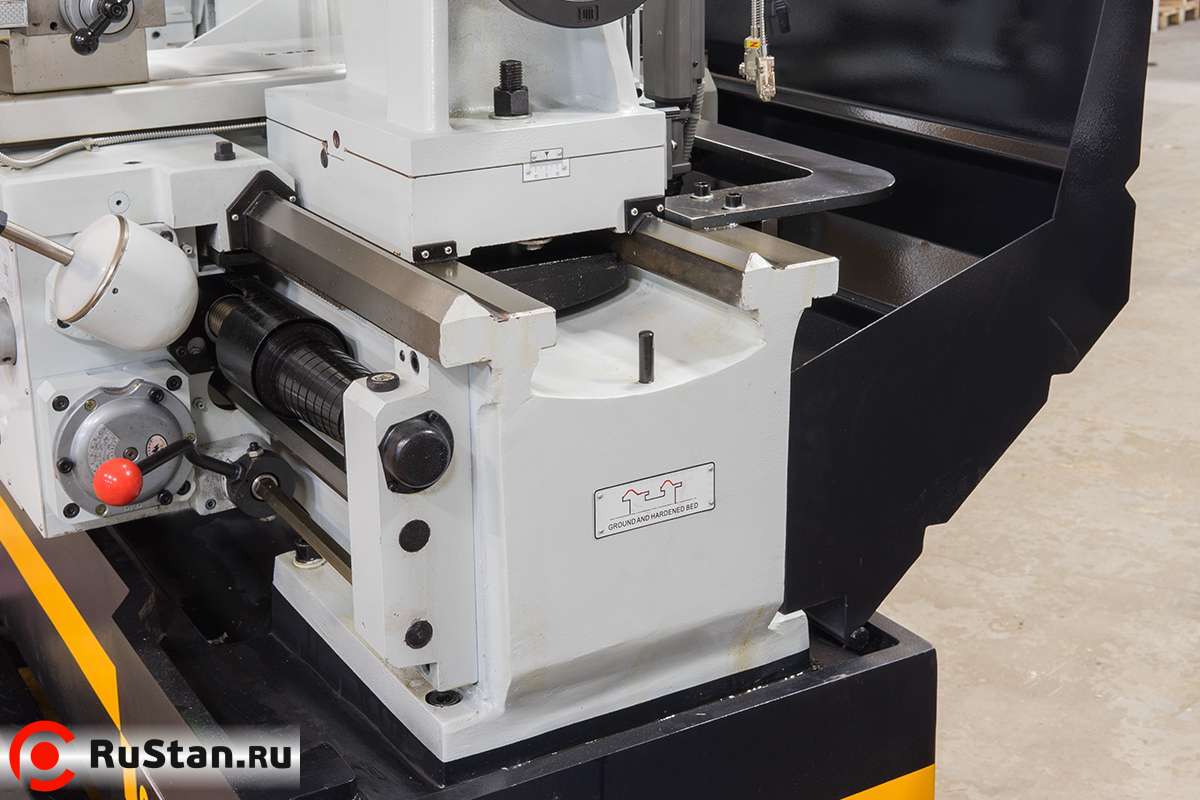

• Закалённые ТВЧ и отшлифованные направляющие HRC 53–55.
• Регулировка зазоров направляющих клиновыми планками.

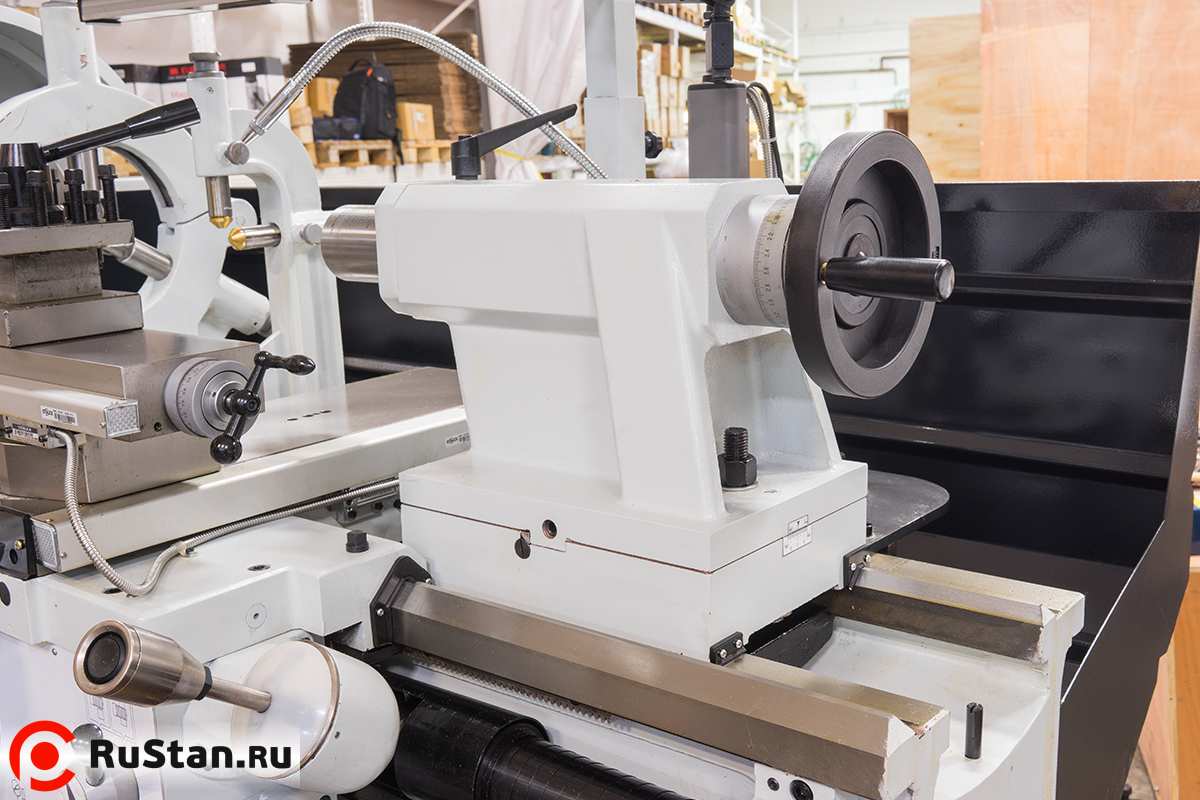

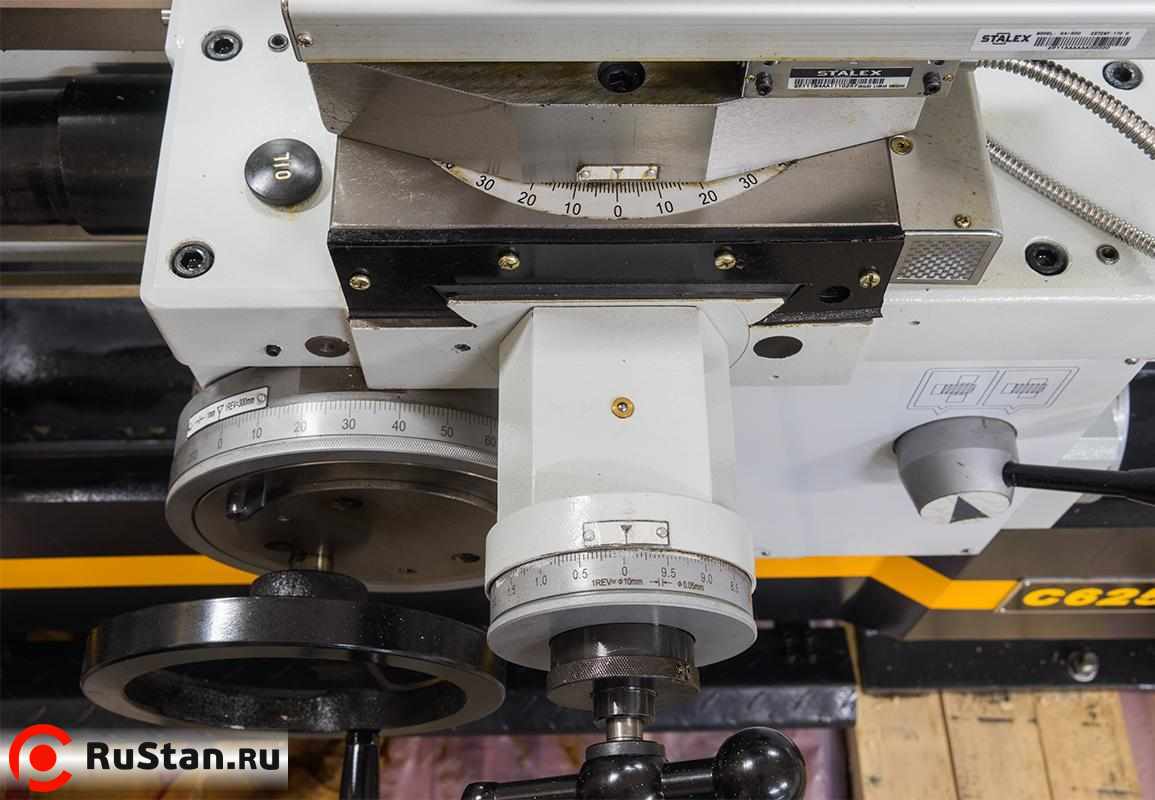

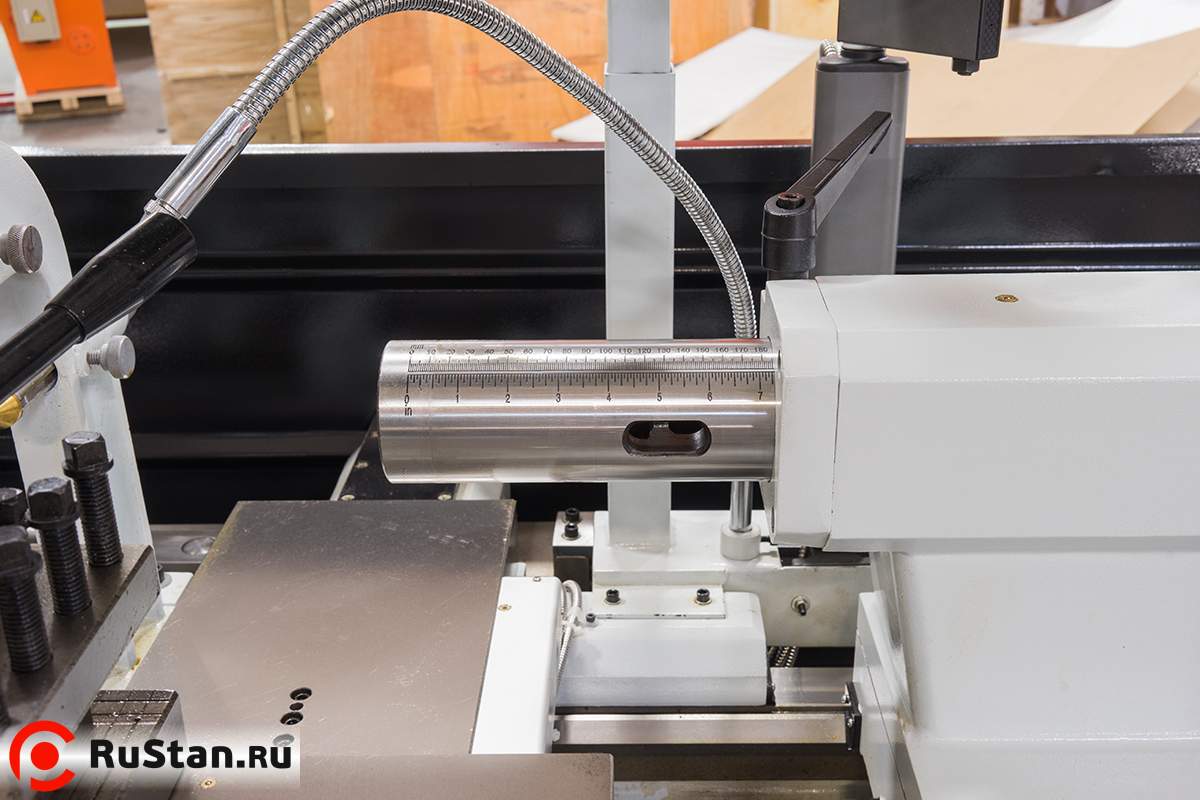

• Шкалы на пиноли задней бабки и маховике.
• Смещение задней бабки для обточки конусов.

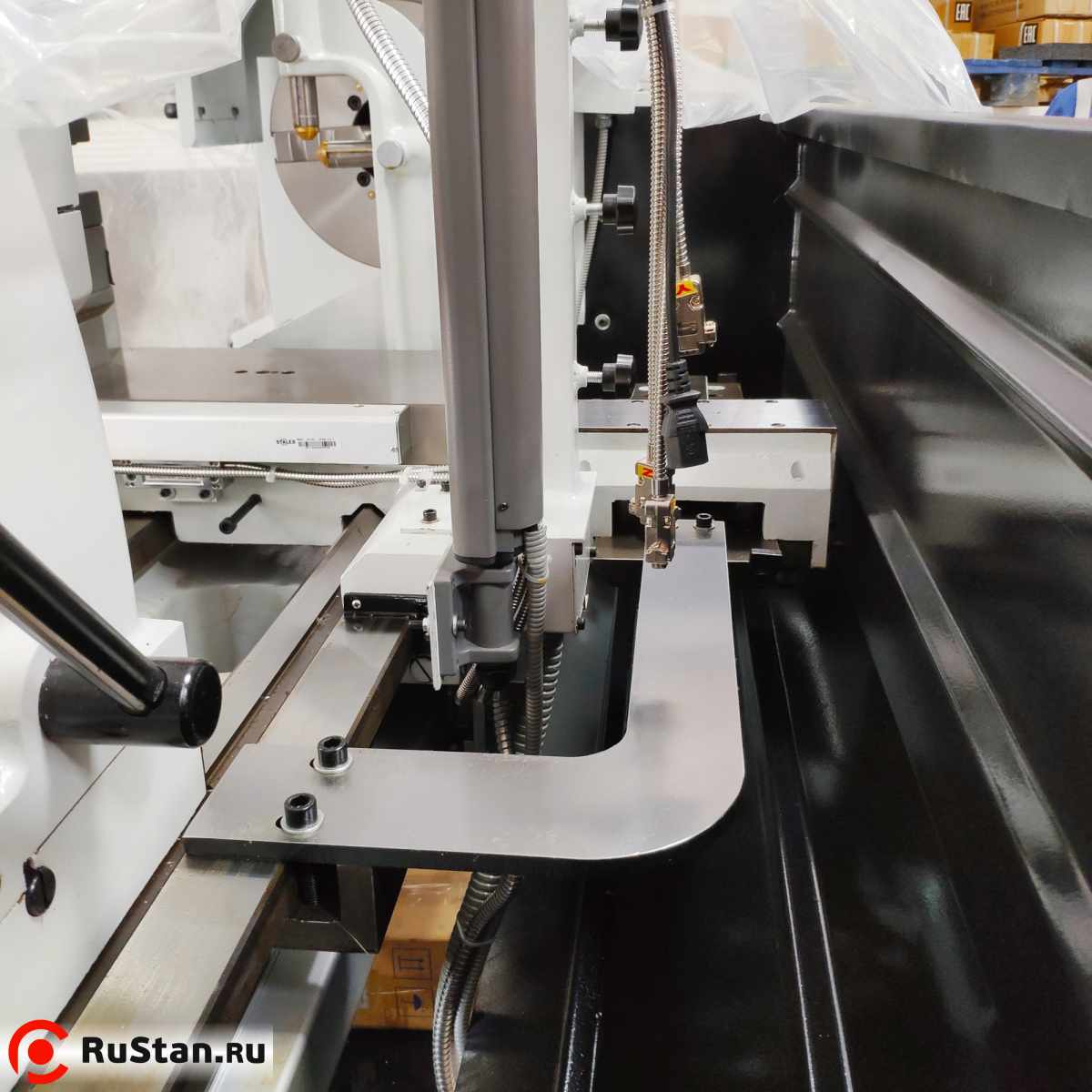

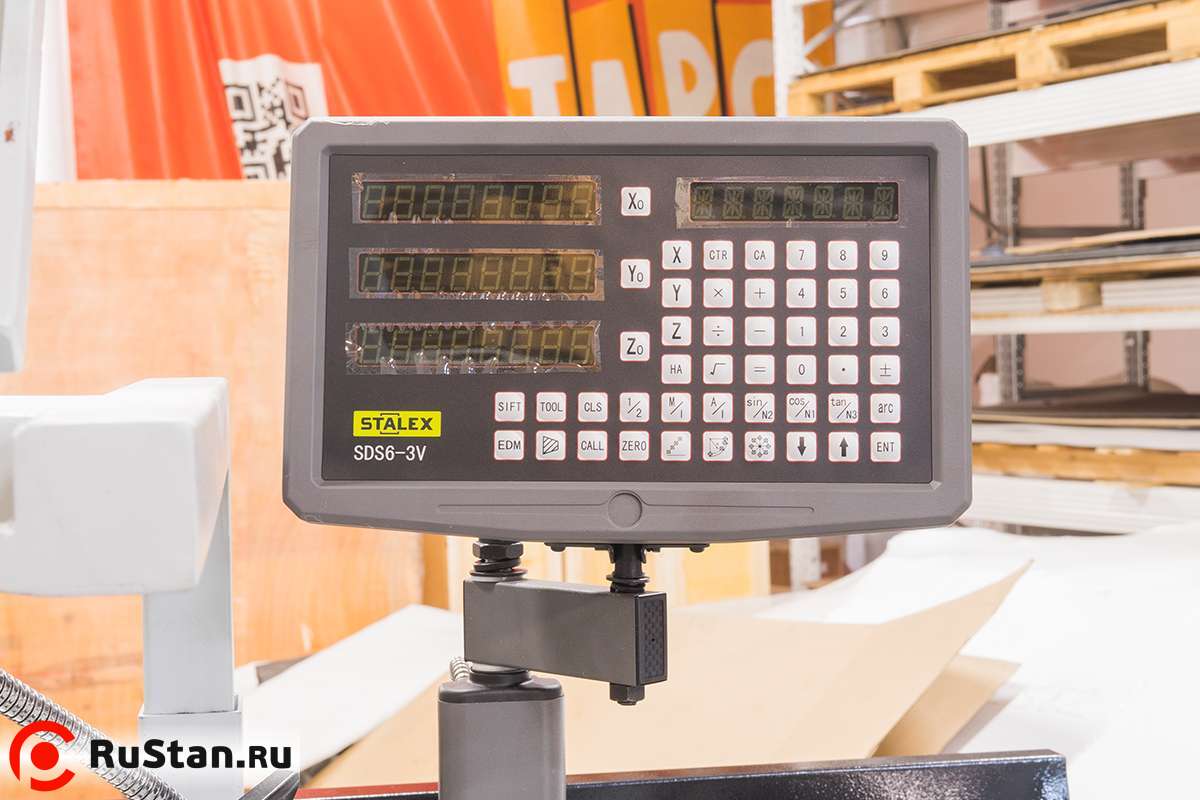

• УЦИ Sino по трём осям.
• Ножной тормоз шпинделя с концевым выключателем.
• Система СОЖ, патроны 315 и 350 мм, планшайба 450 мм в комплекте.

Особенности конструкции

Область применения

• Наружное точение заготовок в пределах рабочей зоны станка.
• Обточка конических поверхностей с регулировкой задней бабки.
• Нарезание метрических резьб.
• Нарезание дюймовых резьб.
• Нарезание модульных и питчевых резьб.
• Обработка с закреплением заготовки в центрах.
• Работа с заготовками увеличенного диаметра в зоне снятого мостика.
• Сверление чёрных и цветных металлов и полимеров, пригодных для резания.

Комплектация

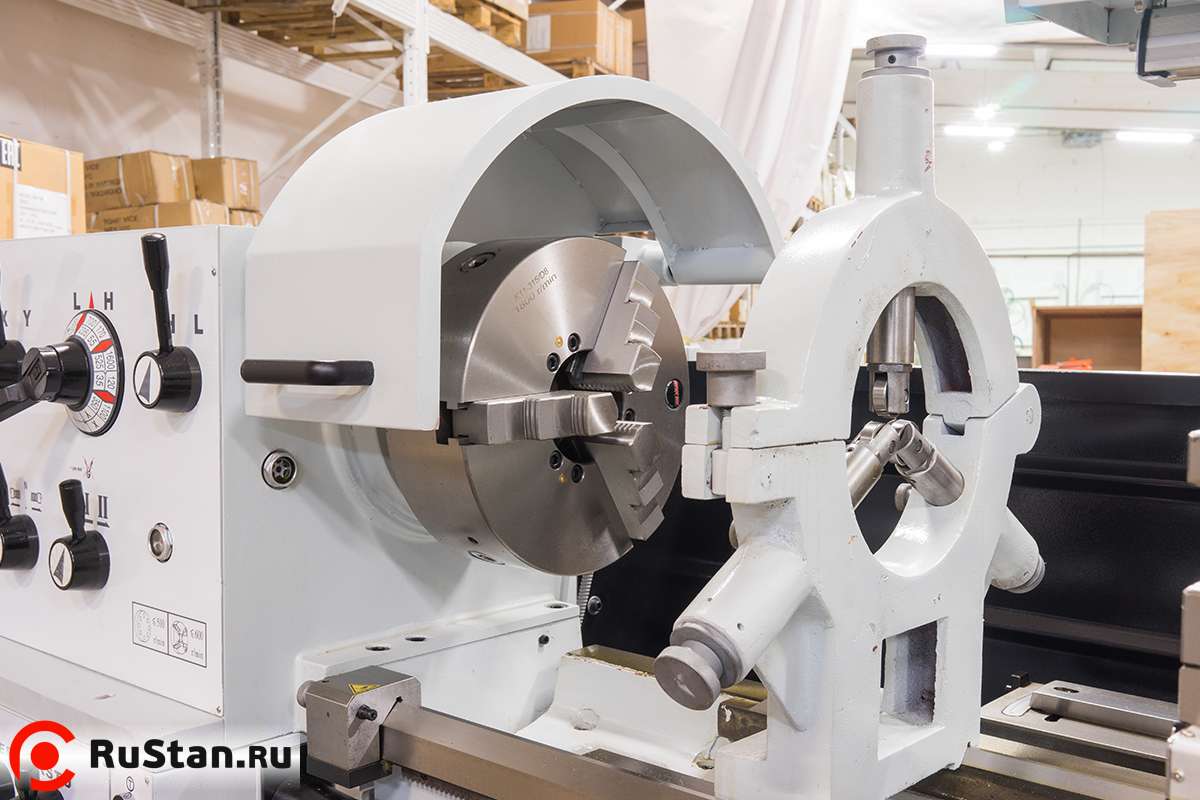

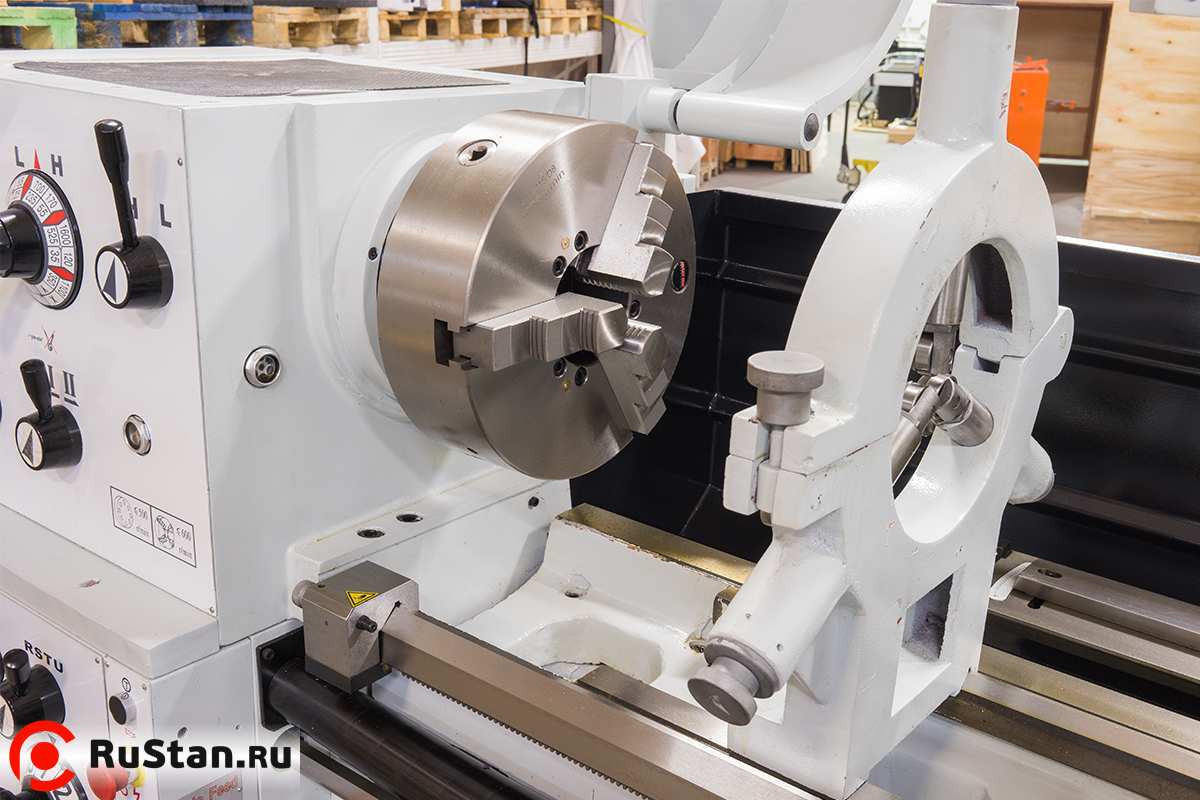

• 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками

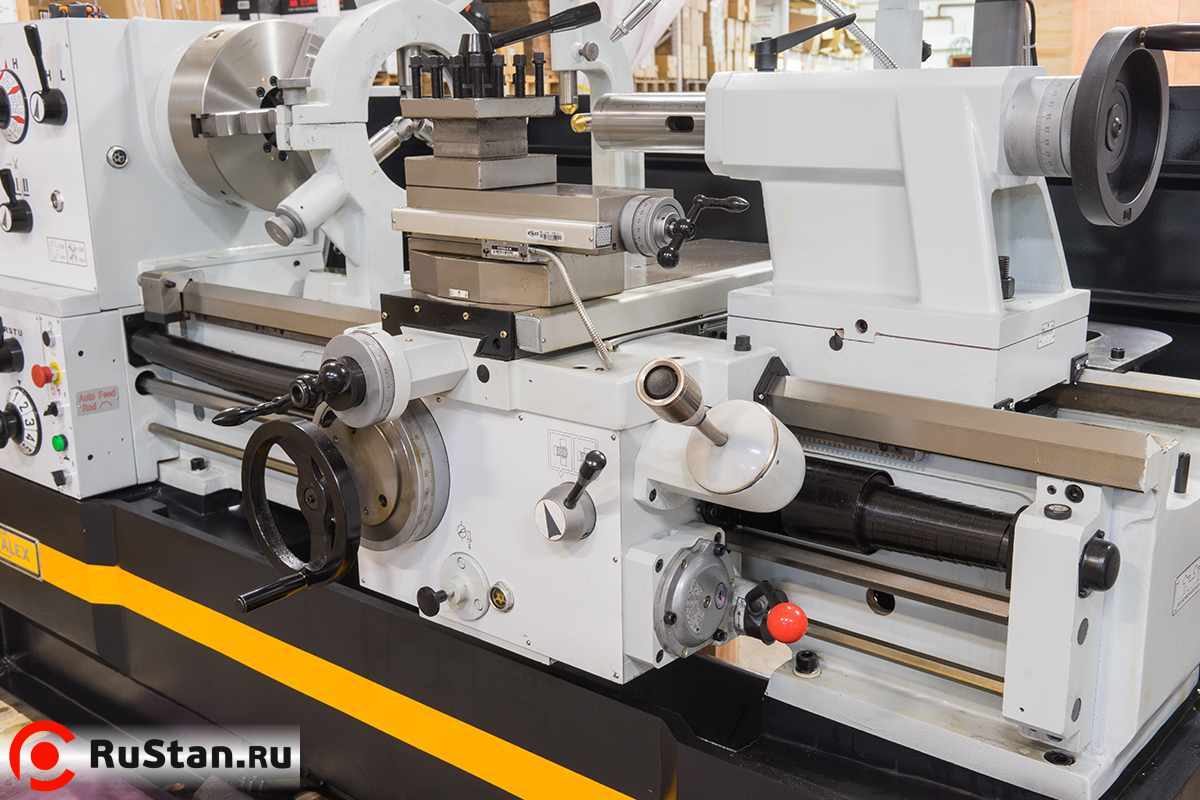

• 4-х позиционный резцедержатель
• 4-х кулачковый патрон Ø350 мм
• Планшайба Ø 450 мм

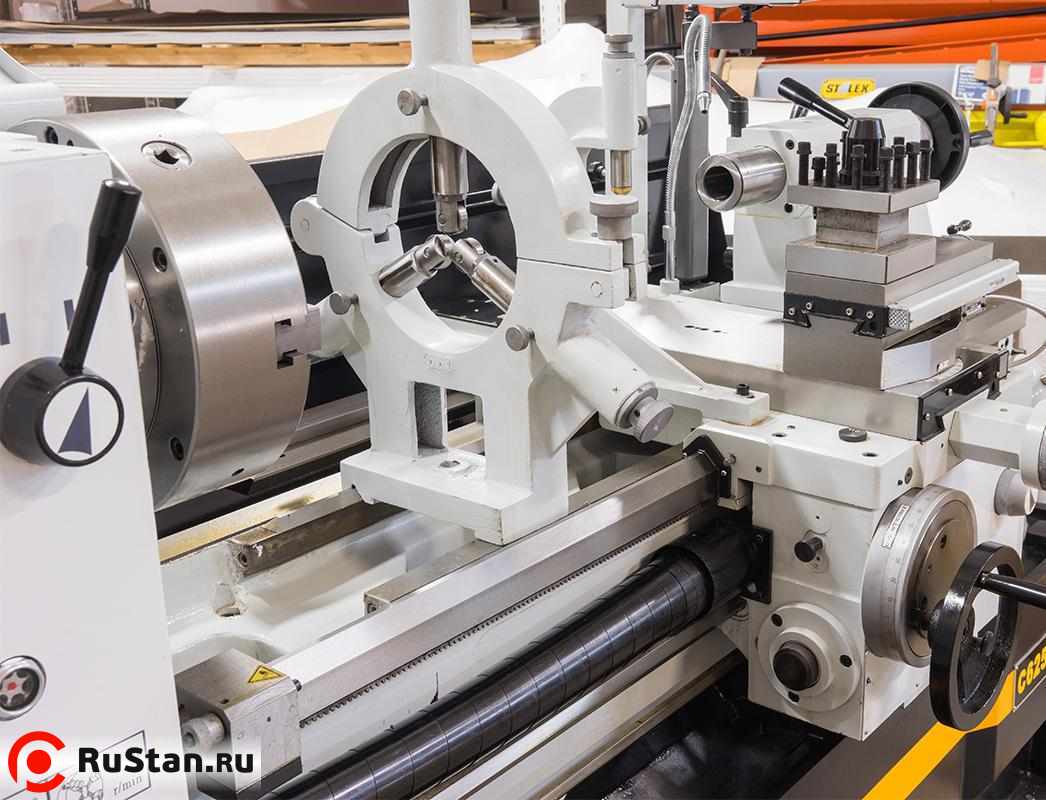

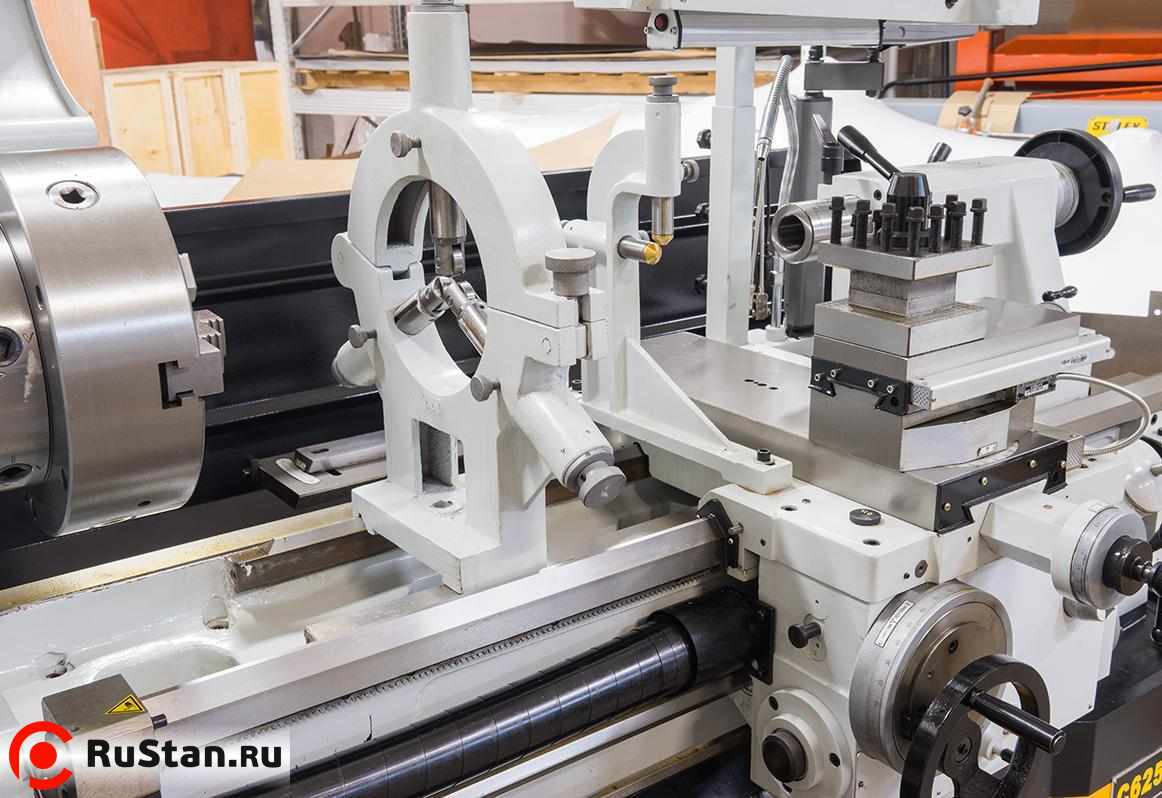

• Подвижный люнет Ø16-95 мм

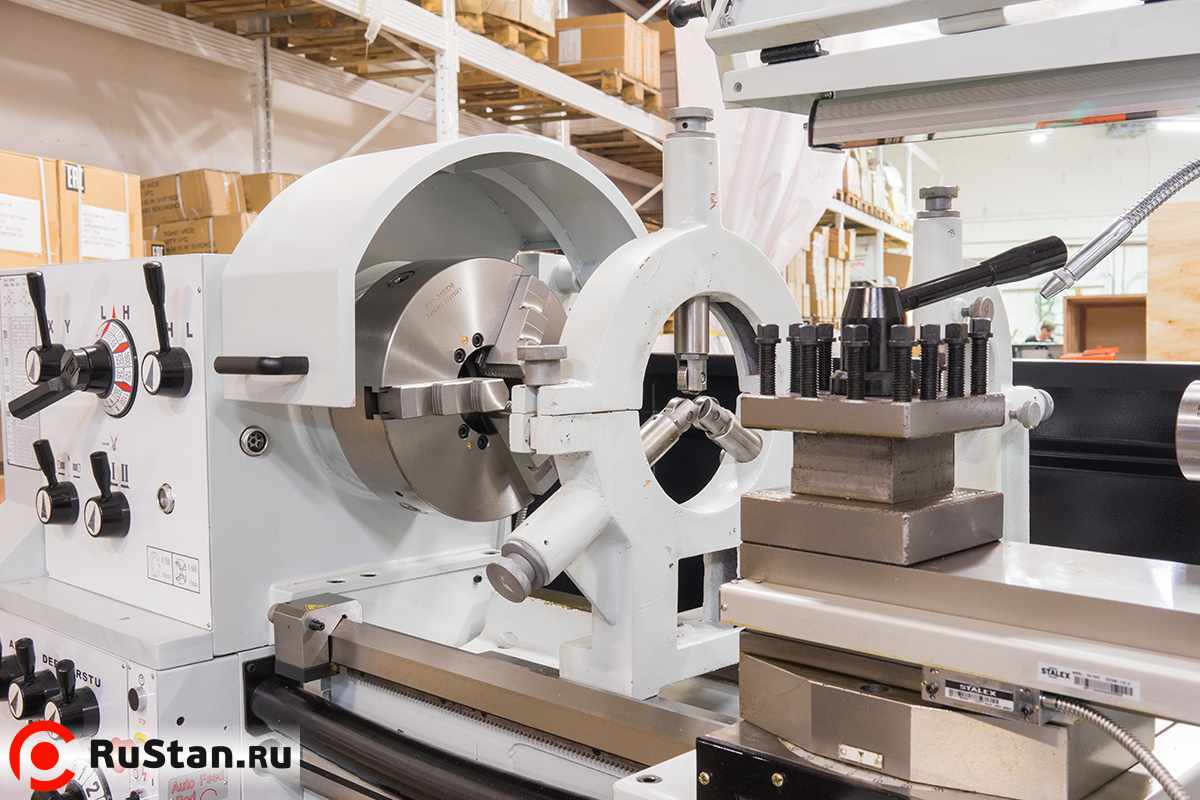

• Не подвижный люнет Ø19-165 мм
• Не вращающийся центр МТ-5
• Переходная втулка МТ-5
• Защитный экран патрона с концевым выключателем
• УЦИ по трем осям(Sino)
• Концевой упор продольного перемещения
• Регулируемые опоры станины
• Задняя защитная стенка
• Ножной тормоз шпинделя с концевым выключателем
• Система подвода СОЖ
• Лампа местного освещения
• Инструкция по эксплуатации и деталировка

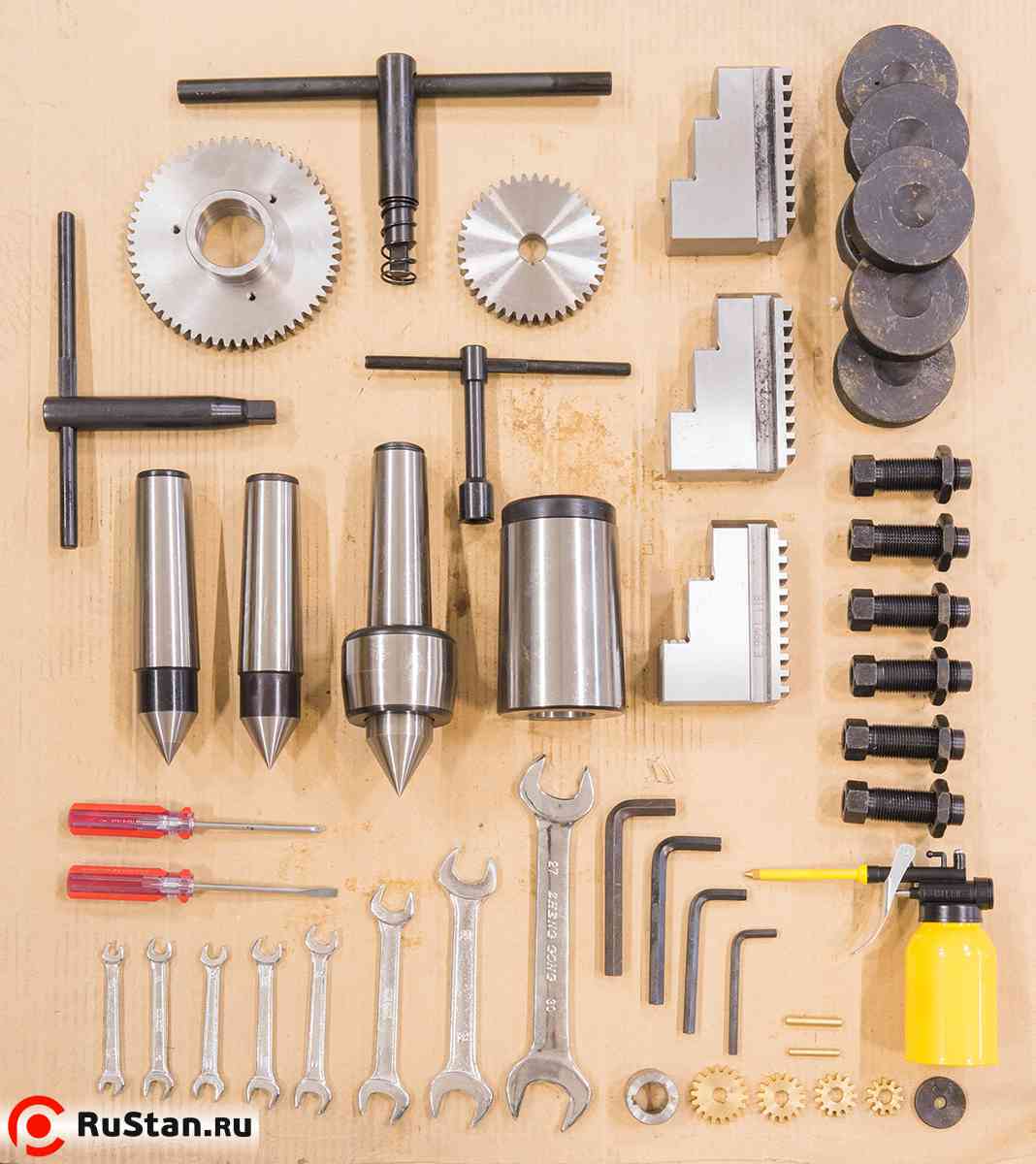

• Инструмент для обслуживания в инструментальном ящике
• Джойстик ускоренного перемещения по 2-м осям
• Вращающийся центр МТ-5

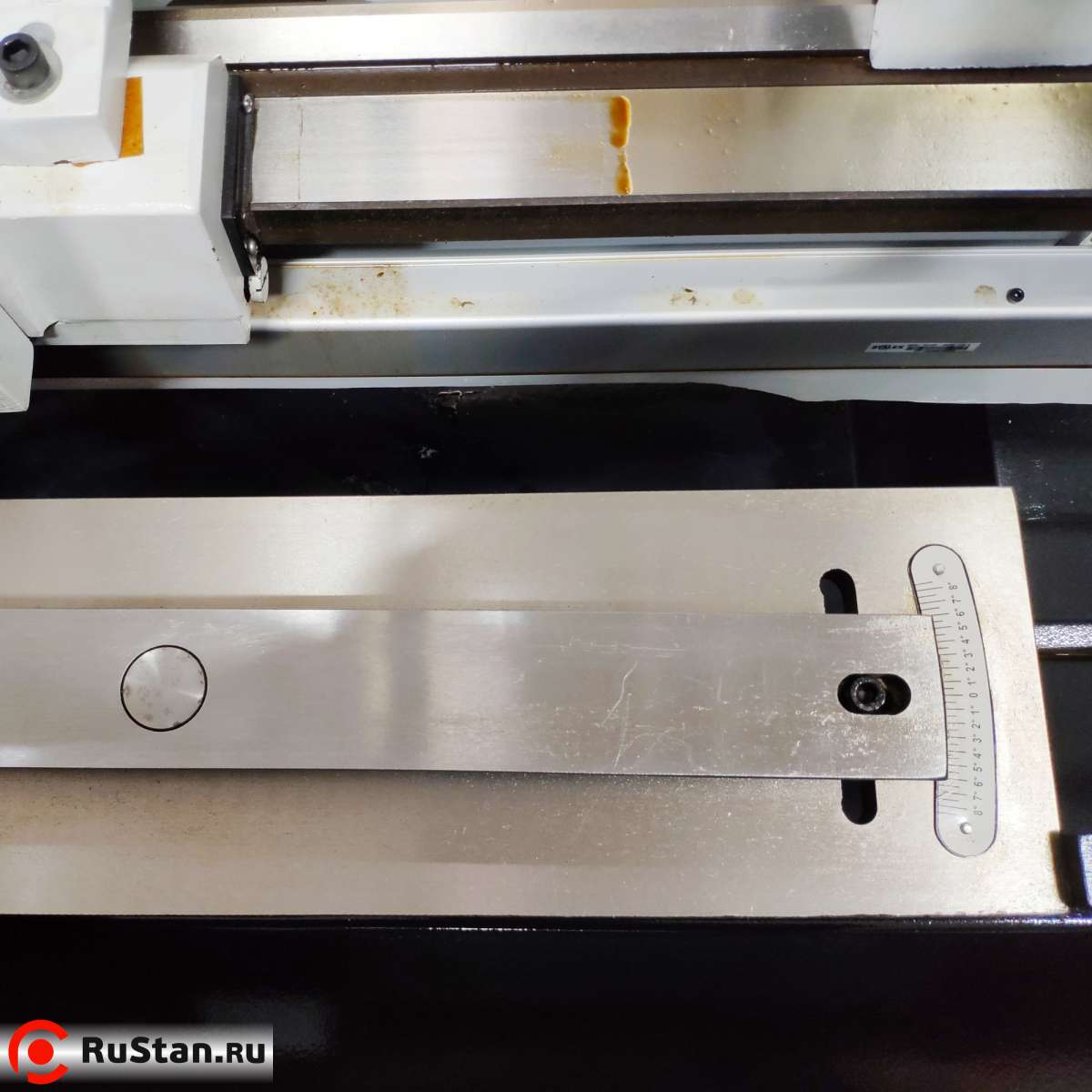

• Конусная линейка
