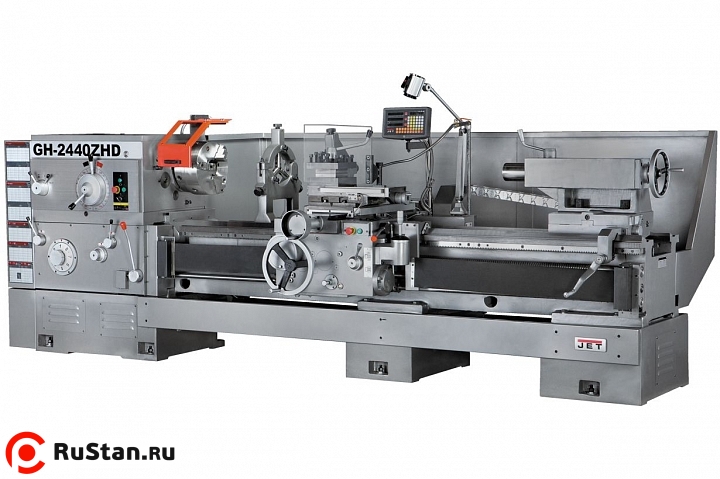

JET GH-2440 ZHD DRO RFS — тяжёлый универсальный токарно-винторезный станок по металлу, предназначенный для наружного и внутреннего точения, подрезки торцов, сверления, растачивания и нарезания резьбы. Модель рассчитана на продолжительную эксплуатацию с высокими нагрузками и применяется в механических, ремонтных и производственных цехах машиностроительных предприятий.
Станок оснащён мощным электродвигателем 11 кВт, усиленным приводом шпинделя и жёсткой станиной. Максимальный диаметр обработки над станиной составляет 630 мм, над суппортом — 350 мм. Съёмный мостик станины позволяет обрабатывать заготовки диаметром до 830 мм. Расстояние между центрами — 1000 мм, максимальная длина точения — 840 мм.
Шпиндель имеет проходное отверстие диаметром 105 мм, присоединение D-11 и 18 скоростей вращения в диапазоне 7,5–1000 об/мин. Механизм плавного пуска снижает пиковые нагрузки на привод, а толчковый режим облегчает переключение режимов работы. Закалённые и отшлифованные шестерни передней бабки и коробки подач работают в масляной ванне, что способствует снижению шума и увеличению ресурса оборудования.
JET GH-2440 ZHD DRO RFS оснащён механизированными продольной и поперечной подачами, ускоренными перемещениями суппорта, устройством цифровой индикации по трём осям и системой централизованной смазки. Станок позволяет нарезать метрическую, дюймовую, модульную и питчевую резьбу. В стандартную комплектацию включены трёхкулачковый патрон Ø325 мм, четырёхкулачковая планшайба Ø500 мм, планшайба Ø650 мм, люнеты, система СОЖ и другое оборудование для выполнения токарных операций.
Преимущества
- Тяжёлый универсальный токарно-винторезный станок для обработки металлических заготовок.
- Современный аналог токарных станков 1М63 и 16К30.
- Электродвигатель главного привода мощностью 11 кВт.
- Усиленная станина для работы с большими усилиями резания.
- Максимальный диаметр обработки над станиной — 630 мм.
- Максимальный диаметр обработки над суппортом — 350 мм.
- Максимальный диаметр обработки над съёмной выемкой — 830 мм.
- Расстояние между центрами — 1000 мм.
- Максимальная длина точения — 840 мм.
- Проходное отверстие шпинделя диаметром 105 мм.
- 18 скоростей вращения шпинделя в диапазоне 7,5–1000 об/мин.
- Механизм плавного пуска главного привода.
- Толчковый режим запуска двигателя для удобного переключения скоростей.
- Передняя бабка с фрикционной муфтой.
- Закалённые и отшлифованные направляющие станины.
- Закалённые и шлифованные шестерни передней бабки и коробки подач.
- Постоянная работа механизма привода шпинделя в масляной ванне.
- Регулировка зазоров направляющих с помощью клиновых планок.
- Централизованная система смазки продольного суппорта.
- Автоматическая продольная и поперечная подача.
- Ускоренное перемещение продольного суппорта — 4 м/мин.
- Ускоренное перемещение поперечного суппорта — 2 м/мин.
- Крестовый джойстик управления продольной и поперечной подачей.
- Устройство цифровой индикации по трём осям с ценой деления 0,005 мм.
- Возможность нарезания метрической, дюймовой, модульной и питчевой резьбы.
- Задняя бабка с возможностью поперечного смещения для обработки конусов.
- Два токарных патрона и дополнительная планшайба в стандартной комплектации.
- Подвижный и неподвижный люнеты в комплекте.
- Система подачи смазочно-охлаждающей жидкости.
- Комплект защитных устройств и местное освещение рабочей зоны.
- Контроль точности по протоколу приёмки JET с допусками DIN 8606.
Особенности конструкции
| Узел / функция | Описание |
|---|---|

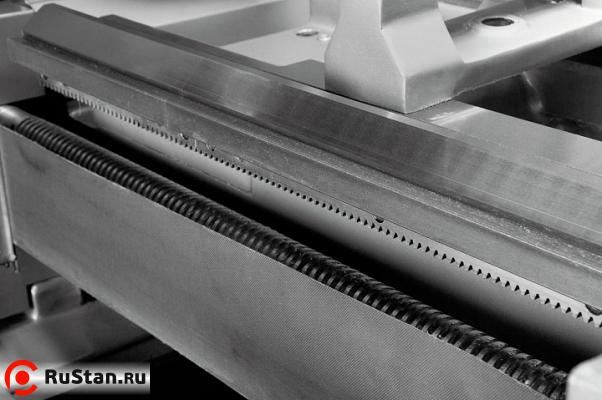

| Жёсткая станина | Усиленная станина рассчитана на продолжительную обработку с большими усилиями резания. Направляющие закалены и отшлифованы для стабильного перемещения суппорта. |

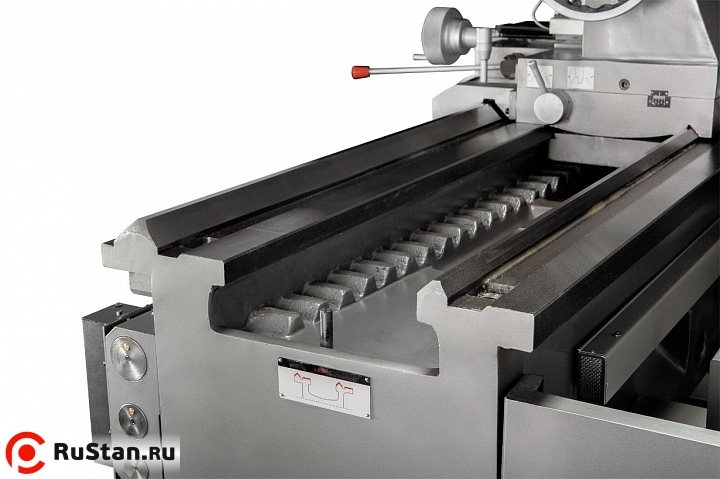

| Съёмный мостик станины | Съёмная выемка позволяет обрабатывать заготовки диаметром до 830 мм вблизи передней бабки. Эффективная длина выемки по подробной таблице производителя составляет 350 мм. |
| Передняя бабка | Передняя бабка оснащена фрикционной муфтой. Закалённые и отшлифованные шестерни обеспечивают переключение скоростей вращения шпинделя и рассчитаны на повышенные нагрузки. |
| Шпиндель | Шпиндель с присоединением D-11 и проходным отверстием Ø105 мм имеет 18 скоростей вращения в диапазоне 7,5–1000 об/мин. Внутренний конус шпинделя — Ø120, конусность 1:20. |

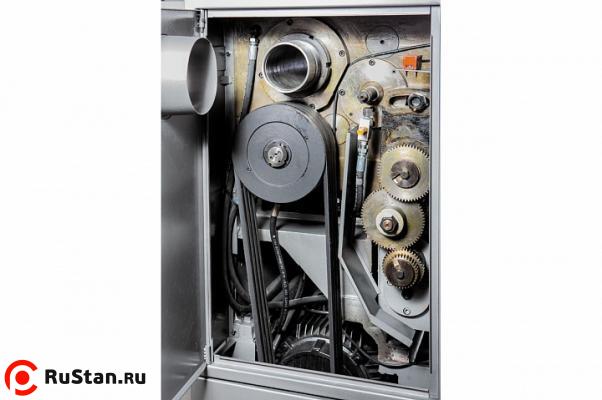

| Система смазки привода | Механизм привода шпинделя работает в масляной ванне. Смазка снижает трение, шум и износ зубчатых передач при длительной эксплуатации. |
| Плавный и толчковый пуск | Механизм плавного пуска снижает пиковые нагрузки на главный привод. Толчковый режим облегчает переключение механических передач. |

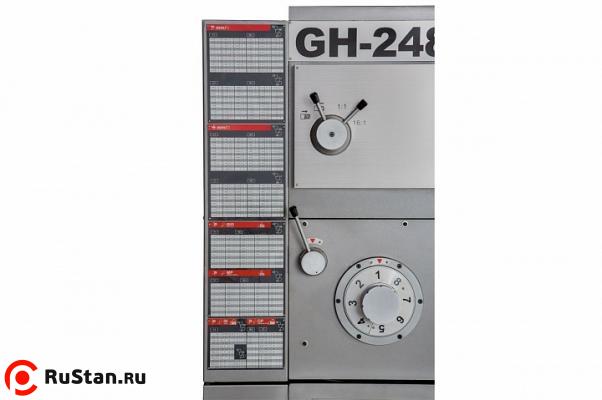

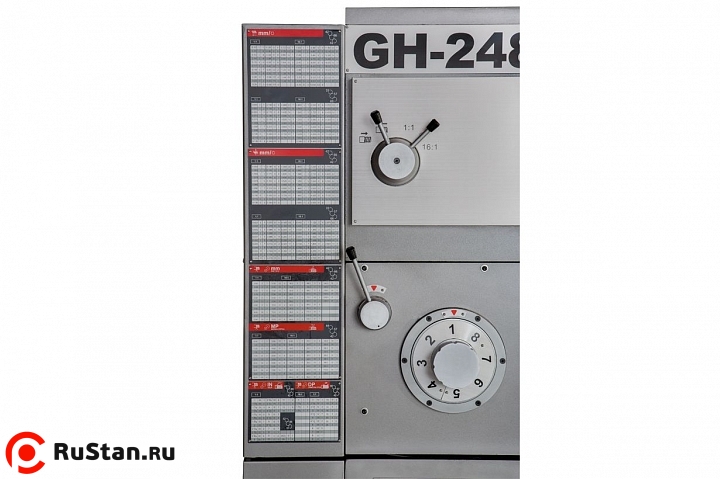

| Коробка подач | Механическая коробка подач обеспечивает выбор режимов продольной и поперечной подачи, а также нарезание метрической, дюймовой, модульной и питчевой резьбы. |
| Продольная и поперечная подачи | Диапазон продольной подачи составляет 0,05–24,32 мм/об, поперечной — 0,025–12,16 мм/об. Предусмотрены ускоренные перемещения суппорта. |

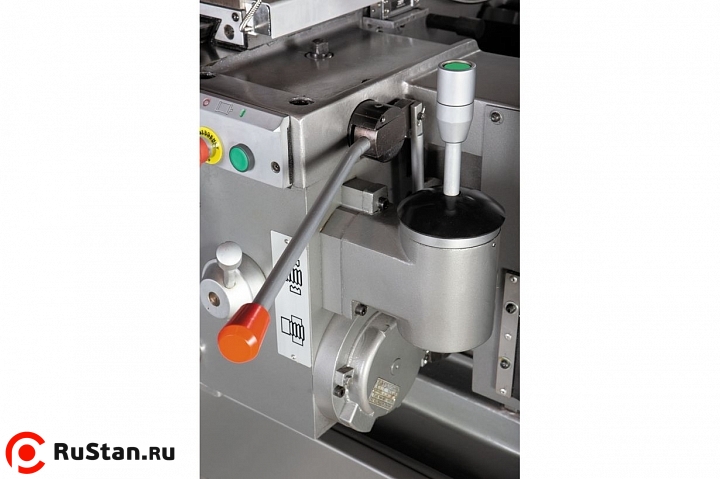

| Крестовый джойстик управления | Управление продольной и поперечной подачей осуществляется крестовым джойстиком с кнопкой ускоренного перемещения для удобства работы оператора. |

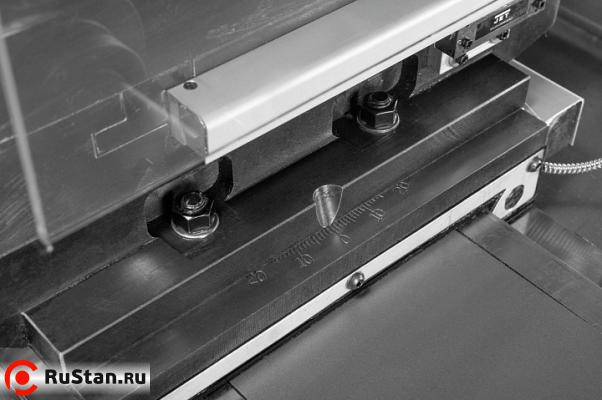

| Регулировка направляющих | Клиновые планки позволяют регулировать зазоры направляющих для компенсации износа и поддержания точности перемещения узлов. |
| Централизованная смазка суппорта | Система централизованной подачи смазки обслуживает механизмы продольного суппорта, уменьшая износ направляющих при эксплуатации. |

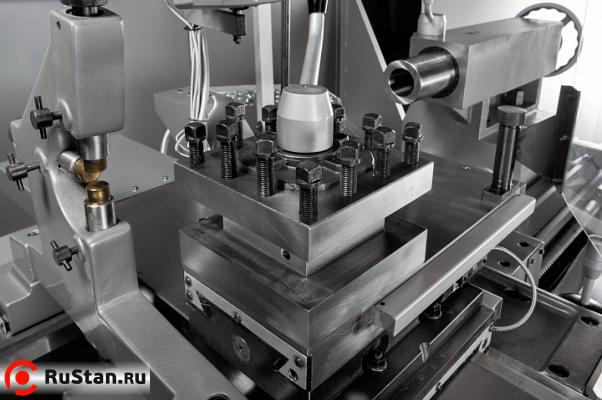

| Четырёхпозиционный резцедержатель | Резцедержатель с фиксатором позволяет устанавливать до четырёх токарных резцов. Максимальный размер инструмента составляет 32×32 мм. |
| Токарные патроны и планшайбы | Стандартная комплектация включает трёхкулачковый патрон Ø325 мм, четырёхкулачковую планшайбу Ø500 мм и планшайбу Ø650 мм для закрепления заготовок различных форм и размеров. |

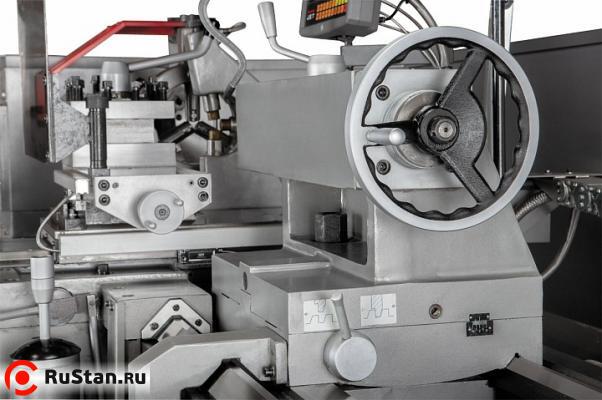

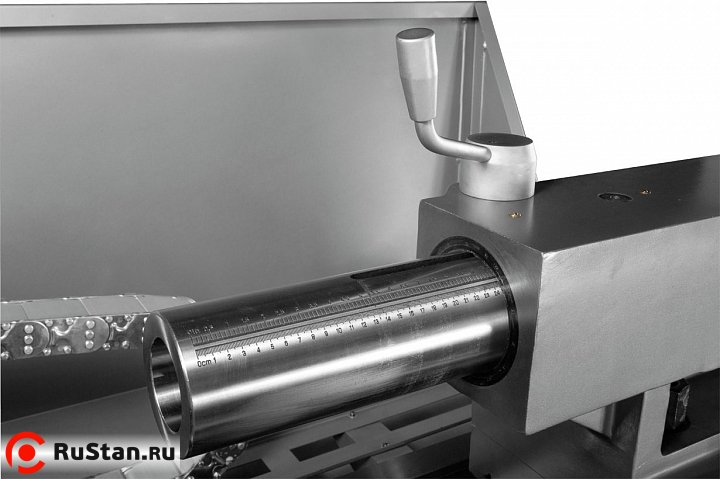

| Задняя бабка | Задняя бабка оснащена пинолью с конусом МК6 и ходом 230 мм. Возможность поперечного смещения используется для обработки конических поверхностей. |

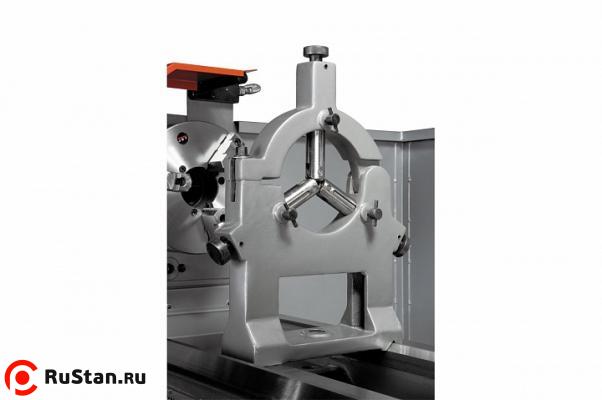

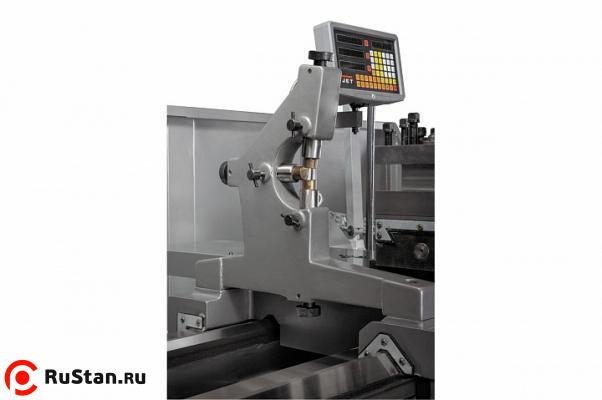

| Люнеты | Подвижный и неподвижный люнеты предназначены для дополнительной поддержки длинномерных и нежёстких заготовок во время точения. |

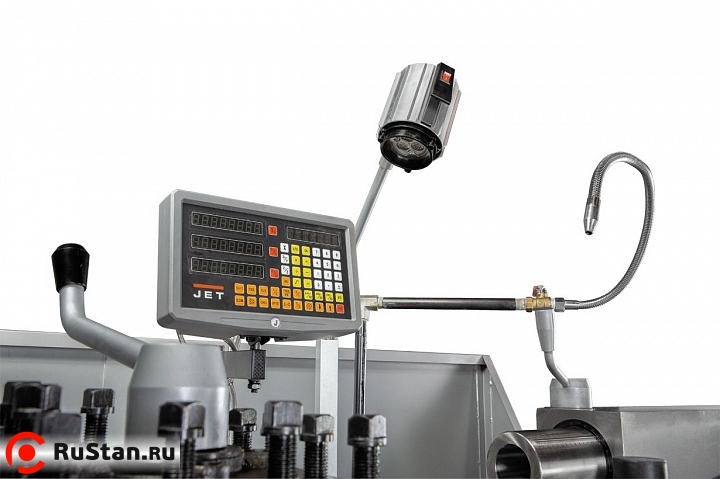

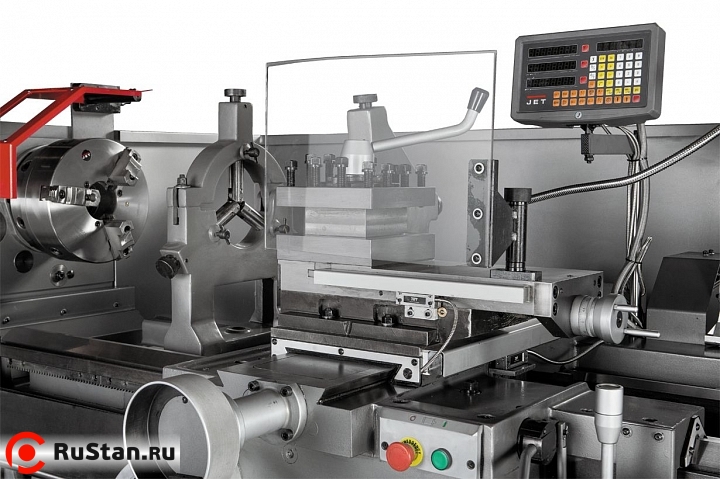

| Устройство цифровой индикации | УЦИ по трём осям с ценой деления 0,005 мм и погрешностью ±1 знак позволяет контролировать перемещения при обработке и наладке станка. |
| Система подачи СОЖ | Система подачи смазочно-охлаждающей жидкости с насосом мощностью 0,09 кВт используется для охлаждения инструмента и зоны резания. |

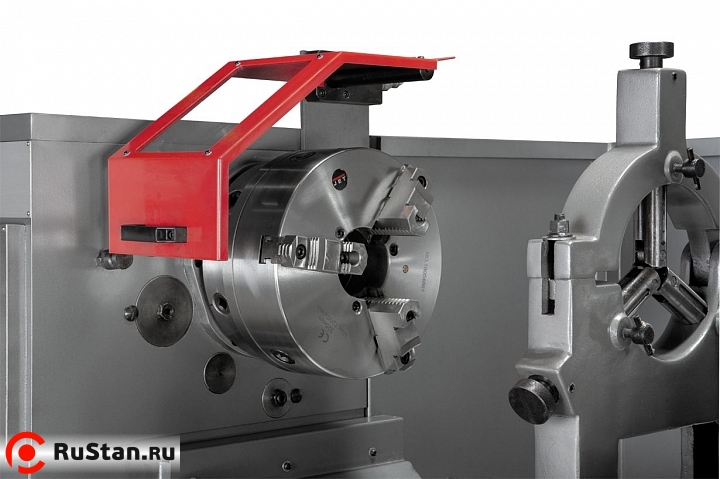

| Системы безопасности | Предусмотрены защитный экран патрона с концевым выключателем, защита резцедержателя, защита ходового винта и задняя защитная стенка. |
| Рабочее освещение | Галогенная лампа местного освещения предназначена для подсветки рабочей зоны станка. |
| Комплект установочных опор | Установочные опоры предназначены для размещения и выверки станка на подготовленном основании. |
Область применения
- Наружное и внутреннее точение металлических заготовок.
- Обработка цилиндрических и конических поверхностей.
- Подрезка торцов и обработка уступов.
- Сверление и растачивание отверстий.
- Нарезание метрической резьбы.
- Нарезание дюймовой резьбы.
- Нарезание модульной и питчевой резьбы.
- Обработка валов, втулок, фланцев, муфт и других деталей вращения.
- Обработка крупногабаритных деталей с использованием съёмного мостика станины.
- Обработка длинномерных заготовок с применением подвижного и неподвижного люнетов.
- Производство запасных частей для промышленного оборудования.
- Механические и ремонтные цеха машиностроительных предприятий.
- Единичное, мелкосерийное и серийное изготовление металлических деталей.
Технические характеристики "JET GH-2440 ZHD DRO RFS" |
|
|---|---|
| Характеристика | Значение |
| Основные параметры | |
| Модель | JET GH-2440 ZHD DRO RFS |
| Артикул | 50000839T |
| Тип оборудования | Универсальный токарно-винторезный станок |
| Страна производства | Китай |
| Рабочая зона | |
| Диаметр обработки над станиной | 630 мм |
| Диаметр обработки над суппортом | 350 мм |
| Диаметр обработки над выемкой станины | 830 мм |
| Эффективная длина съёмной выемки | 350 мм |
| Расстояние между центрами | 1000 мм |
| Максимальная длина точения | 840 мм |
| Максимальная длина заготовки | 1000 мм |
| Шпиндель | |
| Присоединение шпинделя | D-11 |
| Диаметр отверстия шпинделя | 105 мм |
| Конус шпинделя | Ø120, конусность 1:20 |
| Количество скоростей шпинделя | 18 |
| Диапазон частоты вращения шпинделя | 7,5–1000 об/мин |
| Продольные и поперечные подачи | |
| Количество продольных подач | 77 |
| Диапазон продольной подачи | 0,05–24,32 мм/об |
| Количество поперечных подач | 79 |
| Диапазон поперечной подачи | 0,025–12,16 мм/об |
| Ускоренное перемещение продольного суппорта | 4 м/мин |
| Ускоренное перемещение поперечного суппорта | 2 м/мин |
| Нарезаемые резьбы | |
| Диапазон метрической резьбы | 1–240 мм |
| Количество метрических резьб | 50 |
| Диапазон дюймовой резьбы | 19–1 TPI |
| Количество дюймовых резьб | 30 |
| Диапазон модульной резьбы | 0,5–120 MP |
| Количество модульных резьб | 53 |
| Диапазон диаметральной (питчевой) резьбы | 28–1 DP |
| Количество питчевых резьб | 24 |
| Шаг продольного ходового винта | 12 мм |
| Суппорт и инструмент | |
| Максимальный размер инструмента | 32×32 мм |
| Максимальный ход поперечного суппорта | 440 мм |
| Максимальный поворот салазок | ±90° |
| Максимальный ход продольного суппорта | 200 мм |
| Задняя бабка | |
| Конус пиноли задней бабки | МК6 |
| Максимальный ход пиноли задней бабки | 230 мм |
| Наружный диаметр пиноли задней бабки | 100 мм |
| Электропитание и двигатели | |
| Напряжение питания | 400 В |
| Мощность главного двигателя | 11 кВт (15 кВт опция) |
| Мощность двигателя ускоренной подачи | 1,1 кВт |
| Мощность насоса СОЖ | 0,09 кВт |
| Габариты и масса | |
| Длина станка | 3400 мм |
| Ширина станка | 1800 мм |
| Высота станка | 1650 мм |
| Масса станка | 4455 кг |
| Длина упаковки | 3700 мм |
| Ширина упаковки | 1980 мм |
| Высота упаковки | 1950 мм |
| Масса в упаковке | 4550 кг |
Комплектация
- Трёхкулачковый патрон Ø325 мм с прямыми и обратными кулачками.
- Четырёхкулачковая планшайба Ø500 мм.
- Планшайба Ø650 мм.
- Четырёхпозиционный резцедержатель с фиксатором.
- Вращающийся упорный центр.
- Невращающийся упорный центр.
- Переходная втулка.
- Подвижный и неподвижный люнеты.
- Ускоренное перемещение продольного суппорта.
- Ускоренное перемещение поперечного суппорта.
- Поддон для сбора стружки.
- Задняя защитная стенка.
- Защитный экран патрона с концевым выключателем.
- Защита резцедержателя.
- Защита ходового винта.
- Устройство цифровой индикации по трём осям, цена деления 0,005 мм, погрешность ±1 знак.
- Система подвода СОЖ.
- Галогенная лампа местного освещения.
- Ключ для трёхкулачкового патрона.
- Ключ резцедержателя.
- Ящик с инструментом.
- Руководство по эксплуатации.
- Комплект установочных опор.
