832 000 руб.
с НДС - на 06.06.2026 г.
| Модель: |  |
GHB-1340A |
| Артикул: | |
321357T |
| Производитель: |  |
JET |
| Сертификат: |  |
Официальный дилер |

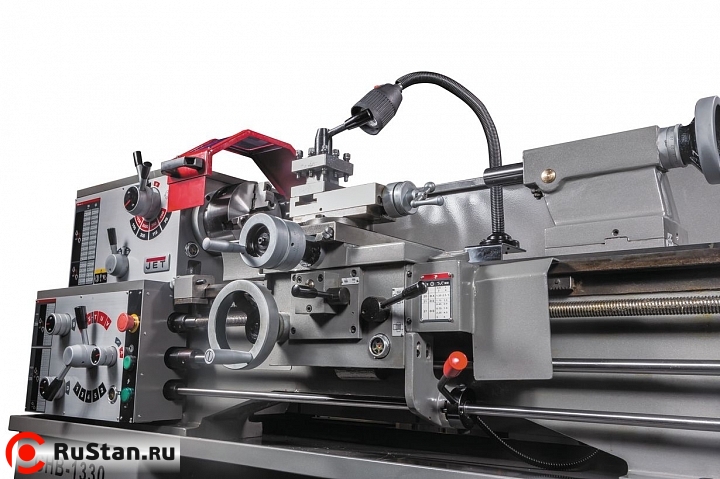

Многофункциональный токарный станок GHB-1340A - один из самых популярных в линейке профессионального оборудования компании JET. Он предназначен для установки в мастерских, ремонтных подразделениях предприятий, автосервисах. Также GHB-1340 A может использоваться и частными мастерами - продвинутыми специалистами в обработке металла.
Станок выпускается по протоколу DIN 8606, что гарантирует соблюдение допусков и параметров на всех стадиях производства, а также подтверждает обязательную гарантию в странах Таможенного союза. На станке можно обрабатывать заготовки диаметром 330 мм над станиной и 197 мм над суппортом на скоростях 70 - 2000 об/мин.
В отличии от младших станков в линейке, на GHB-1340A увеличено расстояние между центрами, что дает возможность обрабатывать заготовки длинною до 1015 мм. Для работы станка потребуется сеть 380В. Как и все токарное оборудование производителя, на данном станке используются направляющие, которые закаляются токами высокой частоты, а затем тщательно шлифуются. Такое технологическое решение позволяет повысить точность обработки и продлить ресурс изделия в целом. Механизм привода шпинделя станка помещен в масляную ванну, что позволяет добиться оптимального охлаждения и снизить шум. Конструктивно станок выполнен по двухвинтовой схеме: ходовой винт обеспечивает нарезание резьбы, а ходовой вал за точение в режиме автомат. Для облегчения механического переключения режимов работы предусмотрен толчковый (кратковременный) запуск электродвигателя.
Особенности конструкции JET GHB-1340A
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
- Закаленные и отшлифованные направляющие станины
- Механизм привода шпинделя постоянно работает в масляной ванне
- Закаленные и отшлифованные шестерни передней бабки

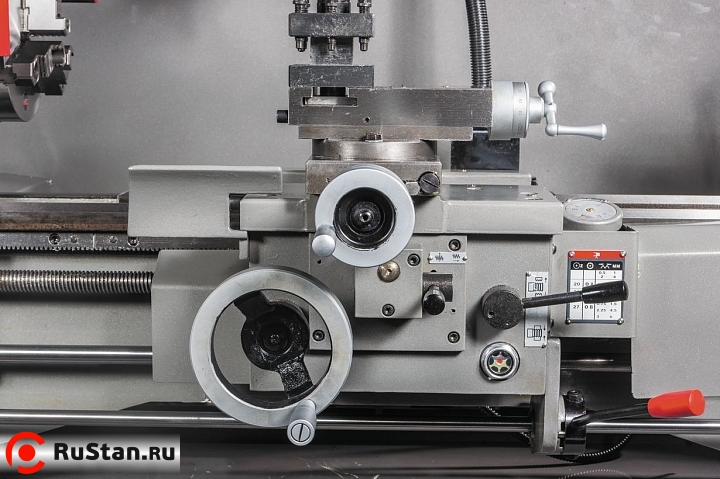

- Автоматическая подача продольного и поперечного суппорта
- Регулировка зазоров направляющих при помощи клиновых планок

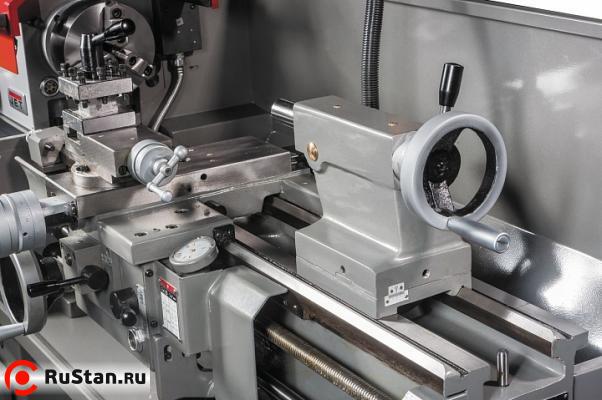

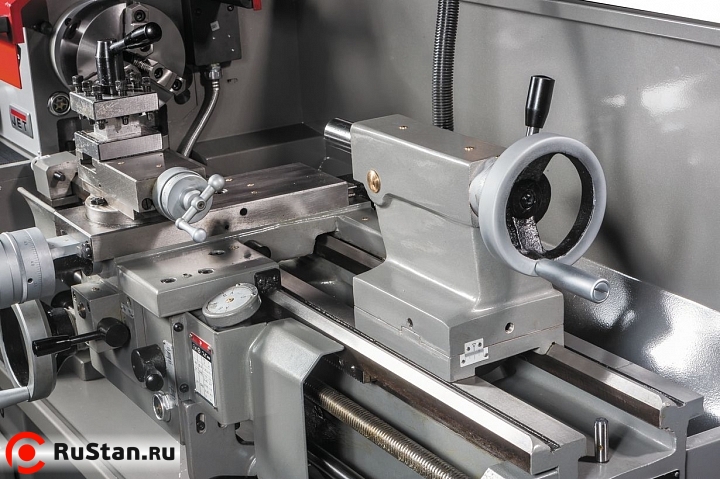

- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Толчковый режим работы шпинделя
- Современный аналог 1А616, 1616, 16Б16 и Т-4
Технические характеристики GHB-1340A |
|
|---|---|
| Характеристика | Значение |
| Напряжение, В | 400 |
| Диаметр обработки над станиной, мм | 330 |
| Диаметр обточки над поперечным суппортом, мм | 197 |
| Расстояние между центрами, мм | 1015 |
| Диаметр обточки над съемным мостиком, gap, мм | 476 |
| Длина съемного мостика, мм | 200 |
| Ширина станина, мм | 186 |
| Ход поперечного суппорта, мм | 160 |
| Ход верхнего продольного суппорта, мм | 68 |

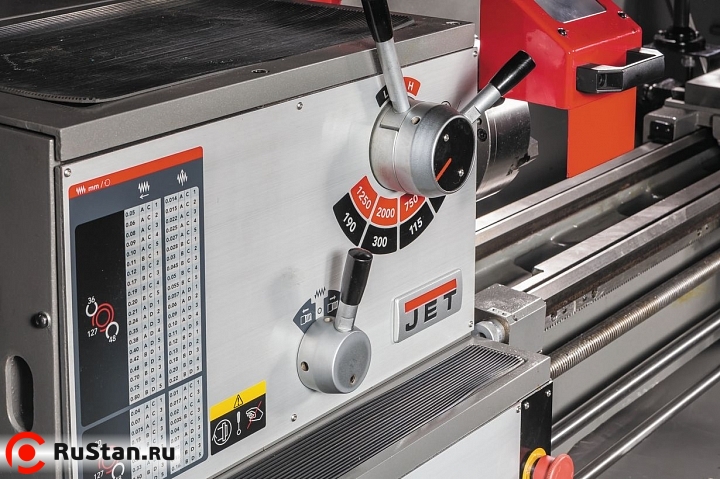

| Диапазон оборотов шпинделя, об/мин | 70-2000 |
| Количество скоростей шпинделя | 8 |
| Внутренний конус шпинделя | MК 5 |
| Передний конец шпинделя | D1-4 (DIN 55029) |

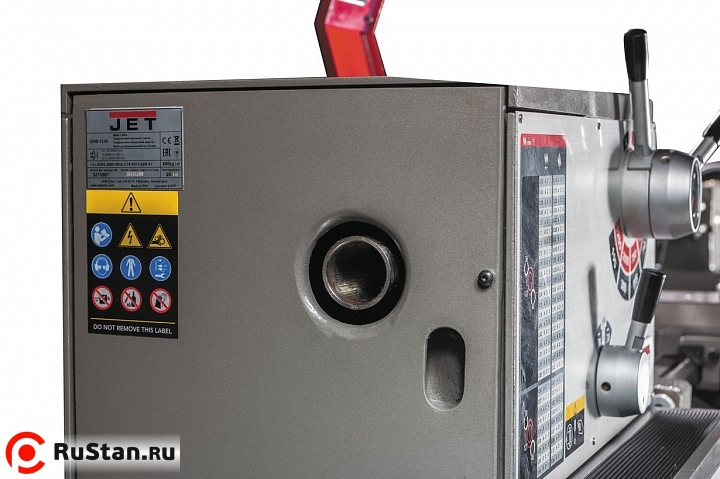

| Диаметр проходного отверстия шпинделя, мм | Ø38 |

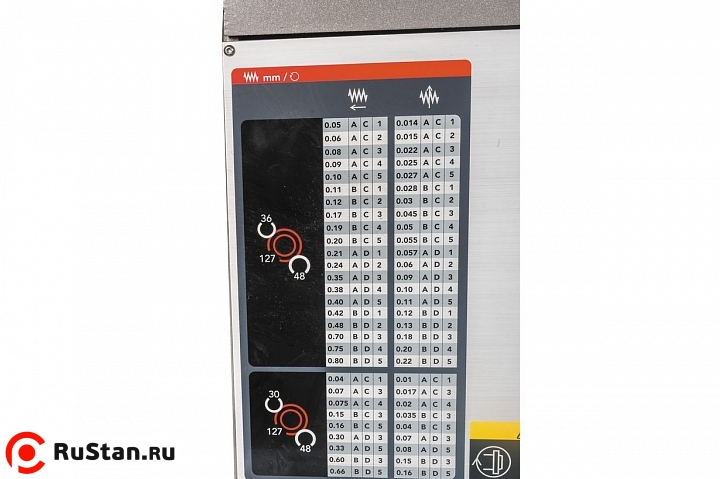

| Диапазон продольной подачи, мм/об | 0,037–0,80 |
| Количество продольных подач | 29 |
| Диапазон поперечной подачи, мм/об | 0,01–0,22 |
| Количество поперечных подач | 29 |

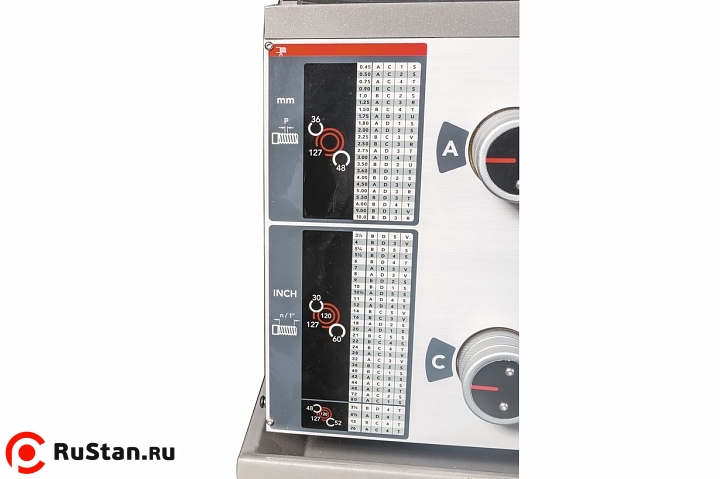

| Диапазон метрической резьбы, мм | 0,45–10 |
| Количество метрических резьб | 23 |
| Диапазон дюймовой резьбы, TPI | 3-1/4 – 80 |
| Количество дюймовых резьб | 32 |
| Шаг продольного ходового винта, мм | 4 |
| Макс. размер инструмента, мм | 16 x 16 |
| Внутренний конус пиноли задней бабки | MК 3 |
| Ход пиноли задней бабки, мм | 95 |
| Наружный диаметр пиноли задней бабки, мм | 32 |
| Диапазон неподвижного люнета, мм | 10 – 73 |
| Диапазон подвижного люнета, мм | 10 – 60 |
| Объем бака СОЖ, л | нет (по заказу 8 л.) |
| Объём масла (ориентировочно), л | 8 |
| Параметры питающей сети | 400В ~3L/PE 50Гц |
| Мощность главного двигателя, кВт | 1,5 кВт (2 л.с.) S1 |
| Общая потребляемая мощность станка, кВт | 1,8 |
| Устройство защиты потребителя, А | 16 |
| Страна производителя | Китай |
| Длина, мм | 1905 |
| Ширина, мм | 760 |
| Высота, мм | 1200 |
| Масса, кг | 650 |
| Габаритные размеры упаковки (ДхШхВ), см | поставляется в 3-х ящиках. 2000Х60Х60; 80Х50Х50; 80Х50Х50 |
| Масса в упаковке, кг | 680/30/24 |
Стандартная комплектация JET GHB-1340A
- Выдвижной поддон для сбора стружки
- Экран защиты зоны резания

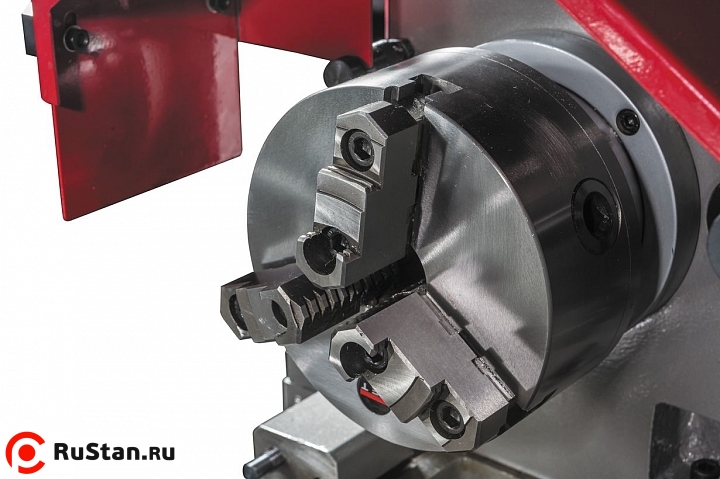

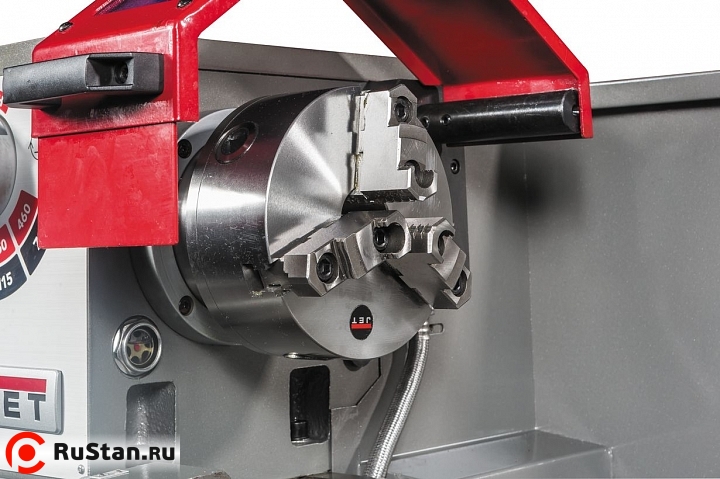

- 3-х кулачковый патрон 160мм с прямыми/обратными кулачками
- 4-х кулачковый патрон 200мм с независимыми кулачками
- Планшайба 300мм

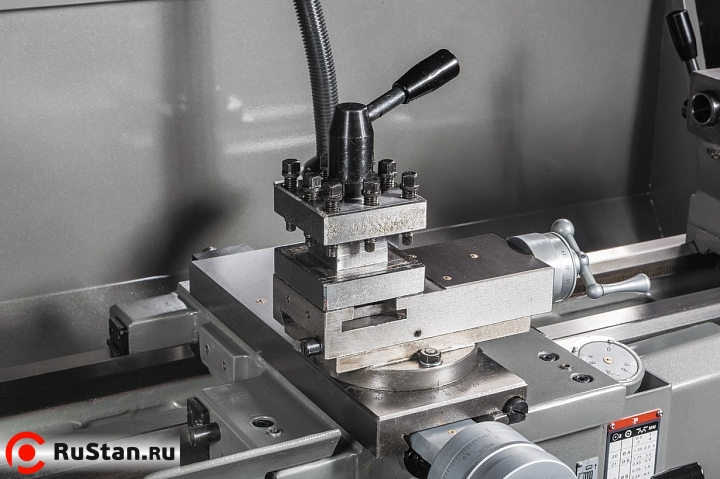

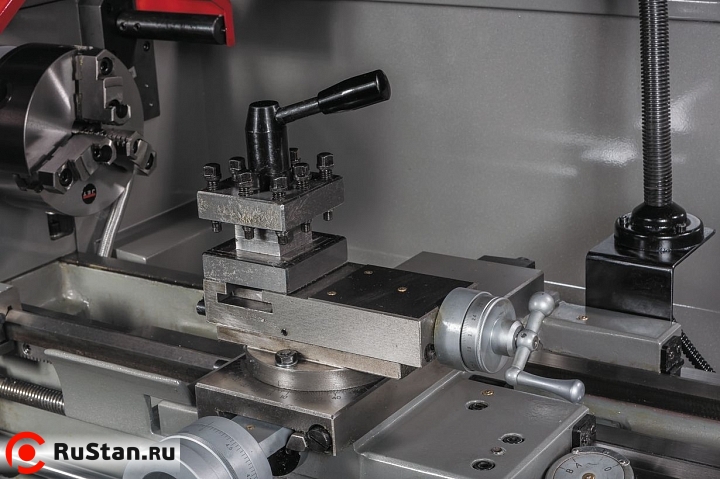

- 4-х позиционный резцедержатель

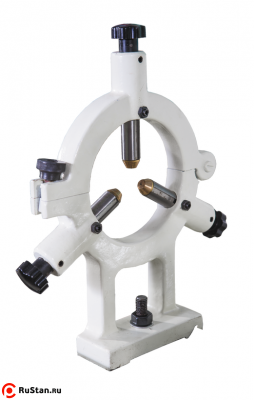

- Неподвижный люнет

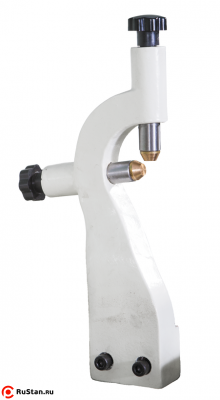

- Подвижный люнет
- Ножной тормоз

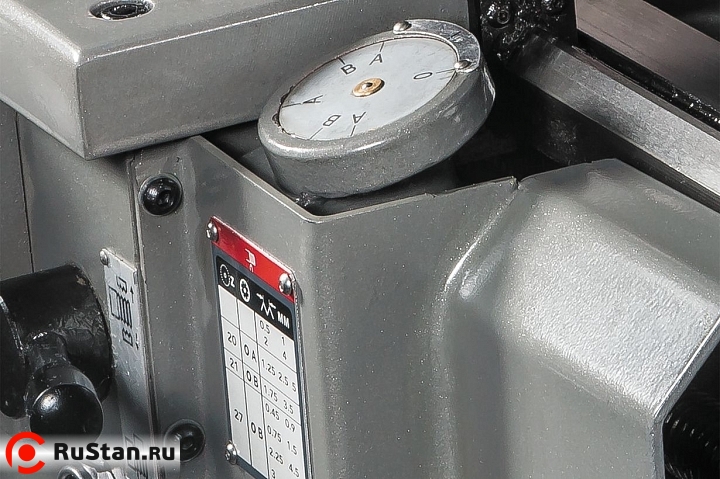

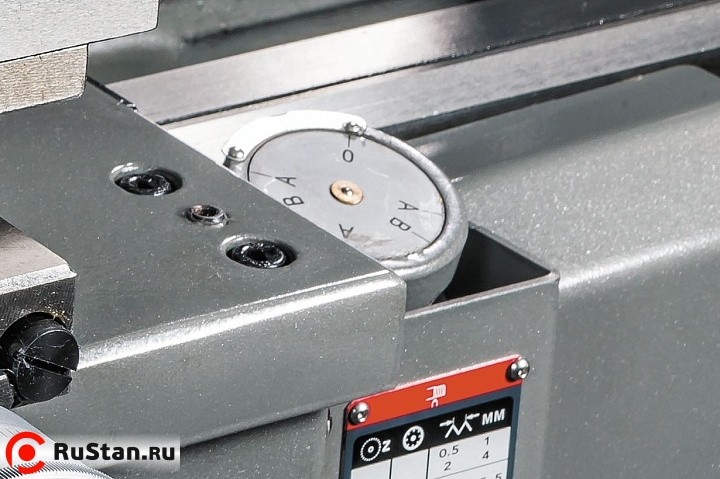

- Указатель резьбы
- Комплект сменных стальных шестерён
- 2 упорных центра MК 3
- Переходная втулка МК 5 / МК 3
- Комплект установочных опор

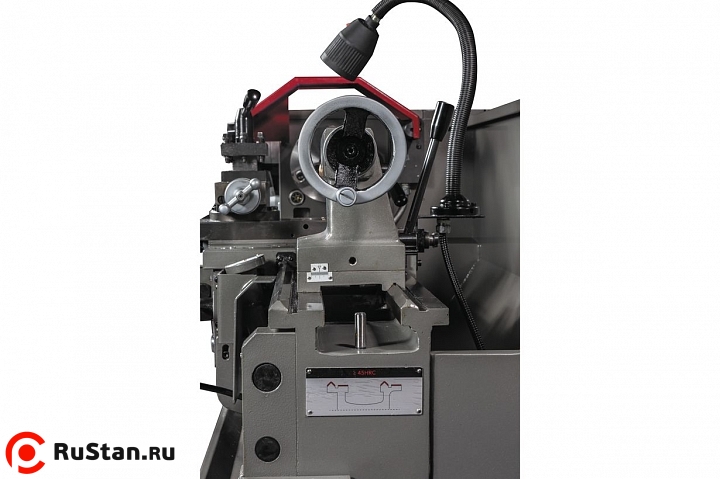

- Лампа освещения рабочей зоны
- Рабочий инструмент в ящике
- Масленка
- Подъемный крюк
- Инструкция по эксплуатации
- Список запасных частей
Комплектация за дополнительную плату
Комментарии и вопросы:
- ответить
- ответить
Отзывы о GHB-1340A:
Достоинства:
Диаметр обработки и длина вполне устраивает
Недостатки:
Сделан на 4+. Местами видны дефекты литья, но на работу это не сказалось. Легкий, не советую обрабатывать тяжелые заготовки.
Комментарий:
Вообщем максимальная экономия на всем, крайние параметры обработки на грани фола. Используется в рем мастерской. По мелочи станка зватает. Для производства не советую.
Покупал(а) для:
мастерской
