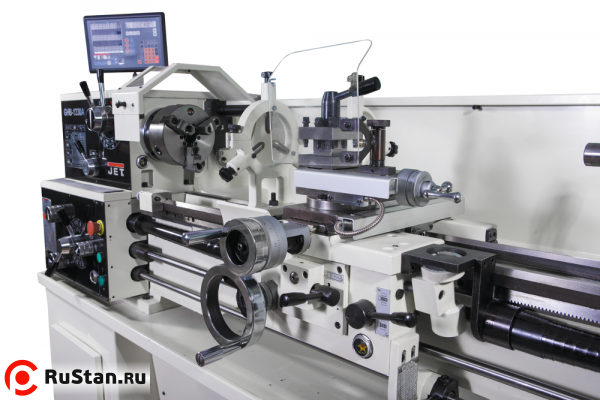

Токарно-винторезный станок JET GHB-1330A DRO с УЦИ

Токарно-винторезный станок GHB-1330A DRO позиционируется компанией JET как профессиональное оборудование для мастерских, автосервисов, небольших предприятий и домашних специалистов по обработке металла. По своей сути, это GHB-1330 A, дооборудованный устройством цифровой индикации (УЦИ). При использовании такого устройства существенно повышается точность обработки и, как следствие, снижается процент возможного брака. Данное оборудование выпускается по промышленному стандарту DIN 8606 (соответствие всех параметров и допусков для станков средней точности). На станке можно обрабатывать заготовки диаметром 330 мм над станиной или 197 мм над суппортом. Скорость оборотов шпинделя от 70 до 2500 об/мин, расстояние между центрами составляет 760 мм. Мощность двигателя 2800 Вт.

Для работы станку требуется напряжение 380В. Направляющие станины станка закаляются в индукционной печи, а затем шлифуются. Такой подход позволяет повысить точность обработки и продлить срок службы изделия. Привод шпинделя станка погружен в масляную ванну. За счет этого привод работает тише, хорошо охлаждается и, как следствие, прослужит дольше. Станок двухвинтовой: его ходовой винт предназначен для нарезания резьбы, а ходовой вал - за точение в режиме автомат. Толчковый режим помогает облегчить переключение режимов работы. GHB-1330A DRO оборудуется автоматической подачей продольного и поперечного суппорта. Предусмотрена регулировка задней бабки в поперечном направлении для обточки конических заготовок.

Преимущества конструкции

• Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606);

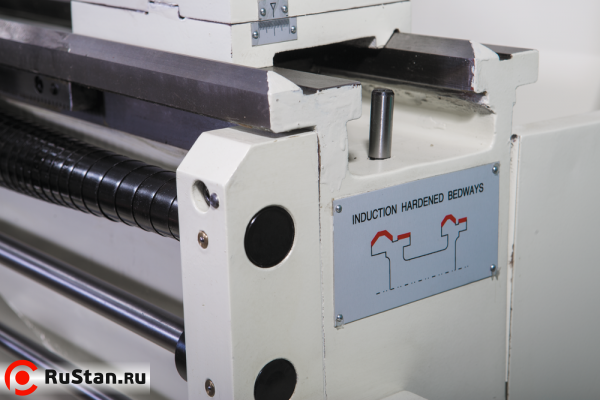

• Закаленные в индукционной печи и отшлифованные направляющие станины;

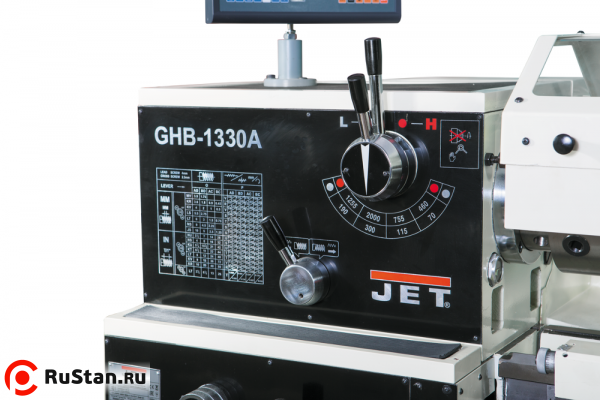

• Коробка передач позволяет нарезать резьбу без замены шестерен;
• Механизм привода шпинделя постоянно работает в масляной ванне;
• Закаленные и отшлифованные шестерни передней бабки;
• Автоматическая подача продольного и поперечного суппорта;
• Регулировка зазоров направляющих при помощи клиновых планок;

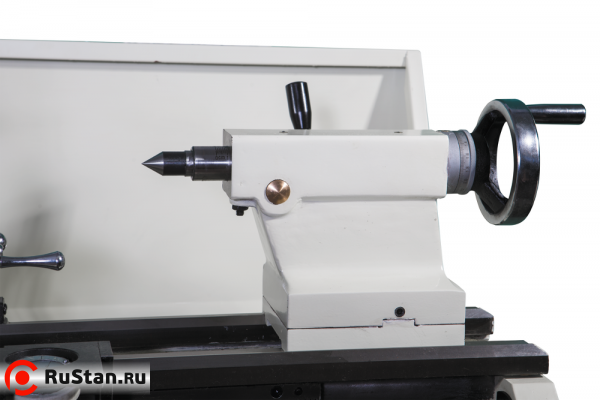

• Регулируемая в поперечном направлении задняя бабка для обточки конусов;
• Возможность левого и правого вращения шпинделя;
• Регулируемая муфта подачи;
• Толчковый режим работы шпинделя;

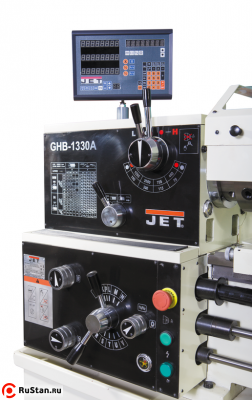

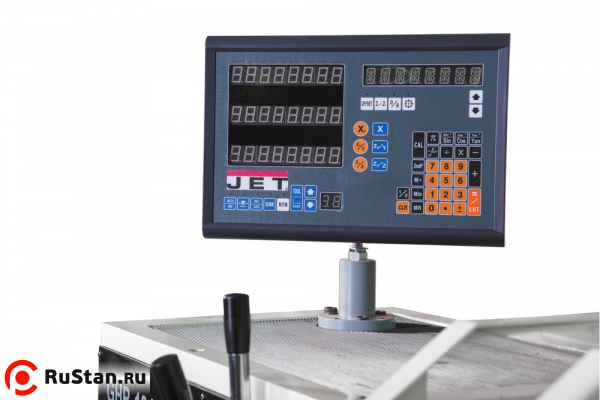

• УЦИ* (Устройство цифровой индикации) по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак(*для станков с УЦИ).

Комплект поставки GHB-1330A DRO

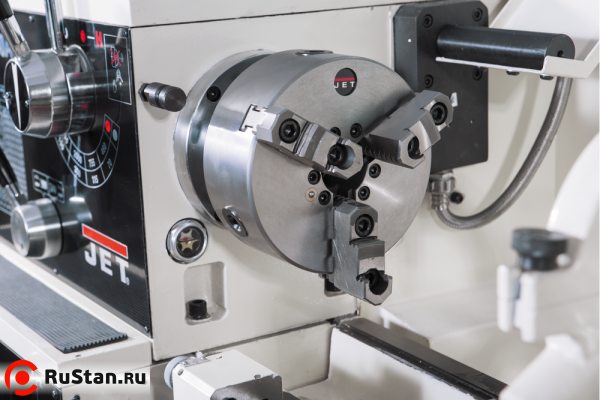

• 3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками
• 4-х кулачковая планшайба Ø200 мм
• Планшайба Ø300 мм

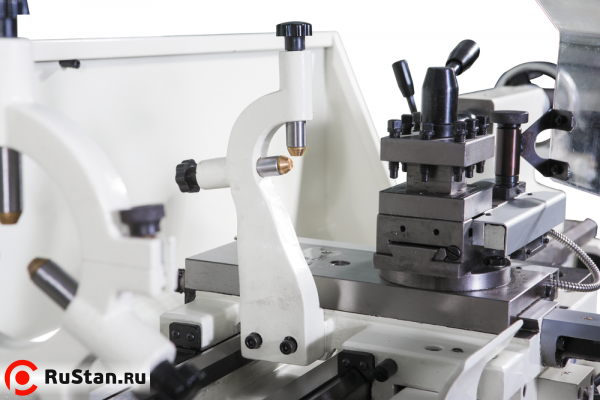

• 4-х-позиционный резцедержатель с фиксатором

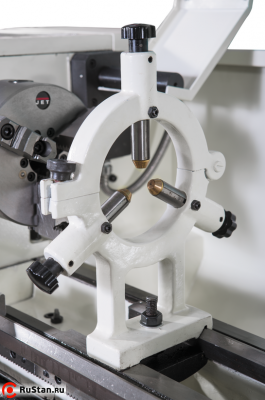

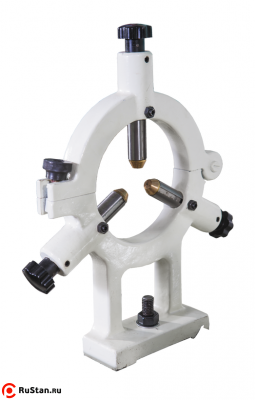

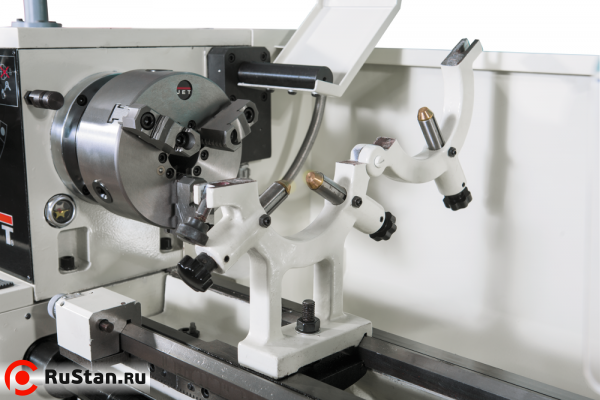

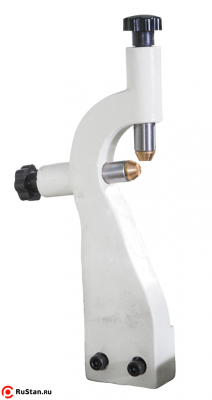

• Подвижный и неподвижный люнеты
• Выдвижной поддон для сбора стружким
• Указатель резьбы
• Ножной тормоз
• Защитный экран патрона с концевым выключателем
• Защитная задняя стенка
• Защита резцедержателя
• 2 не вращающихся центра МК-3
• Переходная втулка МК-5/МК-3
• Набор сменных металлических шестерён
• Комплект установочных опор
• УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак
• Лампа освещения рабочей зоны
• Ключ для 3-х кулачкового патрона
• Ключ резцедержателя
• Концевой упор продольного перемещения
• Ящик с инструментом
• Руководство по эксплуатации
