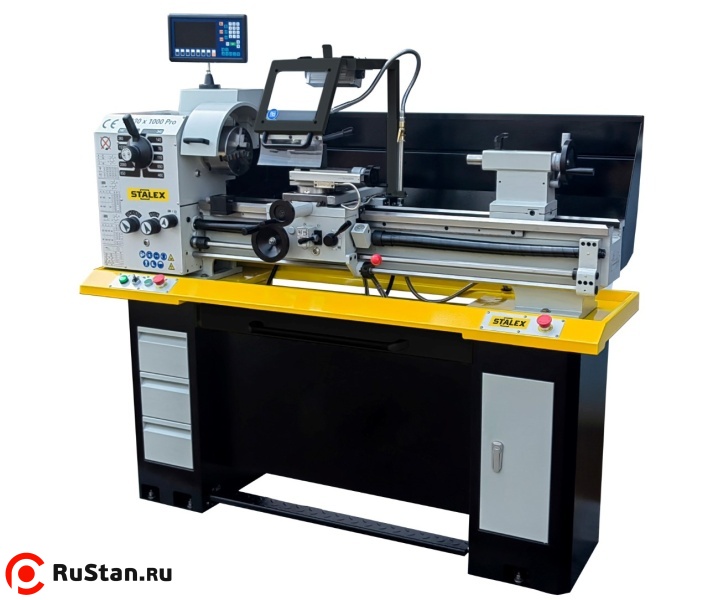

Станок токарный STALEX D330x1000 Pro

Токарно-винторезный станок STALEX D330x1000 Pro предназначен для токарной обработки и нарезания резьбы. Модель оснащена продольной и поперечной автоматическими подачами, устройством цифровой индикации по трём осям и системой подачи СОЖ.

Расстояние между центрами составляет 1000 мм. Диаметр обработки достигает 330 мм над станиной и 215 мм над суппортом. Поперечное перемещение суппорта равно 185 мм, ход верхнего продольного резцедержателя — 85 мм. Допустимое сечение резца составляет 16×16 мм.

Асинхронный главный привод мощностью 1,8 кВт рассчитан на продолжительную работу. Шпиндель с конусом MT5, торцом D1-4 и отверстием 38 мм имеет 12 скоростей в диапазоне 70–2000 об/мин. Пределы продольных и поперечных подач составляют 0,05–0,50 и 0,02–0,20 мм/об соответственно.

Направляющие закалены ТВЧ до 47–53 HRC и отшлифованы. Поперечные салазки движутся по направляющим «ласточкин хвост» с клиновой регулировкой зазора. Электросхема предусматривает защиту от перегрузки; в комплект входят педаль экстренной остановки, LED-лампа, патроны 160 мм, планшайба и оба люнета.

Преимущества

• Расстояние между центрами 1000 мм.
• Диаметр обработки над станиной 330 мм и над суппортом 215 мм.
• Продольная и поперечная автоматические подачи.
• Пятнадцать продольных и пятнадцать поперечных подач.
• Двенадцать скоростей шпинделя от 70 до 2000 об/мин.
• Главный асинхронный привод мощностью 1,8 кВт.
• Шпиндель с торцом D1-4, конусом MT5 и отверстием 38 мм.
• Метрические резьбы 0,25–5 мм и дюймовые 6–96 TPI.
• УЦИ по трём осям в стандартной комплектации.
• Направляющие с закалкой ТВЧ до 47–53 HRC.
• Регулировка поперечных направляющих клиновыми планками.
• Четырёхпозиционный резцедержатель со шкалой углов.
• Система подачи СОЖ и рабочая LED-лампа.
• Защита электросхемы от перегрузки.
• Педаль экстренной остановки входит в комплект.
• Трёх- и четырёхкулачковый патроны 160 мм включены в поставку.

Особенности конструкции

Область применения

• Токарная обработка заготовок в рабочей зоне до 1000 мм между центрами.
• Продольная обработка с автоматической подачей.
• Поперечная обработка с автоматической подачей.
• Нарезание метрических резьб с шагом 0,25–5 мм.
• Нарезание дюймовых резьб 6–96 TPI.
• Токарные работы с подачей СОЖ.

Комплектация

• Патрон 3-х кулачковый Ø160 мм;
• 4-х кулачковый патрон Ø160 мм
• Планшайба
• УЦИ по 3-м осям
• Не вращающийся центр МТ-3
• Защита ходового вала
• LED лампа местного освещения
• Система подачи СОЖ
• Педаль экстренной остановки
• Поддон для стружки
• Подвижный и неподвижный люнеты
• Документация
• Инструментальный ящик
