Токарно-винторезный станок STALEX CM6241/1000

Токарно-винторезный станок STALEX CM6241/1000 имеет расстояние между центрами 1000 мм и автоматические продольную и поперечную подачи. Его резьбонарезные возможности охватывают метрические, дюймовые, модульные и диаметральные резьбы.

Диаметр обточки над станиной составляет 410 мм, над суппортом — 255 мм, над выемкой gap — 580 мм. Выемка имеет длину 190 мм, станина — ширину 250 мм. Поперечный суппорт перемещается на 210 мм, малый продольный — на 140 мм.

Шпиндель с конусом MT6, торцом D1-6 и проходным отверстием 52 мм работает на 16 скоростях в пределах 45–1800 об/мин. Двухступенчатый главный привод имеет мощность 3,0/4,5 кВт. Продольные подачи регулируются в диапазоне 0,05–1,7 мм/об, поперечные — 0,025–0,85 мм/об.

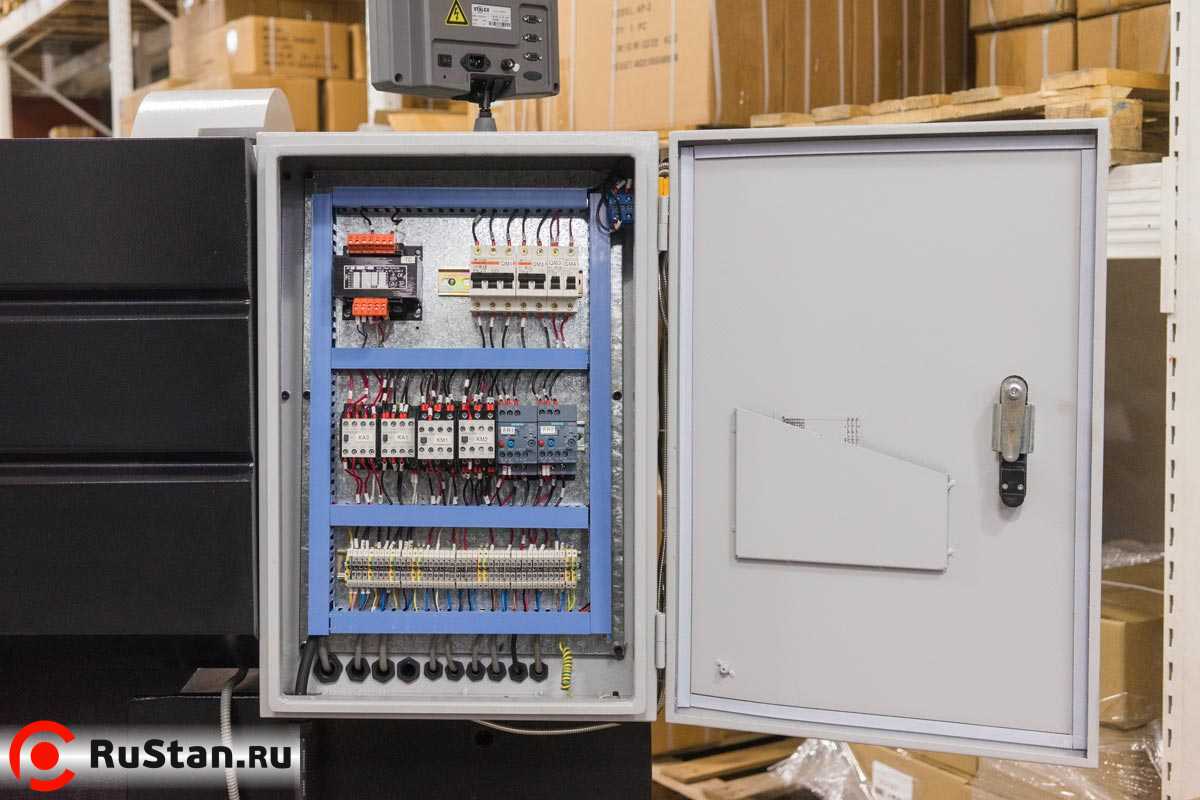

Массивная чугунная станина оснащена шлифованными направляющими, а шестерни гитары для подач и резьбонарезания изготовлены из металла и закалены. Стандартный комплект включает УЦИ Sino по трём осям, СОЖ, LED-лампу, конусную линейку, два люнета и защитные устройства. В электрической части используются компоненты Siemens.

Преимущества

• Расстояние между центрами 1000 мм.
• Диаметр обработки над станиной 410 мм и над суппортом 255 мм.
• Диаметр обработки над gap 580 мм при длине выемки 190 мм.
• Шестнадцать скоростей шпинделя от 45 до 1800 об/мин.
• Двухступенчатый привод мощностью 3,0/4,5 кВт.
• Конус шпинделя MT6 и торец D1-6.
• Отверстие шпинделя диаметром 52 мм.
• Автоматические продольная и поперечная подачи.
• Метрические, дюймовые, модульные и диаметральные резьбы.
• Чугунная станина со шлифованными направляющими.
• Металлические закалённые шестерни гитары.
• УЦИ Sino по трём осям входит в комплект.
• Система СОЖ с насосом 0,1 кВт.
• Смещение задней бабки ±13 мм.
• Комплектная конусная линейка.
• Подвижный люнет Ø13–80 мм и неподвижный Ø13–152 мм.
• LED-освещение и комплект защитных устройств.

Особенности конструкции

Область применения

• Токарные работы при расстоянии между центрами 1000 мм.
• Обработка над выемкой gap диаметром до 580 мм.
• Продольная и поперечная обработка с автоматической подачей.
• Нарезание метрических резьб 0,2–14 мм.
• Нарезание дюймовых резьб 2–72 TPI.
• Нарезание диаметральных резьб 8–44 DP.
• Нарезание модульных резьб 0,3–3,5 MP.
• Обработка конусов с использованием комплектной линейки.

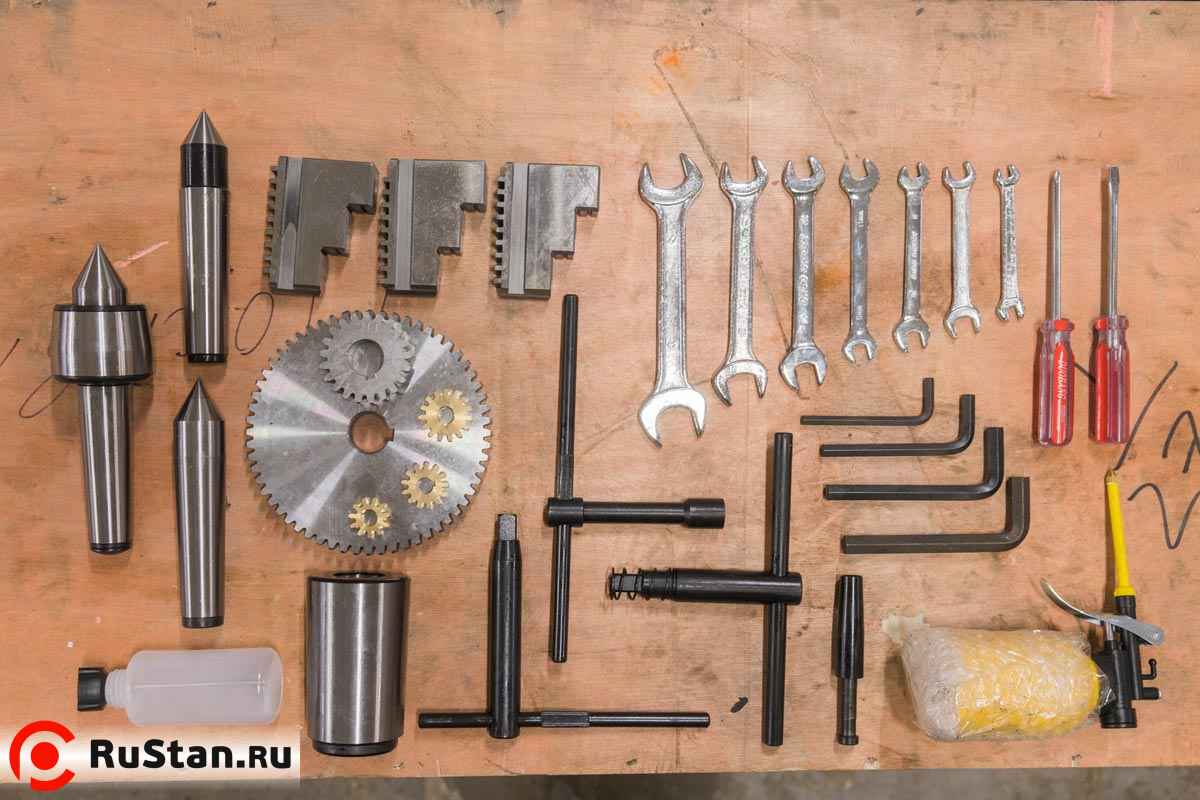

Комплектация

• Патрон 3-х кулачковый Ø200 мм
• 4-х кулачковый патрон Ø250 мм
• УЦИ по 3-м осям (Sino)
• Лампа местного освещения LED
• Защита ходового вала
• Защита патрона
• Защита резцедержателя
• Система подачи СОЖ
• Поддон для стружки
• Упорный не вращающийся центр MT4
• Вращающийся центр МТ-4
• Переходник МТ-4
• Конусная линейка
• Подвижный люнет Ø13-80 мм
• Не подвижный люнет Ø13-152 мм
• Анкерные болты — 6 шт
• Документация
