1 369 179 руб.
с НДС - на 05.11.2024 г.
Модель: | OPTIturn TH 3309V |
|
Артикул: | 3402046 |
|
Производитель: | Optimum (Германия) | |
Сертификат: | Официальный дилер | |
Изготовитель: | Китай |
- Описание
-
Документы
- Комментарии
- Отзывы
- Доставка

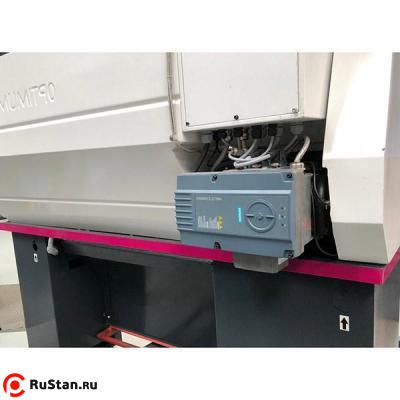

Токарно-винторезный станок OPTIturn TH 3309V. С частотным преобразователем Siemens G110M (встроенное проектирование, высокая энергоэффективность и удобство управления).
Особенности
- Закаленные и шлифованные направляющие оси z
- Маховики с регулируемой шкалой точного измерения 0,04 / 0,02 мм
- Четырехпозиционный стальной резцедержатель
- Несвязанные маховики испытаны в соответствии с EN 23125
- Маховики безопасности с функцией выключения на оси X и Z
- Двухпозиционный переключатель направления вращения по/против часовой стрелки соответствует стандарту EN 23125
- Электрическая система управления на 24-В пост. тока с двухканальной схемой защиты в соответствии с EN 23125
- Защитный экран сверлильного патрона соответствует EN 23125
- Переключатель с функцией определения срока службы соответствует стандарту EN ISO 13849
- Выдвижной ящик для стружки на направляющих
- Устройство аварийного останова с ножной педалью
- Станочный светодиодный светильник, встроенный в защиту от стружки

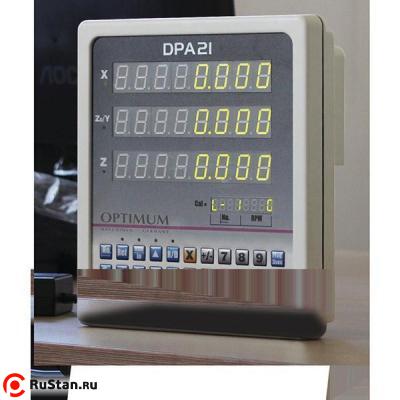

- Цифровой индикатор положения DPA 21
- Простая регулировка скорости с помощью потенциометра
Технические характеристики OPTIturn TH 3309V |
|
---|---|
Характеристика | Значение |
Мощность главного двигателя | 1,5 кВт |
Напряжение питающей сети | 380 В |
РМЦ | 830 мм |
Макс. Ø обработки над станиной | 330 мм |
Диаметр обработки над направляющими | 196 мм |
Диаметр обработки над выемкой станины | 170 мм |
Длина выемки в станине | 430 мм |
Диапазон продольной подачи | 0,052 — 1,392 мм/об |
Количество продольных подач | 32 |
Диапазон поперечных подач | 0,014 — 0,38 мм/об |
Количество поперечных подач | 32 |
Пределы шага нарезаемых метрических резьб | 0.4 — 7 мм/об |
Количество шагов (метрические резьбы) | 26 |
Пределы шага нарезаемых дюймовых резьб | 56-4 ниток на дюйм |
Количество шагов (дюймовые резьбы) | 34 |
Диапазон оборотов (скоростей) | 15 - 2000 об/мин |
Количество передач (скоростей) | 8 |
Шпиндельный патрон | опция |
Диаметр сквозного отверстия в шпинделе | 38 мм |
Конус шпинделя | КМ5 |
Размер державки инструмента (резца) | 16 мм |
Конус пиноли задней бабки | КМ3 |
Перемещение пиноли задней бабки | 110 мм |
Диаметр отверстия в задней бабке | 32 мм |
Ход по оси Х | 98 мм |
Ход по оси Z | 164 мм |
Высота центров | 165 мм |
Ширина направляющих станины | 181 мм |
Вес OPTIturn TH 3309V нетто | 430 кг |

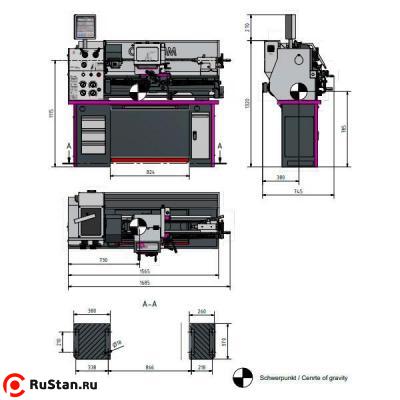

Габариты (ДхШхВ) | 1685x745x1590 мм |
Вес брутто | 480 кг |
Габариты упаковки (ДхШхВ) | 1710x760x1540 мм |
Стандартная комплектация
- Неподвижный люнет с проходным отверстием Ø 6 — 50 мм
- Подвижный люнет с проходным отверстием Ø 8 — 30 мм
- Станочный светодиодный светильник
- Переходная оправка MT 5 — MT 3
- Два невращающихся центра MT 3
- Четырехпозиционный стальной резцедержатель 16 мм
- Сменный комплект зубчатых колес
- Основание станка
- Машина заправлена маслом высшего сорта
- Рабочий инструмент
