Универсальный токарно-винторезный станок METAL MASTER Z41100
Код товара:
52547
Нет в наличии
| Модель: |  |
Z41100 |
| Производитель: |  |
Metal Master |
| Сертификат: |  |
Официальный дилер |
- Описание
-
Документы - Комментарии
- Отзывы
Metal Master Z41100 – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб.

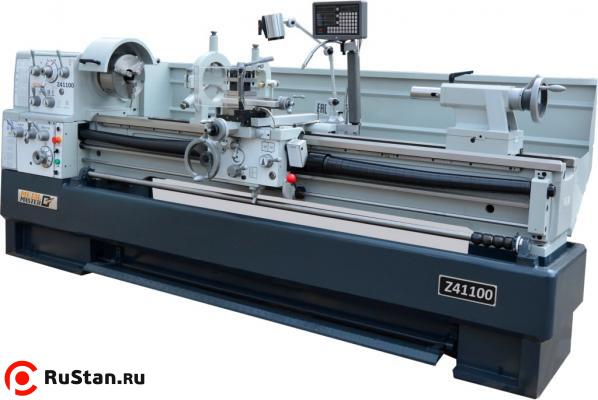

Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»
Технические характеристики Metal Master Z41100 |
|
|---|---|
| Характеристика | Значение |
| Макс. диаметр над станиной | 410 мм |
| Макс. диаметр над выемкой в станине | 640 мм |
| Макс. диаметр над поперечными салазками | 220 мм |
| Ширина станины | 300 мм |
| Расстояние между центрами | 1000 мм |

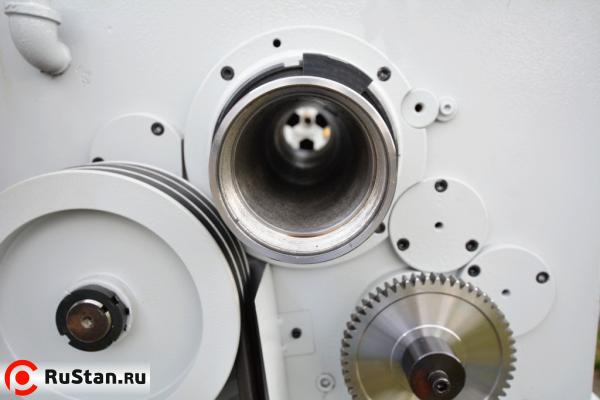

| Диаметр отверстия шпинделя | 58 мм |
| Количество передач | 12 |
| Диапазон скоростей шпинделя | 25-2000 об/мин |
| Конус отверстия шпинделя | MT6 |
| Конус шпинделя задней бабки | MT 4 |
| Торец шпинделя | D1-6 |
| Макс. ход поперечных салазок | 285 мм |

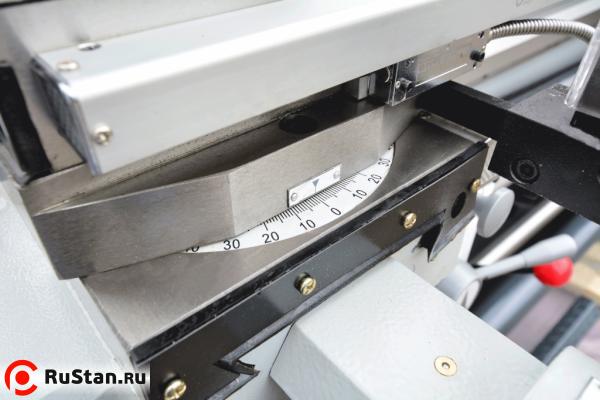

| Макс. ход верхней салазки | 128 мм |

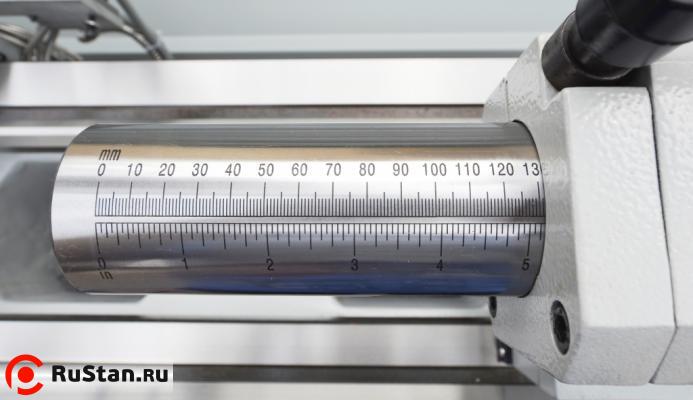

| Макс. ход шпинделя задней бабки | 130 мм |
| Диаметр сквозного отверстия задней бабки | 60 мм |
| Максимальная сечение резца | 25х25 мм |
| Автоматическая продольная подача | 0,031-1,7 мм/об (42 типа) |
| Автоматическая поперечная подача | 0,014-0,784 мм/об (42 типа) |
| Диапазон нарезаемых метрических резьб | 0.1-14 мм/об (41 тип) |
| Диапазон нарезаемых дюймовых резьб | 2-112 ниток/дюйм (60 типов) |
| Диапазон нарезаемых модульных резьб | 0.1-7 МР (34 типа) |
| Диапазон нарезаемых питчевых резьб | 4-112 DP (50 типов) |
| Мощность двигателя | 5,5 кВт |
| Напряжение питания | 380 В, 50 Гц |
| Габаритные размеры (ДхШхВ) | 2250x1120x1620 мм |
| Габаритные размеры станка (ДхШхВ) | 2200х1080х1340 мм |
| Вес Z41100 нетто/брутто | 1580/1844 кг |
Стандартная комплектация Metal Master Z41100

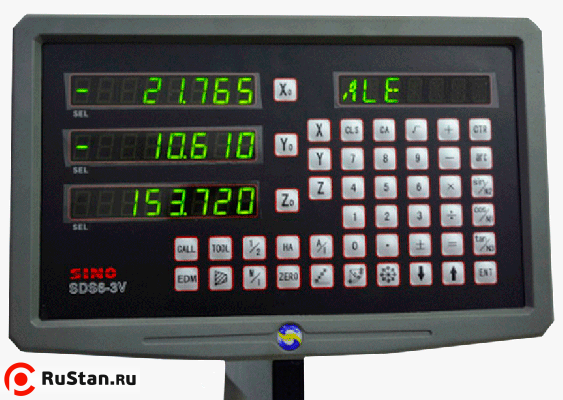

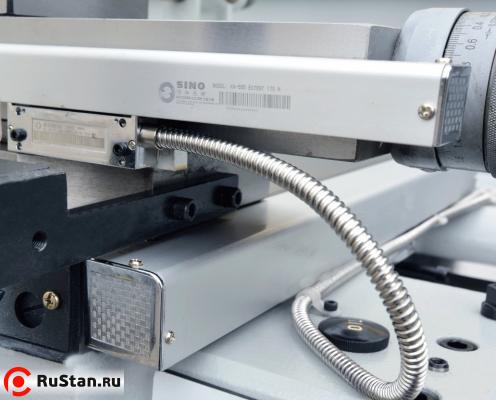

- Цифровой индикатор УЦИ (SINO SDS6-3V) с оптическими линейками для трех осей;

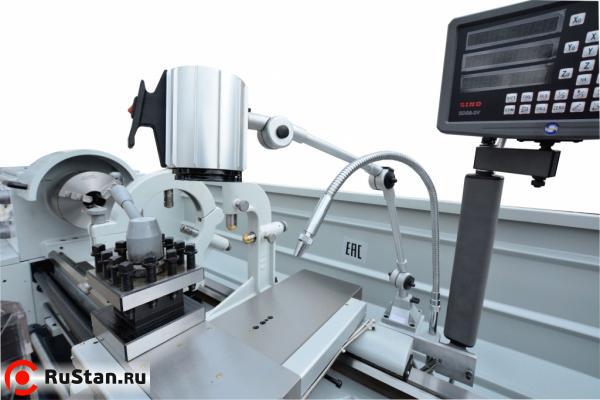

- Система подачи СОЖ:

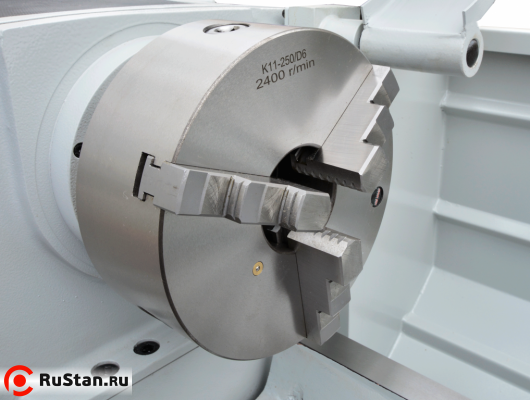

- Патрон трехкулачковый 250 + обратные кулачки;

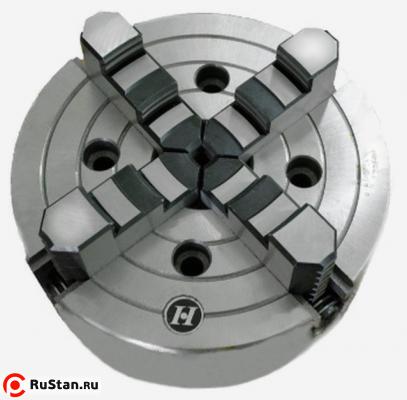

- Патрон четырехкулачковый 300 мм;
- Планшайба 350 мм;

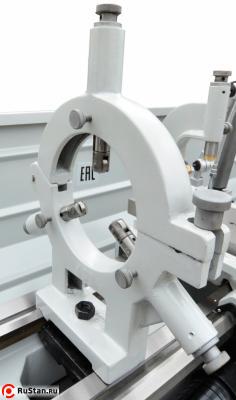

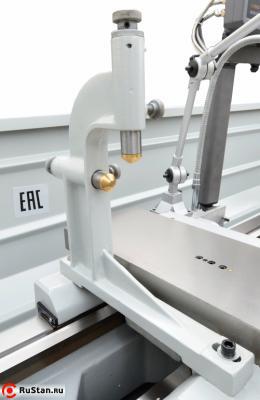

- Люнет подвижный;
- Люнет неподвижный;
- Обратные кулачки – 3 шт;
- Кожух патрона с выключателями;

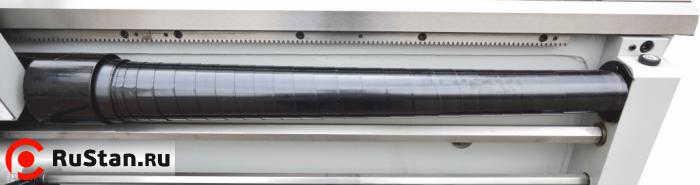

- Защита ходового винта;
- Шпиндельный тормоз;
- Светильник;
- Защитный экран резцедержателя;

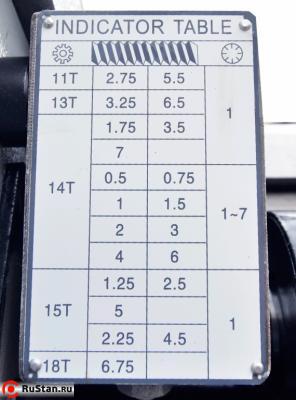

- Резьбоуказатель;
- Четырехпозиционный резцедержатель;
-

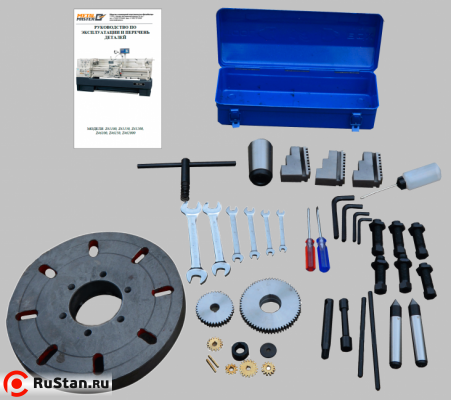

Инструментальный ящик:
- Масленка;
- Ключ резцедержателя;
- Ключ патрона;
- 2 отвертки;
- Набор ключей;
- Набор шестигранников.
- Руководство пользователя.
