Цена для юр. и физ. лиц
2 541 136 руб.
с НДС - на 28.03.2024 г.
Модель:
OPTIturn TH 4210V
Артикул:
3462060
Производитель: Optimum (Германия)
Сертификат: Официальный дилер
Изготовитель: Китай
  • Описание
  • Дополнительная оснастка
  • Документы
  • Комментарии
  • Отзывы
  • Доставка

Токарный станок OPTIturn TH 4210V - точный и надежный токарный станок для серийного производства.

Особенности

  • Закаленные и шлифованные направляющие станины.
  • Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.
  • Закаленные шлифованные шестерни и валы передней бабки.
  • Быстродействующая коробка подач закрытого типа с закаленными шлифованными шестернями и валами, работающими в масляной ванне и установленными на прецизионные подшипники.
  • Все метрические и дюймовые резьбы устанавливаются рукоятками на панели управления, без использования сменных шестерен.
  • Радиальное биение шпинделя менее 0,015 мм
  • Центральная система смазки направляющих.
  • Система подачи СОЖ: удобный и гибкий шланг подачи СОЖ с дозирующим краном.
  • Механический тормоз шпинделя.
  • Перегрузочная муфта ходового винта.
  • Задняя бабка может быть смещена на ± 13 мм для точения длинных конусов
  • Продольная и поперечная подачи суппорта
  • Поворотная на 360° верхняя каретка суппорта
  • Цена деления лимба маховиков верхней/поперечной кареток суппорта 0,02/0,04 мм
  • Цена деления лимба маховика пиноли задней бабки 0,025 мм
  • Правое/левое направление вращения шпинделя
  • Защитный экран
  • Станочный светильник
  • Кнопка аварийного отключения станка, запирающийся главный выключатель
  • Спиральный кожух ходового винта
  • Подставка под станок с отделениями под инструмент
  • Произведено согласно нормам DIN 8606
  • Цифровой указатель положения DPA 2000S
  • Дисплей скорости
  • Значительное сокращение сроков производства
  • Более высокая точность работы
  • Уровень ошибок уменьшается
  • Четко расположенная клавиатура
  • Стеклянные весы

Технические характеристики OPTIturn TH 4210V

Характеристика Значение
Мощность главного двигателя 5,5 кВт
Напряжение питающей сети 380 В
РМЦ 1000 мм
Макс. Ø обработки над станиной 420 мм
Диаметр обработки над направляющими 250 мм
Диаметр обработки над выемкой станины 590 мм
Длина выемки в станине 260 мм
Диапазон продольной подачи 0,05 - 1,7 мм/об
Количество продольных подач 17
Диапазон поперечных подач 0,025 - 0,85 мм/об
Количество поперечных подач 17
Пределы шага нарезаемых метрических резьб 0,2 - 14 мм/об
Количество шагов (метрические резьбы) 39
Пределы шага нарезаемых дюймовых резьб 72 - 2 ниток/дюйм
Количество шагов (дюймовые резьбы) 45
Пределы шага нарезаемых трапецеидальных резьб 8 - 44
Количество шагов (трапецеидальные резьбы) 21
Пределы шага нарезаемых модульных резьб 0,3 - 3,5
Количество шагов (модульные резьбы) 18
Диапазон оборотов (скоростей) 30 - 3000 об/мин
Количество передач (скоростей) 2
Шпиндельный патрон опция
Диаметр сквозного отверстия в шпинделе 52 мм
Конус шпинделя КМ6
Размер державки инструмента (резца) 25x25 мм
Конус пиноли задней бабки КМ4
Перемещение пиноли задней бабки 120 мм
Диаметр отверстия в задней бабке 50 мм
Ход по оси X 140 мм
Ход по оси Z 230 мм
Высота центров 210 мм
Ширина направляющих станины 250 мм
Вес OPTIturn TH 4210V нетто 1160 кг

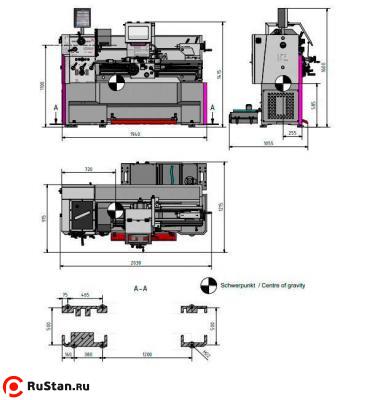

Габариты (ДхШхВ) 1940x1215x1600 мм
Вес брутто 1352 кг
Габариты упаковки (ДхШхВ) 2060х900х1650 мм

Стандартная комплектация

  • Устройство цифровой индексации (УЦИ) на три оси
  • Быстросменный картриджный резцедержатель SWH
  • Сменный картридж 20х100 мм тип D
  • Оправка МK 6 ― МK 4
  • Упорный центр МК 4
  • Неподвижный люнет Ø 15 — 105 мм
  • Подвижный люнет Ø 10- 65 мм
  • Планшайба Ø 350 мм
  • Станочный светильник
  • Комплект сменных шестерен
  • Система подачи СОЖ
  • Комплект обслуживающего инструмента
  • Первая заправка маслом
  • Руководство по эксплуатации
  • Не забудьте приобрести токарный патрон!
