Цена для юр. и физ. лиц
1 990 472 руб.
с НДС - на 22.11.2024 г.
Купить в лизинг Сравнить Избранное
Модель:
ZM 50100 DRO RFS
Артикул:
00000019695
Производитель: Metal Master
Сертификат: Официальный дилер
  • Описание
  • Документы
  • Видео
  • Комментарии
  • Отзывы

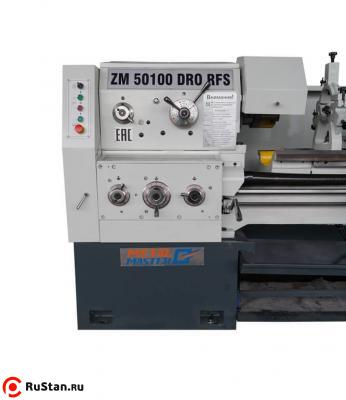

Metal Master ZM 50100 DRO RFS – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модульных и питчевых резьб.

Особенности:

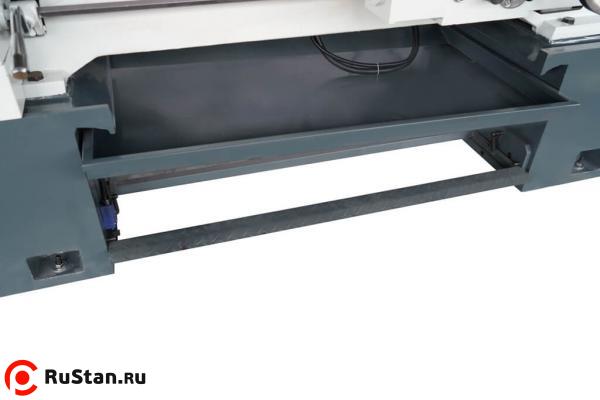

  • Массивная литая станина из серого чугуна;
  • Массивная чугунная тумба;
  • Удобная эргономичная конструкция;
  • Система быстрого перемещения суппорта (RFS);
  • Мощный и надежный двигатель 7.5 кВт;
  • Широкий диапазон нарезаемых резьб;

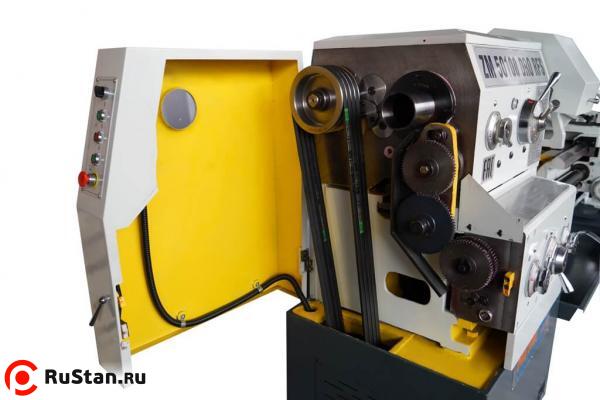

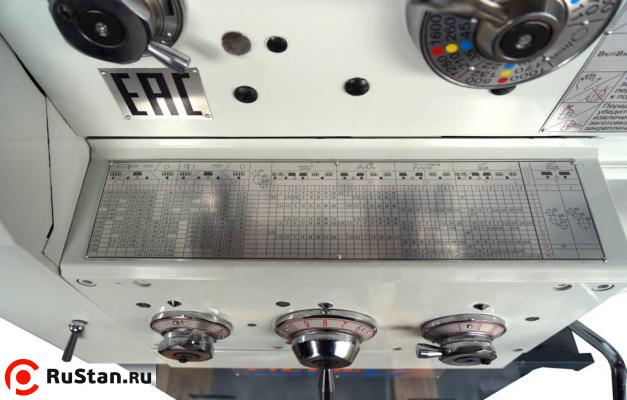

  • Многоступенчатая коробка передач;
  • Увеличенный диаметр проходного отверстия – 82 мм;

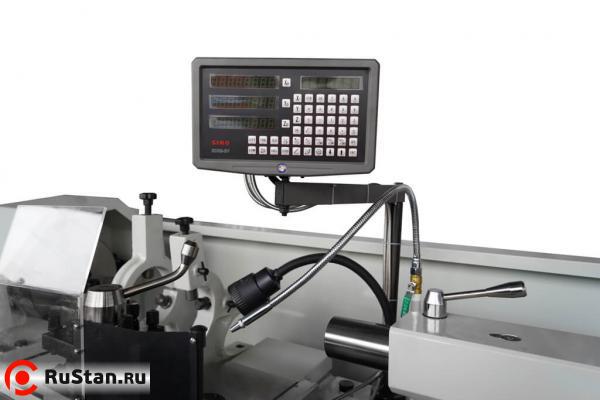

  • Трехосевое УЦИ;
  • Расширенная базовая комплектация.

Технические характеристики токарно-винторезного станка METAL MASTER ZM 50100 DRO RFS

Характеристика Значение
Макс. диаметр обработки над станиной, мм 500
Макс диаметр обработки над суппортом, мм 300
Макс. диаметр обработки над выемкой в станине (ГАП), мм 710
Длина выемки в станине, мм 240
Расстояние между центрами, мм 1000
Ширина станины, мм 390
Диаметр сквозного отверстия шпинделя, мм 82
Торец шпинделя Cam lock D8
Конус шпинделя Metic #90(1:20)
Количество передач 24
Диапазон скоростей шпинделя, об/мин 9~1600
Диапазон нарезаемых метрических резьб, мм 0.5~224
Диапазон нарезаемых дюймовых резьб, ниток на дюйм 1/8~72
Диапазон нарезаемых модульных резьб 0.5~112
Диапазон нарезаемых питчевых резьб 56~1/4 Dp
Диапазон автоматической продольной подачи, мм/об 0.028~6.43 (93 вида)
Диапазон автоматической поперечной подачи, мм/об 0.012~2.73 (93 вида)
Быстрый продольный холостой ход суппорта, м/мин 4,5 (50 Гц)
Быстрый поперечный холостой ход суппорта, м/мин 1,9 (50 Гц)
Шаг ходового винта, мм 12
Макс. сечение резца, мм 25х25
Макс. угол поворота верхней салазки суппорта ±90°
Макс. ход верхней салазки суппорта, мм 145
Макс. ход поперечной салазки суппорта, мм 360

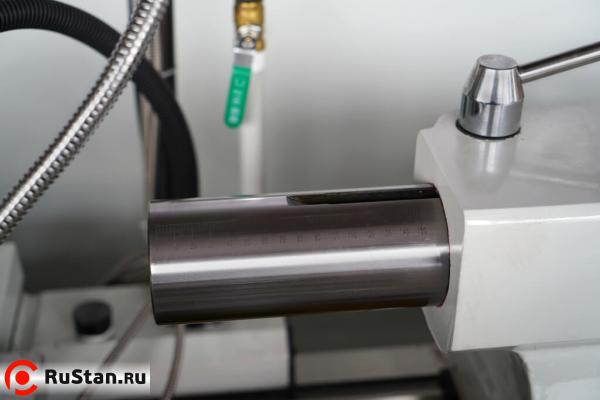

Диаметр пиноли задней бабки, мм 75
Макс. ход пиноли задней бабки, мм 150
Конус пиноли задней бабки МТ 5
Мощность двигателя, кВт 7,5
Напряжение, В 380
Масса нетто, кг 2400
Масса брутто, кг 2800
Габаритные размеры (ДхШхВ), мм 2700x1080x1450
Размеры упаковки (ДхШхВ), мм 3250х1150х1900

Стандартная комплектация:

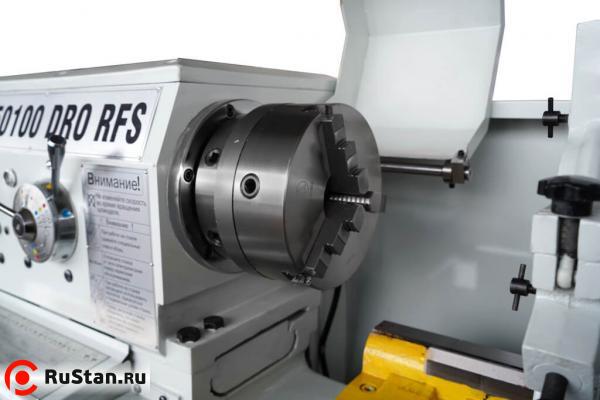

  • 3-х кулачковый патрон 250 мм;
  • 4-х кулачковый патрон 320 мм;

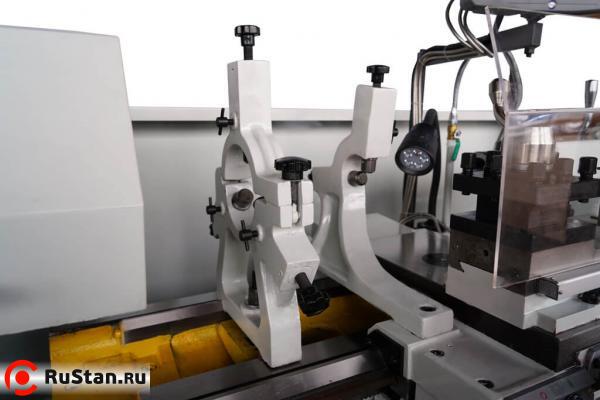

  • Неподвижный люнет 20-130 мм;
  • Подвижный люнет 20-80 мм;
  • Планшайба 630 мм;
  • Защита патрона;
  • Защита от брызг;

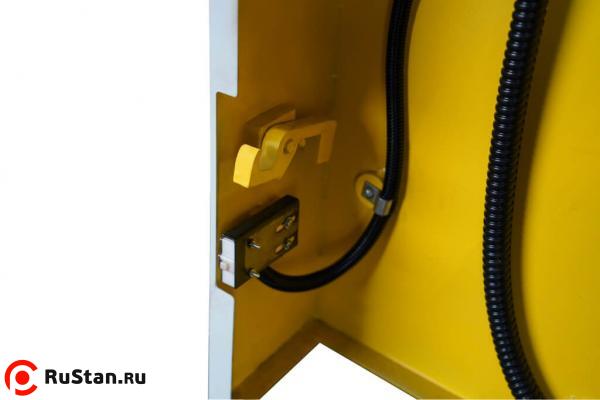

  • Ножной тормоз;
  • 3-осевое УЦИ;
  • Защита суппорта;
  • Быстрый холостой ход суппорта по двум осям (RFS);

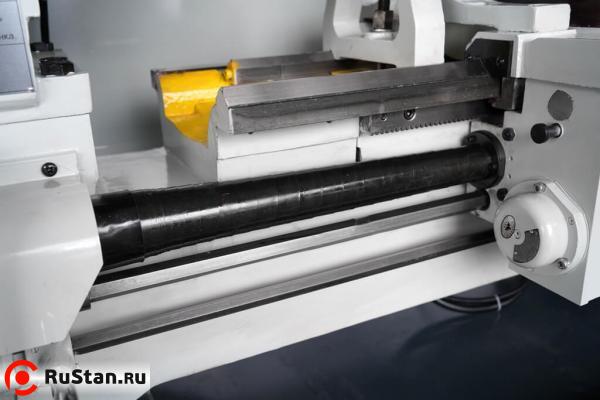

  • Защита ходового винта;
  • Инструментальный ящик с набором ЗИП;
  • Инструкция по эксплуатации на русском языке.
