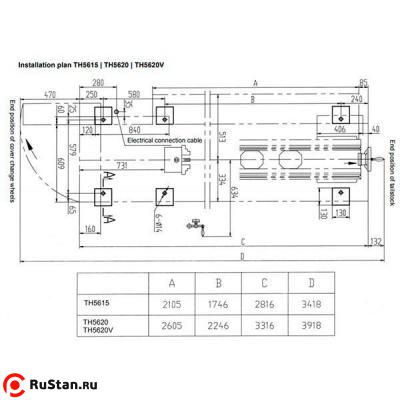

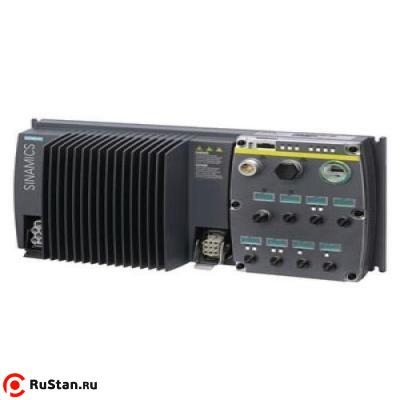

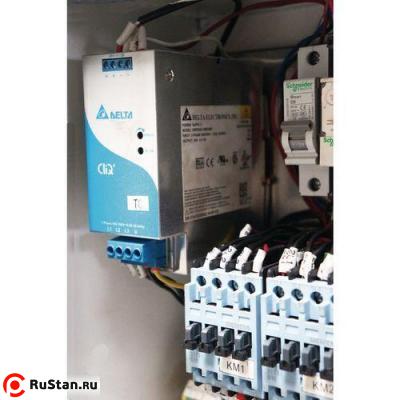

Станок токарный винторезный OPTIturn TH 5620V

Токарно-винторезный станок по металлу OPTIturn TH 5620V применяется в условиях тяжелого машиностроения, обладает высокой точностью и долговечностью.

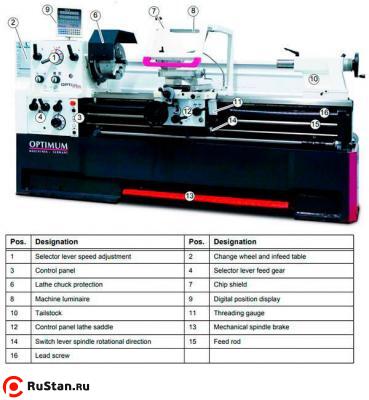

Особенности

• Основные узлы токарно-винторезного станка отлиты из чугуна, свойства которого позволяют иметь хорошую жесткость и устойчивость к вибрациям.
• Рабочие поверхности шпинделя термически обработаны и отшлифованы на шлифовальных станках. Точность изготовления шпинделя токарно-винторезного станка позволяет добиться минимального радиального биения 0,015 мм, высокую плавность и точность вращения.
• Посадочные поверхности позволяют устанавливать токарные патроны DIN ISO 702-2 и оснастку. Для сокращения времени на настройку токарно-винторезного станка и удобства при работе, на станке установлено устройство цифровой индикации DPA 21, где отображаются действительные обороты шпинделя.
• Токарно-винторезный станок имеет удобную и оригинальную конструкцию коробки скоростей и подач. Работа шестерен валов происходит в масляной ванне, что очень важно для увеличения плавности, бесшумности и длительности эксплуатационного периода.
• Для контроля нарезания резьбы на токарно-винторезном станке установлен датчик. Настройка на различные виды резьбы осуществляется при помощи сменных шестерен. Аварийная остановка производится ножной педалью.
• Суппорт токарно-винторезного станка перемещается по направляющим станины, которые имеют высокую геометрическую точность изготовления, поверхностную закалку и шлифовку. Благодаря высокому качеству производства направляющих достигается плавности и точность перемещения.
  Регулирование и настройка производится регулировочными клиньями. Смазка направляющих производится централизовано, системой смазки.
• Обработка коротких конических и фасонных поверхностей на станке выполняется при помощи поворота верхних салазок суппорта на ±90°. Резцы устанавливаются в 4-х позиционном резцедержателе. Установку призматических резцов с четырьмя гранями осуществляют при помощи резцедержателя 32 x 150, для других видов резцов применяется быстросменный резцедержатель SWH 7-C. Ручное перемещение по координатным осям выполняется при помощи маховиков с лимбами. Включение продольной автоматической подачи происходит рукояткой с четырьмя эксцентриковыми зажимами.
• Длинные заготовки и конуса на токарно-винторезном станке обрабатываются при помощи задней бабки, которую можно смещать на ±15°. В пиноль с коническим отверстием МК5 устанавливается осевой инструмент и разнообразная оснастка для крепления инструмента с другими видами хвостовиков. Ход пиноли составляет 180 мм, перемещение выполняется маховиком с лимбом и фиксируется рукояткой.
• Удаление биения и прогиба заготовок на токарно-винторезном станке не допускается за счет применения люнетов, подвижного и неподвижного.
• Охлаждение инструмента и заготовки на станке организовано централизовано, благодаря системе подачи СОЖ. Для сбора и хранения отработанной жидкости предусмотрен бак. Контроль объема контролируется индикацией уровня заполнения. Защита глаз от летающей стружки на токарно-винторезных станках обеспечена большим прозрачным экраном. Безопасность от внезапного включения токарно-винторезного станка и вращения патрона производится защитным кожухом с конечными выключателями.
• Дополнительное местное освещение производится станочным светильником.

Устройство цифровой индикации DPA 21

• Индикация скорости.
• Значительное снижение времени производства.
• Более точная работа.
• Вероятность ошибок сведена к минимуму.
• Стеклянная масштабная линейка.

Шпиндель

• Закален и отшлифован.
• Работает в масляной ванне.
• Установлен на прецизионные подшипники.
• Шестерни закалены и отшлифованы, что обеспечивает их плавный ход.

Суппорт

• Точно обработанный.
• Цена деления лимба маховиков верхней/поперечной кареток суппорта 0,02/0,04 мм.
• Все направляющие настраиваются регулировочными клиньями.
• Закаленные шлифованные шестерни и валы, работающие в масляной ванне.
• Диапазон регулировки верхней каретки ± 90°.

Стандартная комплектация

• Оправка переходная МК7 / МК5;
• Упорный центр МК5;
• Вращающийся центр МК5;
• Неподвижный люнет, проходное отверстие 165 мм;
• Подвижный люнет, проходное отверстие 95 мм;
• Быстросменный резцедержатель SWH 7-C;
• 1 резцедержатель 32 x 150 Typ D для четырехгранного призматического резца;
• СОЖ;
• Станочный светильник;
• Набор сменных шестерней.
• Не забудьте приобрести токарный патрон!
