Станок токарно-винторезный STALEX C6256/3000

Токарно-винторезный станок STALEX C6256/3000 выполняет точение, сверление и нарезание резьб на заготовках из чёрных и цветных металлов и обрабатываемых резанием полимеров. Расстояние между центрами составляет 3000 мм, допустимый вес заготовки в центрах — 1450 кг.

Диаметры обточки равны 560 мм над станиной и 355 мм над поперечным суппортом. Со снятым мостиком максимальный диаметр вращения в зоне выемки составляет 785 мм. Стандартный четырёхпозиционный резцедержатель рассчитан на инструмент сечением до 25×25 мм.

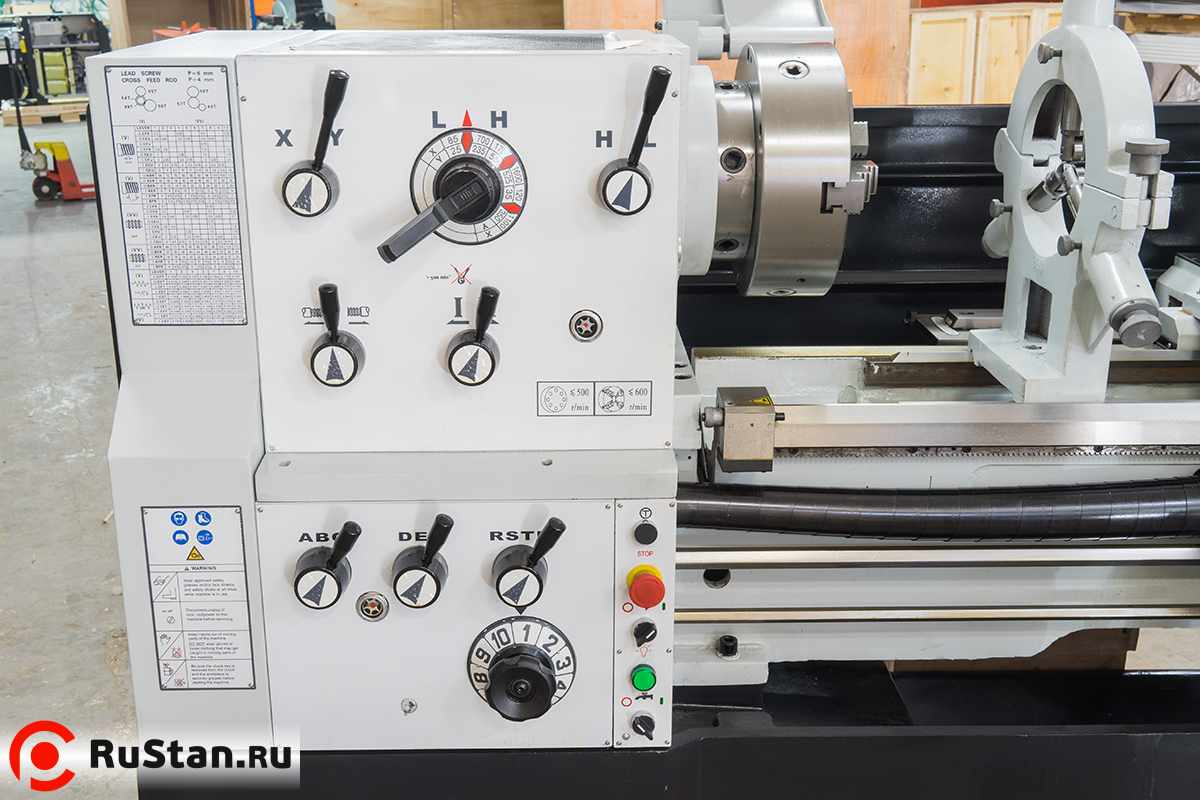

Шпиндель с конусом МТ-7 и присоединением Camlock D1-8 имеет проходное отверстие 80 мм. Мощность главного привода — 7,5 кВт, число ступеней вращения — 12. Коробка подач обеспечивает 35 продольных значений 0,059–1,646 мм/об и 42 поперечных значения 0,020–0,573 мм/об.

Монолитные станина и основание отлиты из чугуна. Направляющие HRC 53–55 и шестерни коробок закалены и отшлифованы. Комплект включает УЦИ Sino, конусную линейку и систему СОЖ; защитный экран патрона и ножной тормоз снабжены концевыми выключателями.

Преимущества

• Расстояние между центрами 3000 мм.
• Диаметр обточки над станиной 560 мм.
• Диаметр обточки над поперечным суппортом 355 мм.

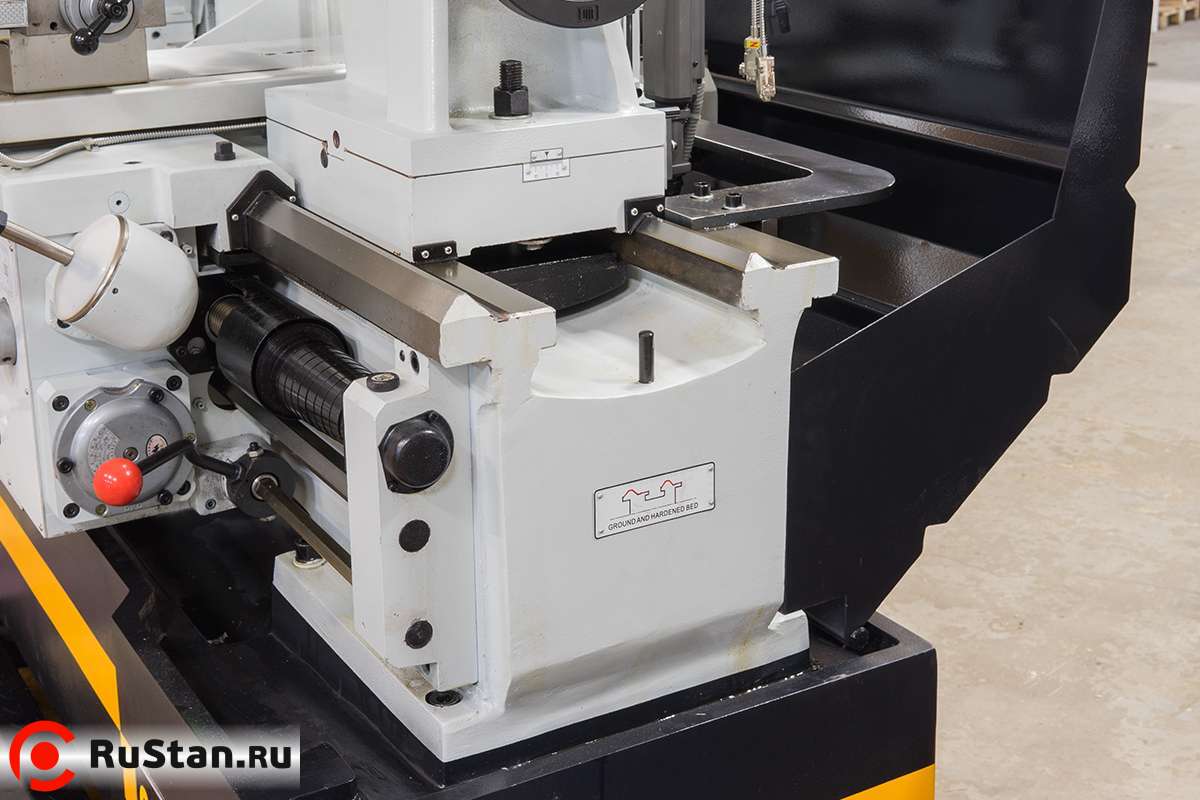

• Съёмный мостик длиной 170 мм; максимальный диаметр вращения в выемке 785 мм.
• Допустимый вес заготовки в центрах 1450 кг.
• Двенадцать скоростей шпинделя.
• Проходное отверстие шпинделя 80 мм.
• Присоединение Camlock D1-8 по DIN55029.
• Главный привод мощностью 7,5 кВт.
• 35 продольных подач в пределах 0,059-1,646 мм/об.
• 42 поперечных подач в пределах 0,020-0,573 мм/об.
• Ускоренное продольное перемещение 4,5 м/мин и поперечное 1,9 м/мин.
• Нарезание метрических, дюймовых, модульных и питчевых резьб.
• Закалённые ТВЧ и отшлифованные направляющие HRC 53–55.
• Регулировка зазоров направляющих клиновыми планками.

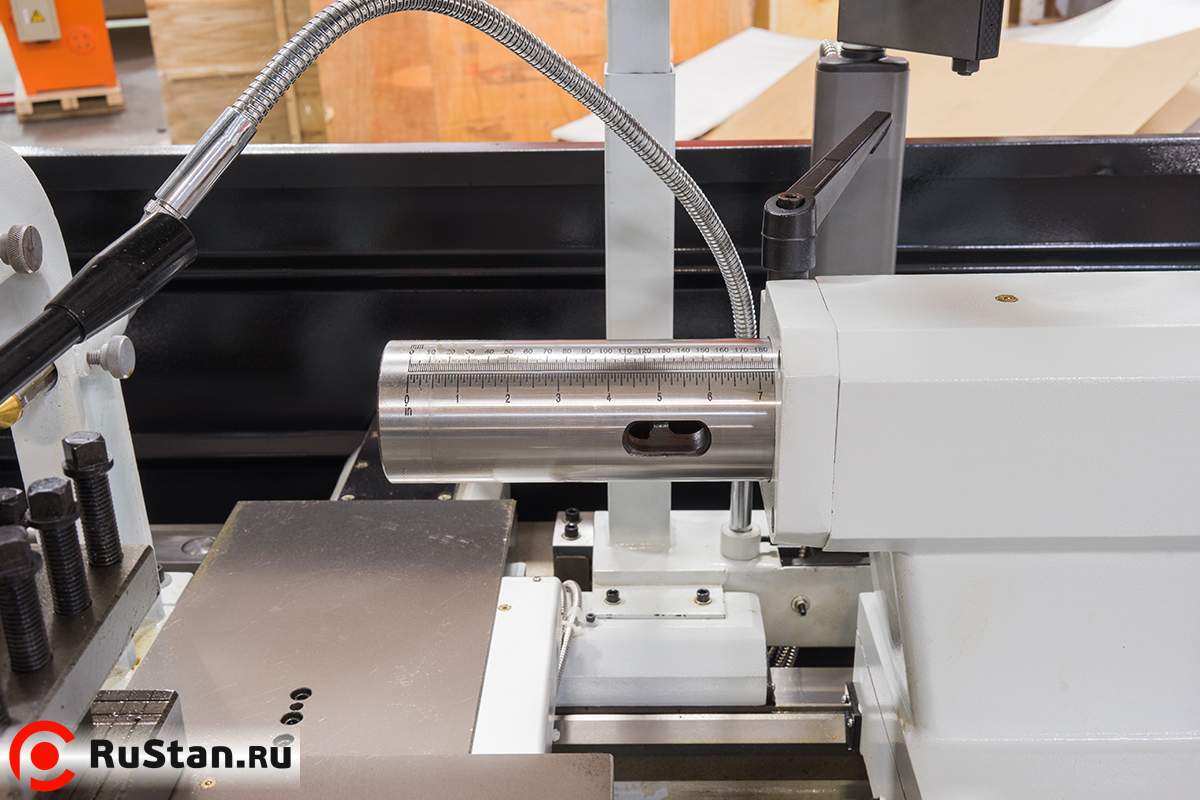

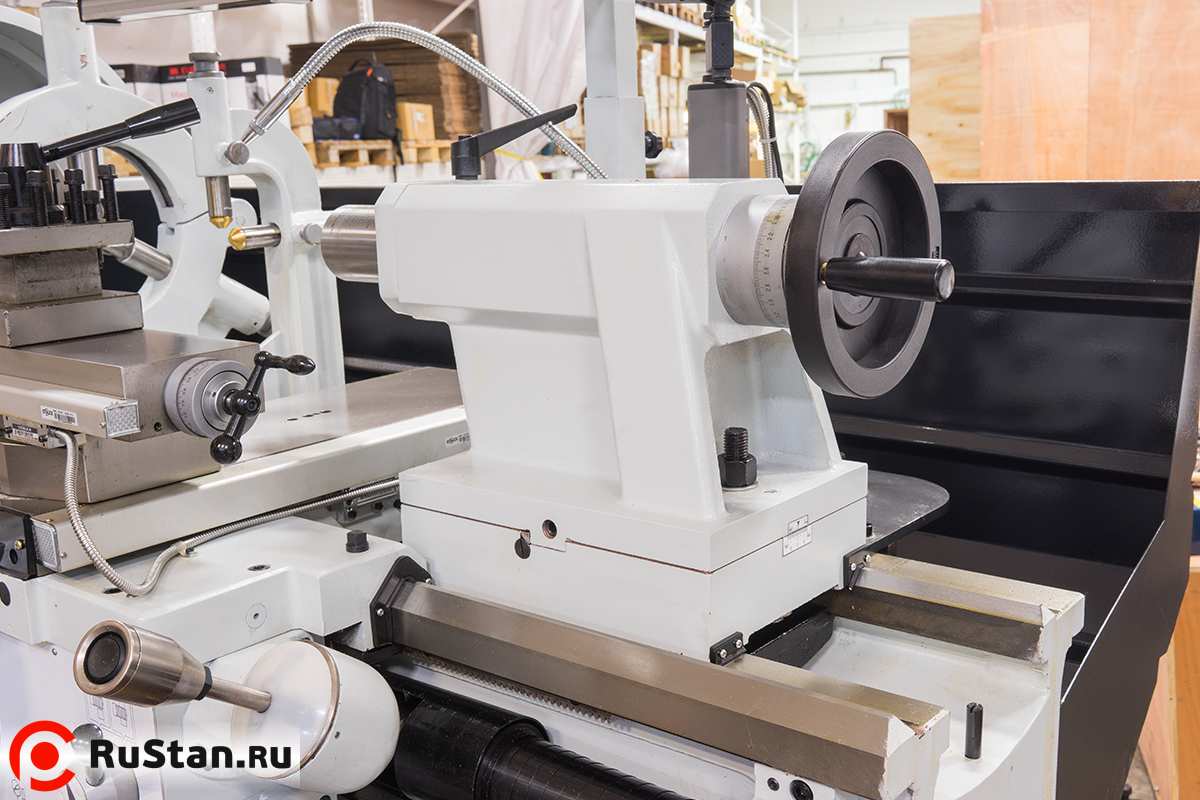

• Шкалы на пиноли задней бабки и маховике.
• Смещение задней бабки для обточки конусов.

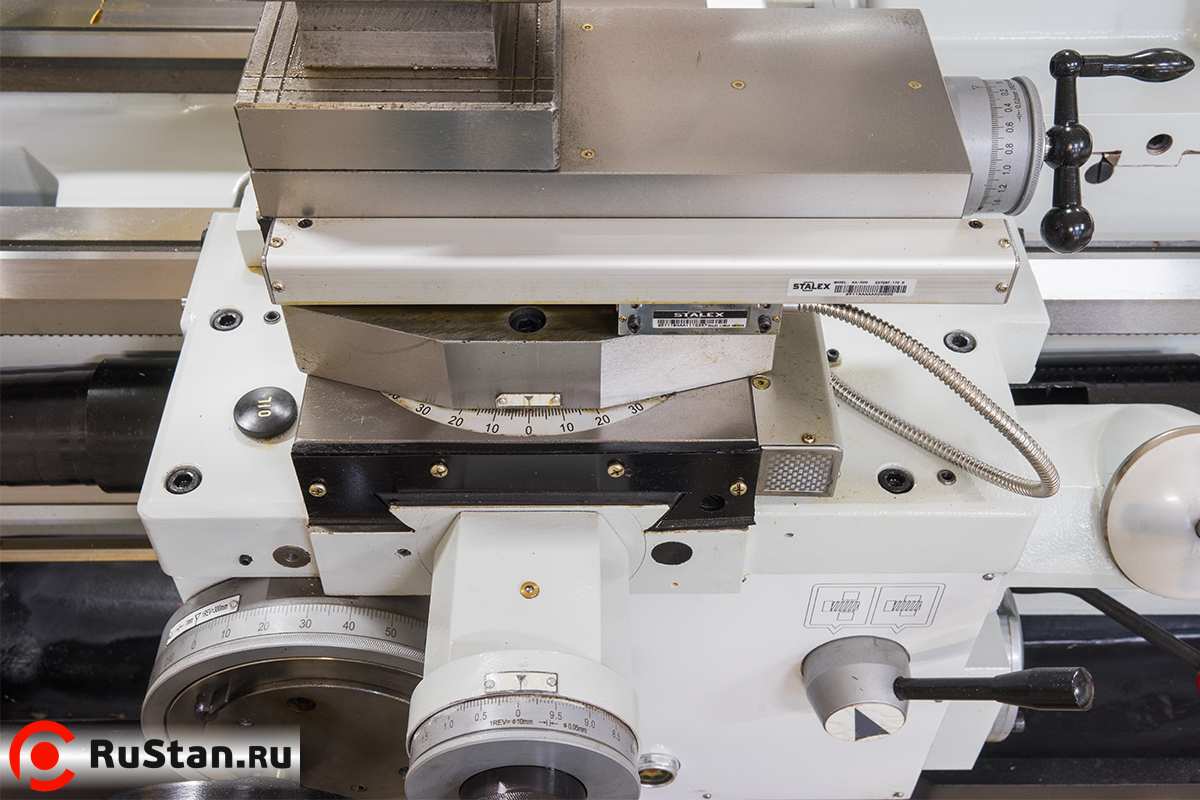

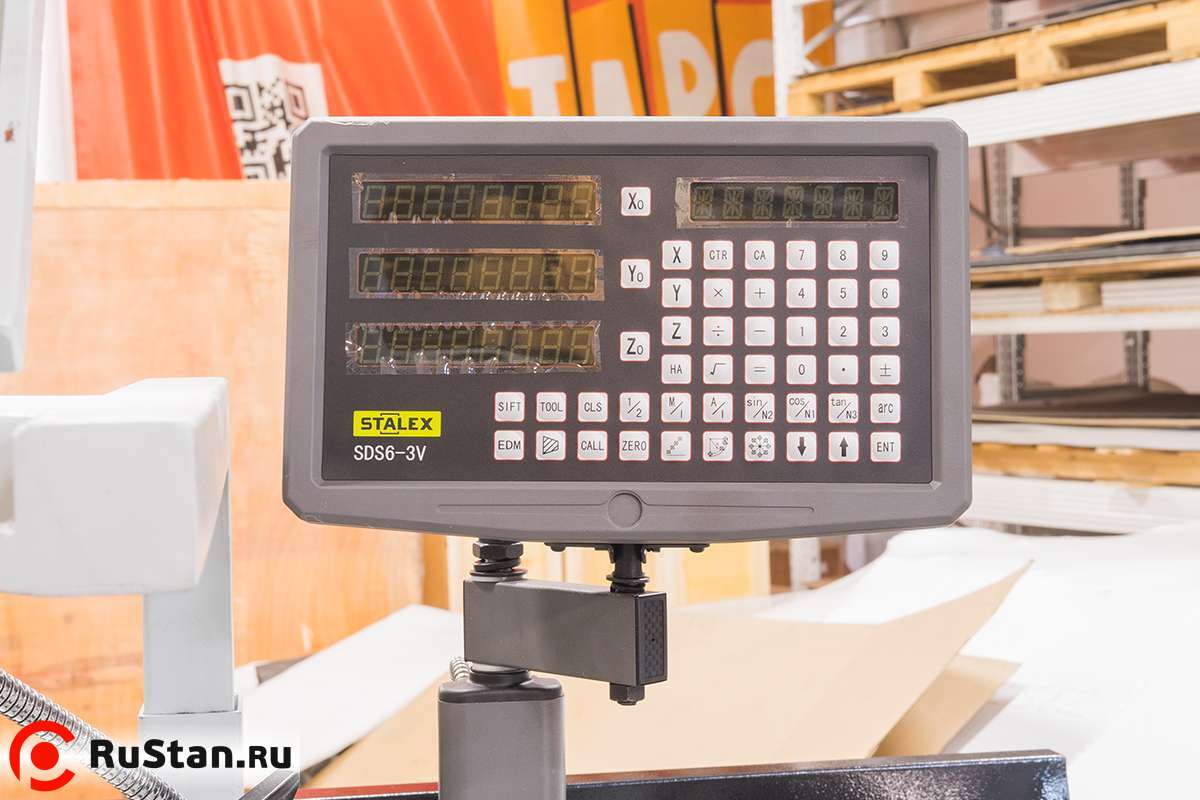

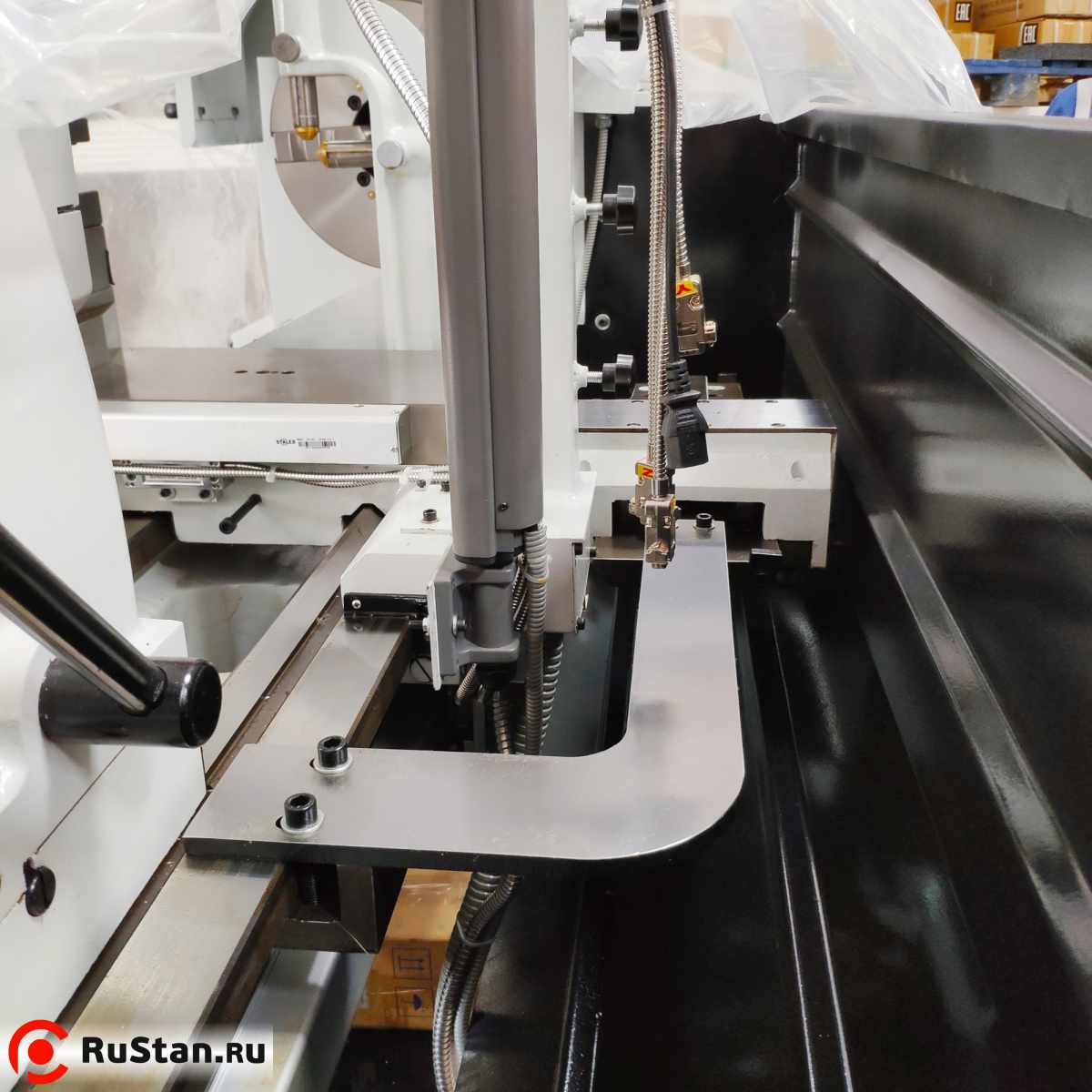

• УЦИ Sino по трём осям.
• Ножной тормоз шпинделя с концевым выключателем.
• Система СОЖ, патроны 315 и 350 мм, планшайба 450 мм в комплекте.

Особенности конструкции

Область применения

• Наружное точение заготовок в пределах рабочей зоны станка.
• Обточка конических поверхностей с регулировкой задней бабки.
• Нарезание метрических резьб.
• Нарезание дюймовых резьб.
• Нарезание модульных и питчевых резьб.
• Обработка с закреплением заготовки в центрах.
• Работа с заготовками увеличенного диаметра в зоне снятого мостика.
• Сверление чёрных и цветных металлов и полимеров, пригодных для резания.

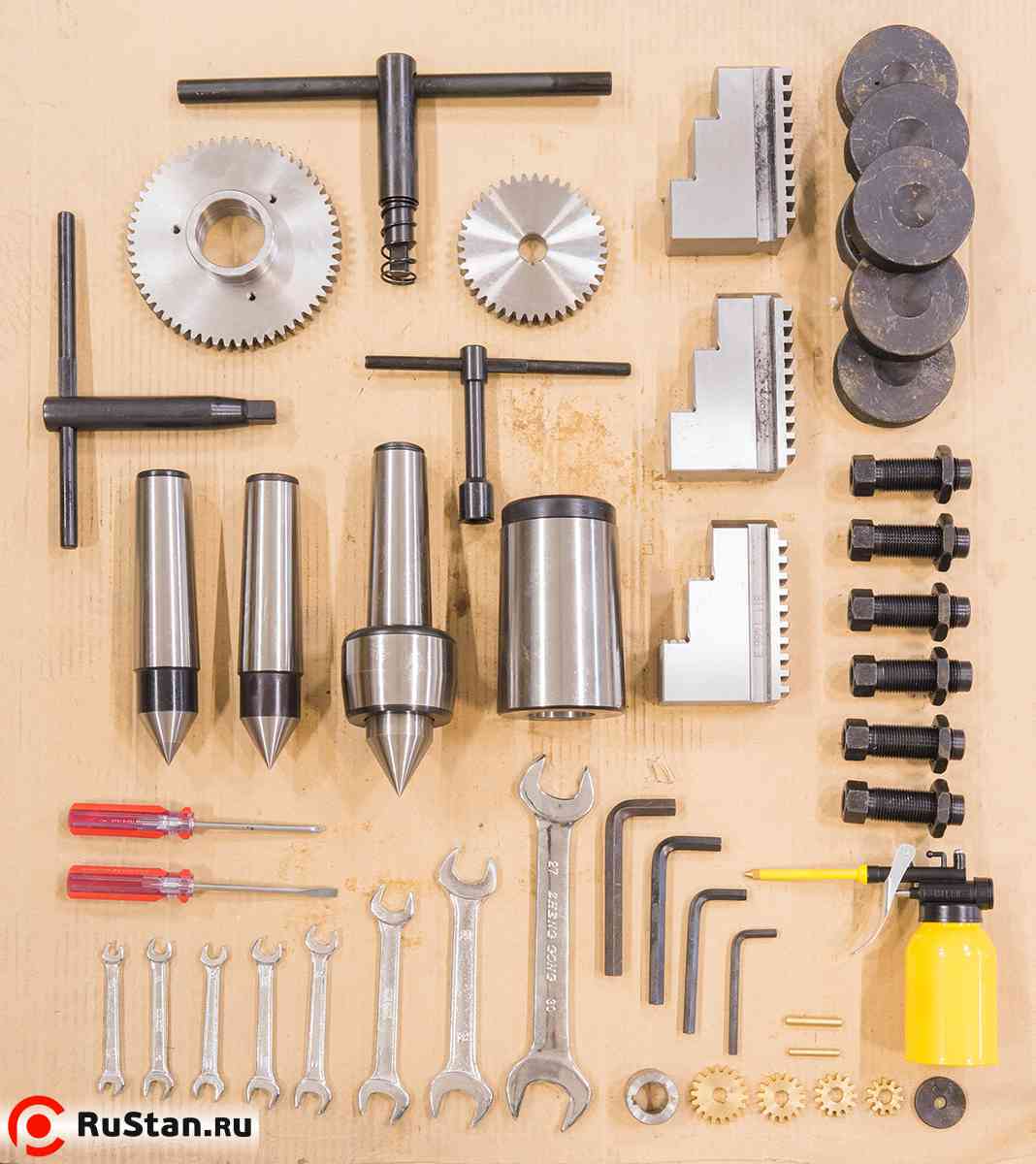

Комплектация

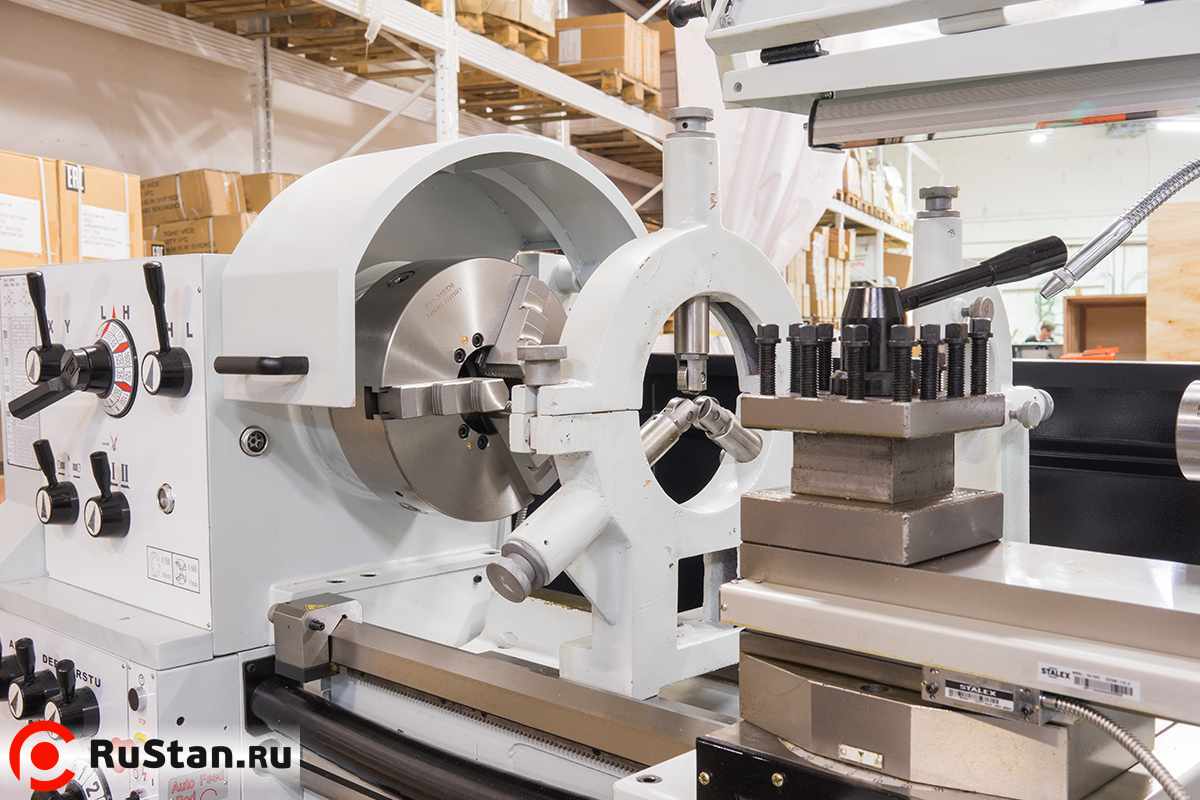

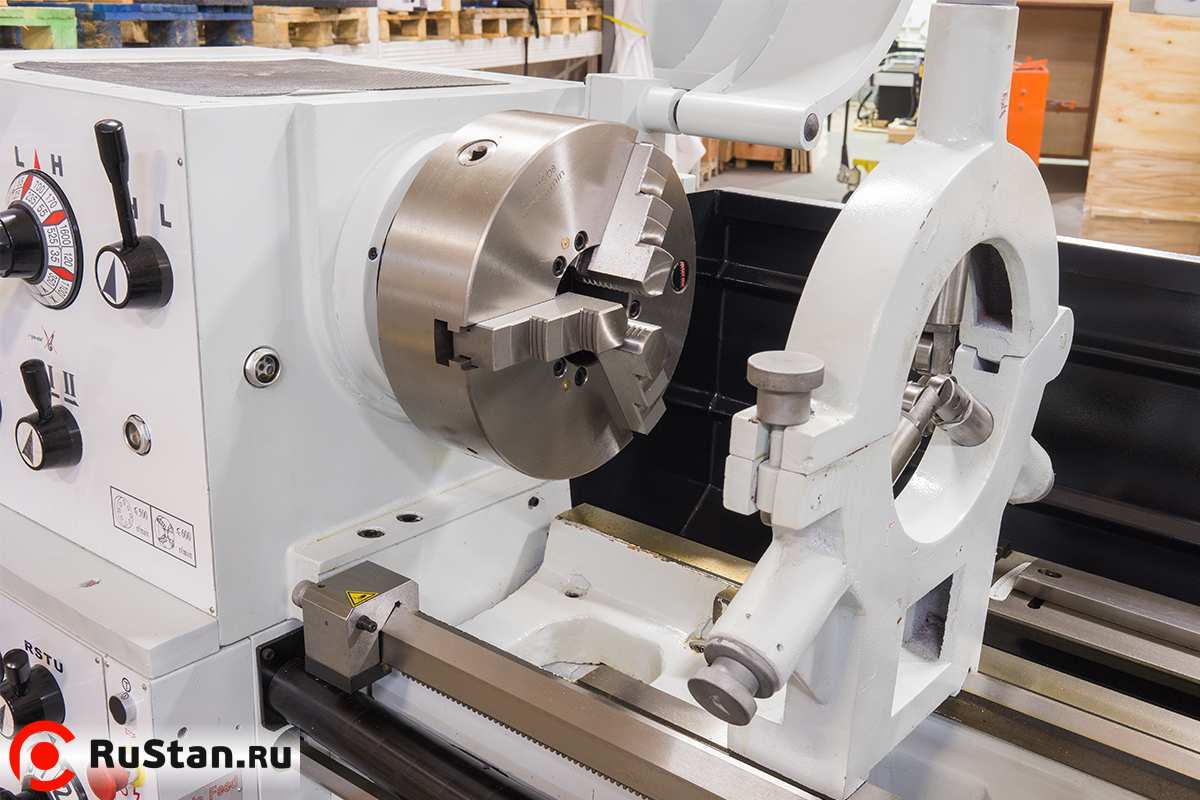

• 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками
• 4-х позиционный резцедержатель
• 4-х кулачковый патрон Ø350 мм
• Планшайба Ø 450 мм

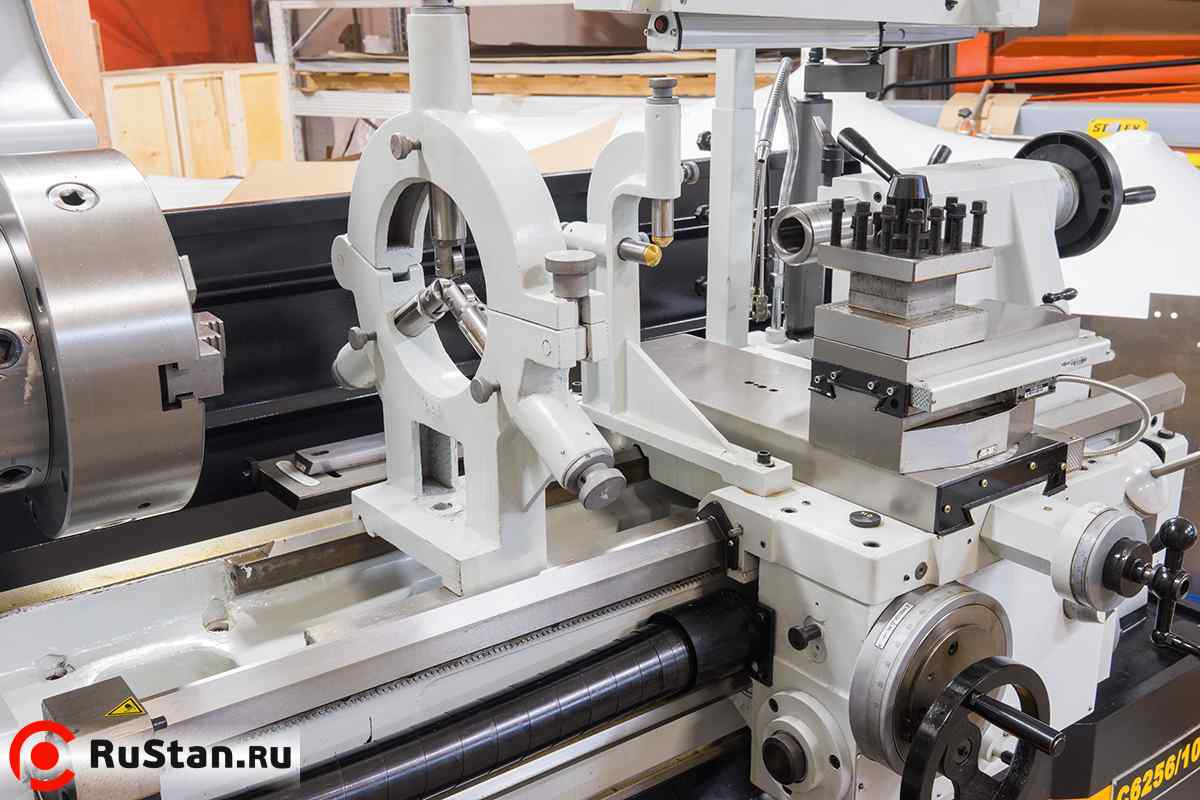

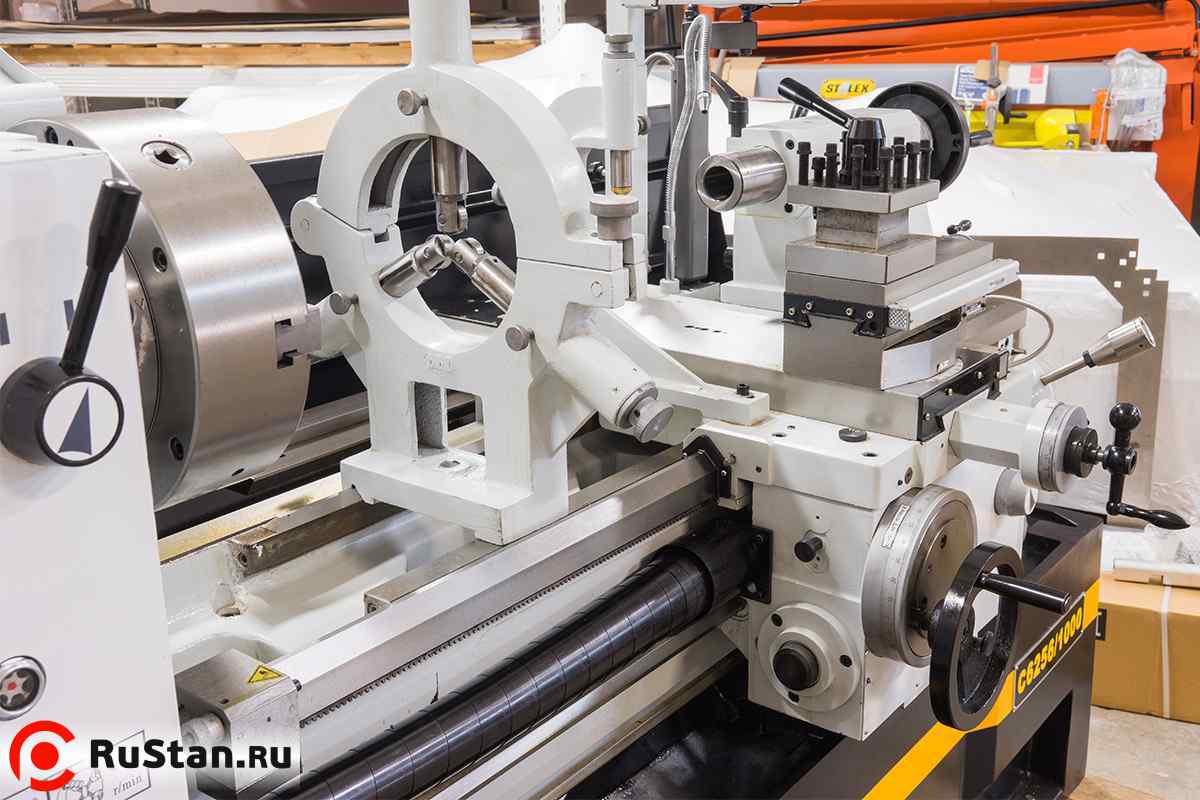

• Подвижный люнет Ø16-95 мм
• Не подвижный люнет Ø19-165 мм
• Не вращающийся центр МТ-5
• Переходная втулка МТ-5

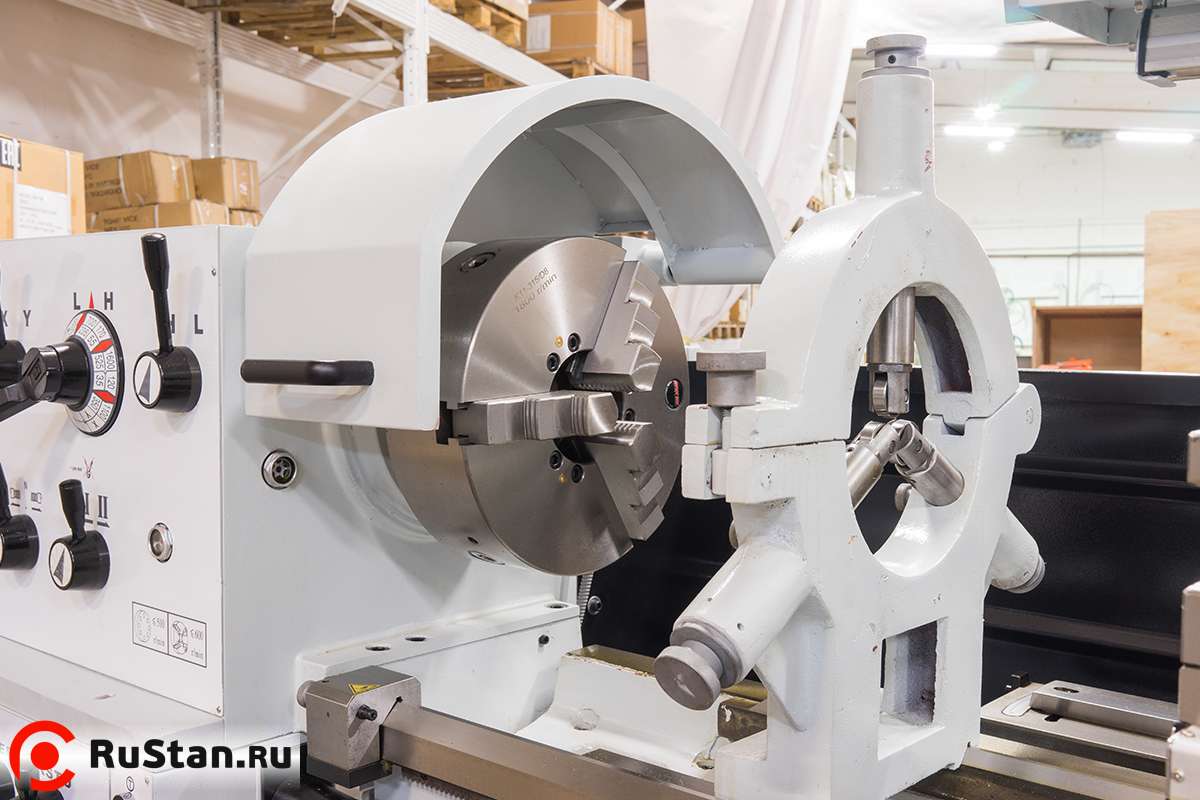

• Защитный экран патрона с концевым выключателем
• УЦИ по трем осям(Sino)
• Концевой упор продольного перемещения
• Регулируемые опоры станины
• Поддон для сбора стружки
• Задняя защитная стенка
• Ножной тормоз шпинделя с концевым выключателем
• Система подвода СОЖ
• Лампа местного освещения
• Инструкция по эксплуатации и деталировка с сертификатом СЕ
• Инструмент для обслуживания в инструментальном ящике
• Джойстик ускоренного перемещения по 2-м осям
• Вращающийся центр МТ-5

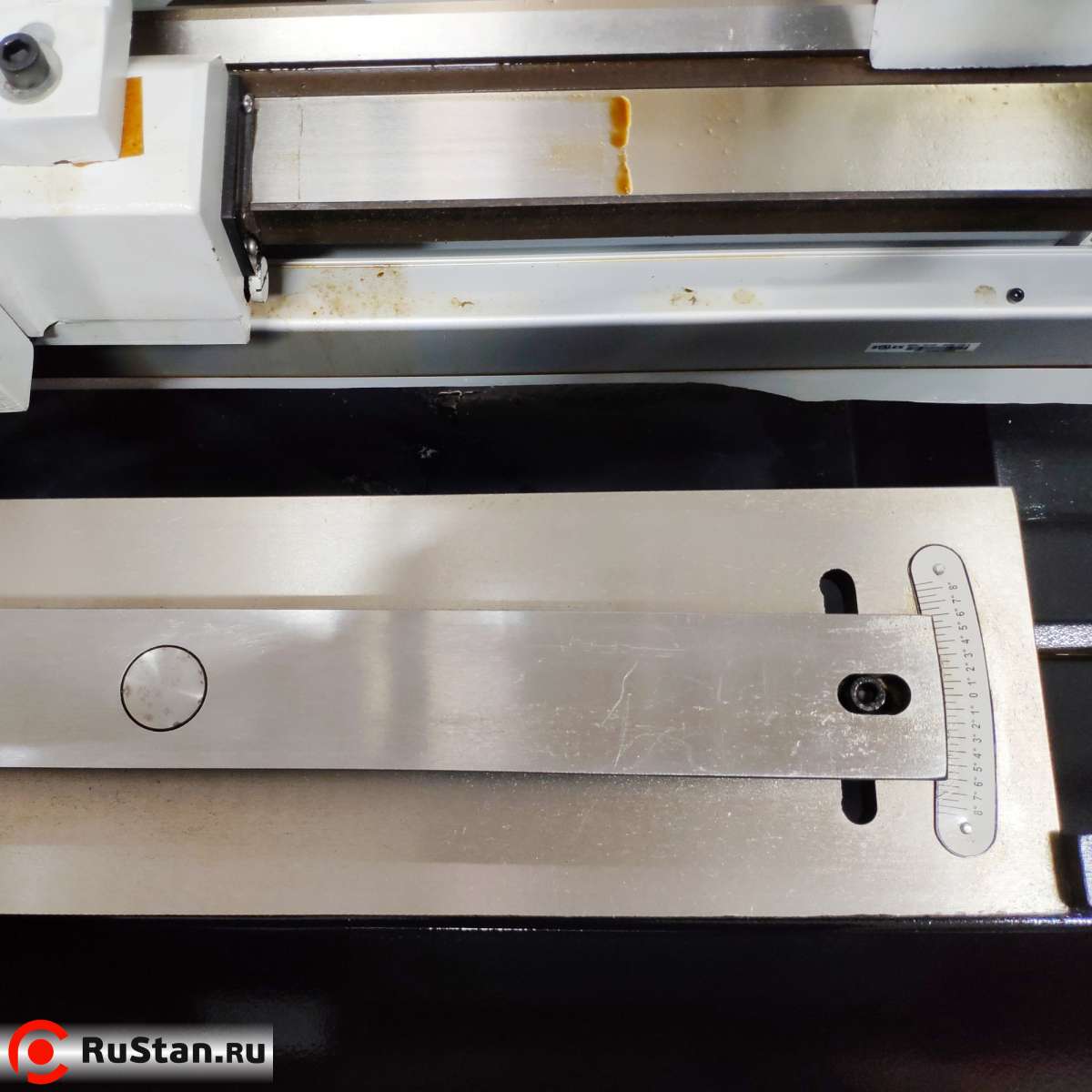

• Конусная линейка
