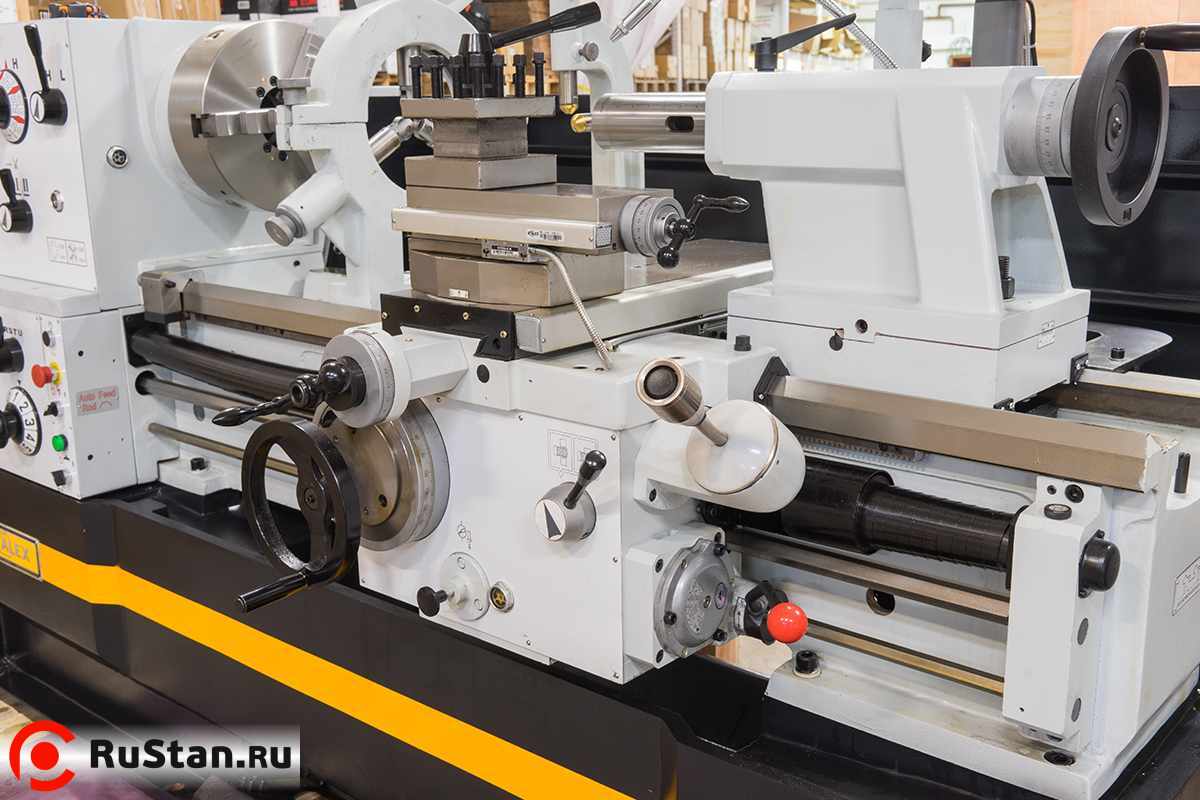

Станок токарно-винторезный STALEX C6251/2000

Токарно-винторезный станок STALEX C6251/2000 предназначен для точения, резьбонарезания и сверления чёрных и цветных металлов и обрабатываемых резанием полимеров. Расстояние между центрами составляет 2000 мм, максимально допустимый вес установленной в центрах заготовки — 1000 кг.

Диаметр обточки над станиной равен 510 мм, над поперечными салазками — 305 мм. В выемке со снятым мостиком допускается диаметр вращения 735 мм; длина мостика составляет 170 мм. Инструмент сечением до 25×25 мм устанавливается в четырёхпозиционный резцедержатель.

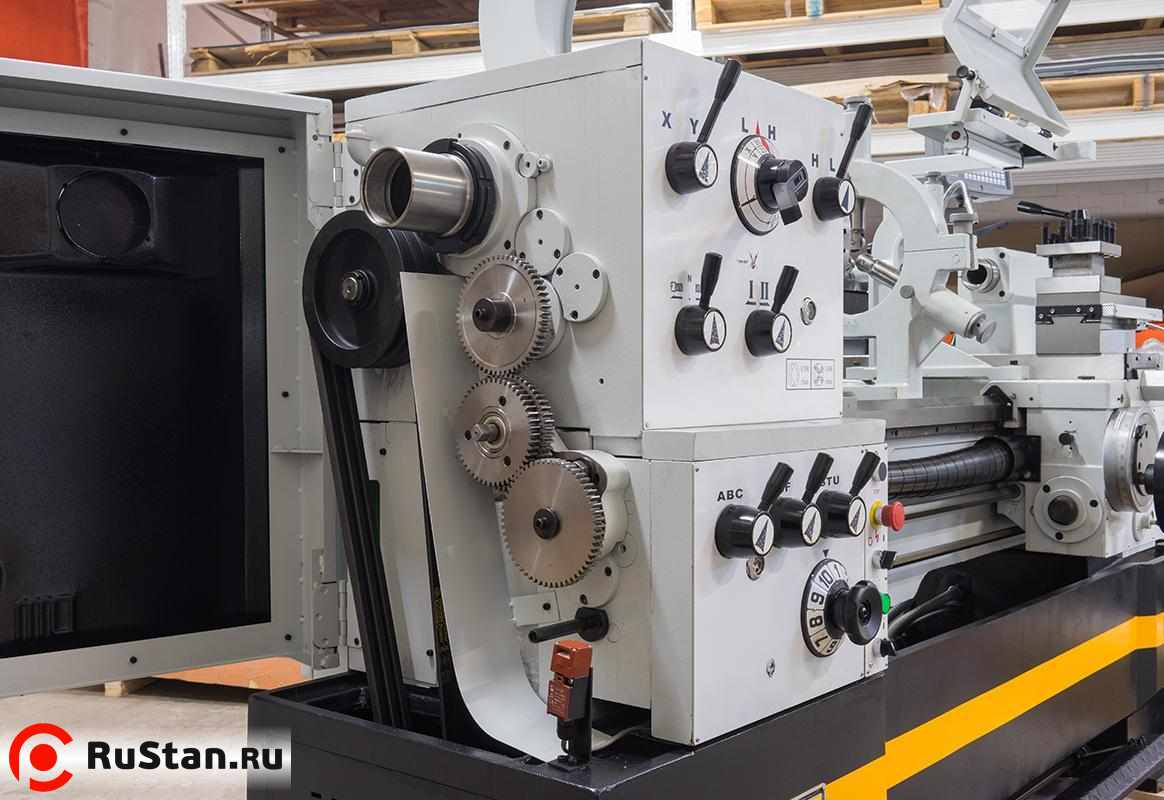

Главный привод мощностью 7,5 кВт работает со шпинделем МТ-7, имеющим проходное отверстие 80 мм и присоединение D1-8. Предусмотрены 12 ступеней вращения, 35 продольных и 42 поперечных подачи. Ускоренный ход суппорта составляет 4,5 м/мин продольно и 1,9 м/мин поперечно.

Коробки скоростей, подач и продольного суппорта смазываются в масляной ванне. На монолитной станине установлены направляющие HRC 53–55 с регулировкой клиновыми планками. Комплект включает трёхосевое УЦИ Sino, систему СОЖ, люнеты и конусную линейку; задняя бабка имеет регулируемое смещение.

Преимущества

• Расстояние между центрами 2000 мм.
• Диаметр обточки над станиной 510 мм.
• Диаметр обточки над поперечным суппортом 305 мм.
• Съёмный мостик длиной 170 мм; максимальный диаметр вращения в выемке 735 мм.
• Допустимый вес заготовки в центрах 1000 кг.
• Двенадцать скоростей шпинделя.
• Проходное отверстие шпинделя 80 мм.
• Присоединение Camlock D1-8 по DIN55029.
• Главный привод мощностью 7,5 кВт.
• 35 продольных подач в пределах 0,109-3,065 мм/об.
• 42 поперечных подач в пределах 0,047-1,302 мм/об.
• Ускоренное продольное перемещение 4,5 м/мин и поперечное 1,9 м/мин.
• Нарезание метрических, дюймовых, модульных и питчевых резьб.
• Закалённые ТВЧ и отшлифованные направляющие HRC 53–55.
• Регулировка зазоров направляющих клиновыми планками.

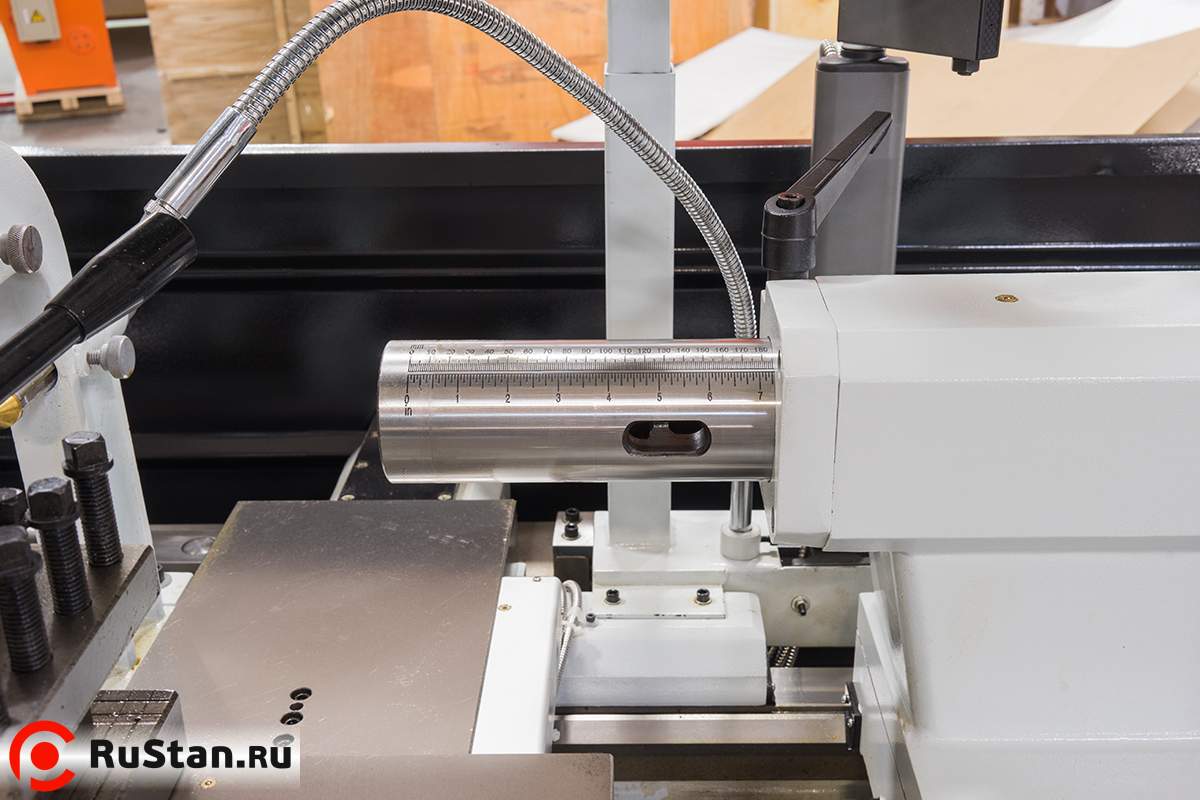

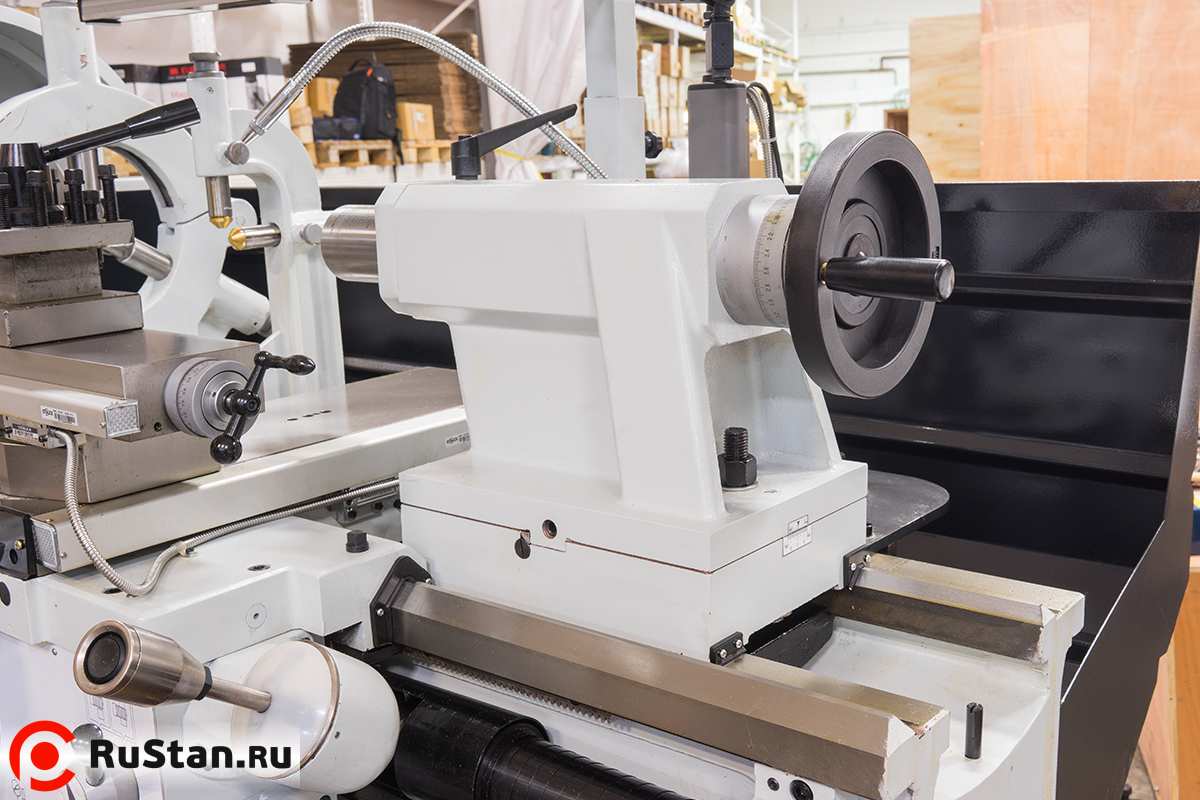

• Шкалы на пиноли задней бабки и маховике.
• Смещение задней бабки для обточки конусов.

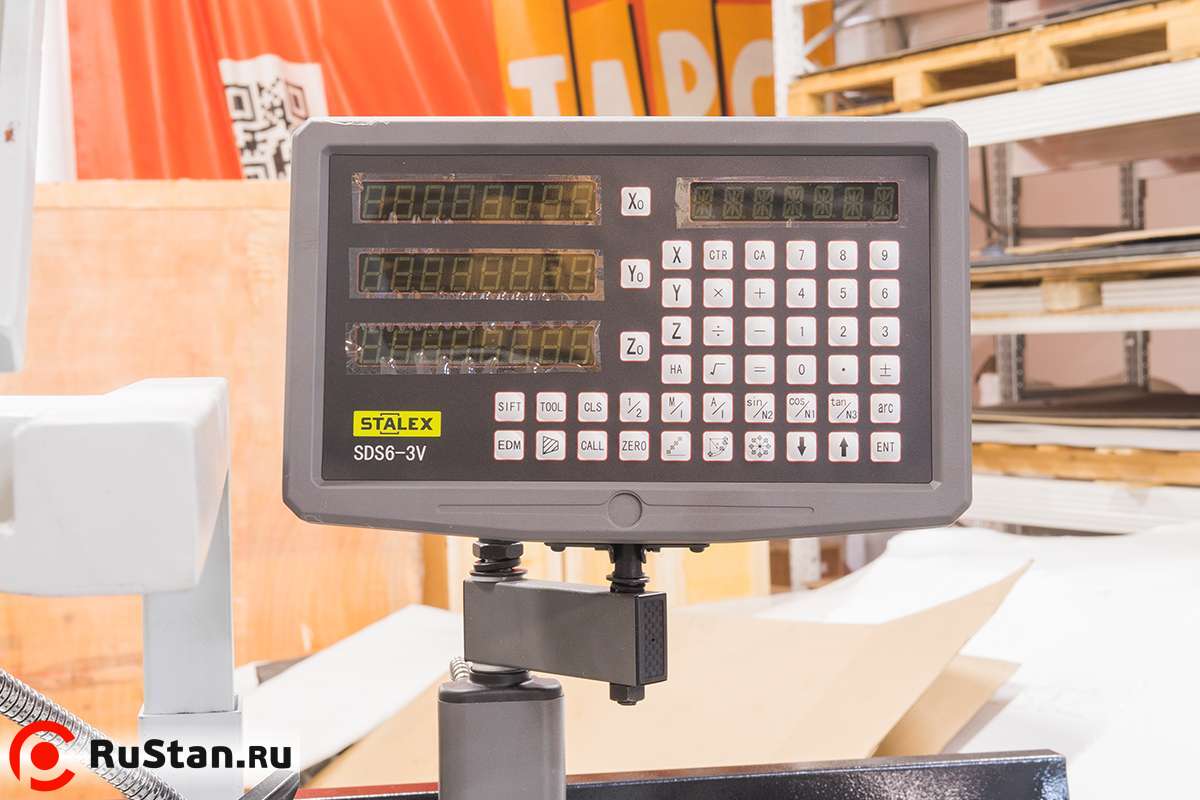

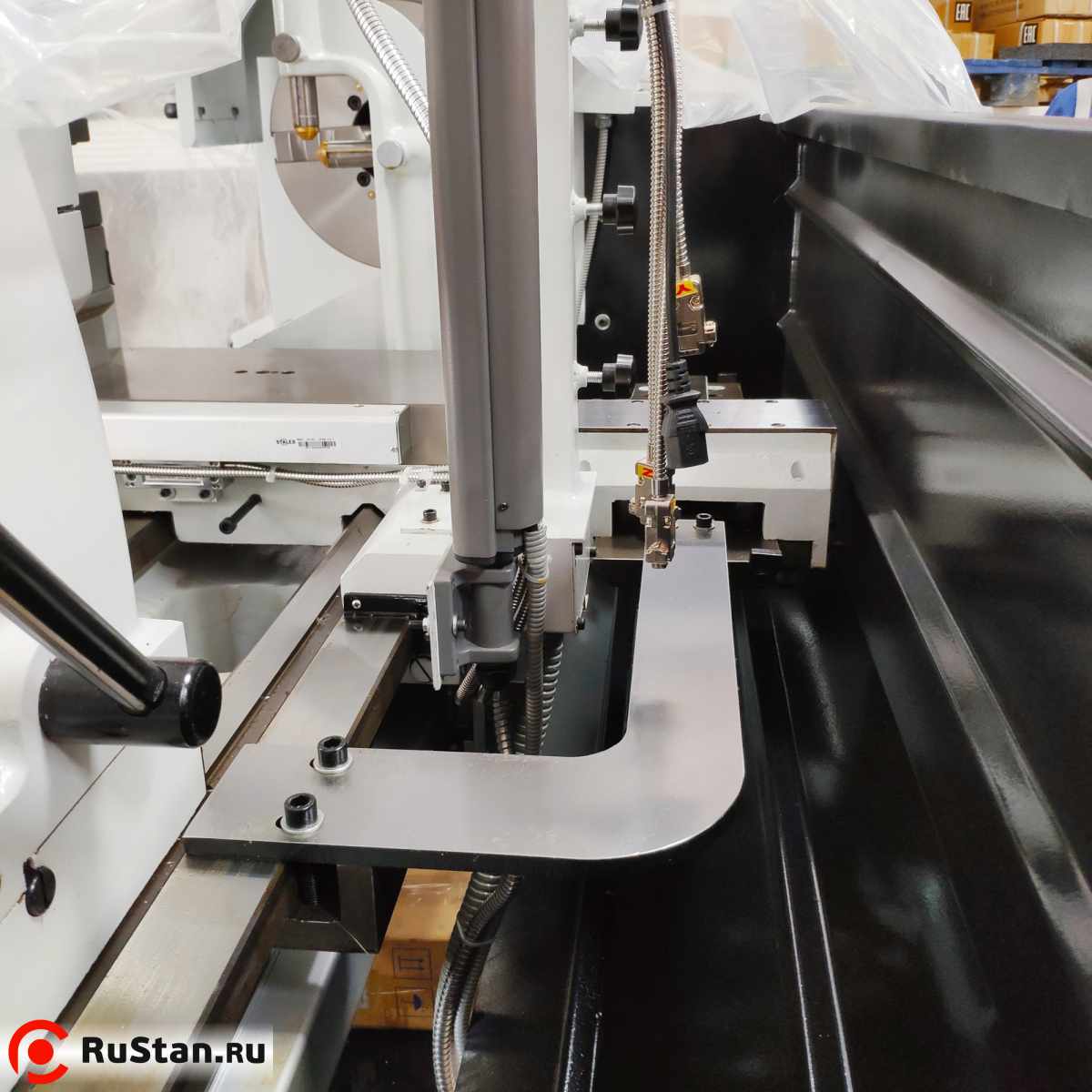

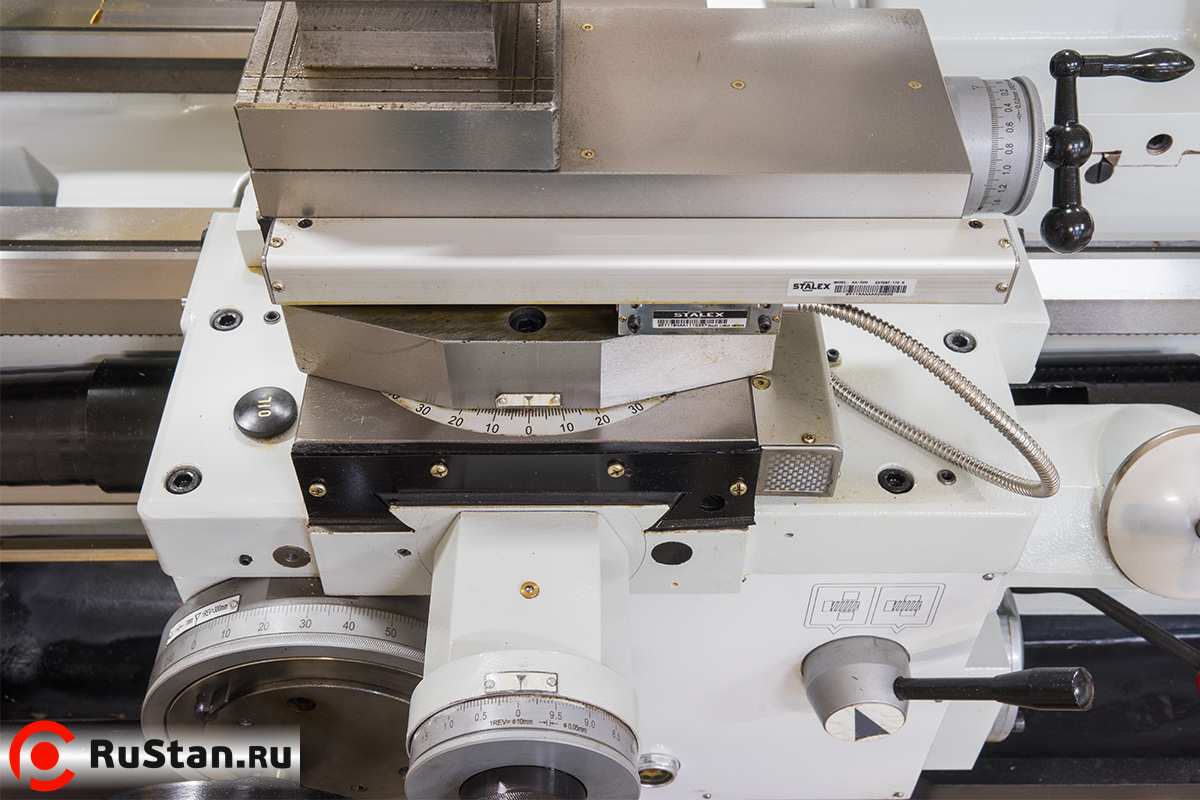

• УЦИ Sino по трём осям.
• Ножной тормоз шпинделя с концевым выключателем.
• Система СОЖ, патроны 315 и 350 мм, планшайба 450 мм в комплекте.

Особенности конструкции

Область применения

• Наружное точение заготовок в пределах рабочей зоны станка.
• Обточка конических поверхностей с регулировкой задней бабки.
• Нарезание метрических резьб.
• Нарезание дюймовых резьб.
• Нарезание модульных и питчевых резьб.
• Обработка с закреплением заготовки в центрах.
• Работа с заготовками увеличенного диаметра в зоне снятого мостика.
• Сверление чёрных и цветных металлов и полимеров, пригодных для резания.

Комплектация

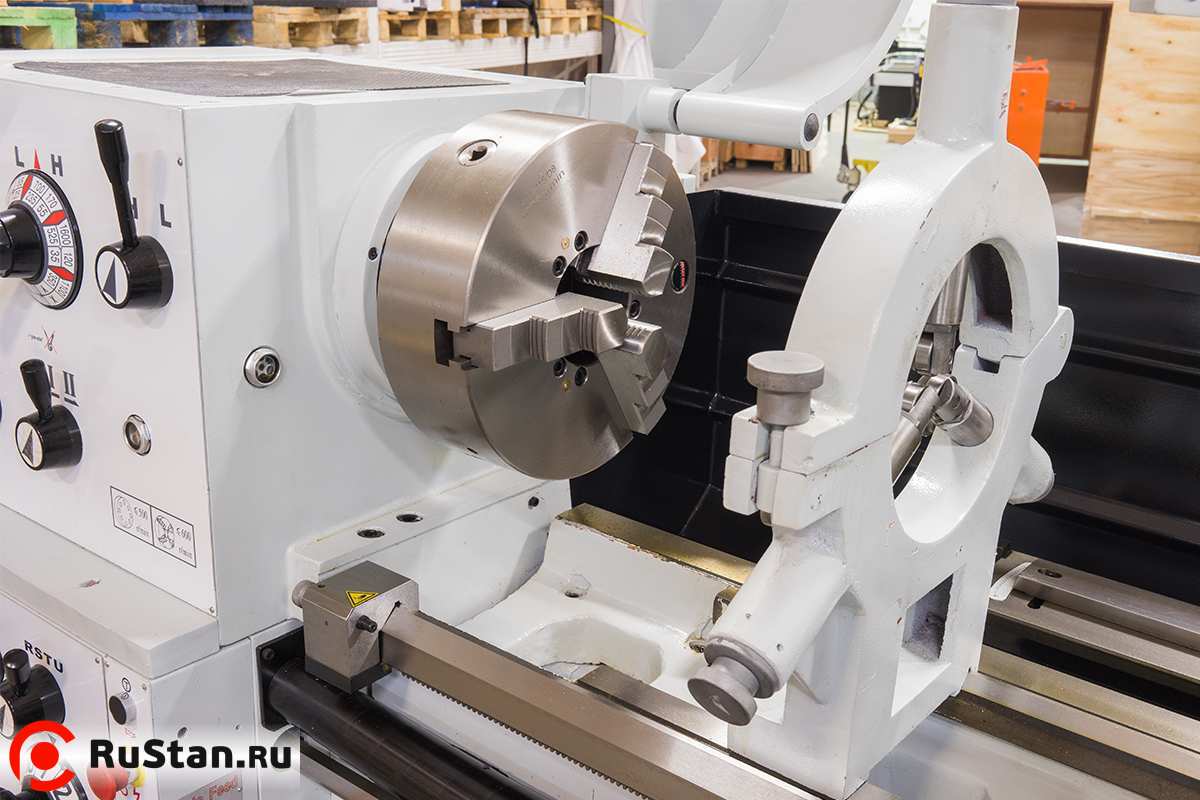

• 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками
• 4-х позиционный резцедержатель
• 4-х кулачковый патрон Ø350 мм
• Планшайба Ø 450 мм

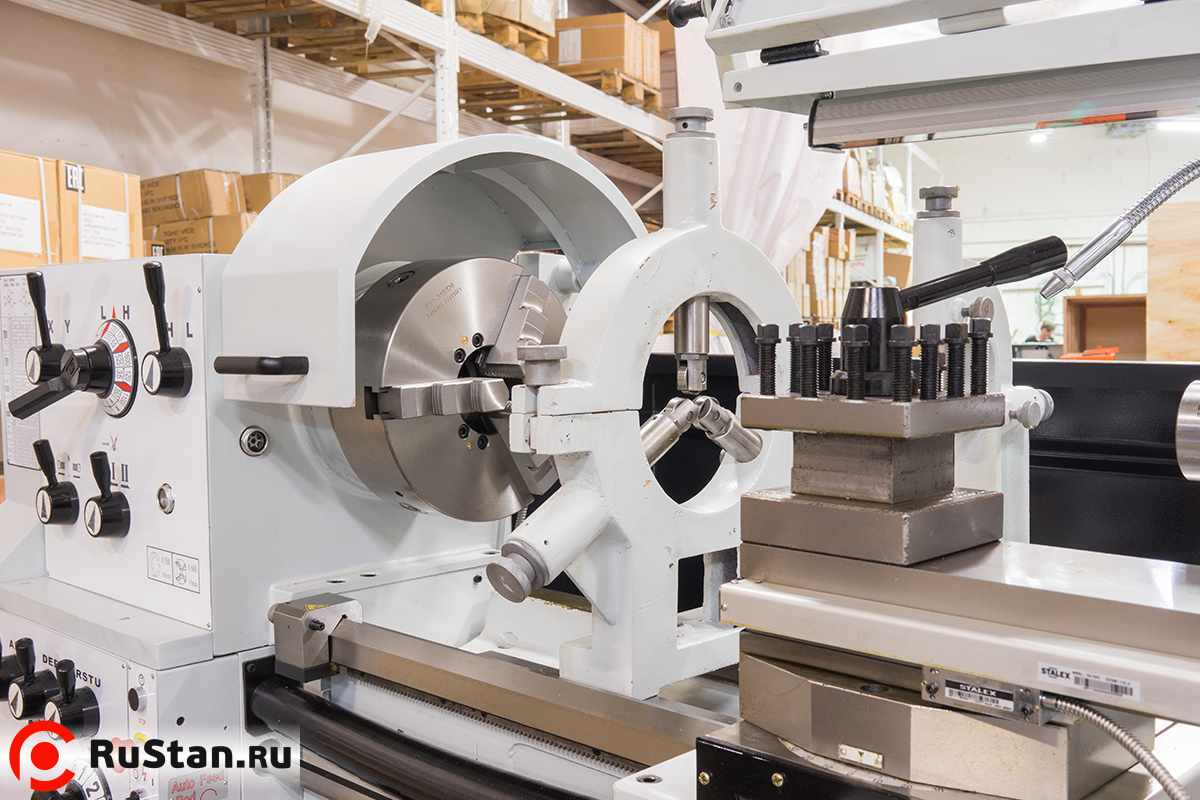

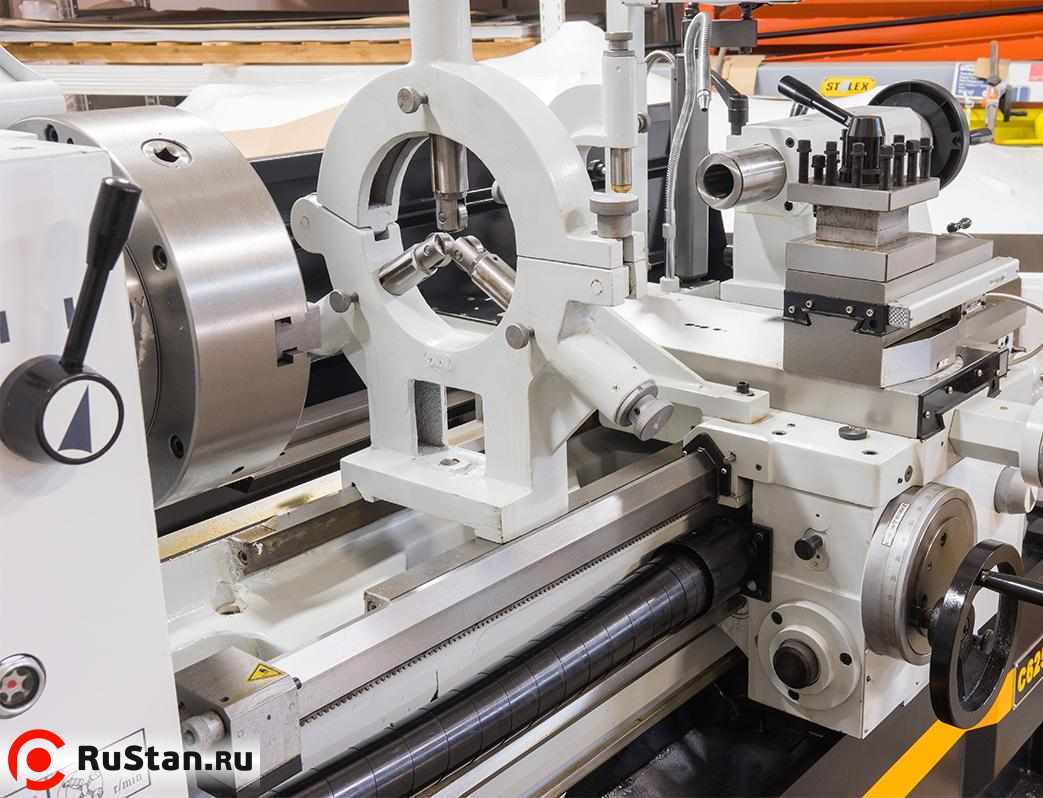

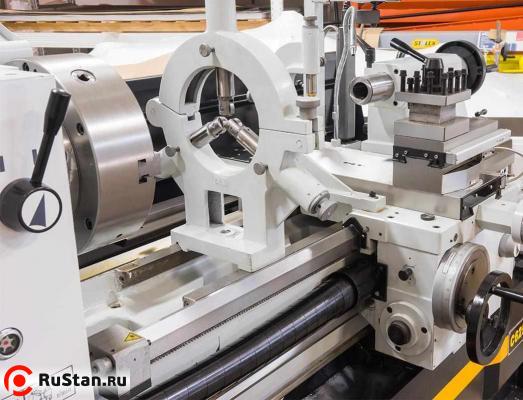

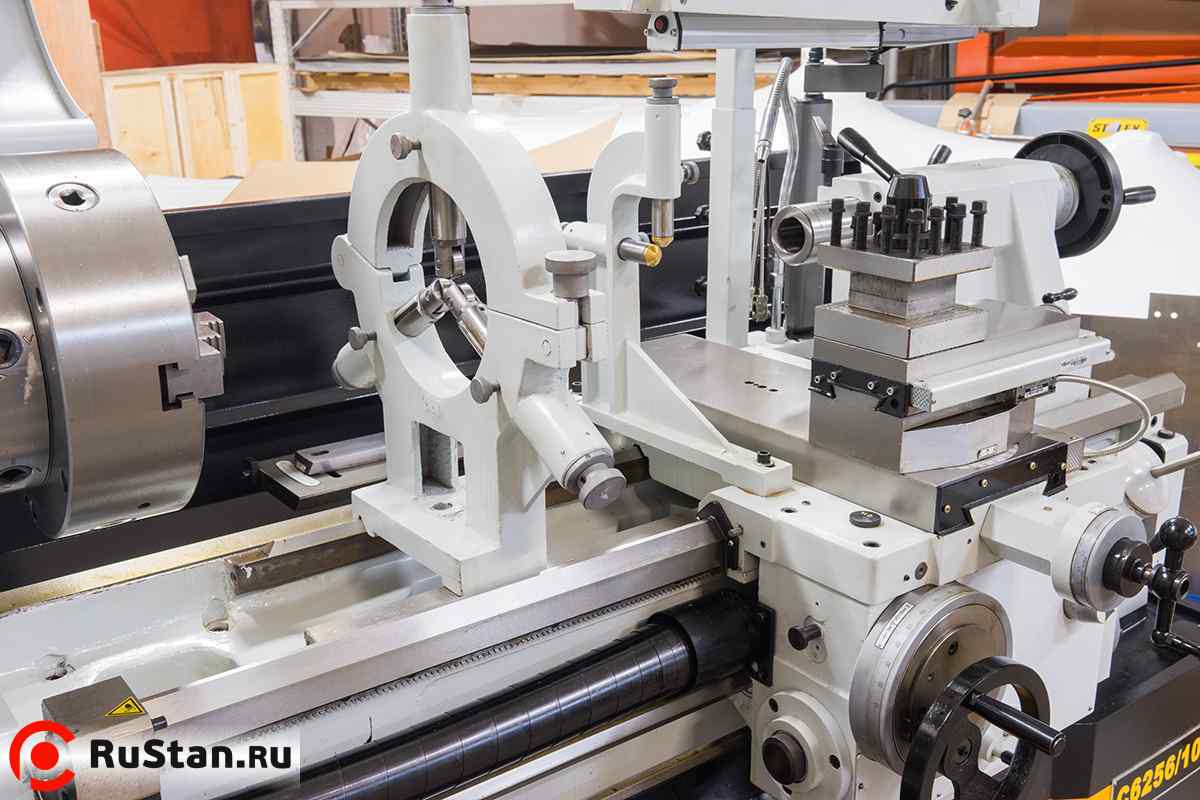

• Подвижный люнет Ø16-95 мм
• Не подвижный люнет Ø19-165 мм
• Не вращающийся центр МТ-5
• Переходная втулка МТ-5

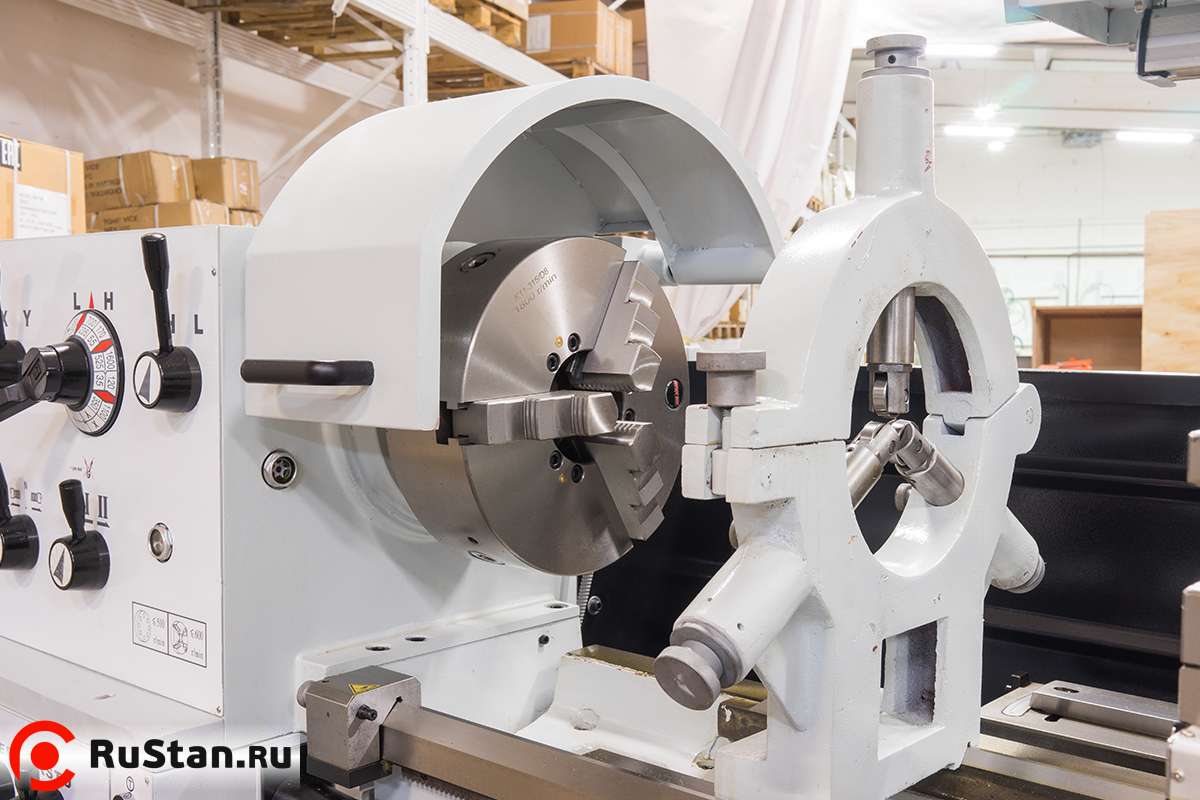

• Защитный экран патрона с концевым выключателем
• УЦИ по трем осям(Sino)
• Концевой упор продольного перемещения
• Регулируемые опоры станины
• Задняя защитная стенка
• Ножной тормоз шпинделя с концевым выключателем
• Система подвода СОЖ
• Лампа местного освещения
• Инструкция по эксплуатации и деталировка

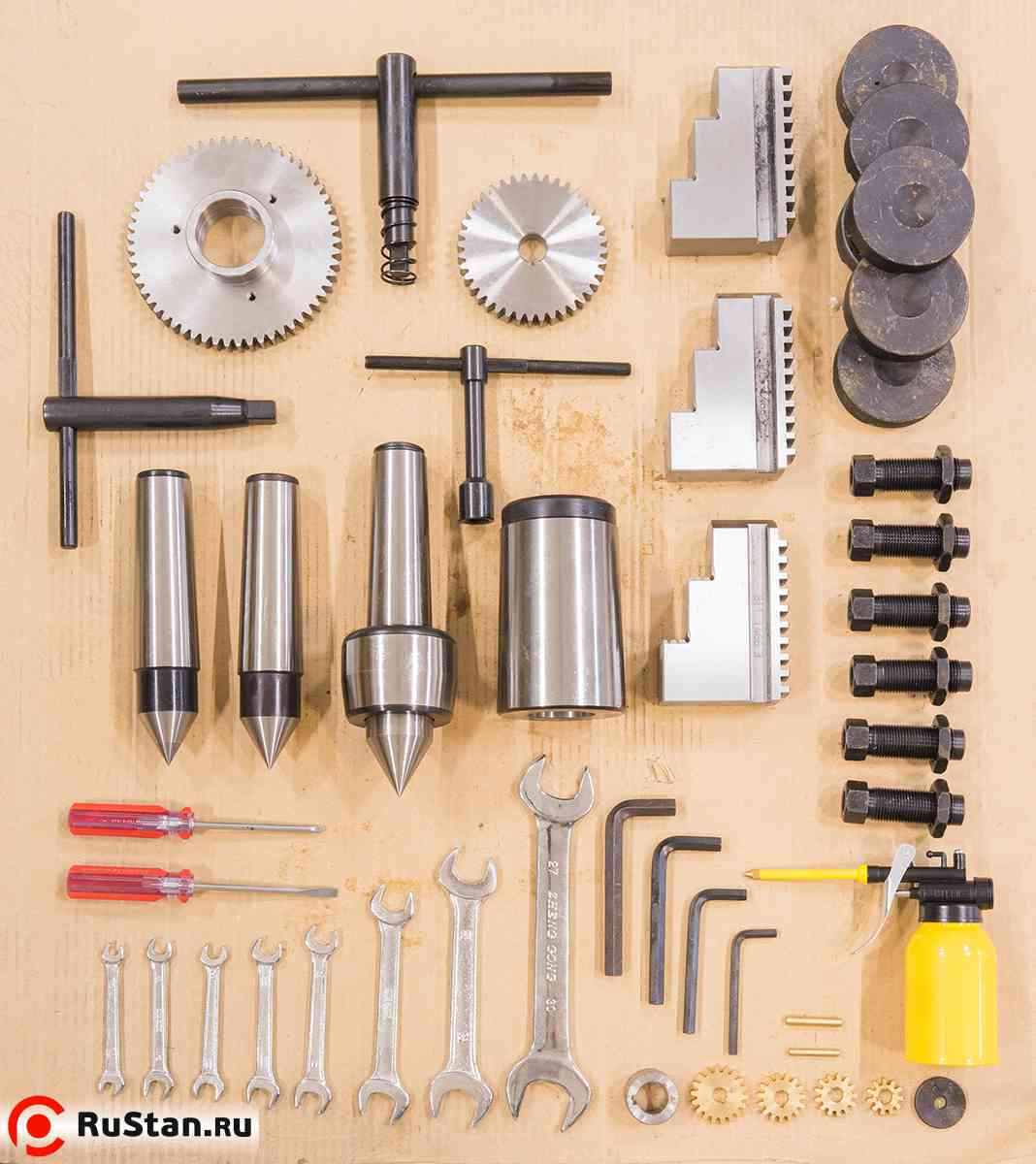

• Инструмент для обслуживания в инструментальном ящике
• Джойстик ускоренного перемещения по 2-м осям
• Вращающийся центр МТ-5

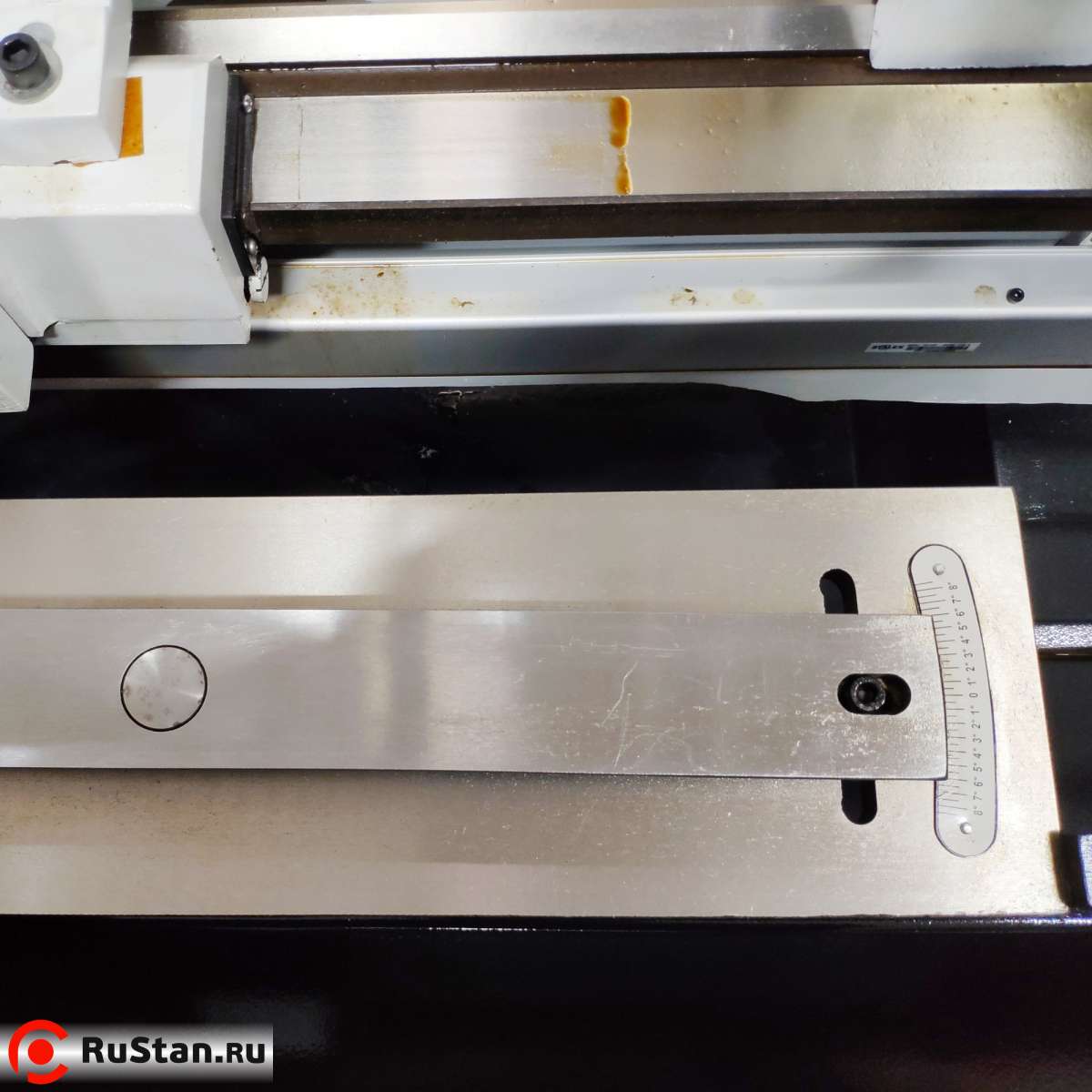

• Конусная линейка
