Станок токарно-винторезный STALEX C6256/1000

STALEX C6256/1000 — токарно-винторезный станок для точения, сверления и нарезания резьбы в чёрных и цветных металлах и обрабатываемых резанием полимерах. Модель имеет расстояние между центрами 1000 мм и допускает вес заготовки в центрах до 650 кг.

Диаметр обточки над станиной составляет 560 мм, над поперечным суппортом — 355 мм. При снятом мостике длиной 170 мм максимальный диаметр вращения достигает 785 мм. Ходы поперечного и верхнего суппортов равны 316 и 130 мм.

Шпиндель с конусом МТ-7 и присоединением Camlock D1-8 (DIN55029) имеет отверстие 80 мм. Главный привод мощностью 7,5 кВт обеспечивает 12 скоростей от 25 до 1600 об/мин. Ускоренные перемещения выполняются со скоростью 4,5 м/мин продольно и 1,9 м/мин поперечно.

Чугунные станина и основание выполнены монолитными. Направляющие закалены ТВЧ, отшлифованы и регулируются клиновыми планками. Оснащение включает УЦИ Sino, конусную линейку, систему СОЖ и ножной тормоз с концевым выключателем; задняя бабка допускает смещение для обработки конусов.

Преимущества

• Расстояние между центрами 1000 мм.
• Диаметр обточки над станиной 560 мм.
• Диаметр обточки над поперечным суппортом 355 мм.

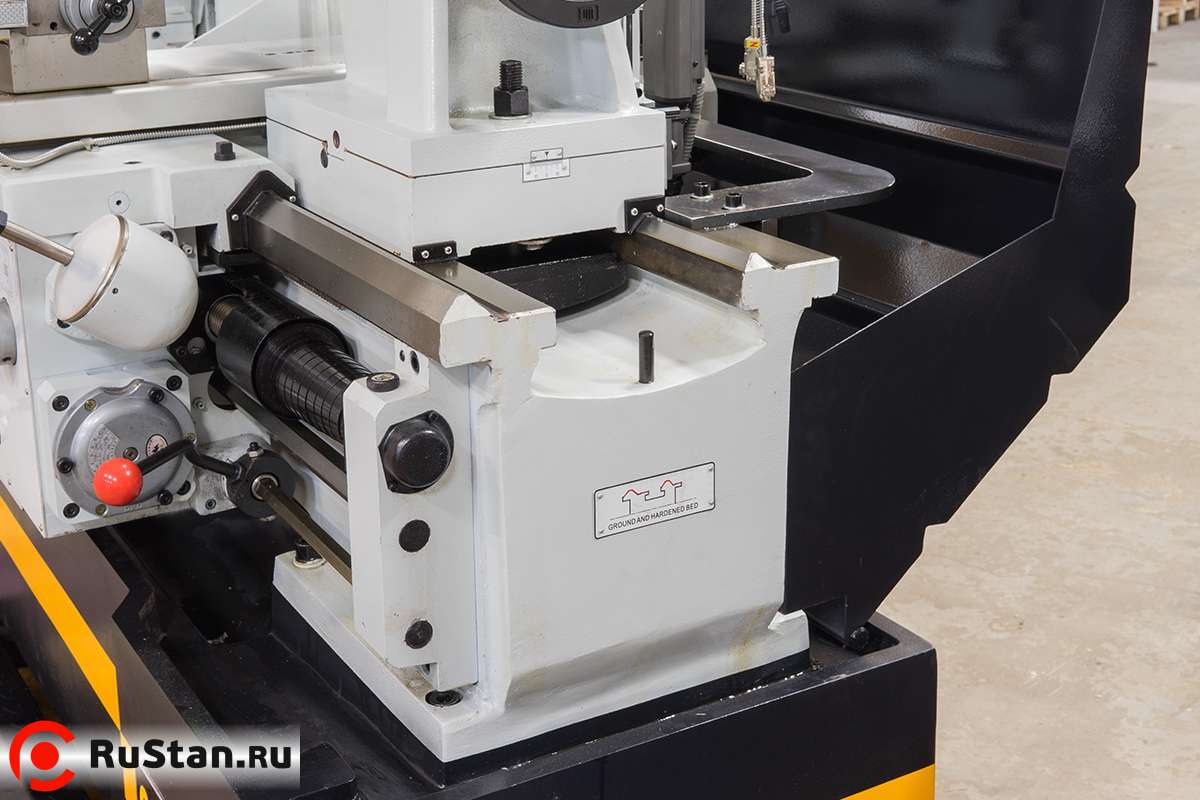

• Съёмный мостик длиной 170 мм; максимальный диаметр вращения в выемке 785 мм.
• Допустимый вес заготовки в центрах 650 кг.
• Двенадцать скоростей шпинделя в диапазоне 25-1600 об/мин.
• Проходное отверстие шпинделя 80 мм.
• Присоединение Camlock D1-8 по DIN55029.
• Главный привод мощностью 7,5 кВт.
• 35 продольных подач в пределах 0,059-1,646 мм/об.
• 42 поперечных подач в пределах 0,020-0,573 мм/об.
• Ускоренное продольное перемещение 4,5 м/мин и поперечное 1,9 м/мин.
• Нарезание метрических, дюймовых, модульных и питчевых резьб.
• Закалённые ТВЧ и отшлифованные направляющие HRC 53–55.
• Регулировка зазоров направляющих клиновыми планками.

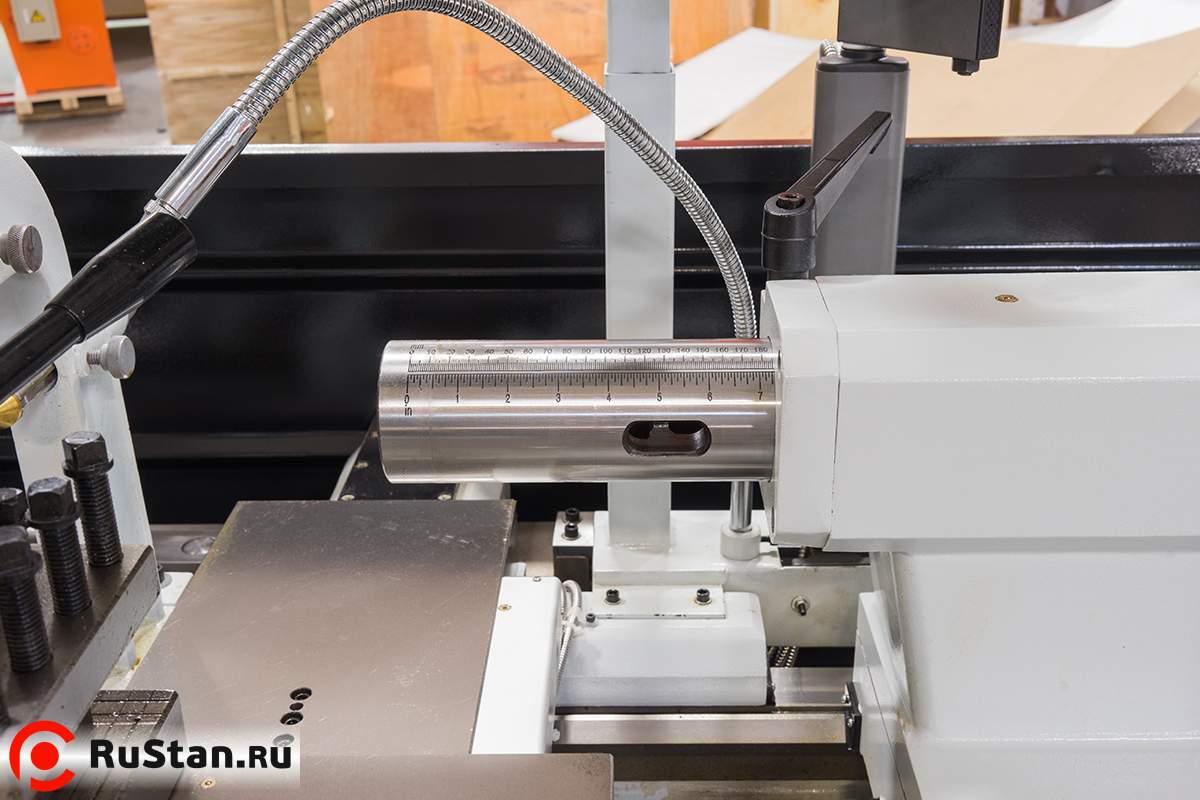

• Шкалы на пиноли задней бабки и маховике.

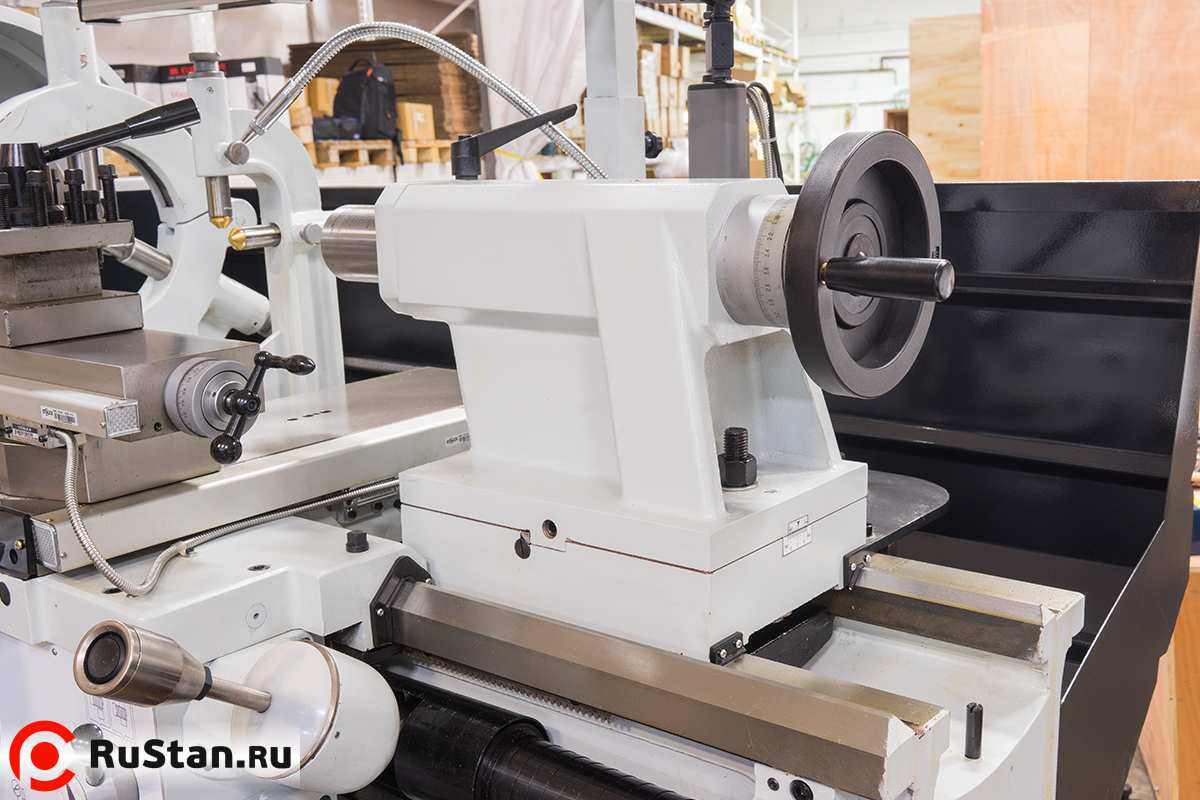

• Смещение задней бабки для обточки конусов.

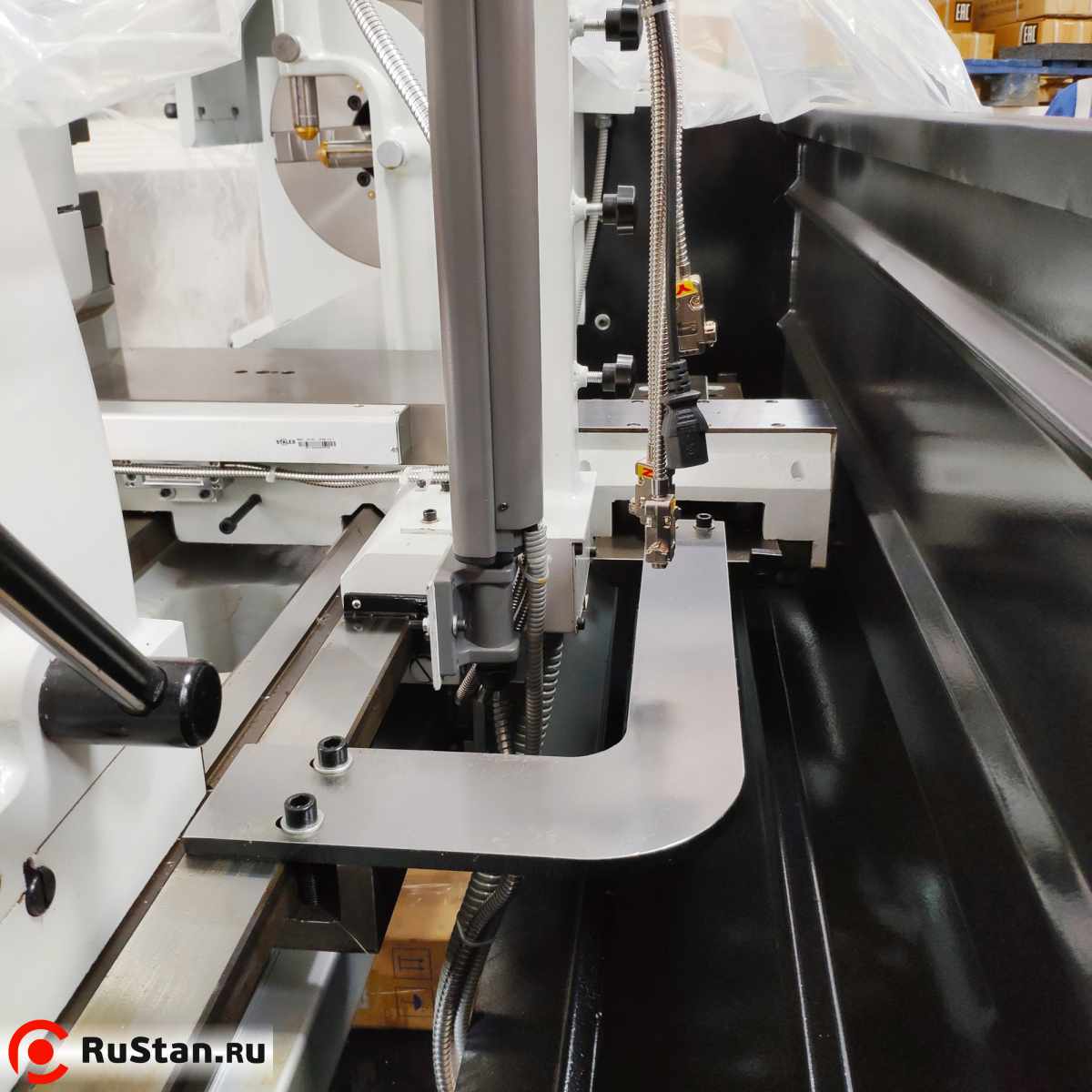

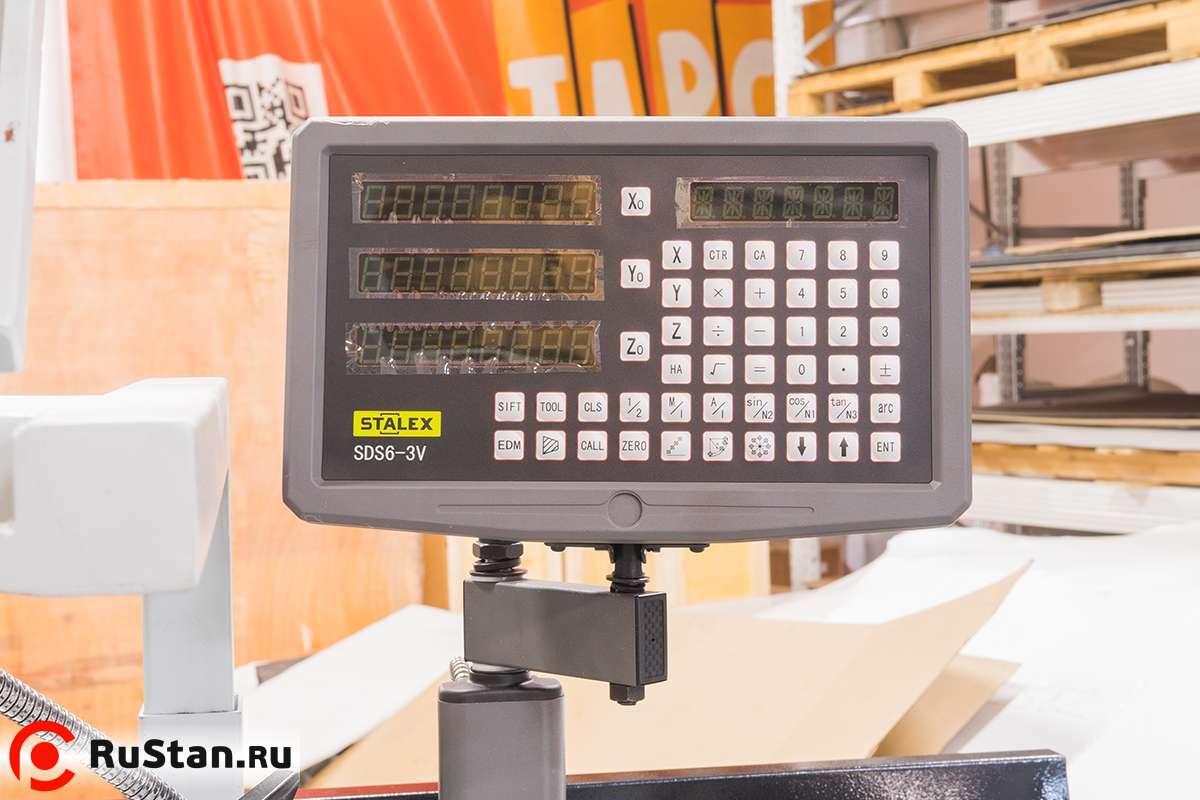

• УЦИ Sino по трём осям.
• Ножной тормоз шпинделя с концевым выключателем.
• Система СОЖ, патроны 315 и 350 мм, планшайба 450 мм в комплекте.

Особенности конструкции

Область применения

• Наружное точение заготовок в пределах рабочей зоны станка.
• Обточка конических поверхностей с регулировкой задней бабки.
• Нарезание метрических резьб.
• Нарезание дюймовых резьб.
• Нарезание модульных и питчевых резьб.
• Обработка с закреплением заготовки в центрах.
• Работа с заготовками увеличенного диаметра в зоне снятого мостика.
• Сверление чёрных и цветных металлов и полимеров, пригодных для резания.

Комплектация

• 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками
• 4-х позиционный резцедержатель
• 4-х кулачковый патрон Ø350 мм
• Планшайба Ø 450 мм

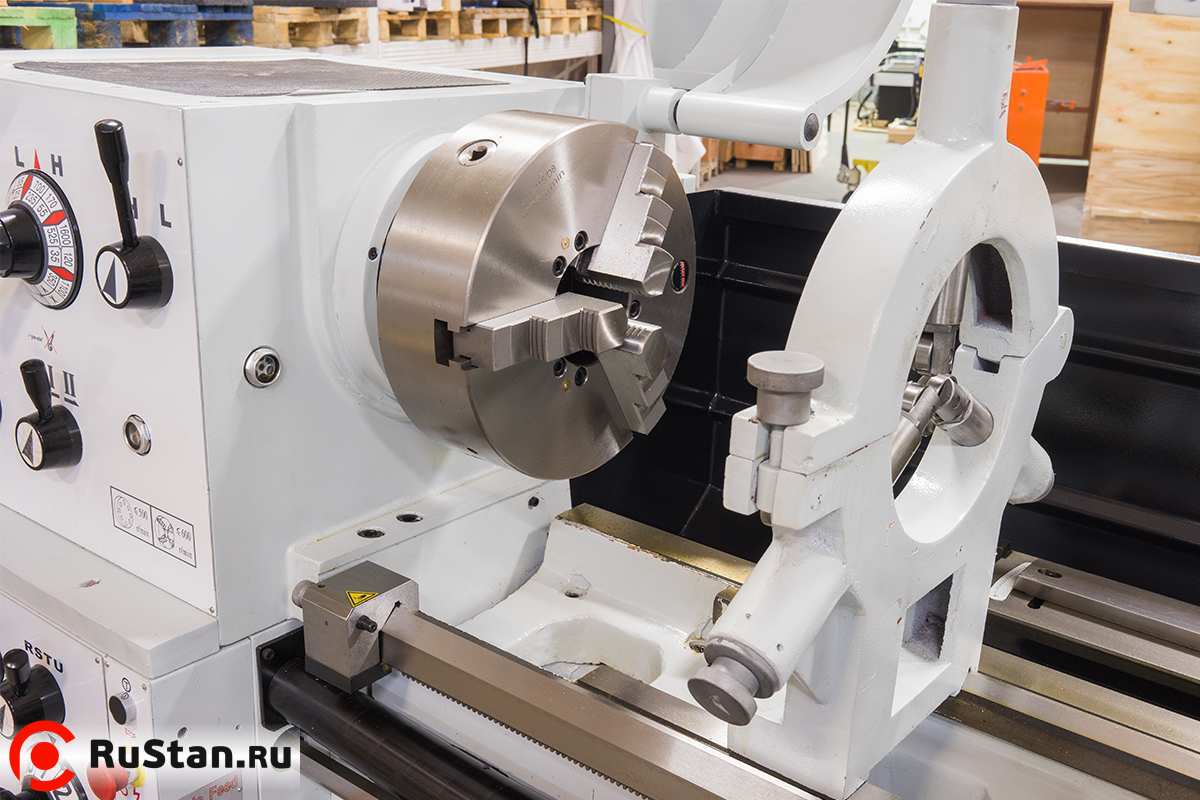

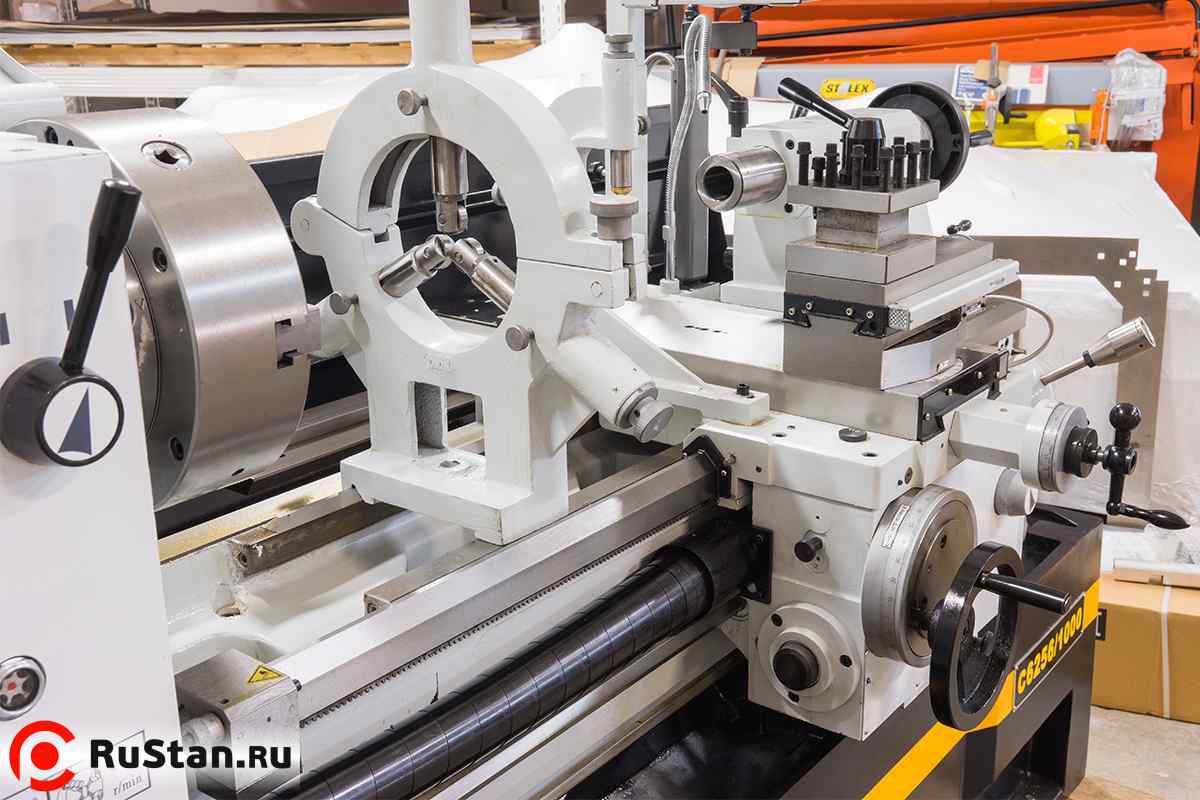

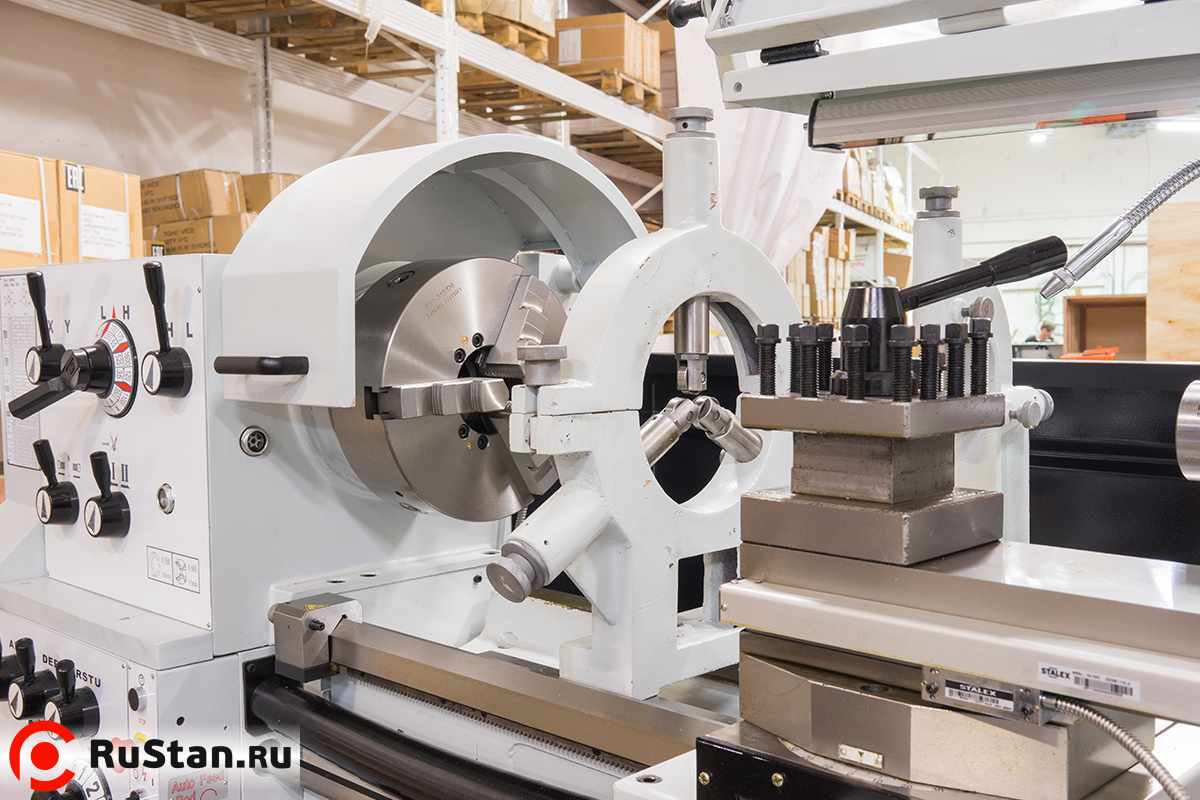

• Подвижный люнет Ø16-95 мм

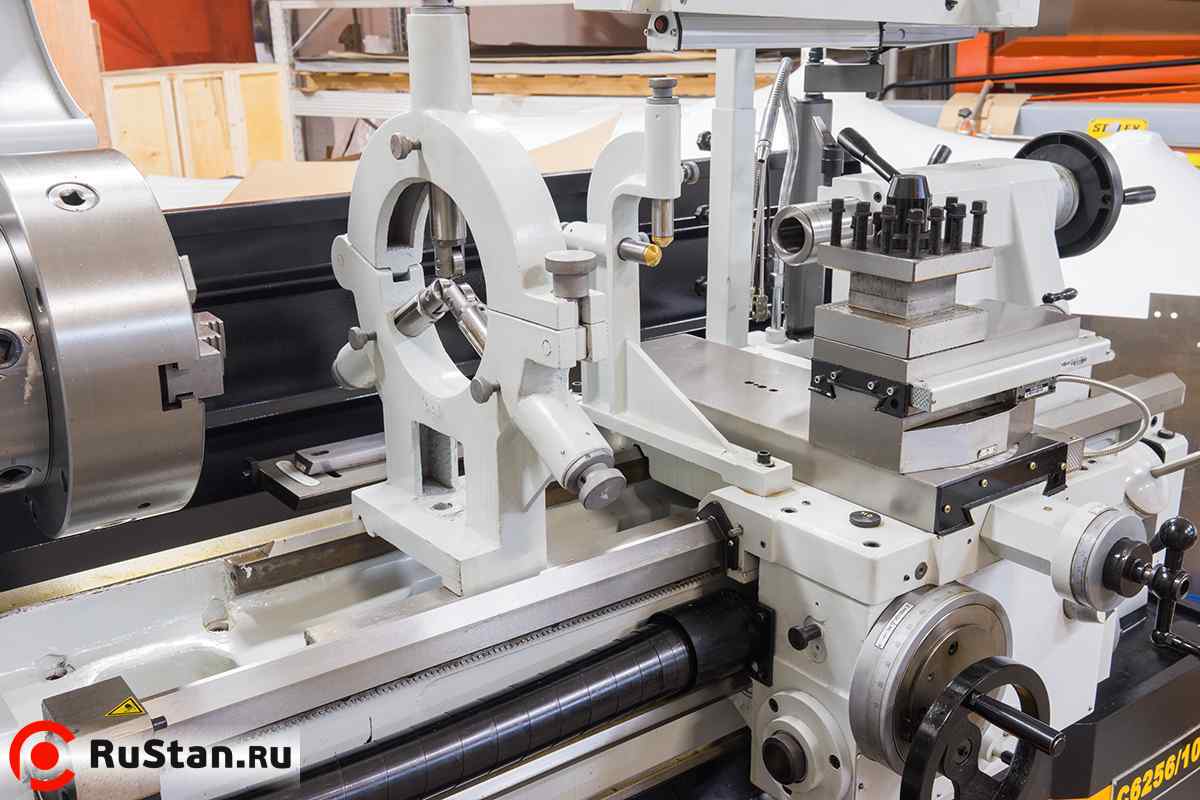

• Не подвижный люнет Ø19-165 мм
• Не вращающийся центр МТ-5
• Переходная втулка МТ-5

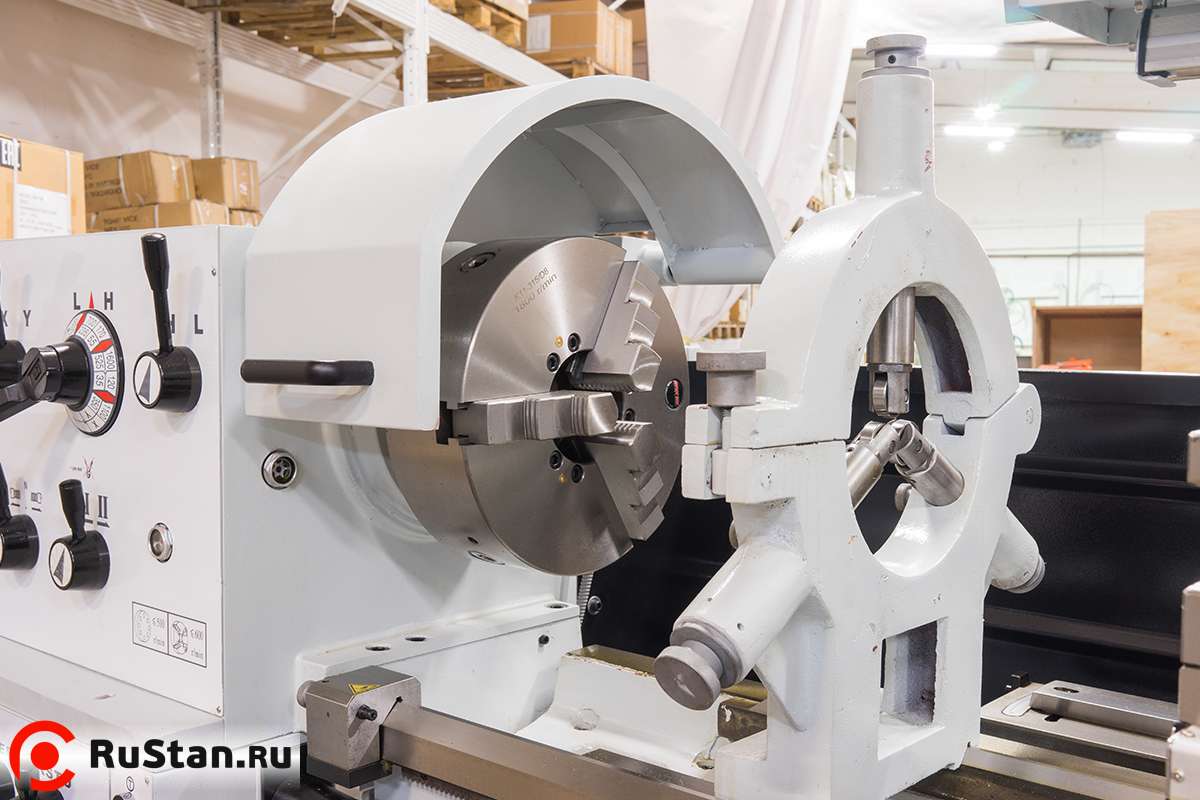

• Защитный экран патрона с концевым выключателем
• УЦИ по трем осям(Sino)
• Концевой упор продольного перемещения
• Регулируемые опоры станины
• Поддон для сбора стружки
• Задняя защитная стенка
• Ножной тормоз шпинделя с концевым выключателем
• Система подвода СОЖ
• Лампа местного освещения
• Инструкция по эксплуатации и деталировка с сертификатом СЕ

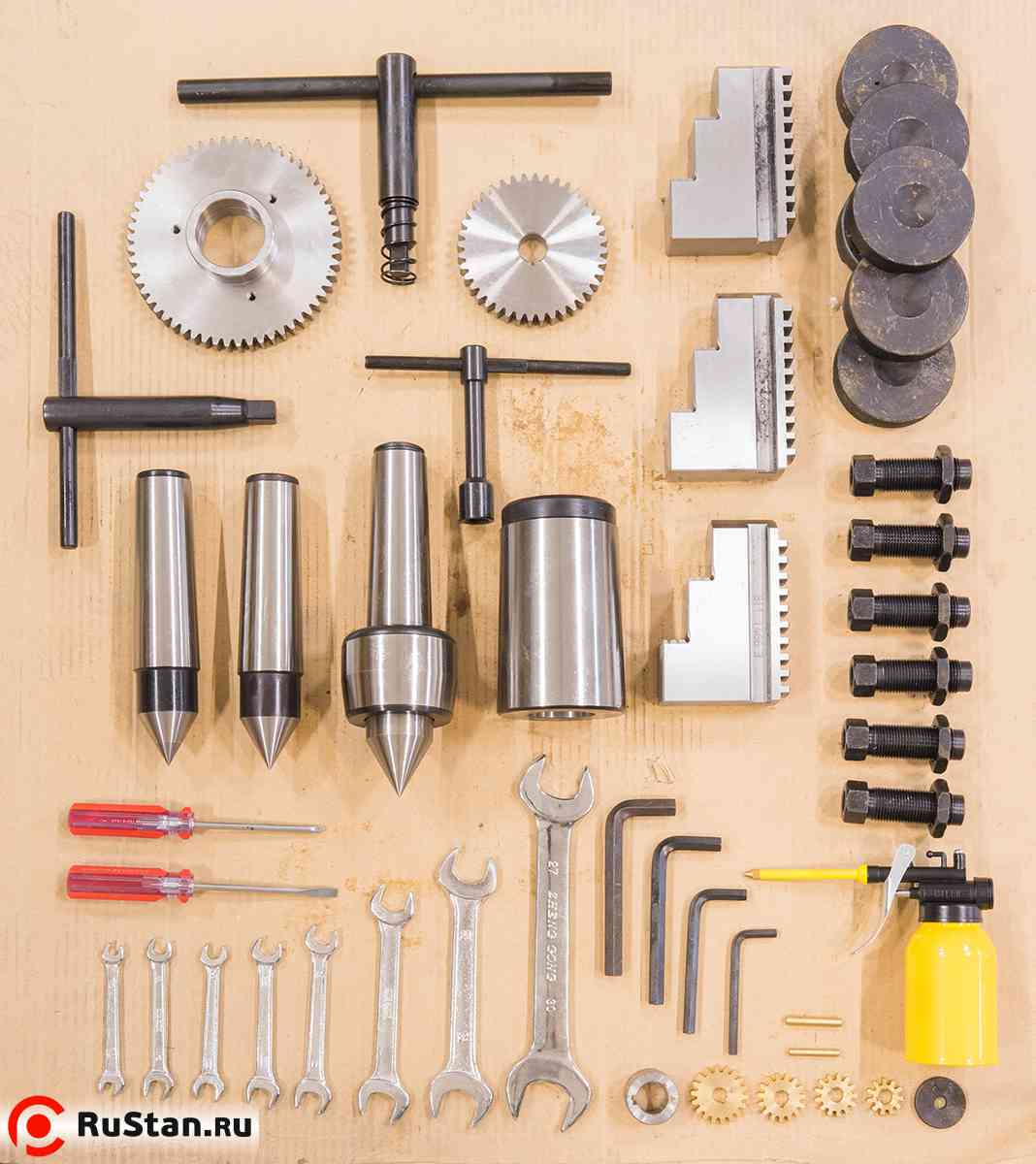

• Инструмент для обслуживания в инструментальном ящике
• Джойстик ускоренного перемещения по 2-м осям
• Вращающийся центр МТ-5

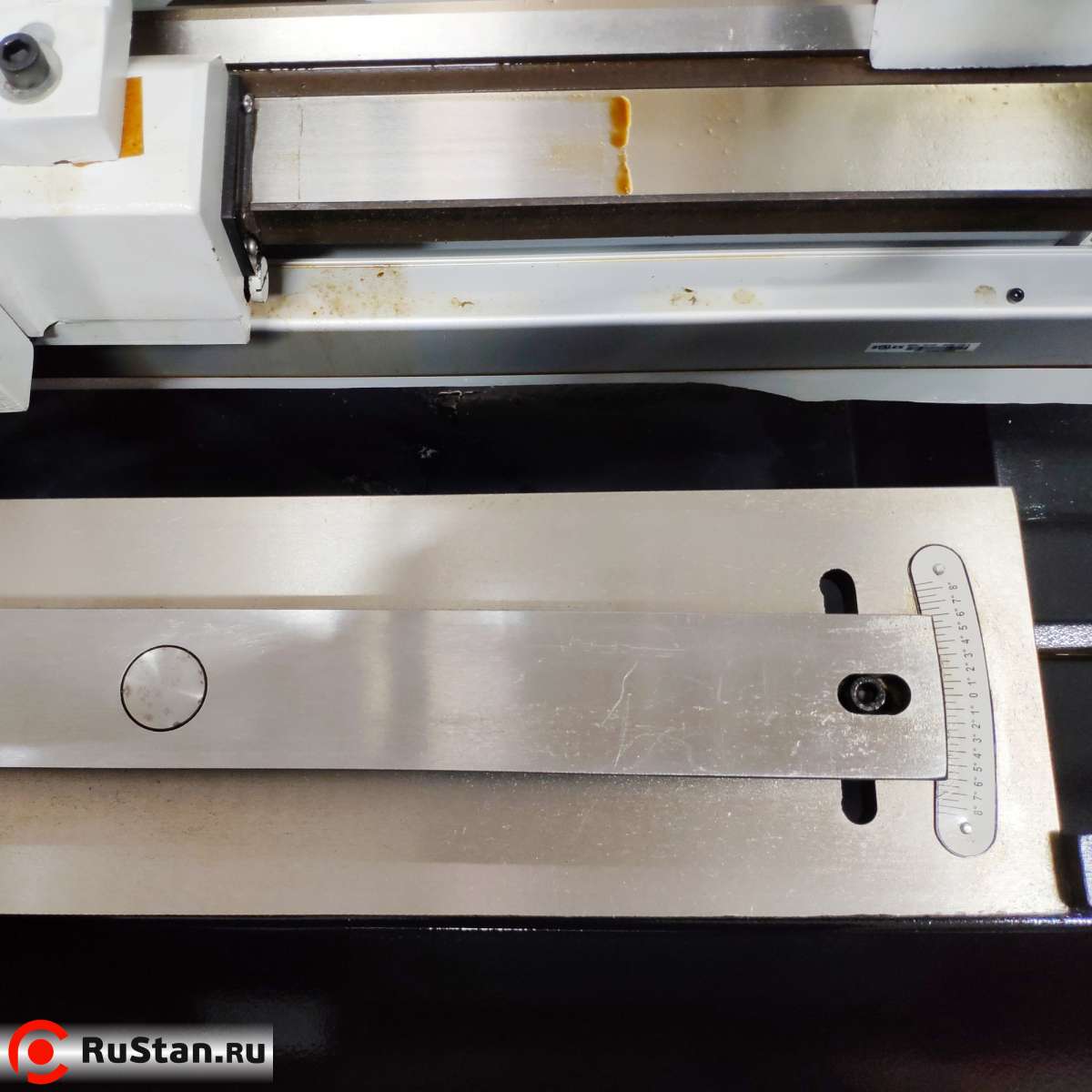

• Конусная линейка
