Станок токарно-винторезный STALEX C6256/2000

STALEX C6256/2000 предназначен для токарных, сверлильных и резьбонарезных операций по чёрным и цветным металлам и полимерным материалам, поддающимся резанию. Между центрами станка предусмотрено 2000 мм, допустимый вес заготовки при таком закреплении достигает 1000 кг.

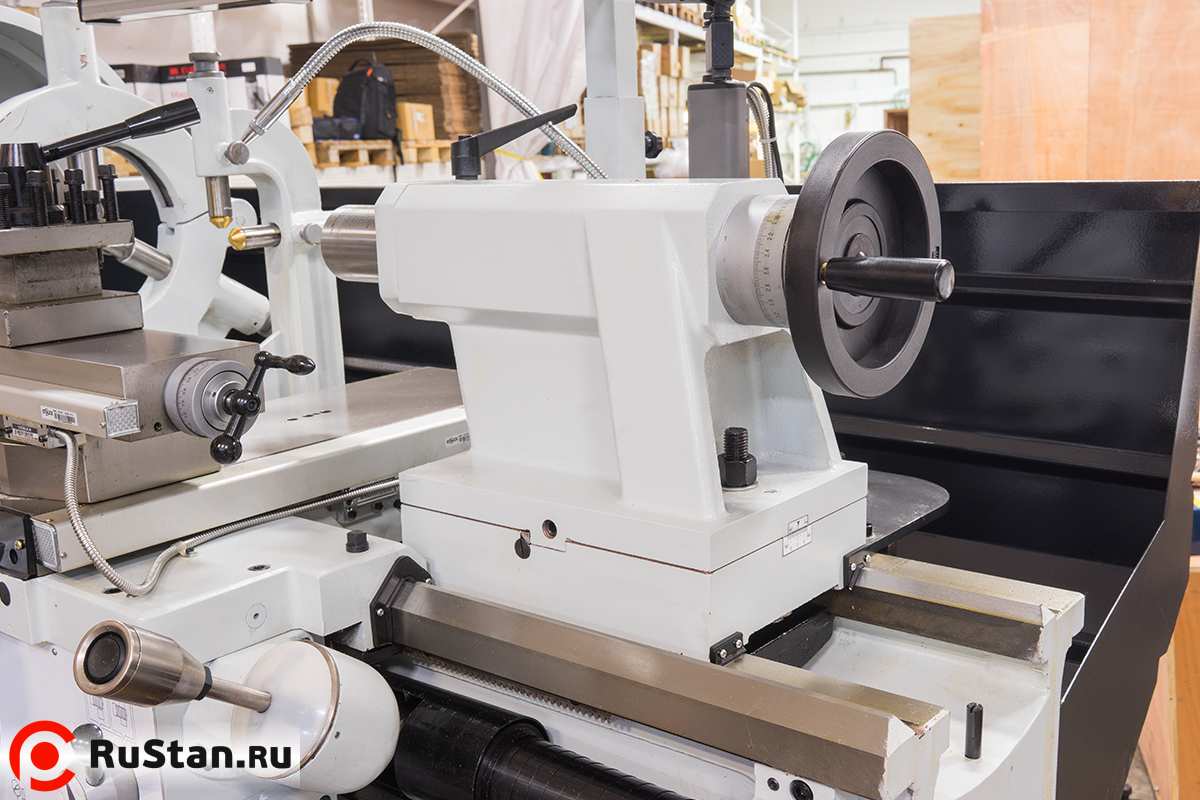

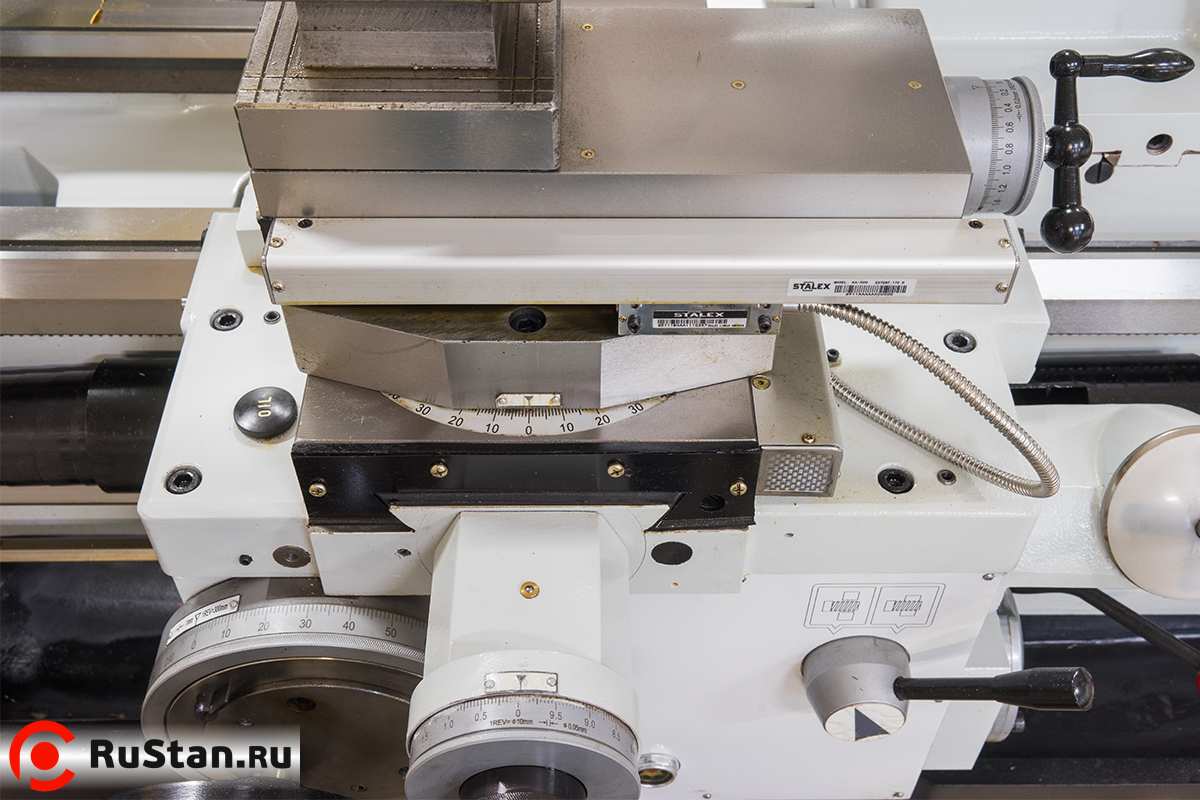

Над станиной диаметр обточки составляет 560 мм, над поперечным суппортом — 355 мм. Максимальный диаметр вращения при снятом мостике равен 785 мм. Пиноль задней бабки диаметром 75 мм имеет конус МТ-5 и ход 180 мм; поперечный суппорт перемещается на 316 мм.

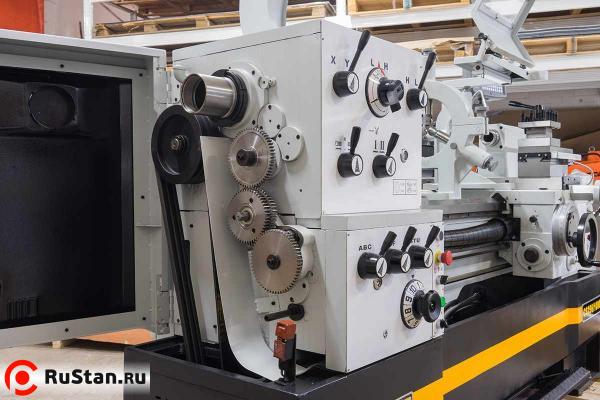

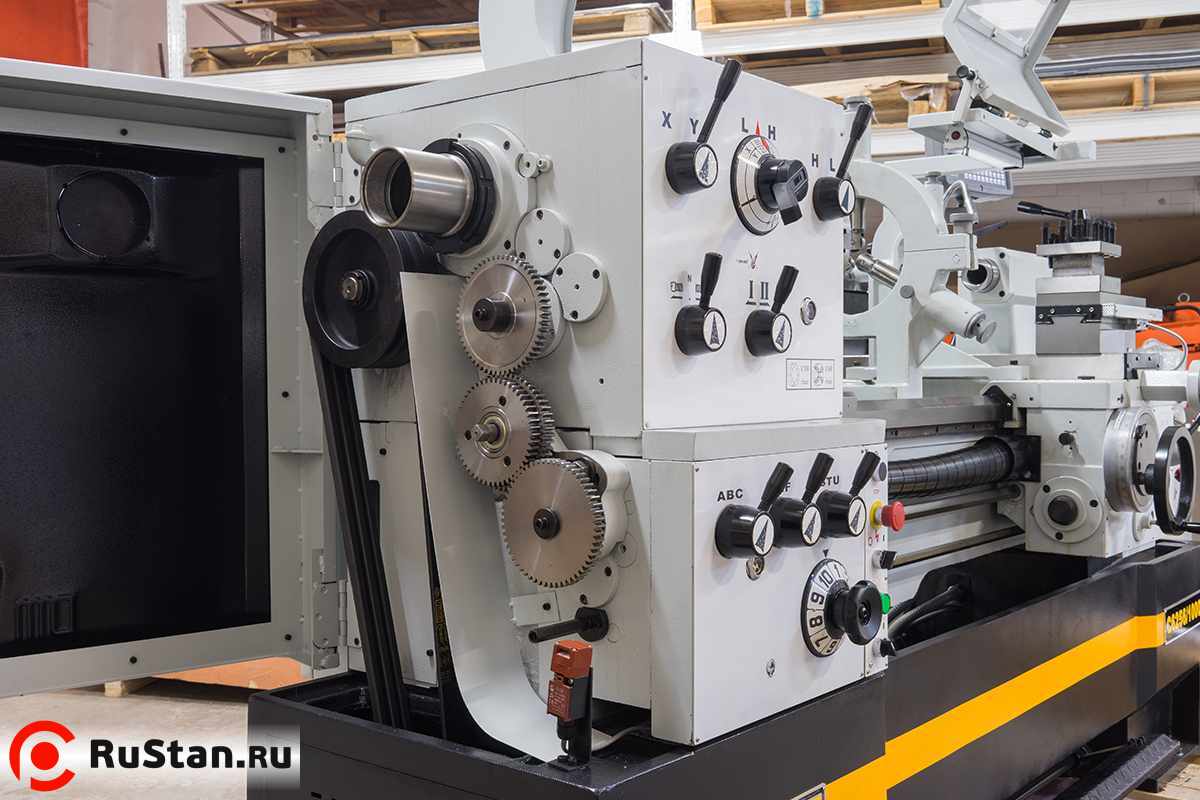

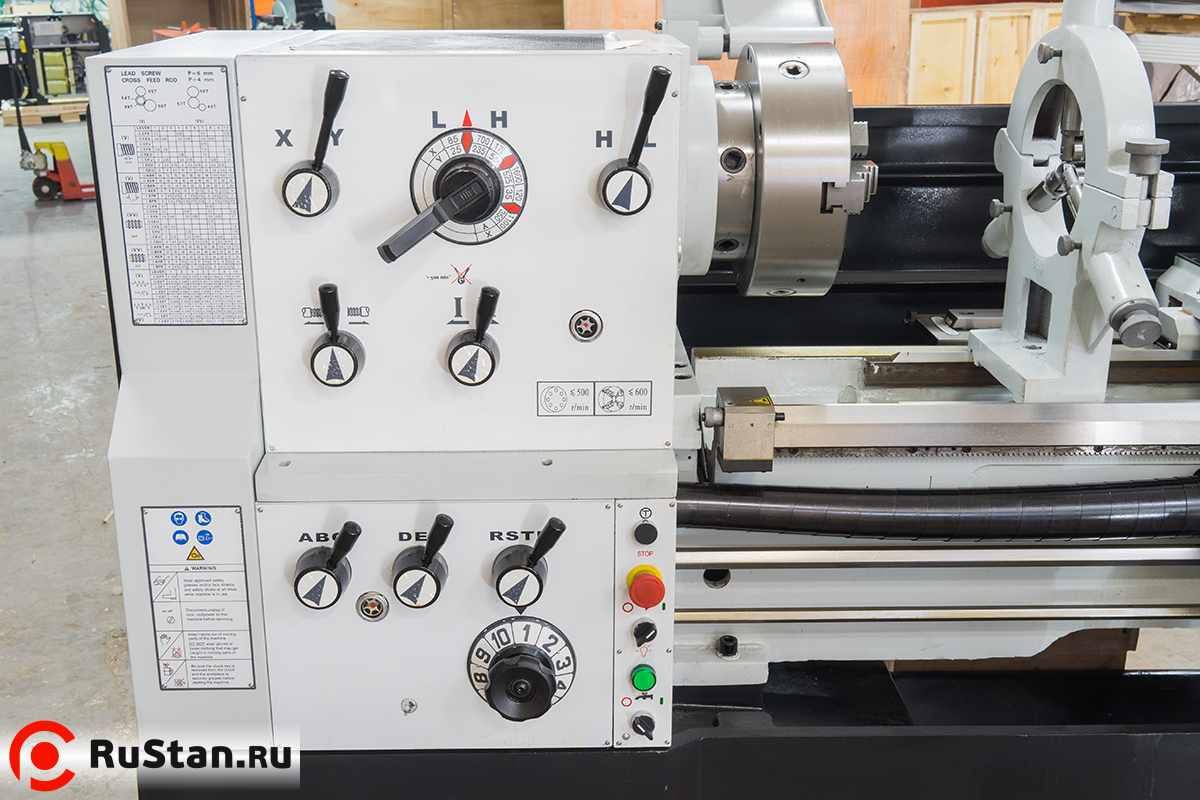

Двигатель главного привода мощностью 7,5 кВт обеспечивает 12 ступеней вращения шпинделя. Проходное отверстие составляет 80 мм, присоединение патрона — Camlock D1-8 (DIN55029). Продольные подачи выбираются в пределах 0,059–1,646 мм/об, поперечные — 0,020–0,573 мм/об.

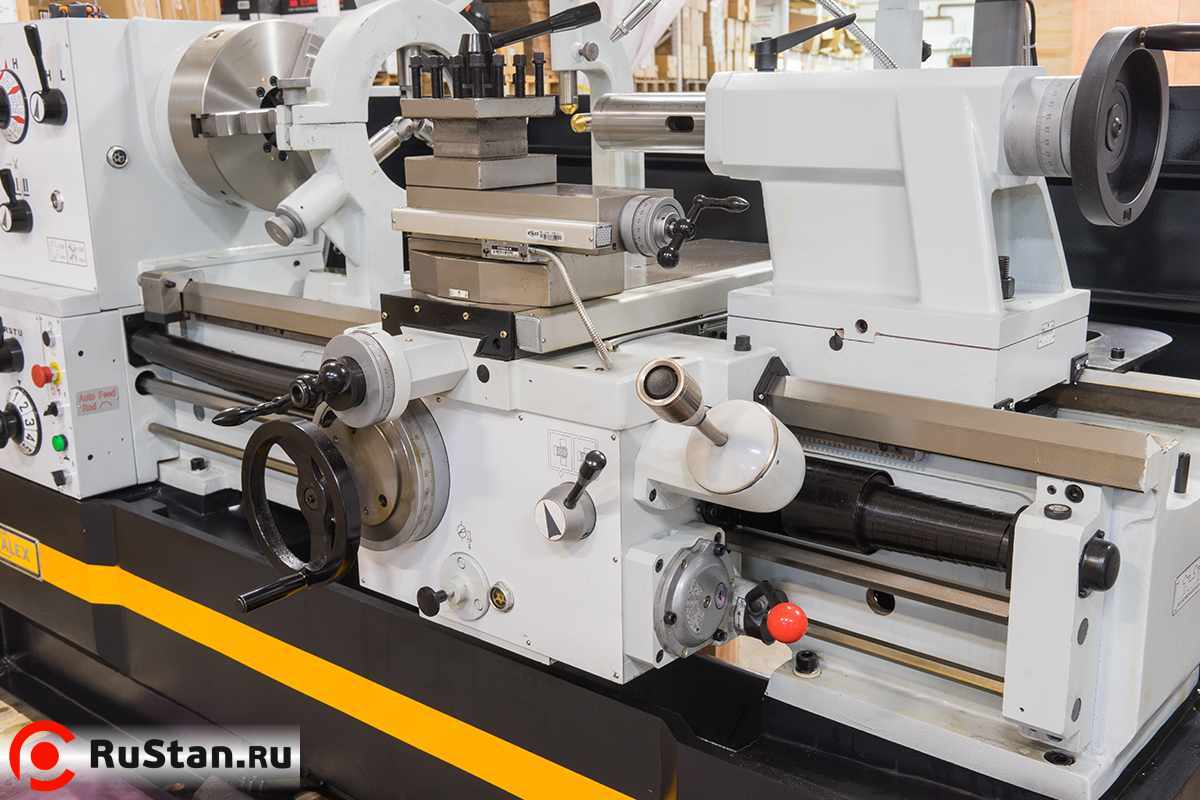

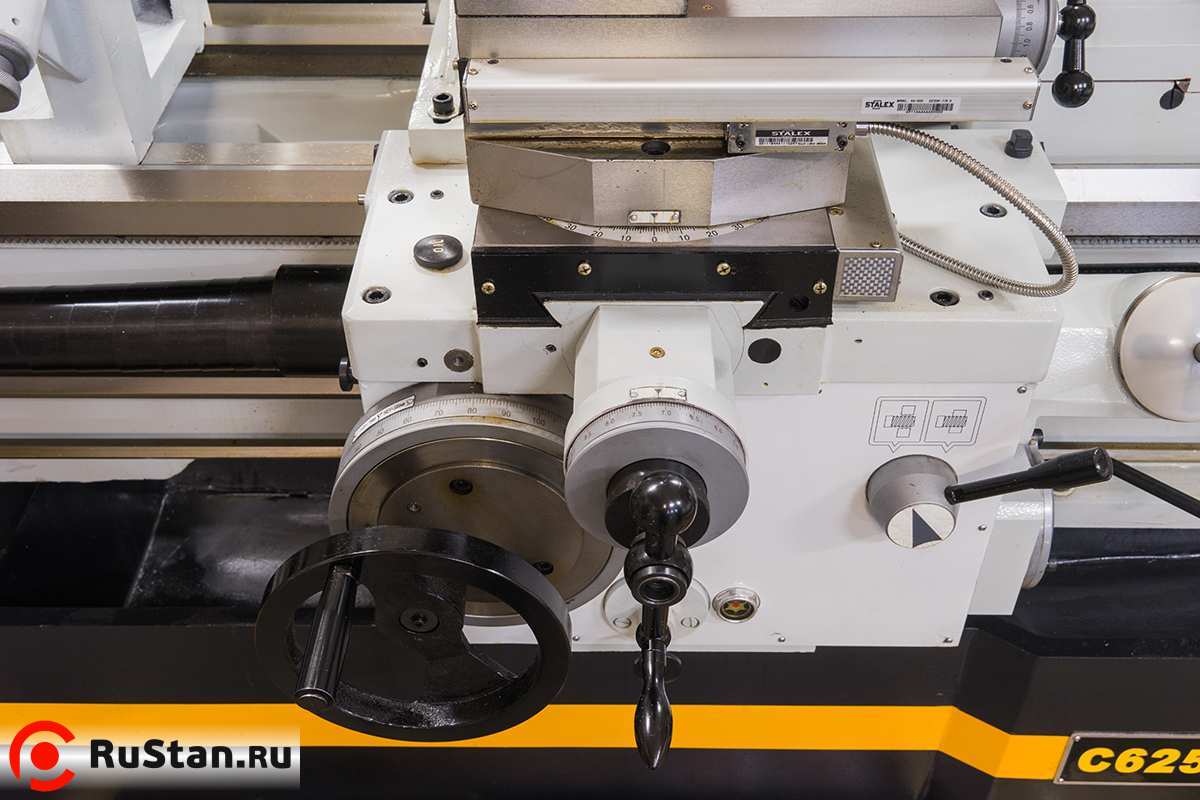

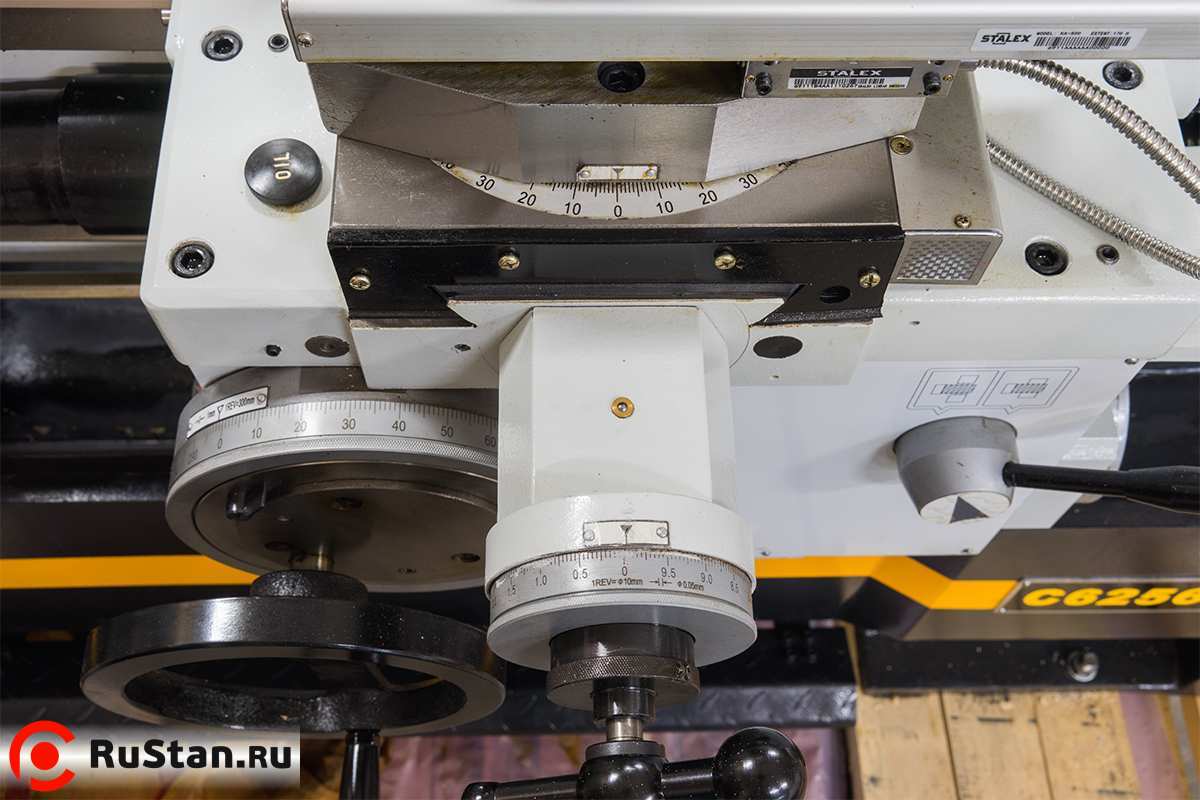

Чугунные станина и основание дополняются закалёнными и отшлифованными направляющими и шестернями. Для быстрого перемещения суппорта предусмотрен джойстик по двум осям. УЦИ Sino, конусная линейка, система охлаждения и местное освещение входят в подтверждённое оснащение модели.

Преимущества

• Расстояние между центрами 2000 мм.
• Диаметр обточки над станиной 560 мм.
• Диаметр обточки над поперечным суппортом 355 мм.
• Съёмный мостик длиной 170 мм; максимальный диаметр вращения в выемке 785 мм.
• Допустимый вес заготовки в центрах 1000 кг.
• Двенадцать скоростей шпинделя.
• Проходное отверстие шпинделя 80 мм.
• Присоединение Camlock D1-8 по DIN55029.
• Главный привод мощностью 7,5 кВт.
• 35 продольных подач в пределах 0,059-1,646 мм/об.
• 42 поперечных подач в пределах 0,020-0,573 мм/об.
• Ускоренное продольное перемещение 4,5 м/мин и поперечное 1,9 м/мин.
• Нарезание метрических, дюймовых, модульных и питчевых резьб.
• Закалённые ТВЧ и отшлифованные направляющие HRC 53–55.
• Регулировка зазоров направляющих клиновыми планками.

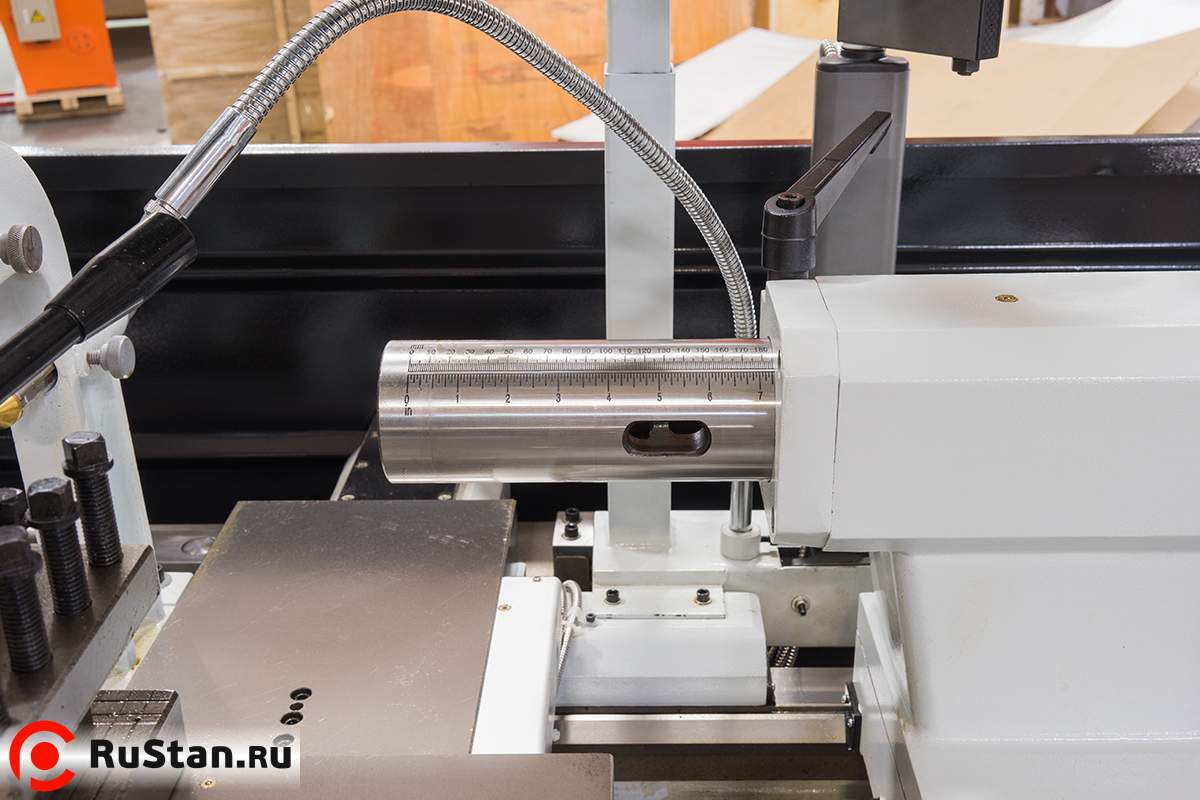

• Шкалы на пиноли задней бабки и маховике.

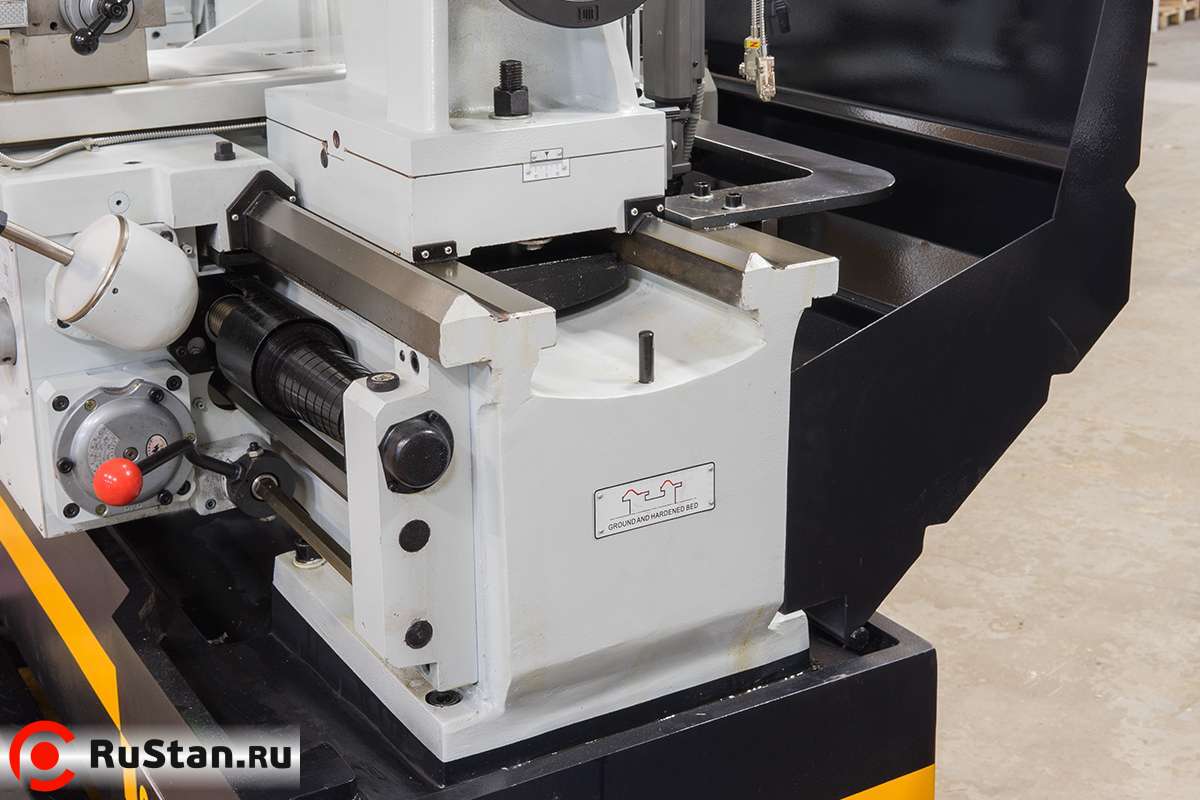

• Смещение задней бабки для обточки конусов.

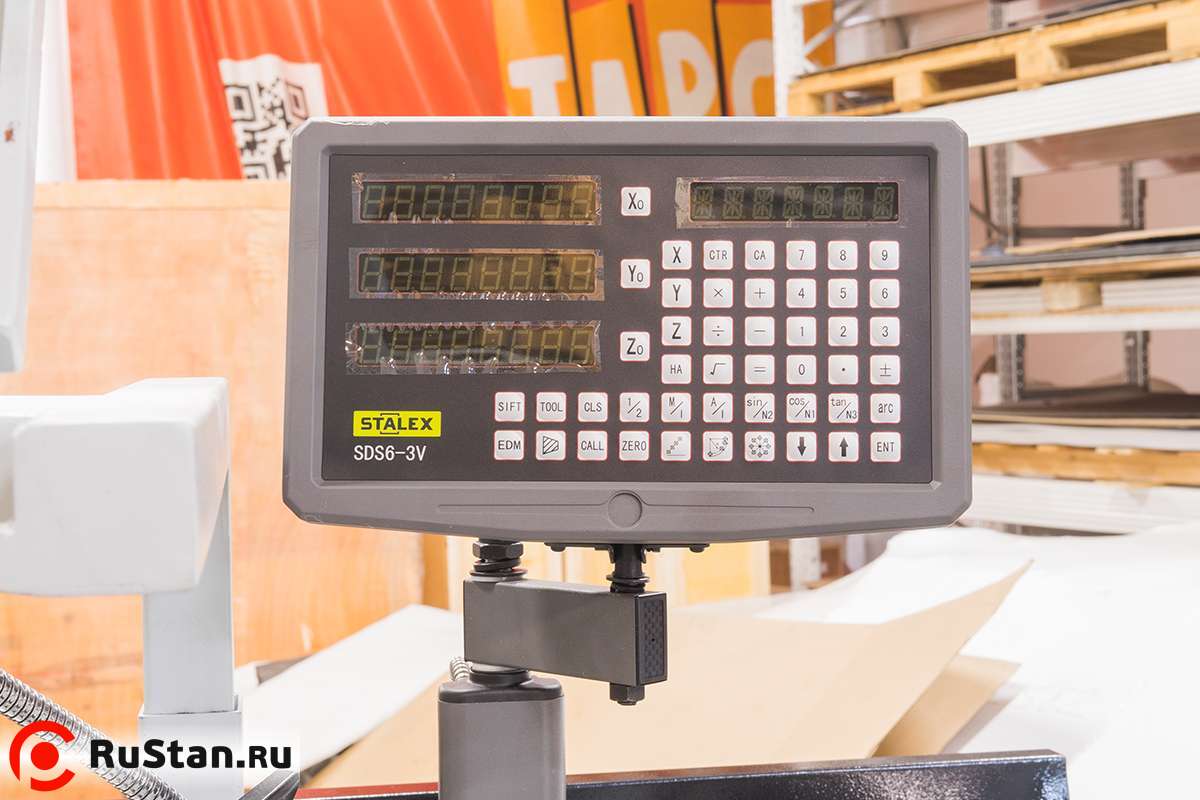

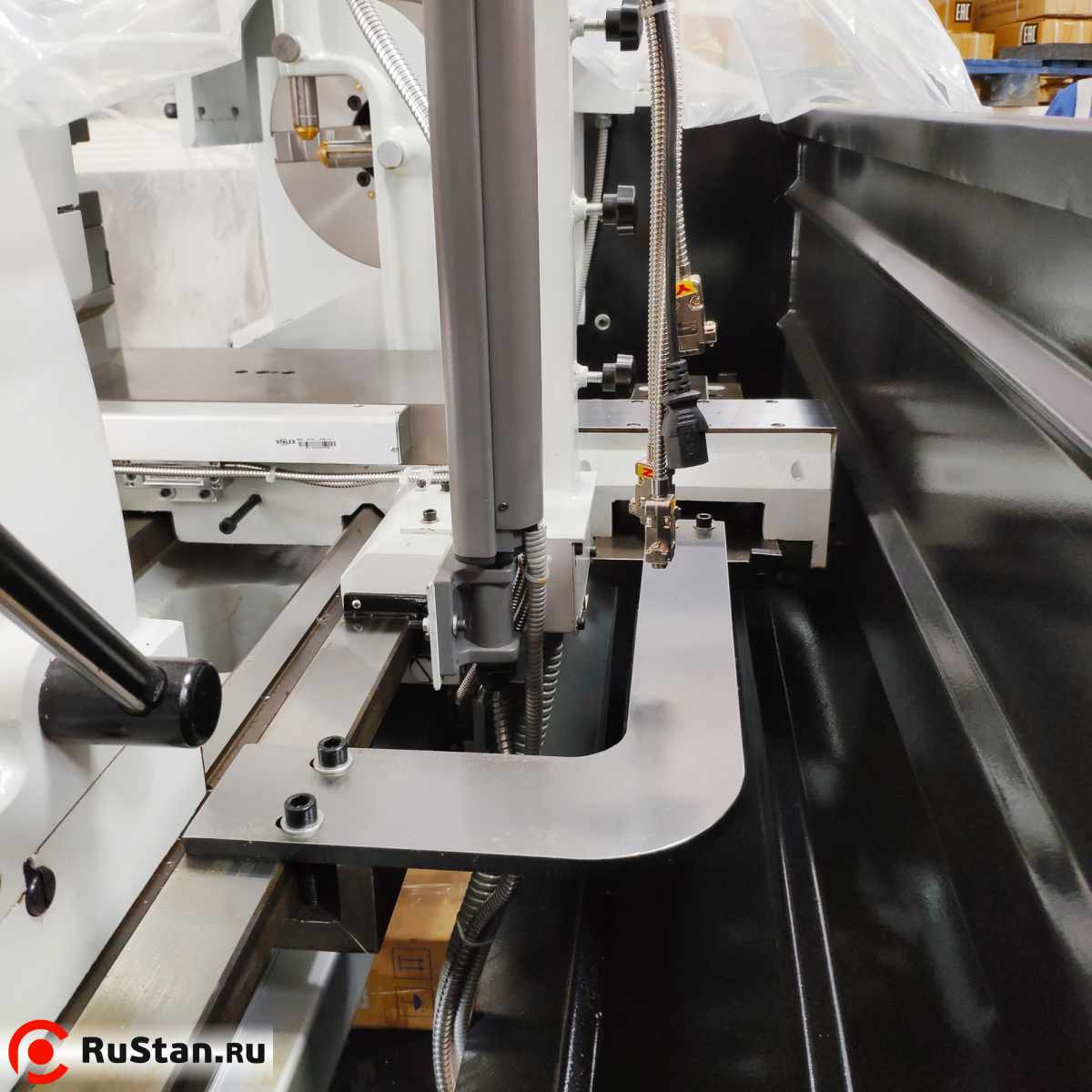

• УЦИ Sino по трём осям.
• Ножной тормоз шпинделя с концевым выключателем.
• Система СОЖ, патроны 315 и 350 мм, планшайба 450 мм в комплекте.

Особенности конструкции

Область применения

• Наружное точение заготовок в пределах рабочей зоны станка.
• Обточка конических поверхностей с регулировкой задней бабки.
• Нарезание метрических резьб.
• Нарезание дюймовых резьб.
• Нарезание модульных и питчевых резьб.
• Обработка с закреплением заготовки в центрах.
• Работа с заготовками увеличенного диаметра в зоне снятого мостика.
• Сверление чёрных и цветных металлов и полимеров, пригодных для резания.

Комплектация

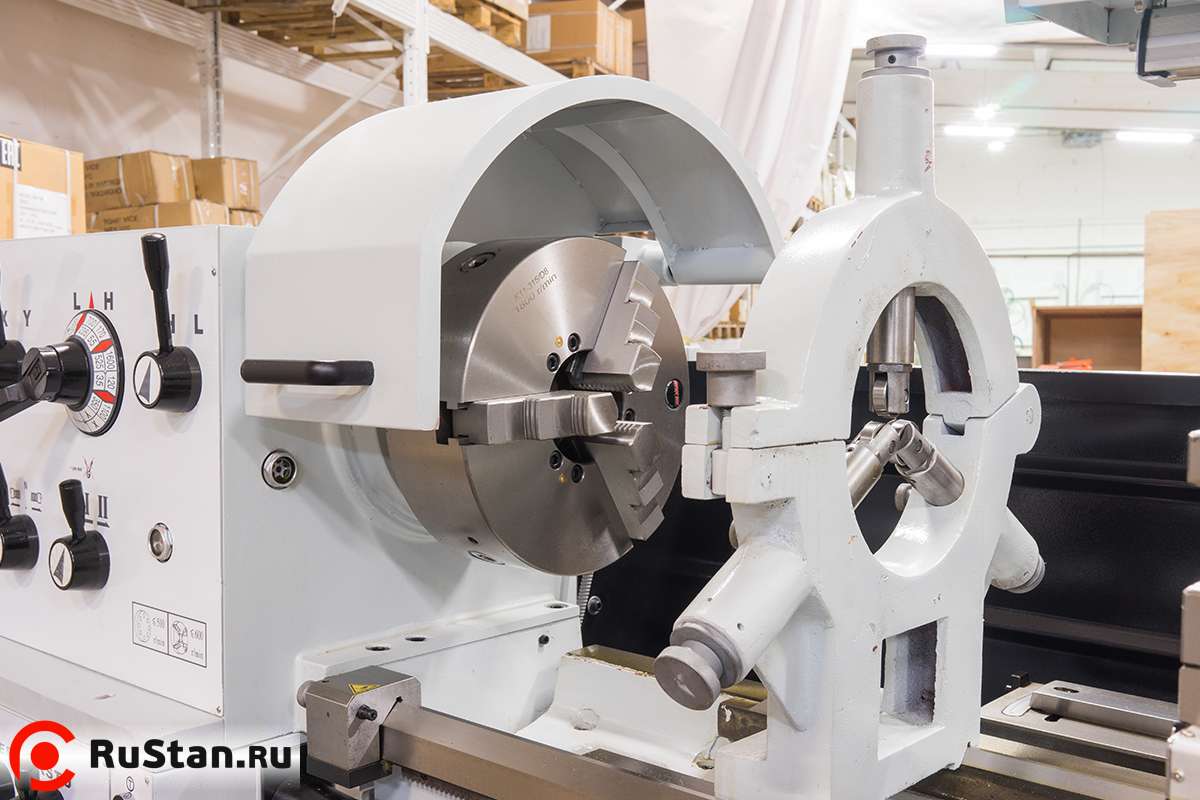

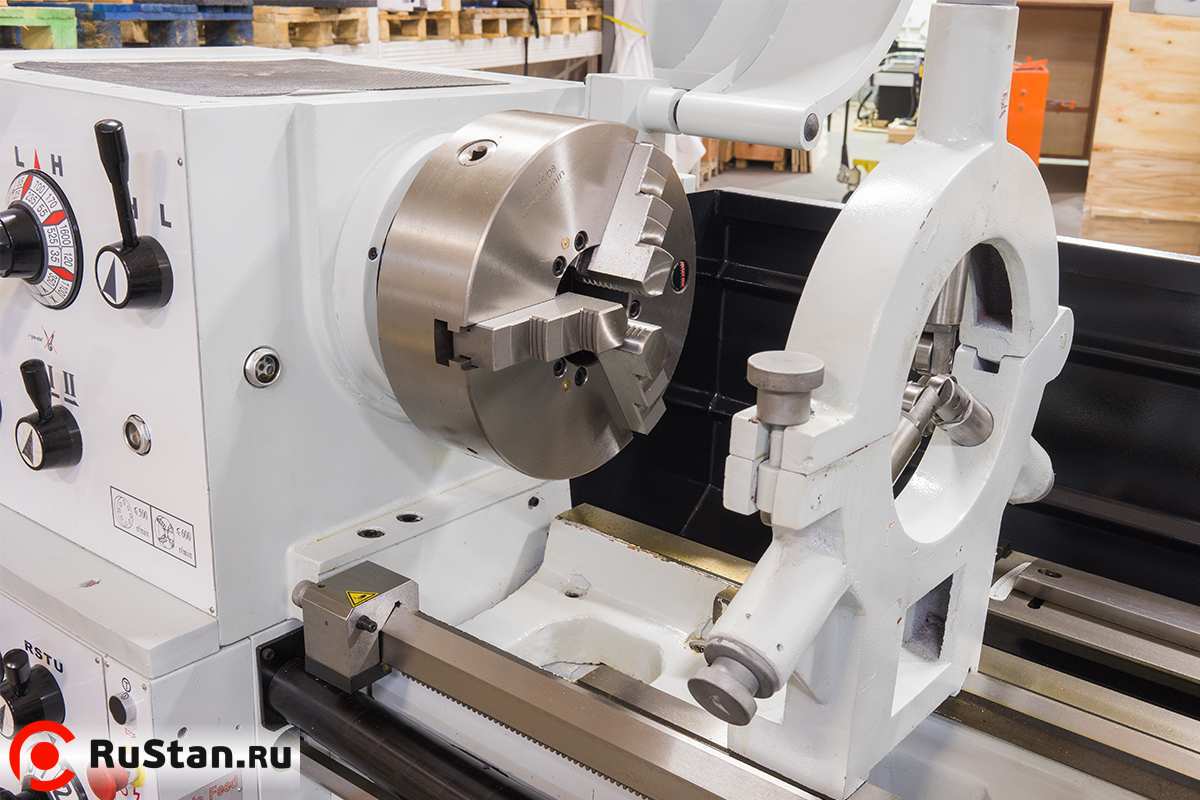

• 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками
• 4-х позиционный резцедержатель
• 4-х кулачковый патрон Ø350 мм
• Планшайба Ø 450 мм

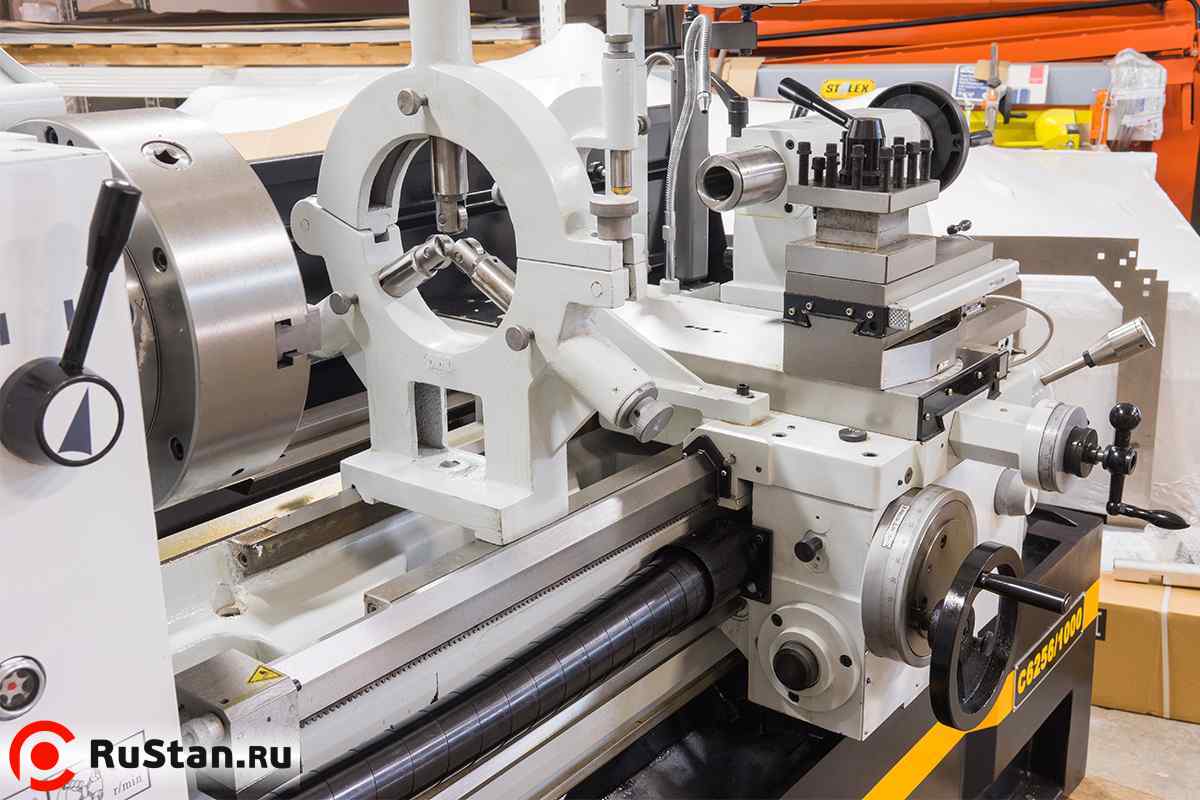

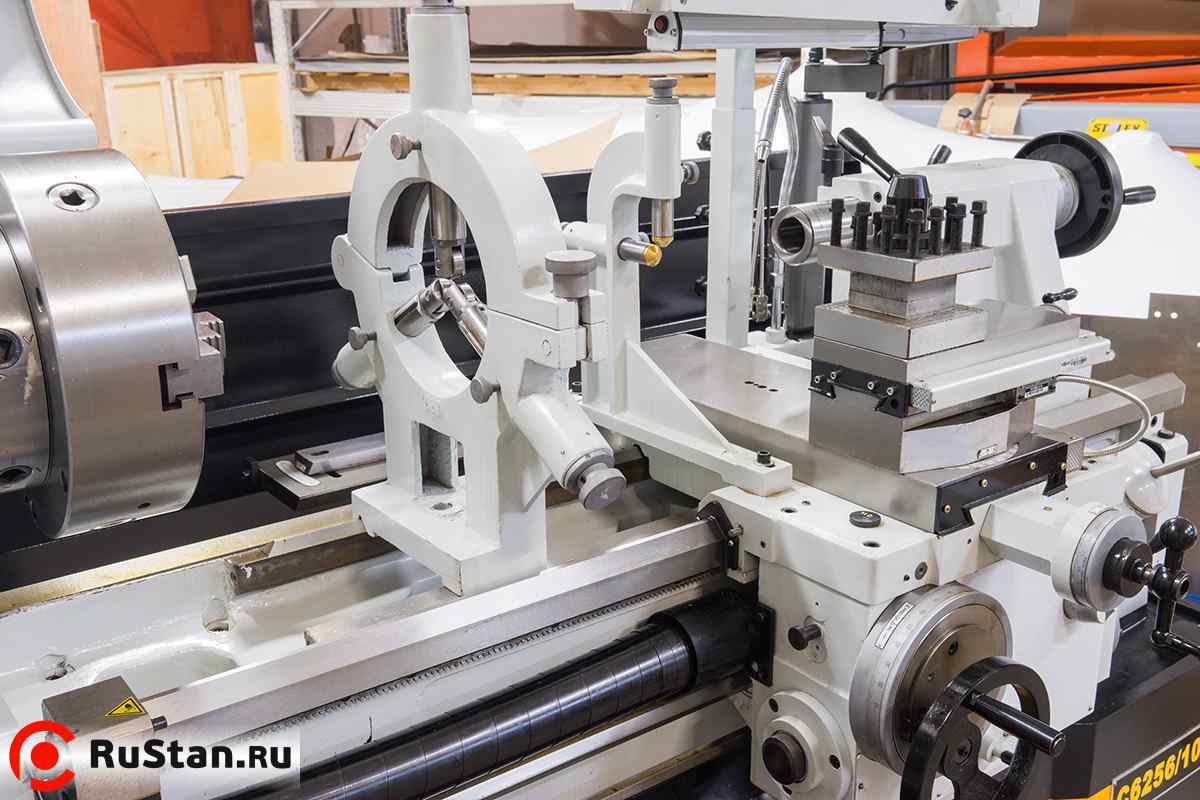

• Подвижный люнет Ø16-95 мм

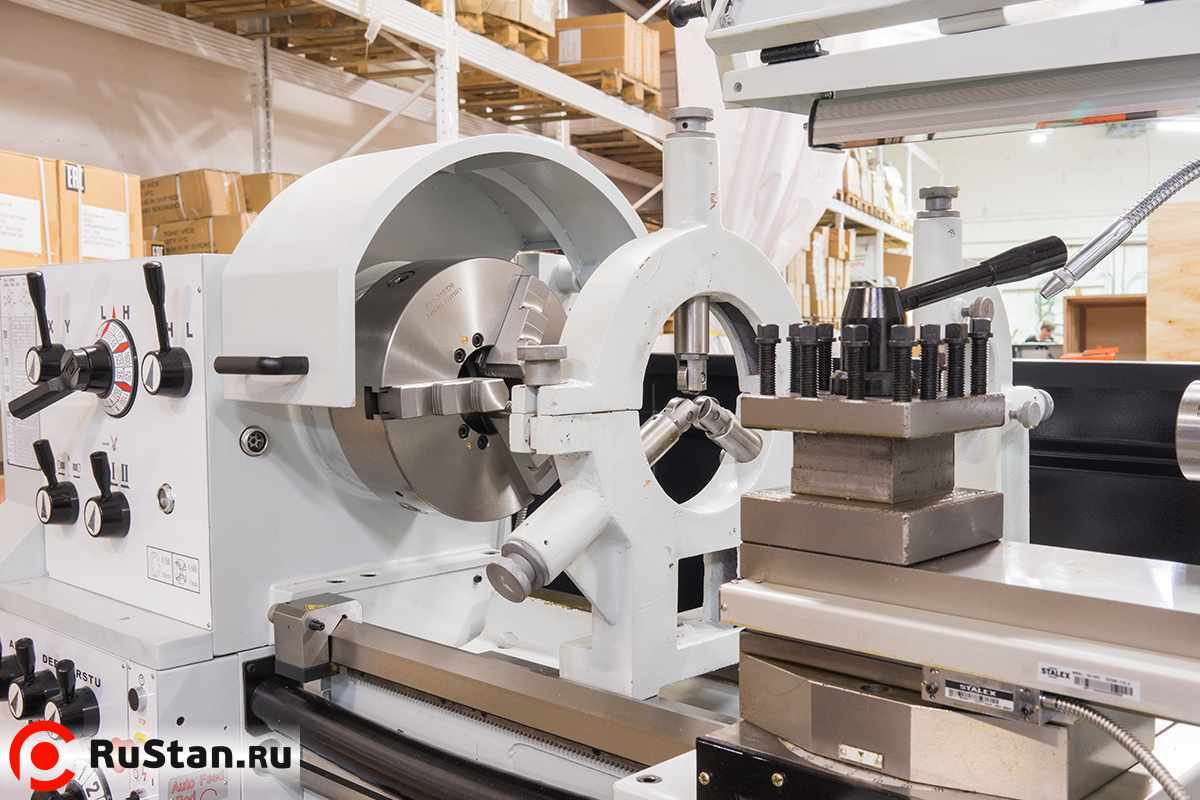

• Не подвижный люнет Ø19-165 мм
• Не вращающийся центр МТ-5
• Переходная втулка МТ-5
• Защитный экран патрона с концевым выключателем
• УЦИ по трем осям(Sino)
• Концевой упор продольного перемещения
• Регулируемые опоры станины
• Поддон для сбора стружки
• Задняя защитная стенка
• Ножной тормоз шпинделя с концевым выключателем
• Система подвода СОЖ
• Лампа местного освещения
• Инструкция по эксплуатации и деталировка с сертификатом СЕ

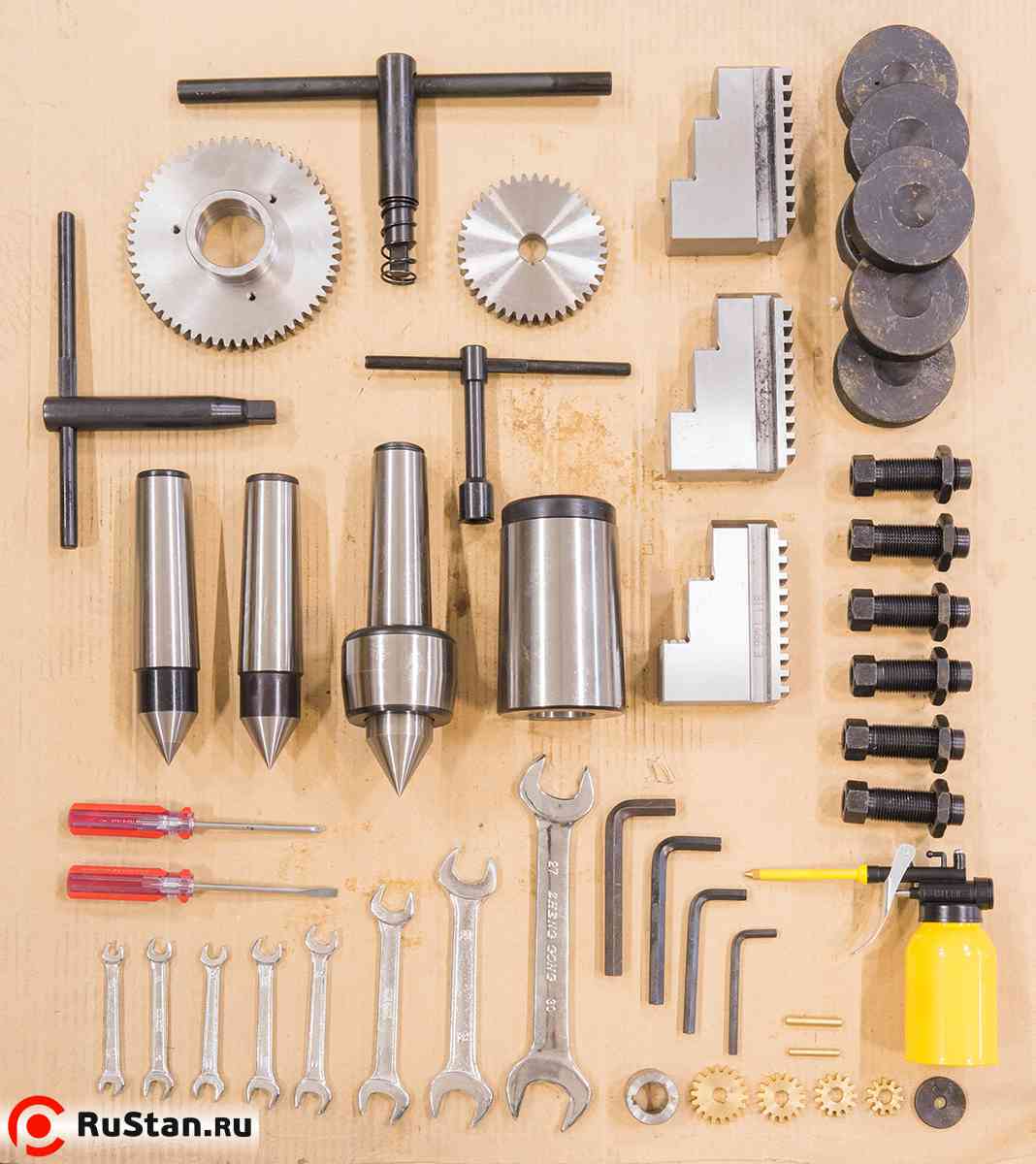

• Инструмент для обслуживания в инструментальном ящике
• Джойстик ускоренного перемещения по 2-м осям
• Вращающийся центр МТ-5

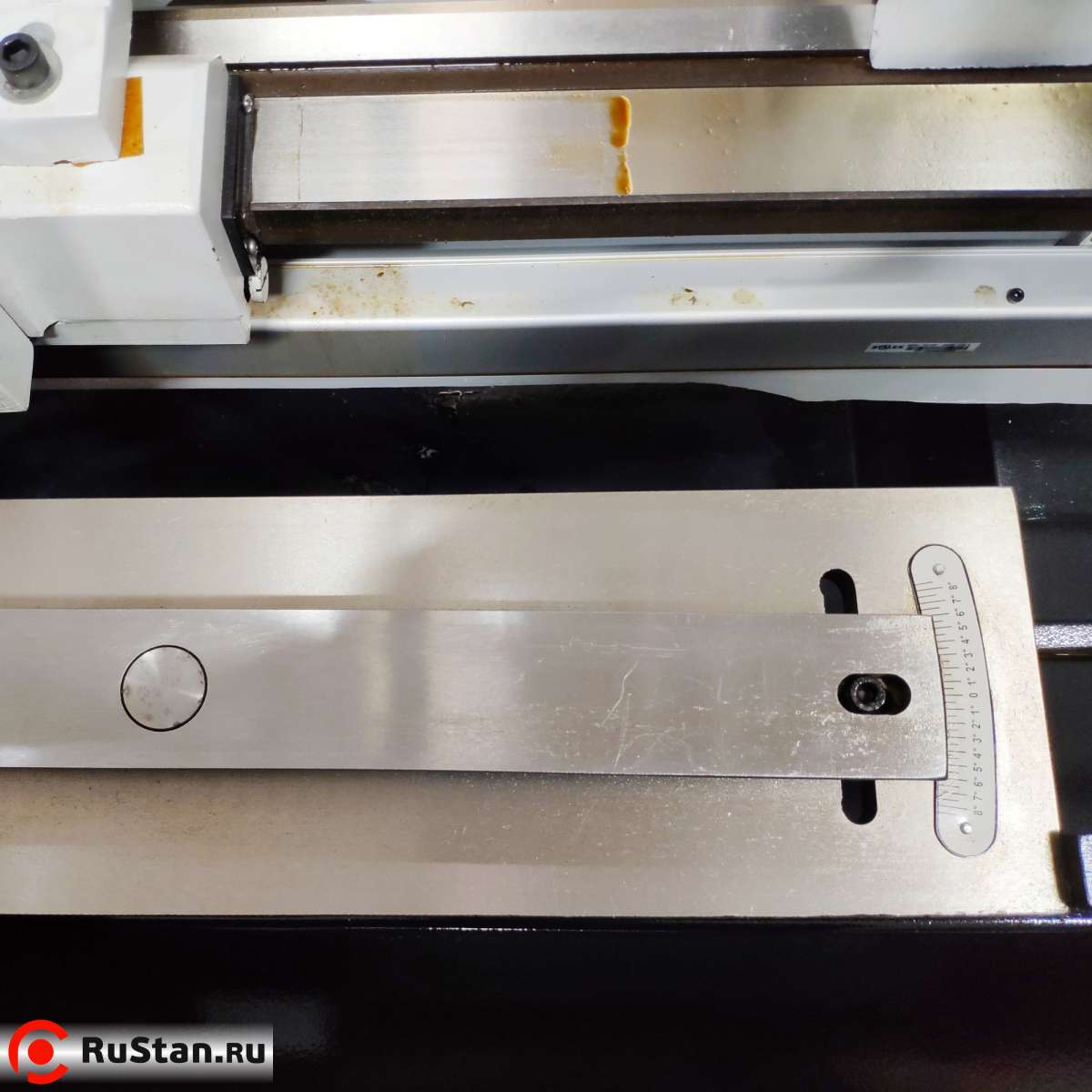

• Конусная линейка
