Станок токарно-винторезный STALEX C6251/1000

STALEX C6251/1000 — токарно-винторезный станок для обточки заготовок и нарезания метрических, дюймовых, модульных и питчевых резьб. Расстояние между центрами составляет 1000 мм. Для обработки конических поверхностей предусмотрены регулируемое смещение задней бабки и комплектная конусная линейка.

Диаметр обточки над станиной равен 510 мм, над поперечным суппортом — 305 мм. При снятом мостике длиной 170 мм максимальный диаметр вращения составляет 735 мм. В центрах допускается заготовка весом до 650 кг; максимальное сечение инструмента — 25×25 мм.

Двигатель 7,5 кВт приводит шпиндель с конусом МТ-7, проходным отверстием 80 мм и креплением Camlock D1-8. Предусмотрены 12 скоростей от 25 до 1600 об/мин. Продольная и поперечная подачи имеют по 35 значений в диапазонах 0,109–3,065 и 0,047–1,302 мм/об соответственно.

Монолитная станина выполнена из серого чугуна, её направляющие закалены ТВЧ и отшлифованы. Коробки скоростей и подач работают в масляной ванне. В оснащение включены УЦИ Sino по трём осям, два люнета, система подачи СОЖ и ножной тормоз шпинделя с концевым выключателем.

Преимущества

• Расстояние между центрами 1000 мм.
• Диаметр обточки над станиной 510 мм.
• Диаметр обточки над поперечным суппортом 305 мм.
• Съёмный мостик длиной 170 мм; максимальный диаметр вращения в выемке 735 мм.
• Допустимый вес заготовки в центрах 650 кг.

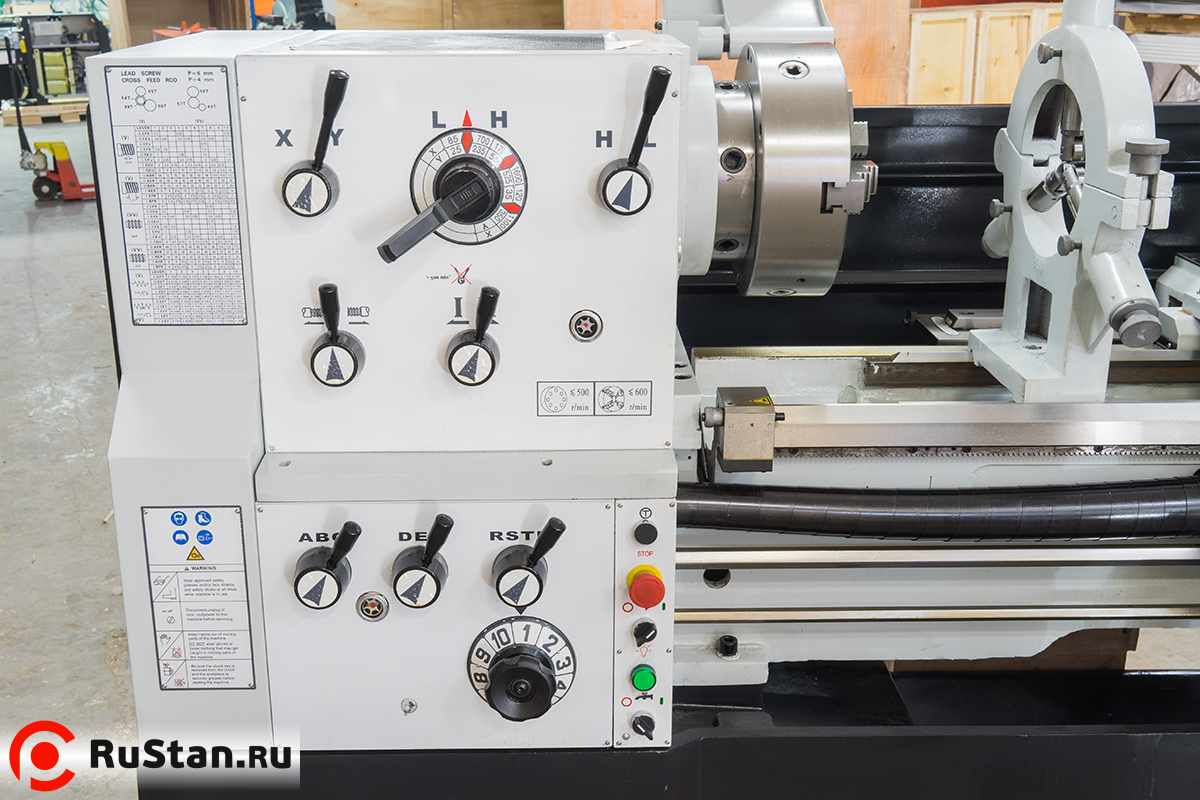

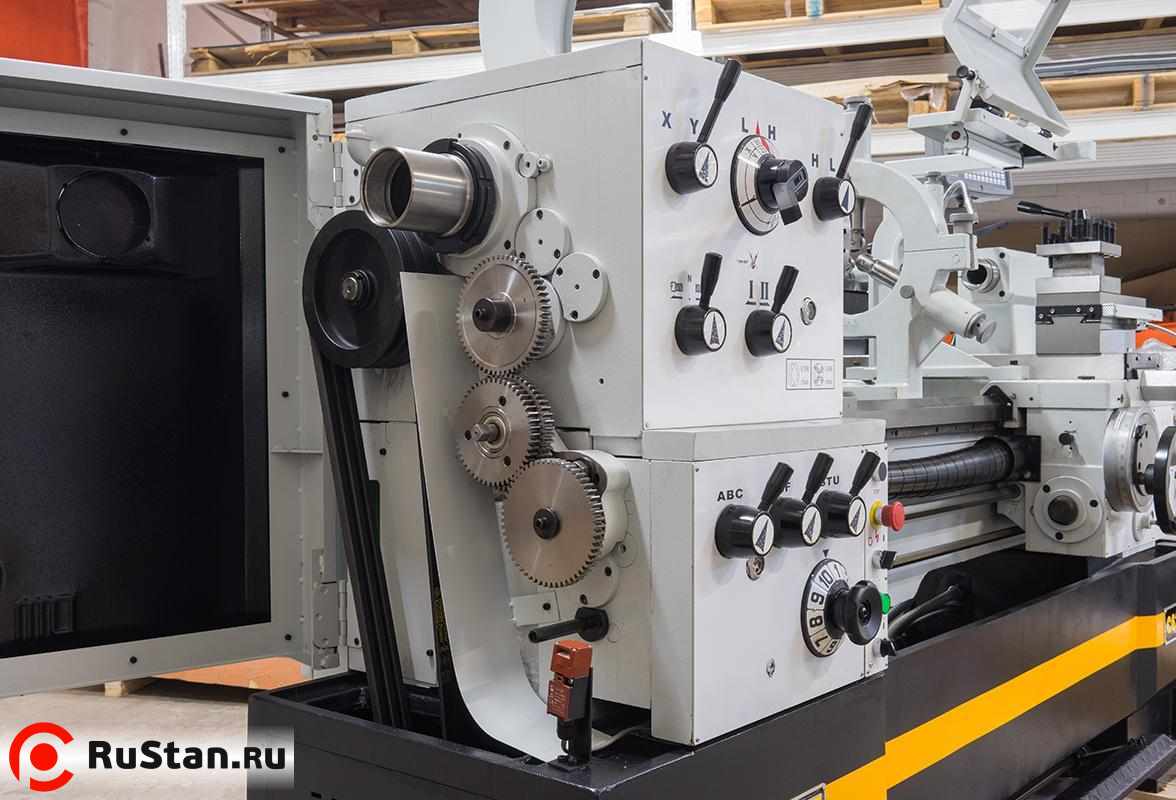

• Двенадцать скоростей шпинделя в диапазоне 25-1600 об/мин.
• Проходное отверстие шпинделя 80 мм.
• Присоединение Camlock D1-8 по DIN55029.
• Главный привод мощностью 7,5 кВт.
• 35 продольных подач в пределах 0,109-3,065 мм/об.
• 35 поперечных подач в пределах 0,047-1,302 мм/об.
• Ускоренное продольное перемещение 4,5 м/мин и поперечное 1,9 м/мин.
• Нарезание метрических, дюймовых, модульных и питчевых резьб.

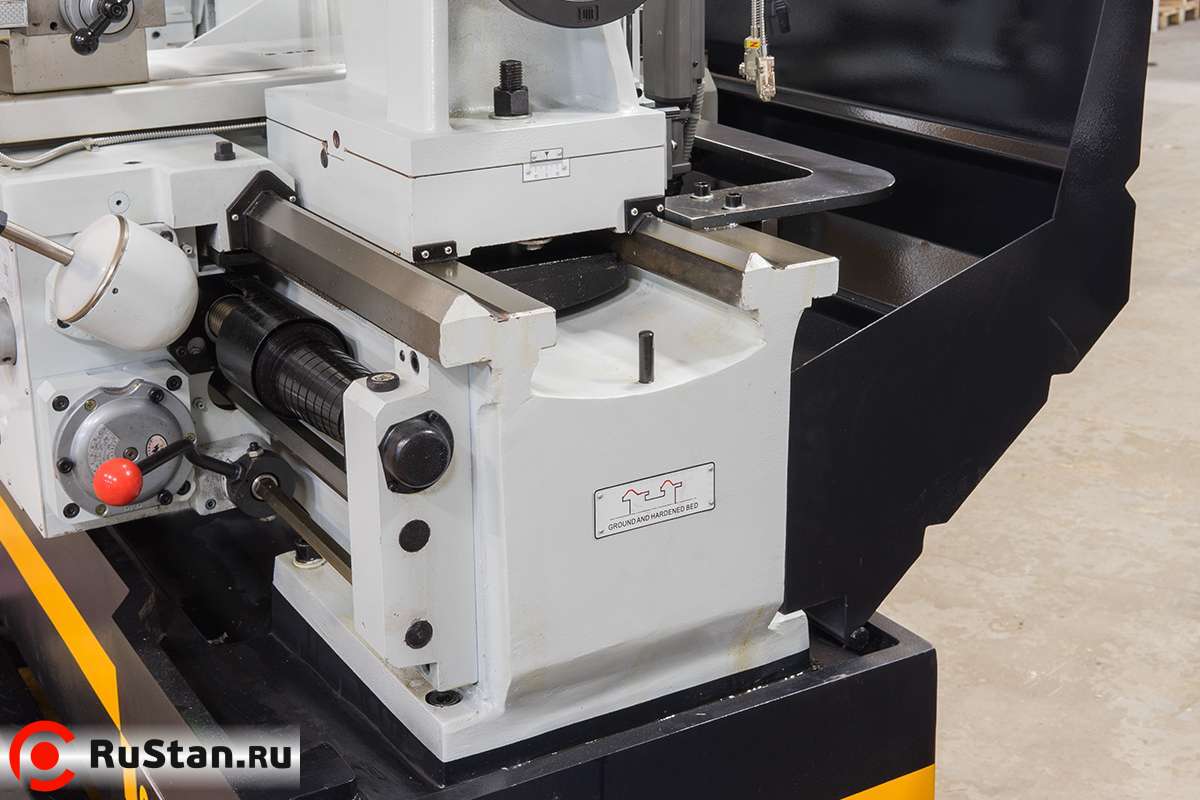

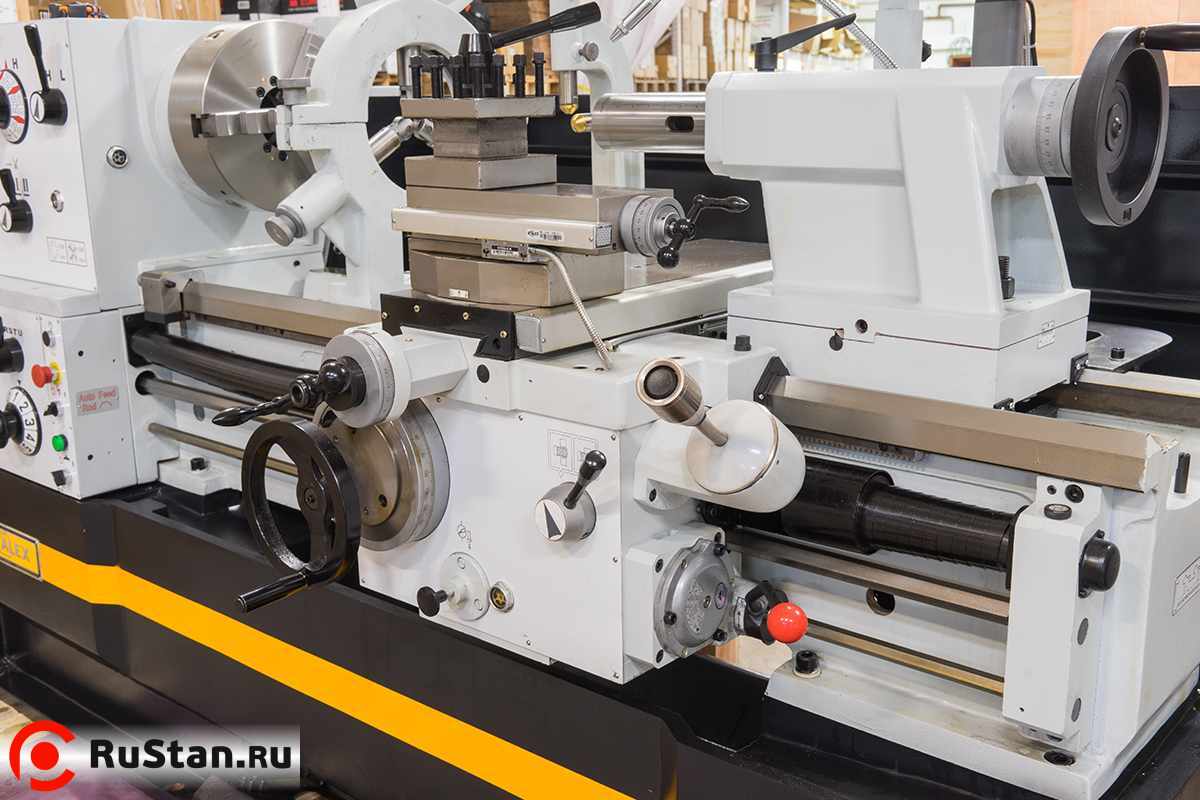

• Закалённые ТВЧ и отшлифованные направляющие HRC 53–55.
• Регулировка зазоров направляющих клиновыми планками.

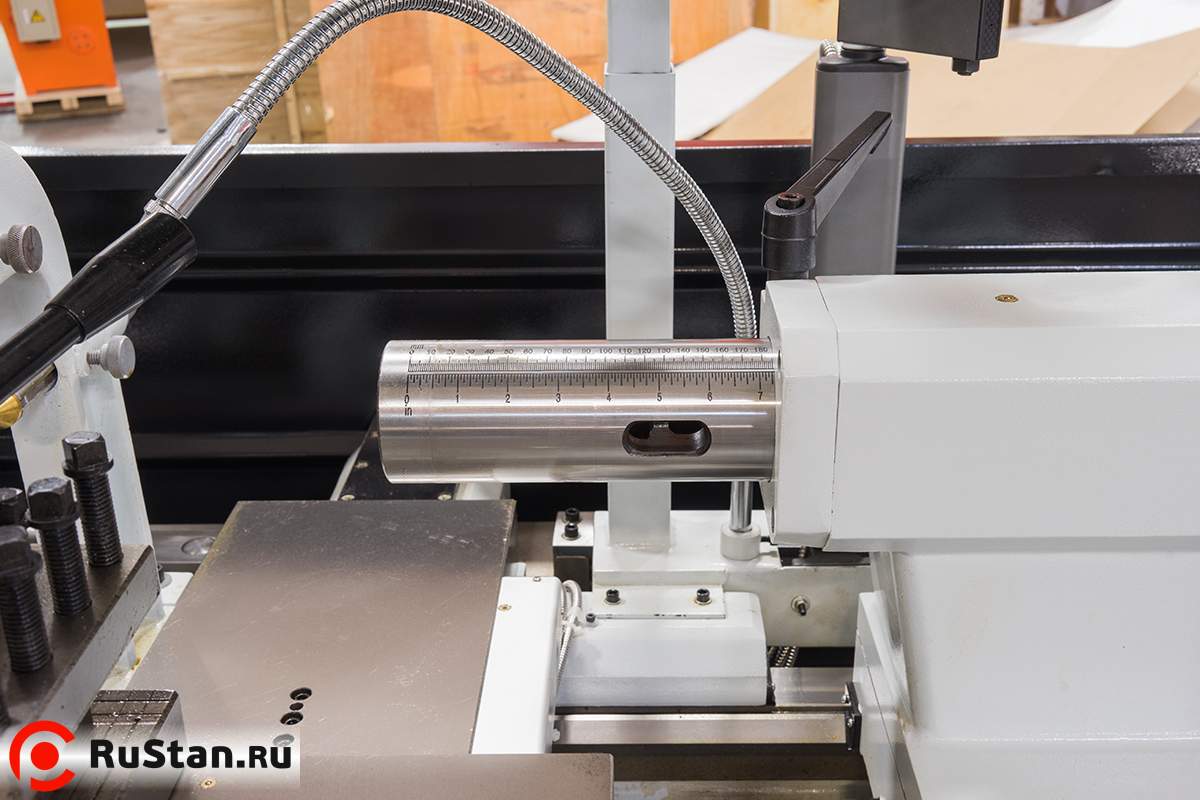

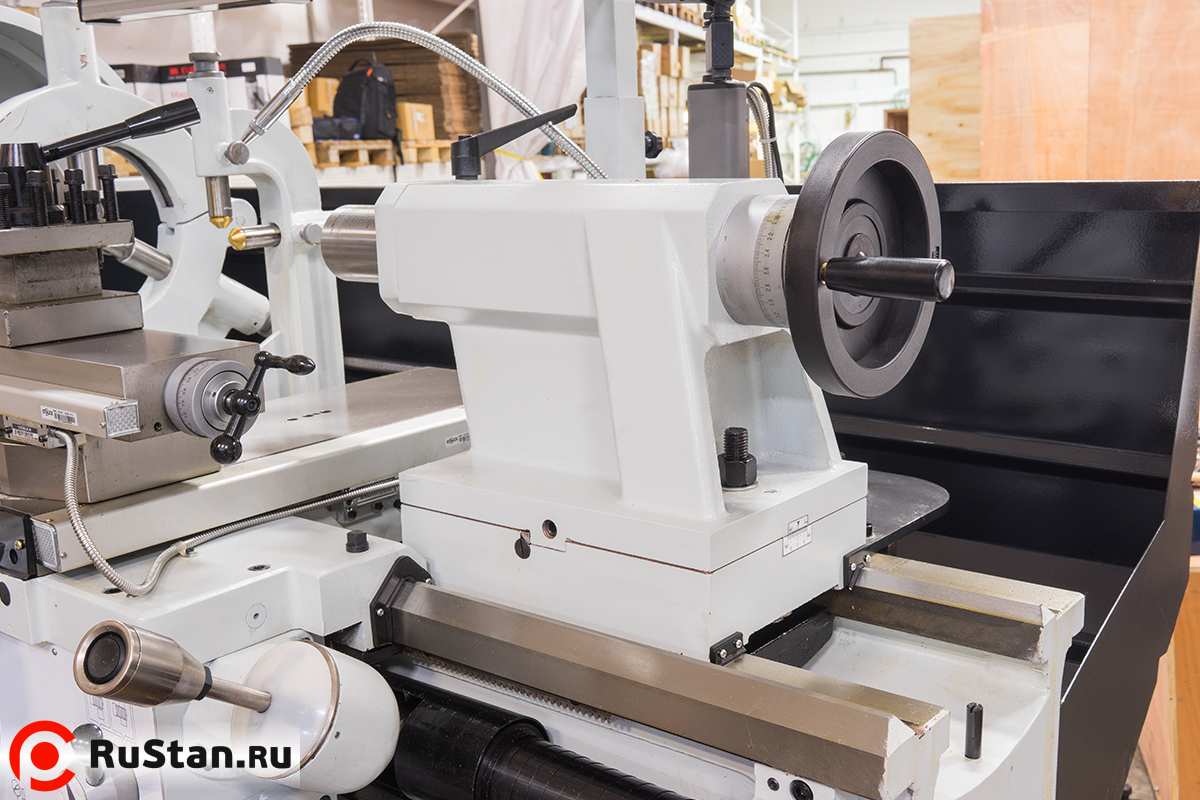

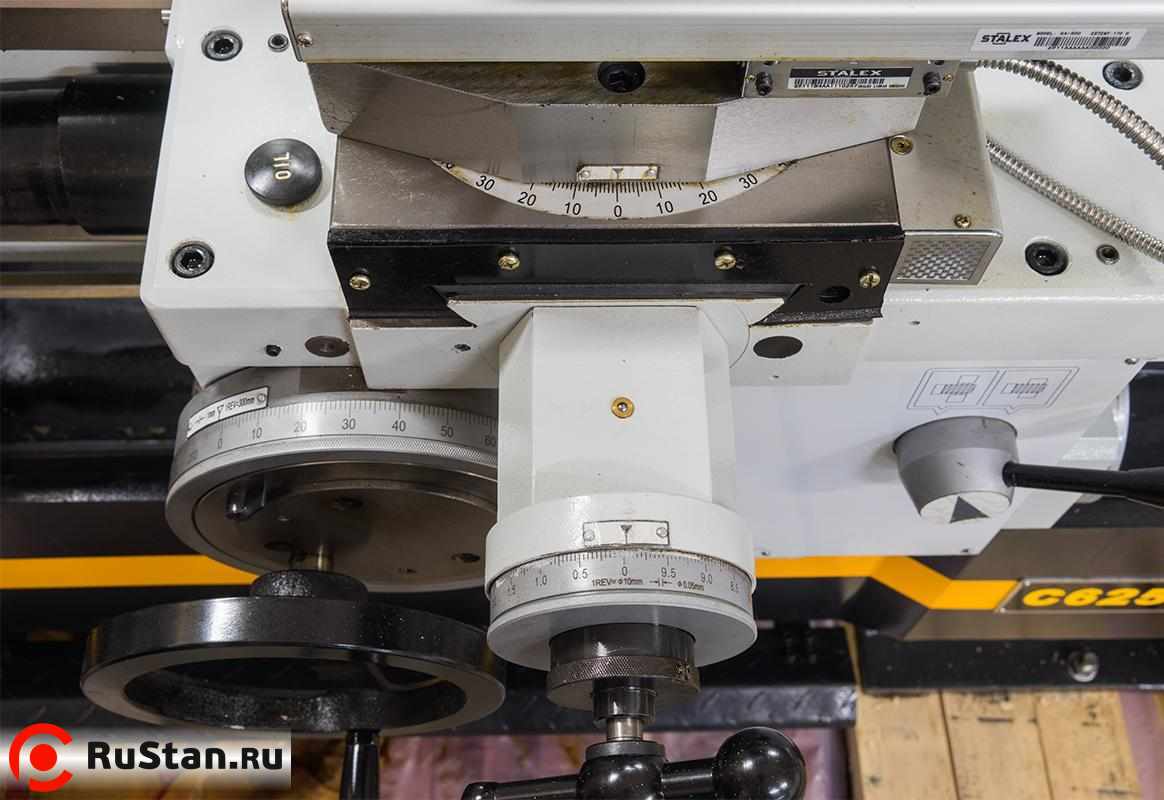

• Шкалы на пиноли задней бабки и маховике.
• Смещение задней бабки для обточки конусов.

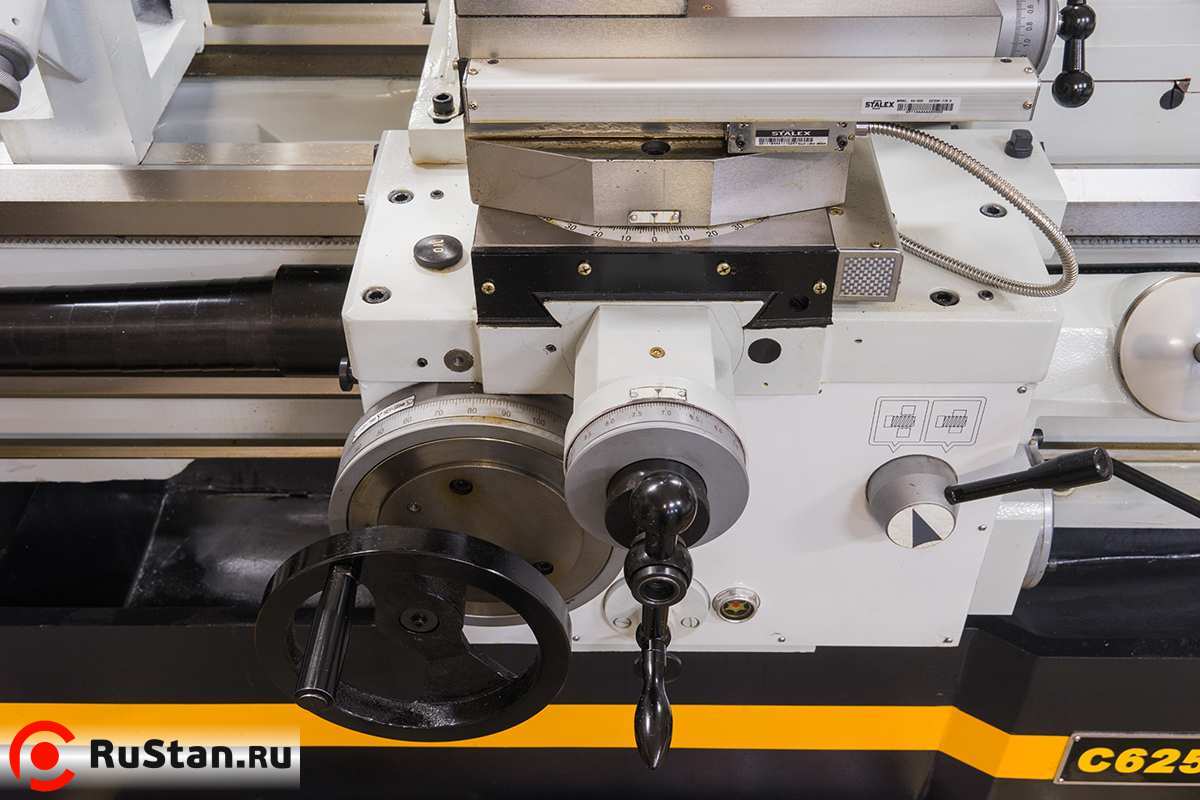

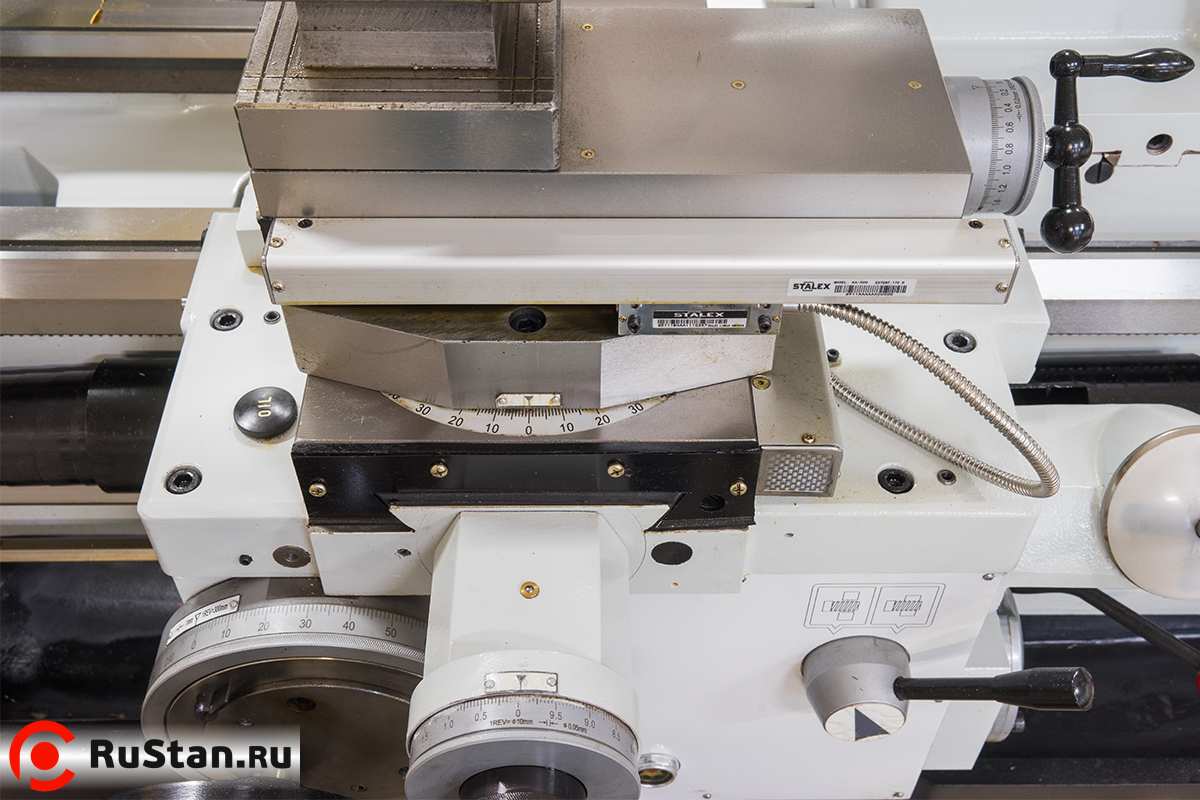

• УЦИ Sino по трём осям.

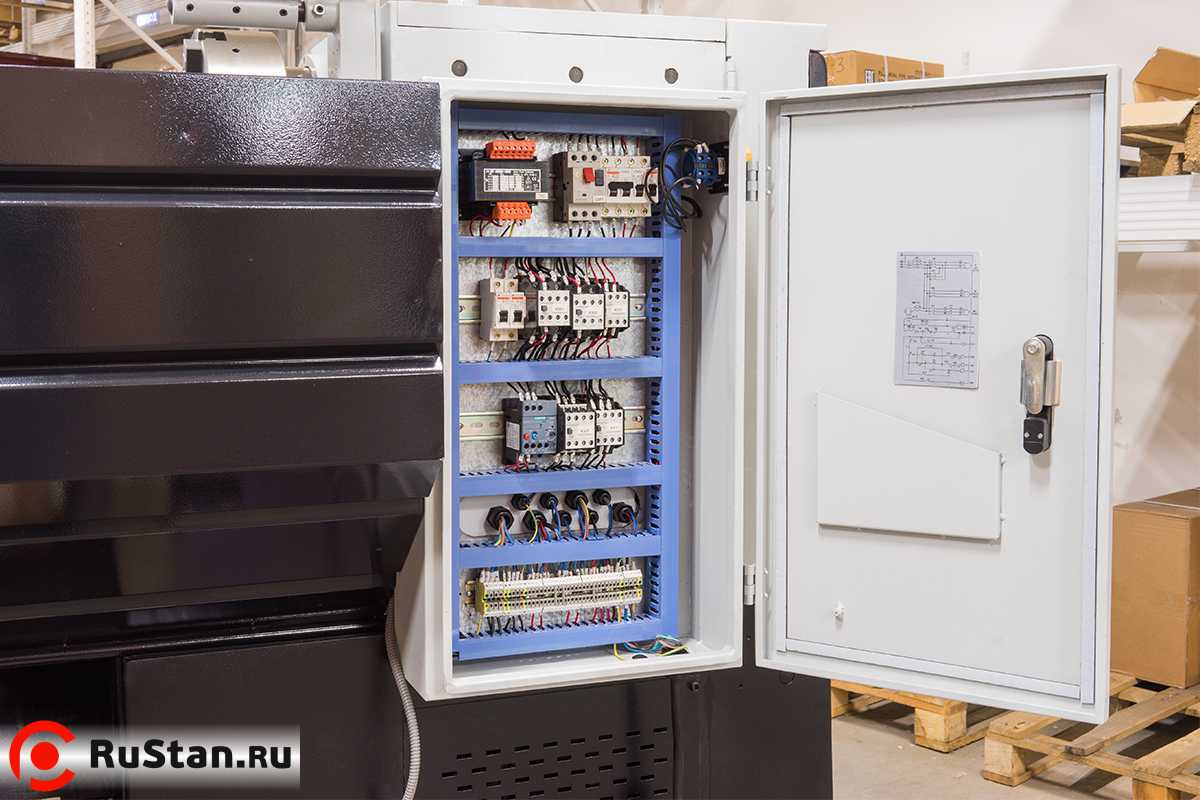

• Ножной тормоз шпинделя с концевым выключателем.
• Система СОЖ, патроны 315 и 350 мм, планшайба 450 мм в комплекте.

Особенности конструкции

Область применения

• Наружное точение заготовок в пределах рабочей зоны станка.
• Обточка конических поверхностей с регулировкой задней бабки.
• Нарезание метрических резьб.
• Нарезание дюймовых резьб.
• Нарезание модульных и питчевых резьб.
• Обработка с закреплением заготовки в центрах.
• Работа с заготовками увеличенного диаметра в зоне снятого мостика.

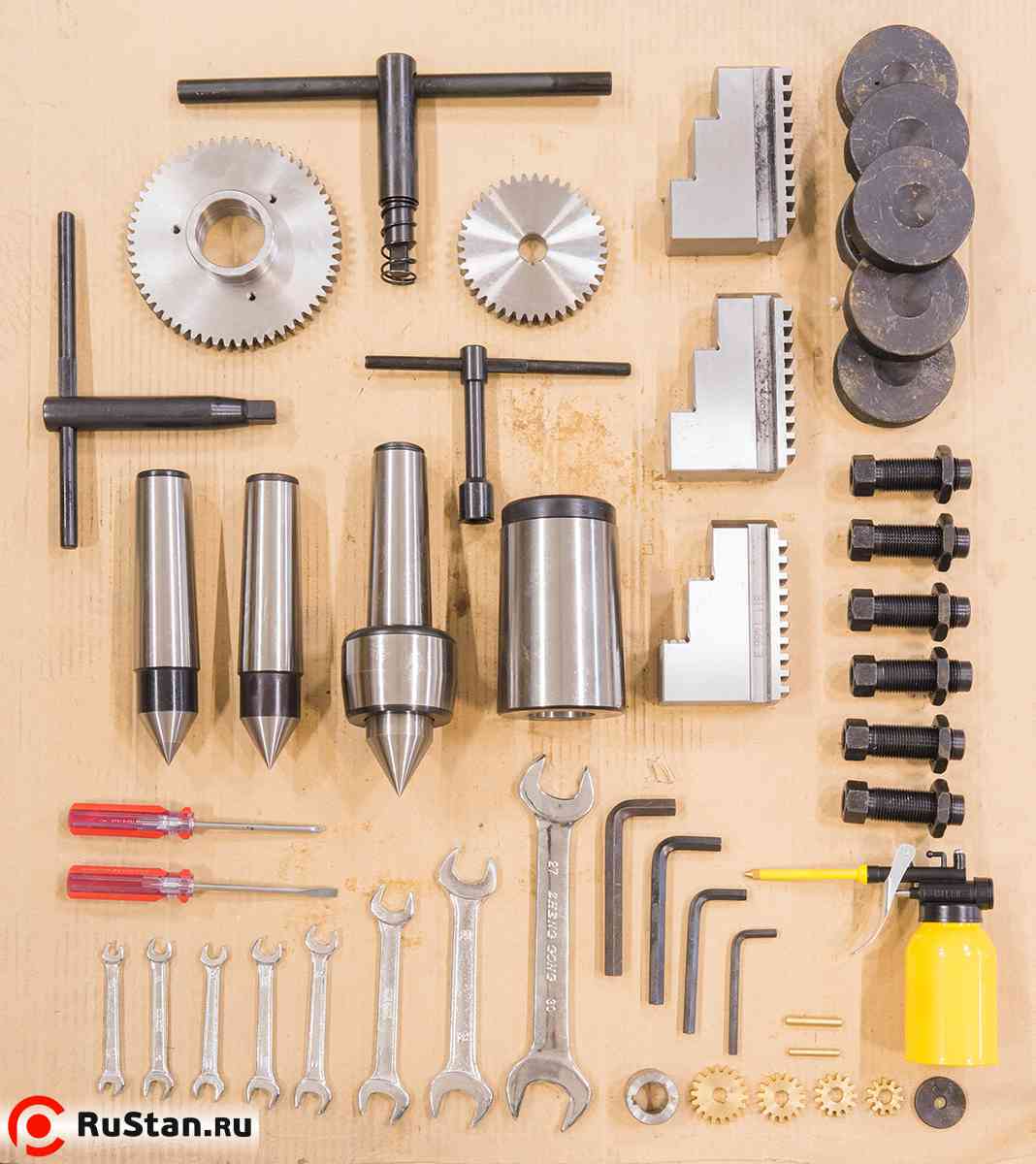

Комплектация

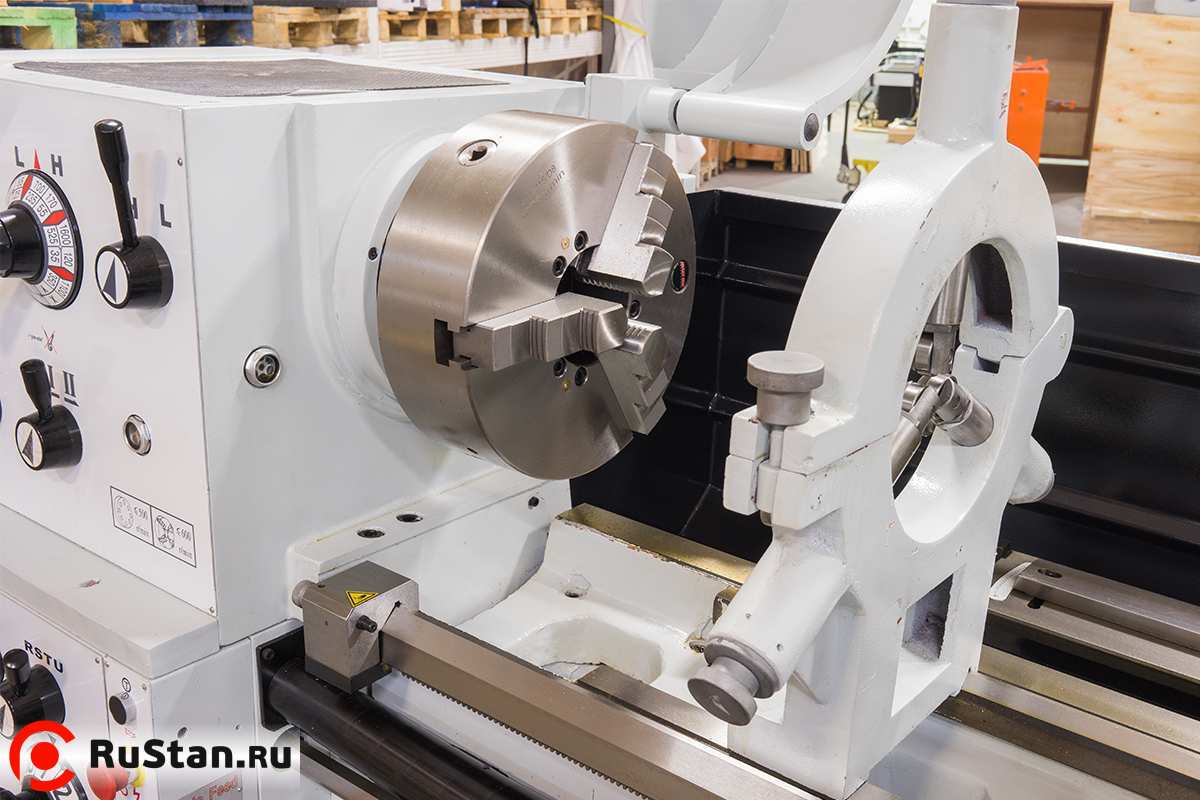

• 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками
• 4-х позиционный резцедержатель
• 4-х кулачковый патрон Ø350 мм
• Планшайба Ø 450 мм

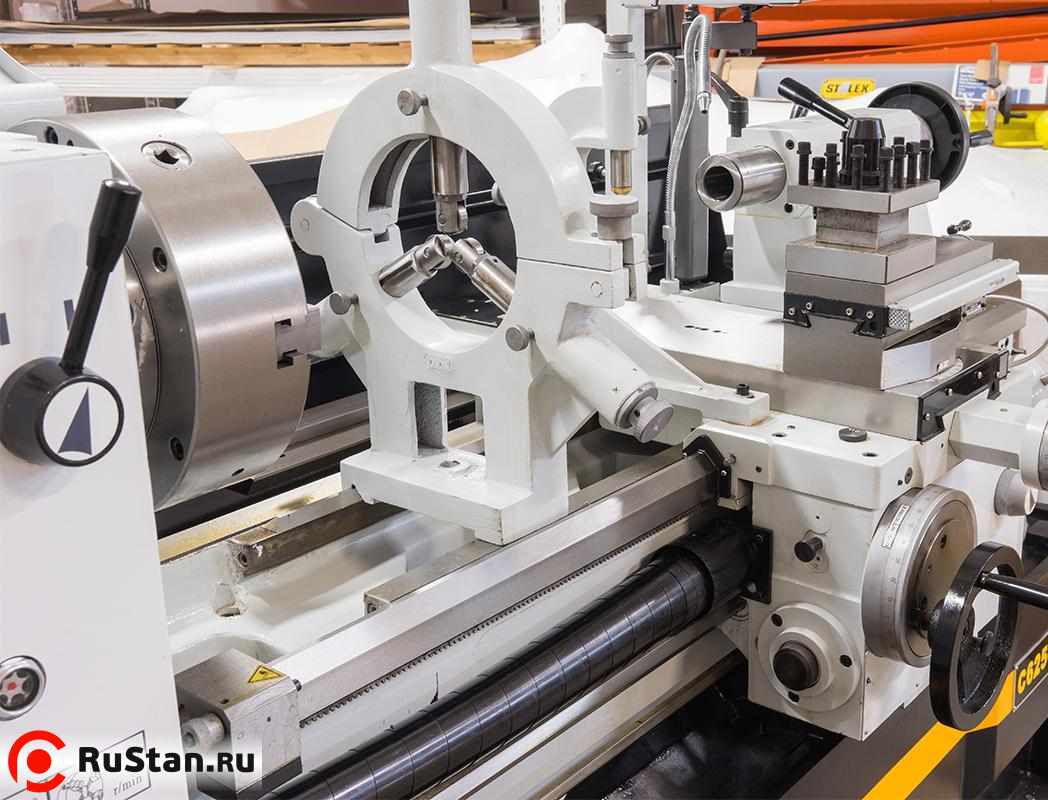

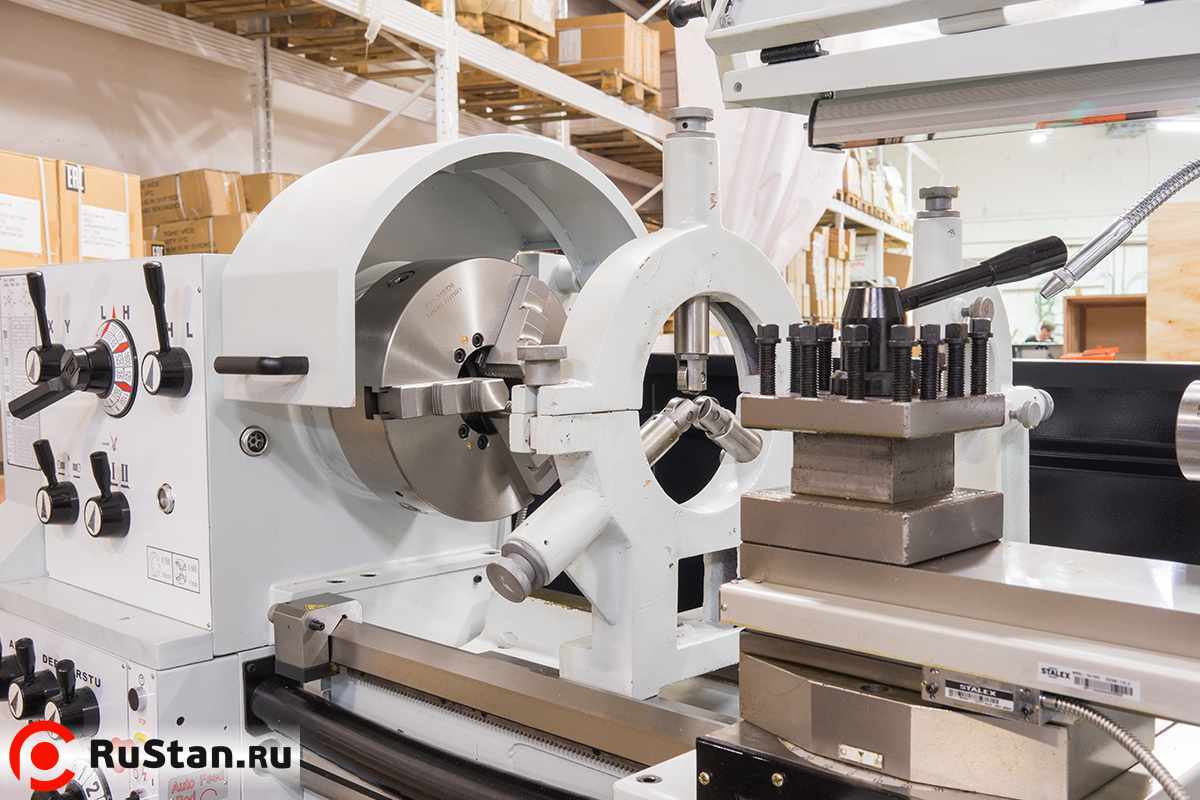

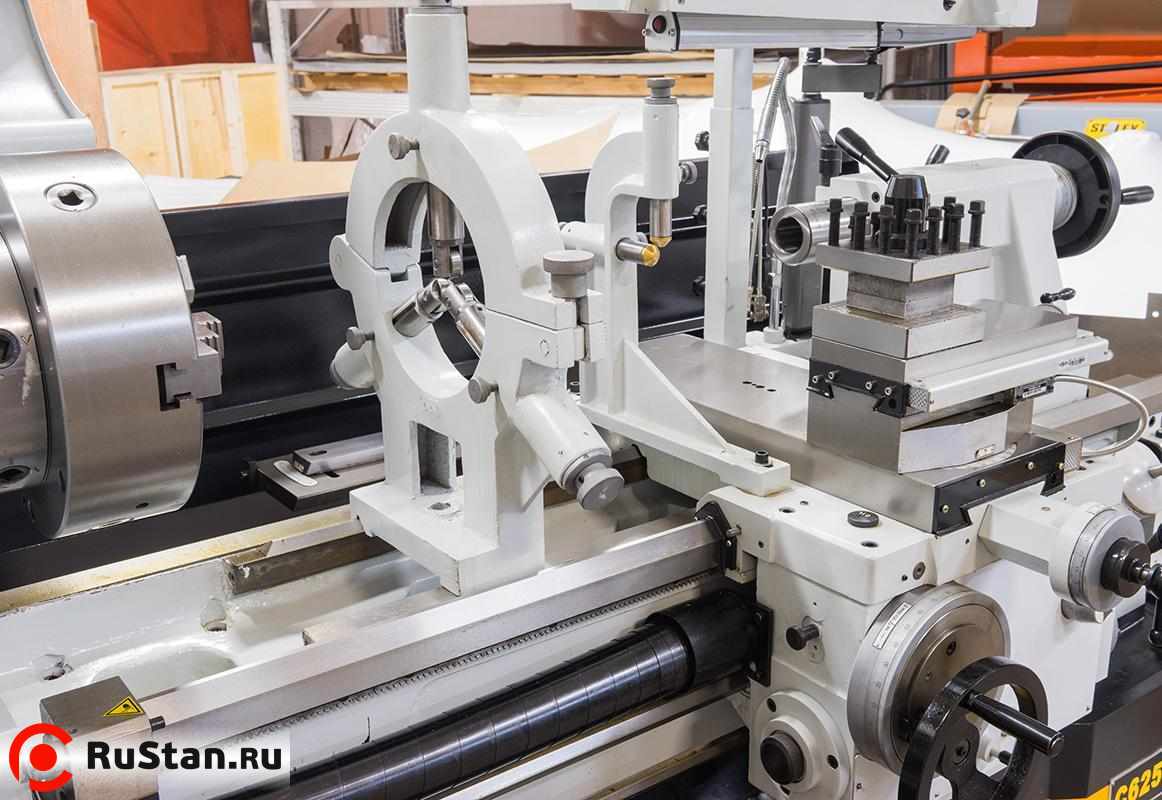

• Подвижный люнет Ø16-95 мм
• Не подвижный люнет Ø19-165 мм
• Не вращающийся центр МТ-5
• Переходная втулка МТ-5

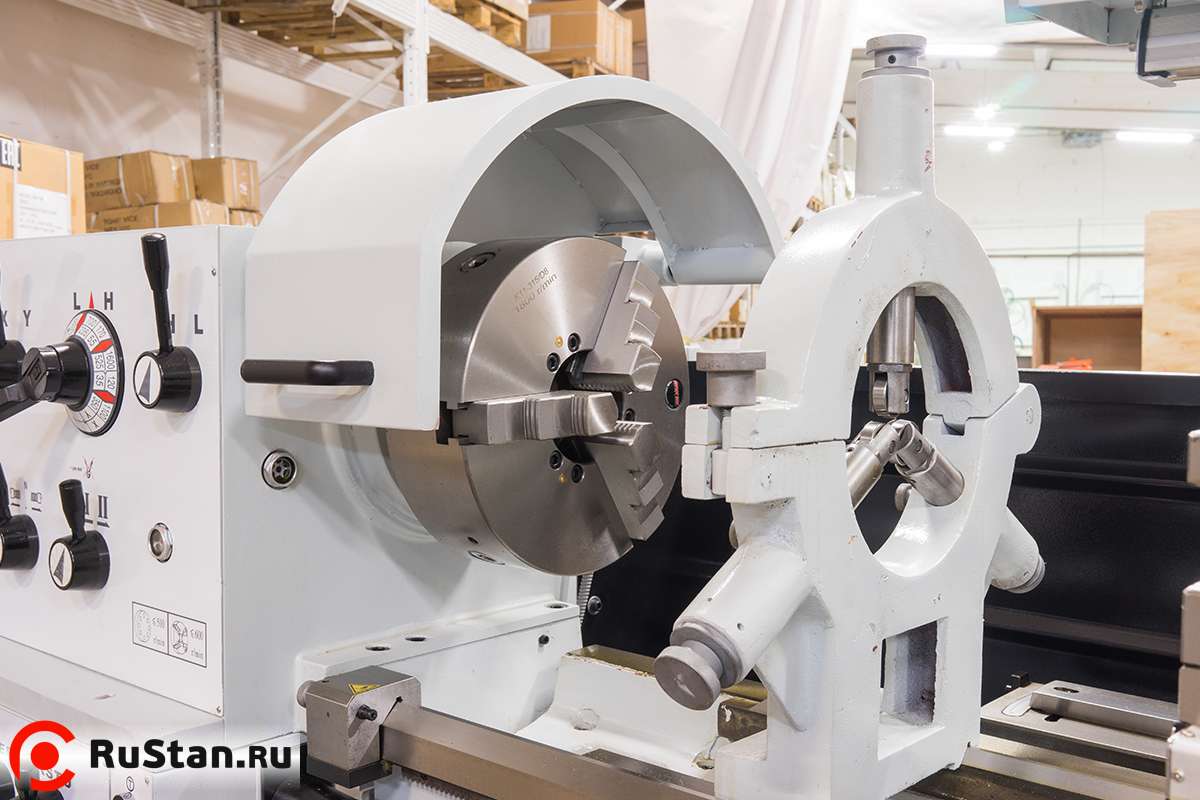

• Защитный экран патрона с концевым выключателем

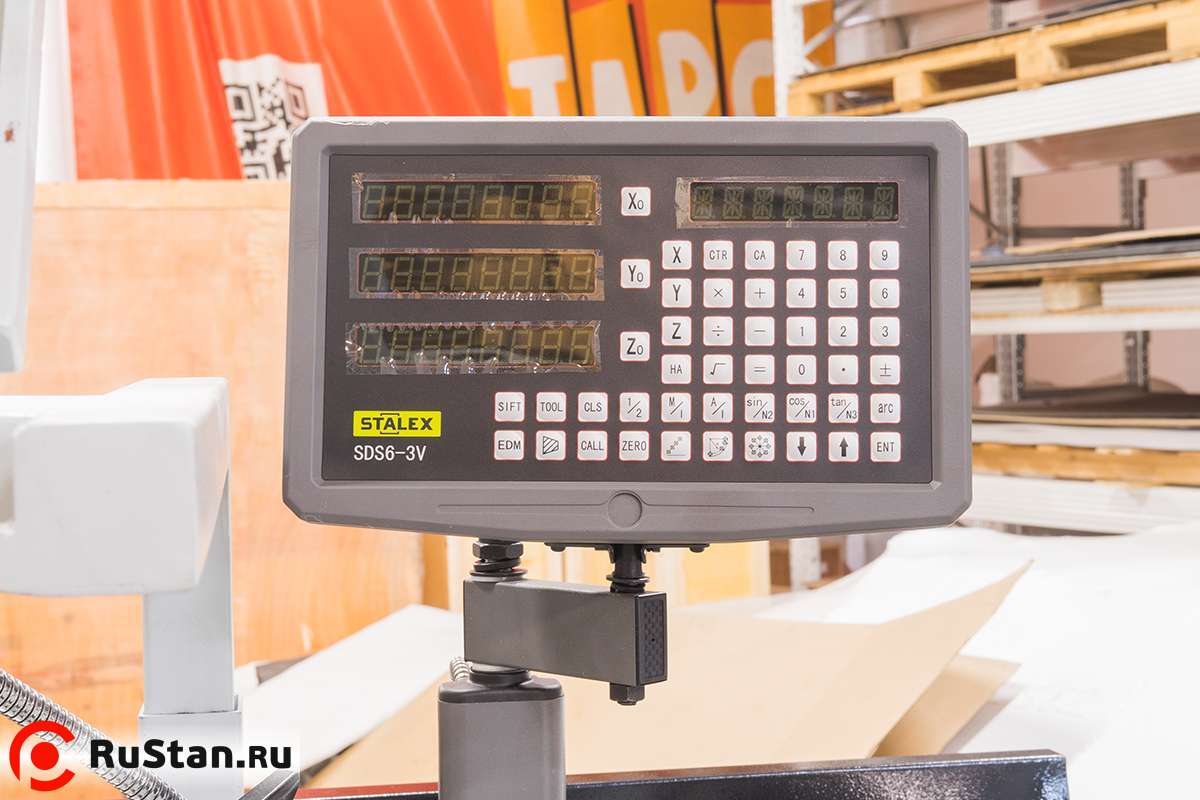

• УЦИ по трем осям(Sino)
• Концевой упор продольного перемещения
• Регулируемые опоры станины
• Задняя защитная стенка
• Ножной тормоз шпинделя с концевым выключателем
• Система подвода СОЖ
• Лампа местного освещения
• Инструкция по эксплуатации и деталировка
• Инструмент для обслуживания в инструментальном ящике
• Джойстик ускоренного перемещения по 2-м осям
• Вращающийся центр МТ-5

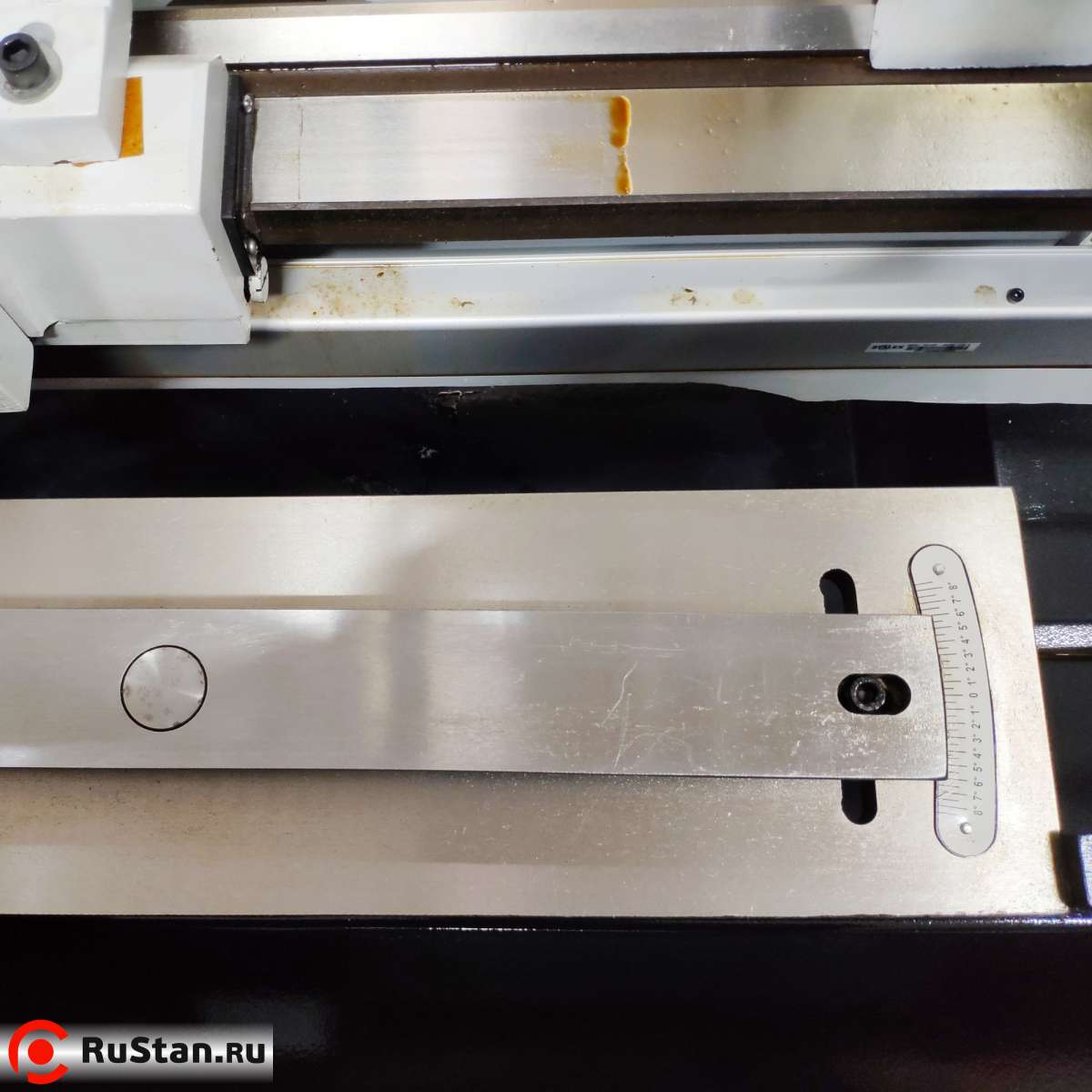

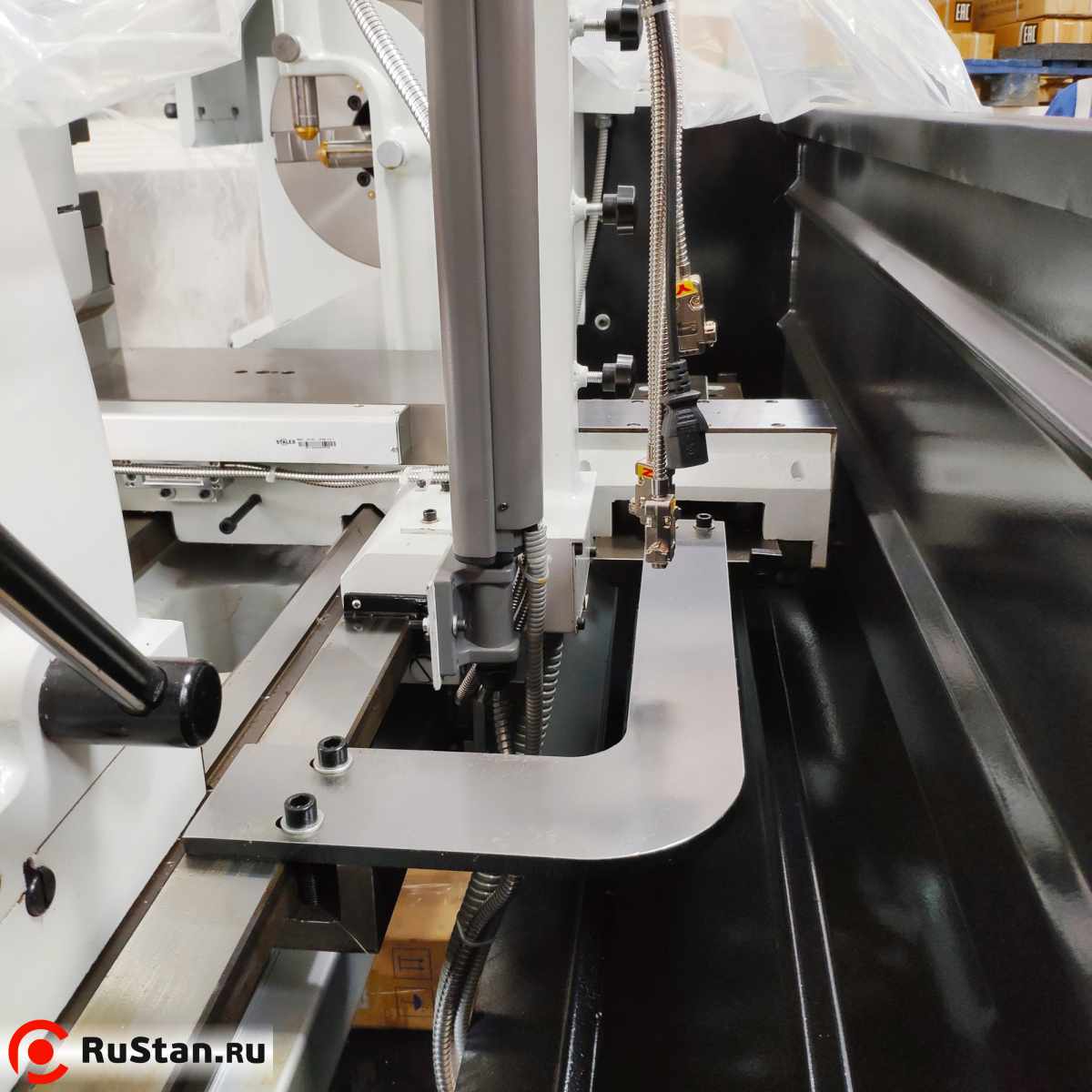

• Конусная линейка
