Станок токарно-винторезный Stalex D360X1000

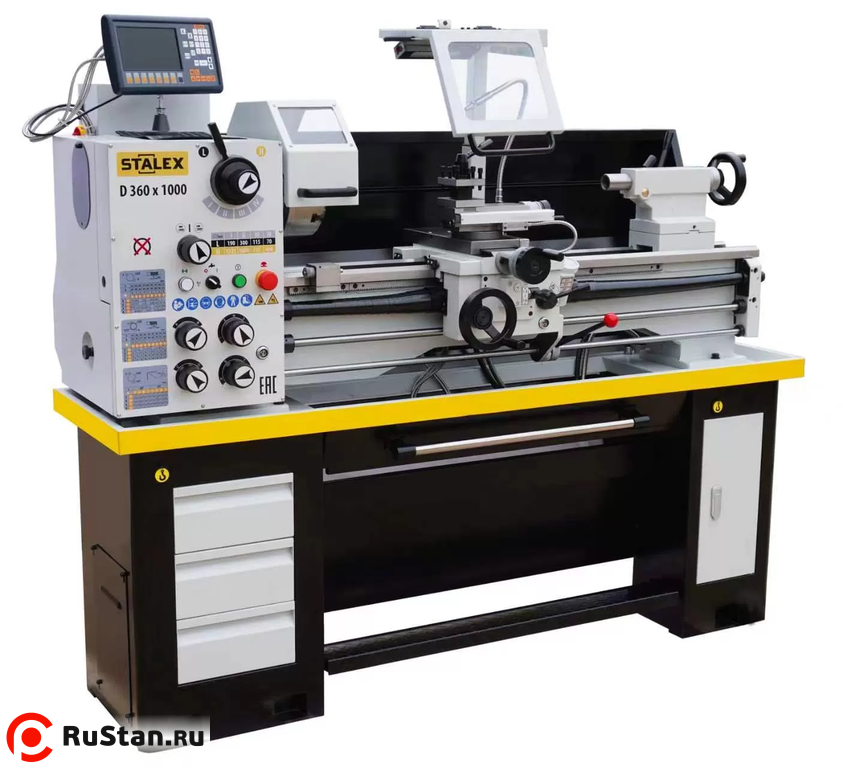

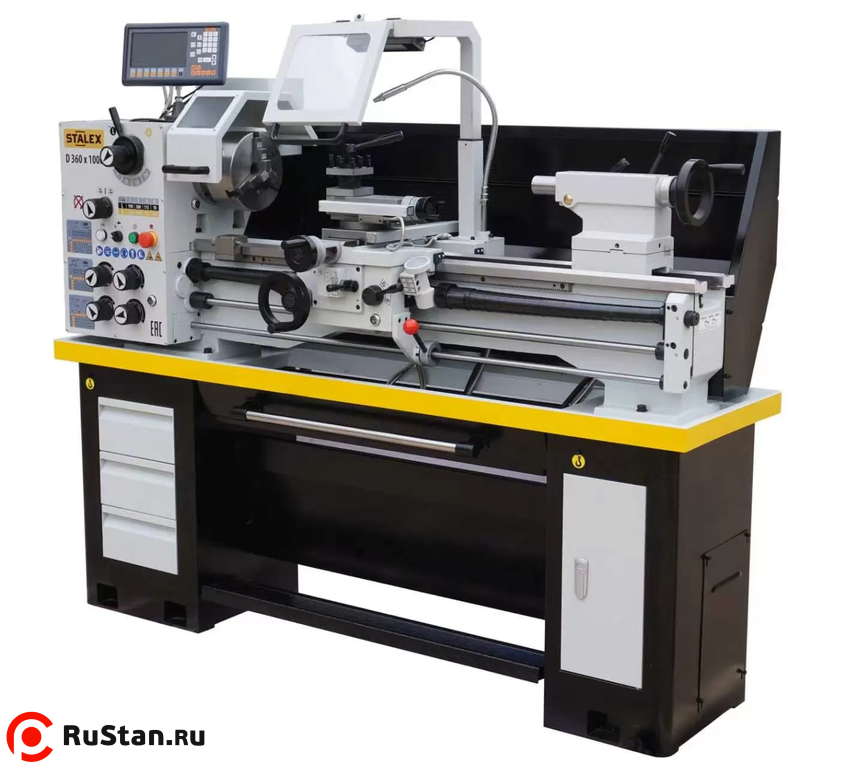

STALEX D360x1000 — универсальный токарно-винторезный станок с УЦИ по трём осям. Он предназначен для токарных и резьбонарезных работ и оснащён автоматическими продольной и поперечной подачами.

Расстояние между центрами составляет 1000 мм. Диаметр обработки над станиной равен 360 мм, над суппортом — 225 мм, в зоне выемки gap — 508 мм. Максимальное продольное перемещение суппорта достигает 900 мм, поперечное — 185 мм.

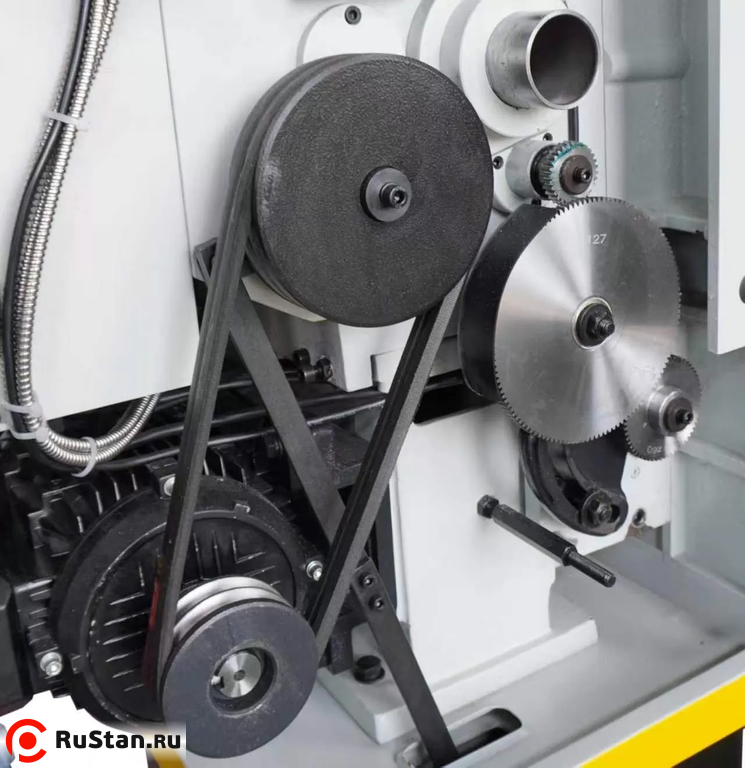

Главный привод мощностью 2,2 кВт обеспечивает восемь скоростей шпинделя в пределах 70–2000 об/мин. Шпиндель имеет внутренний конус MT6, торец D1-5 по DIN55029 и отверстие 51 мм. Диапазоны рабочих подач составляют 0,052–1,392 мм/об продольно и 0,014–0,38 мм/об поперечно.

Направляющие закалены, отшлифованы и имеют твёрдость HRC 55, шпиндель установлен на конических подшипниках. Электросхема имеет защиту от перегрузки и компоненты Siemens. В стандартный комплект входят система СОЖ, LED-лампа, педаль экстренной остановки, патроны 160 и 200 мм, планшайба и люнеты.

Преимущества

• Расстояние между центрами 1000 мм.
• Диаметр обработки 360 мм над станиной и 225 мм над суппортом.
• Диаметр обточки с gap 508 мм.
• Продольный ход суппорта до 900 мм.

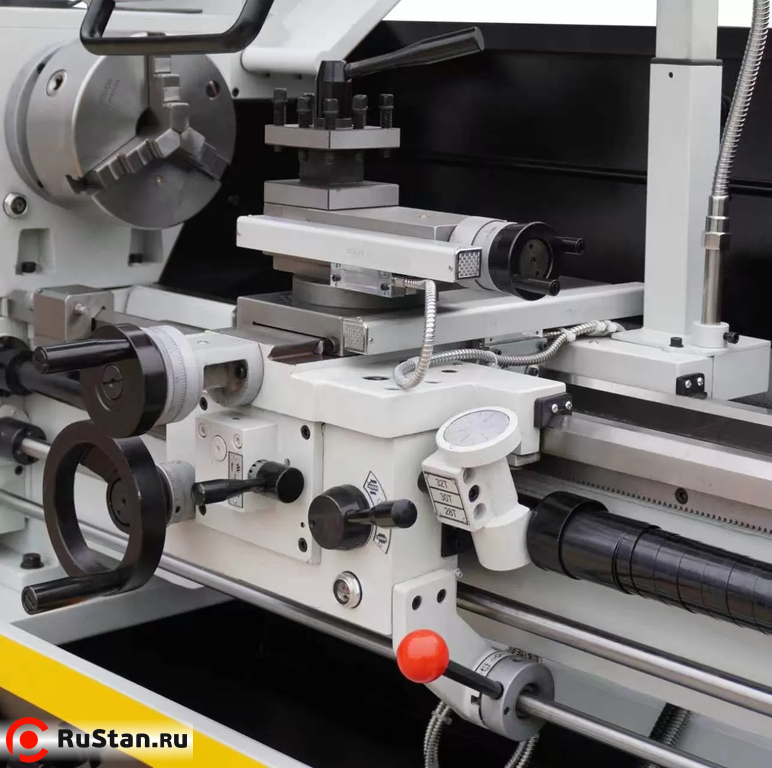

• Автоматические продольная и поперечная подачи, по 32 значения.
• Восемь скоростей шпинделя 70–2000 об/мин.
• Мощность главного привода 2,2 кВт.
• Проходное отверстие шпинделя 51 мм.
• Торец шпинделя D1-5 по DIN55029 и внутренний конус MT6.
• Метрические резьбы 0,4–7,0 мм и дюймовые 4–56 TPI.
• Закалённые шлифованные направляющие твёрдостью HRC 55.
• Прецизионные конические подшипники шпинделя.
• УЦИ по трём осям включено в комплект.

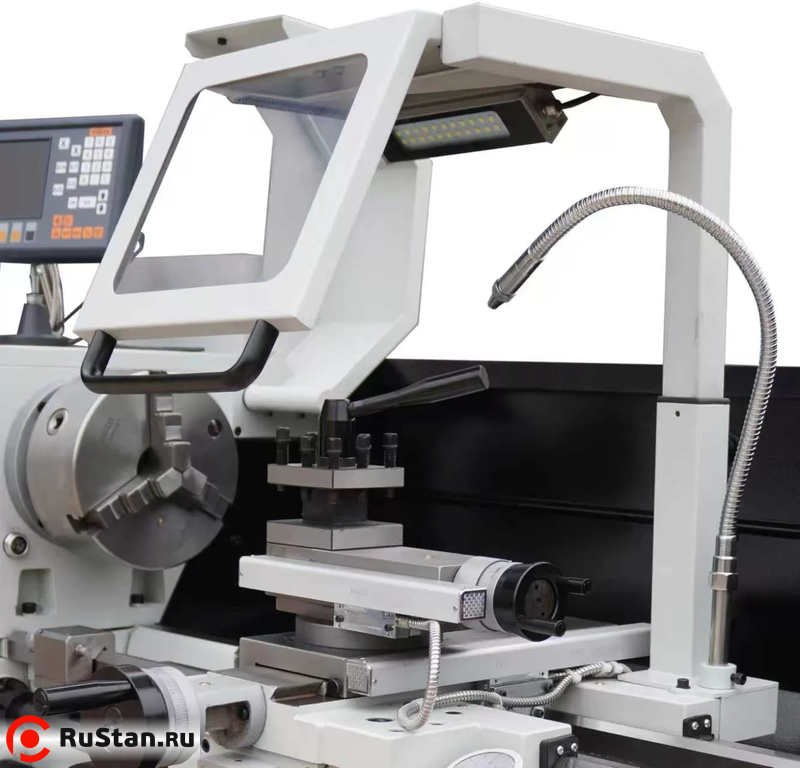

• Система подачи СОЖ и LED-освещение рабочей зоны.
• Защита электрической схемы от перегрузки.
• Педаль экстренной остановки в стандартной поставке.

Особенности конструкции

Область применения

• Обточка заготовок диаметром до 360 мм над станиной.
• Обработка заготовок в зоне gap с допустимым диаметром до 508 мм.
• Продольные токарные работы с автоматической подачей.
• Поперечная обработка с автоматической подачей.
• Нарезание метрической резьбы с шагом 0,4–7,0 мм.
• Нарезание дюймовой резьбы 4–56 TPI.
• Токарная обработка с использованием СОЖ.

Комплектация

• Патрон 3-х кулачковый Ø160 мм
• 4-х кулачковый патрон Ø200 мм
• Планшайба
• УЦИ по 3-м осям
• Не вращающийся центр МТ-3
• Защита ходового вала
• LED лампа местного освещения
• Система подачи СОЖ
• Педаль экстренной остановки
• Поддон для стружки
• Подвижный и неподвижный люнеты
• Документация
• Инструментальный ящик
