Модель:
Opti D320x920
Артикул:
3400923
Производитель: OPTIMUM (Германия)
Сертификат: Официальный дилер
Изготовитель: Китай
  • Описание
  • Дополнительная оснастка
  • Комментарии
  • Отзывы
  • Доставка

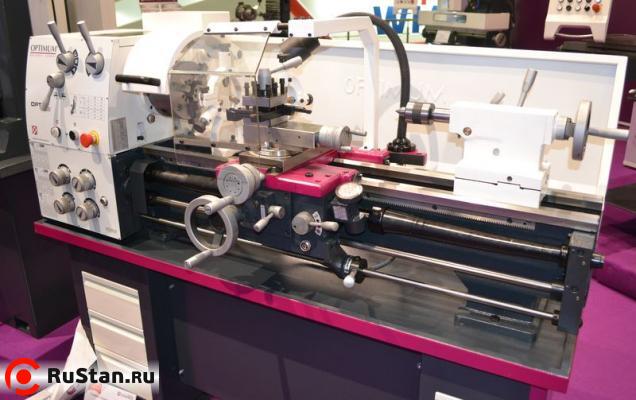

Токарно-винторезный станок Optimum D320x920 позволяет обрабатывать заготовки длиной до 3000 мм включительно, из широкого спектра различных металлов и сплавов в большом диапазоне режимов резания. Нарезаемые резьбы – метрические, дюймовые, модульные и трапецеидальные.

Станки предназначены для промышленного применения и отличаются надежностью, неприхотливостью и ремонтопригодностью. В комплект поставки входят люнеты, планшайбы, подача СОЖ (начиная с D360) и станочные светильники.

Особенности оборудования:

  • Точный токарно-винторезный станок с отличным комплектом поставки.
  • Продольная и поперечная подача, все узлы работают в масляной ванне.
  • Opti D320x920 оснащен закаленными и шлифованными направляющими станинами.
  • Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.
  • Радиальное биение шпинделя менее 0,015 мм

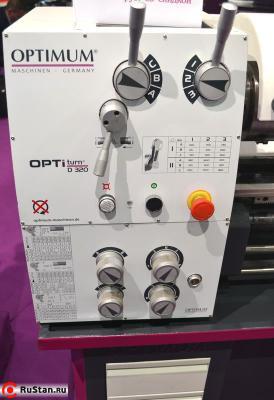

  • Быстрое и удобное переключение скоростей и подач.
  • Механический тормоз шпинделя.
  • Перегрузочная муфта ходового винта.
  • Задняя бабка станка Opti D320x920 может быть смещена на ± 10 мм для точения длинных конусов

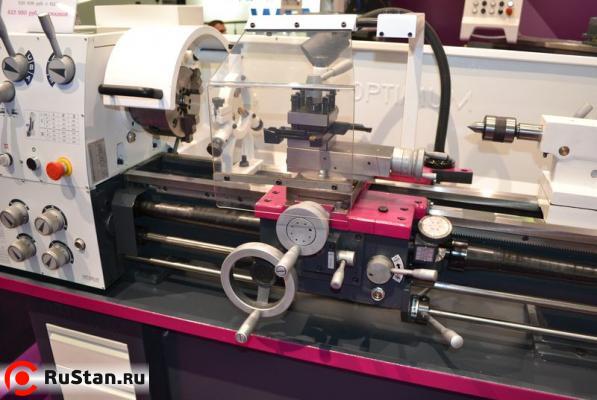

  • Продольная и поперечная подачи суппорта
  • Поворотная на 360° верхняя каретка суппорта
  • Цена деления лимба маховиков верхней/поперечной кареток суппорта 0,02/0,04 мм
  • Цена деления лимба маховика пиноли задней бабки 0,025 мм
  • Правое/левое направление вращения шпинделя
  • Защитный экран
  • Станочный светильник
  • Кнопка аварийного отключения станка, запирающийся главный выключатель
  • Спиральный кожух ходового винта

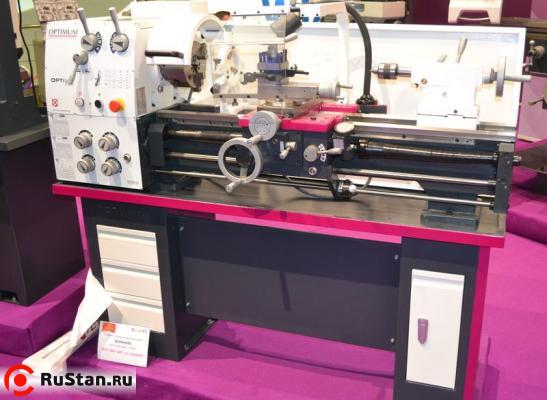

  • Подставка под станок с отделениями под инструмент
  • Произведено согласно нормам DIN 8606
  • Возможна установка системы ЧПУ.

Технические характеристики токарного станка Optimum D320x920

Характеристика Значение
Номер артикула 3400923
Электропитание

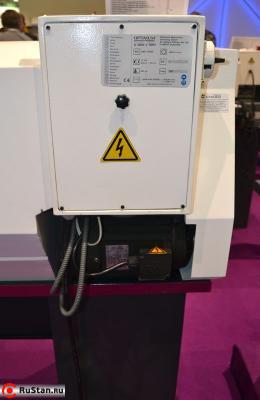

Двигатель 1,5 кВт 380 В ~50 Гц
Станочные данные
Высота центров, мм 160
Наибольшая длина обрабатываемой детали, мм 920
Наибольший диаметр обработки над станиной, мм 320
Наибольший диаметр обработки над суппортом, мм 190
Наибольший диаметр обработки над выемкой станины, мм 430
Длина выемки станины, мм 230
Частота вращения шпинделя, об/мин 65 - 1800
Количество ступеней 18
Внутренний конус шпинделя МК 5
Присоединительная поверхность шпинделя Camlock ASA D1 - 4"
Диаметр сквозного отверстия в шпинделе, мм 38
Ширина станины, мм 181
Ход верхней каретки суппорта, мм 85
Ход поперечной каретки суппорта, мм 162
Внутренний конус пиноли задней бабки МК 3
Ход пиноли задней бабки, мм 100
Продольная подача, мм/об (32 подачи) 0,052 - 1,392
Поперечная подача, мм/об (32 подачи) 0,014 - 0,380
Пределы шага нарезаемых метрических резьб, мм (26 шагов) 0,4 - 7
Пределы шага нарезаемых дюймовых резьб, ниток на дюйм (34 шага) 4 - 56
Высота державки резца, мм 16
Габаритные размеры
Длина, мм 1685
Ширина, мм 750
Высота, мм 1350
Масса Opti D320x920 станка, кг 410

Комплект поставки:

  • 3-х кулачковый патрон 160 мм.
  • 4-х кулачковый патрон 200 мм.
  • Планшайба Ø 250 мм.
  • Вращающйся центр МК3.

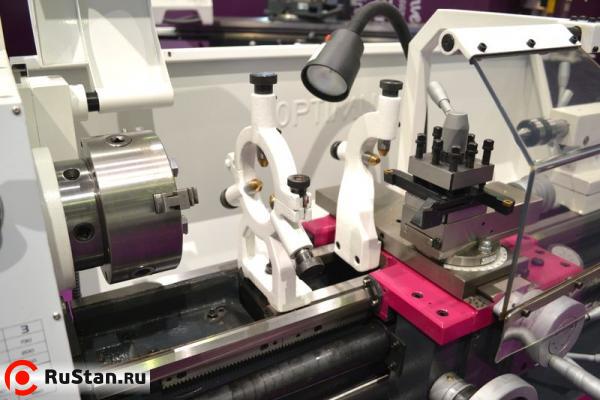

  • Неподвижный люнет.
  • Подвижный люнет.
  • Подставка под станок.
  • Защитное ограждение.
  • Поддон для стружки.
  • Кожух патрон.
  • Станочный светильник
  • Резьбоуказатель
  • 4-х позиционный резцедержатель.
  • Сменные шестерни.
  • Комплект обслуживающего инструмента.
  • Первая заправка маслом Mobil.
  • Руководство по эксплуатации на русском языке.

Параметры и нормы точности настольных токарно-винторезных станков:

Измеряемая величина Схема измерения Предельное значение
Радиальное и торцевое биение шпинделя Радиальное и торцевое биение фланца шпинделя А: 0,009 мм

В: 0,01 мм
Радиальное биение присоединительной поверхности шпинделя Радиальное биение присоединительной поверхности шпинделя 0,009 мм
Радиальное биение оправки, установленной во внутренний конус шпинделя Радиальное биение оправки, установленной во внутренний конус шпинделя А: 0,015 мм

В: 0,03 мм
Параллельность пиноли задней бабки Параллельность пиноли задней бабки А: 0,025 / 50 мм

В: 0,015 / 50 мм
Биение оправки, установленной в центрах шпинделя и задней бабки Биение оправки, установленной в центрах шпинделя и задней бабки А: 0,03 мм

В: 0,03 мм
Параллельность шпинделя Параллельность шпинделя А: 0,03 / 250 мм

В: 0,03 / 250 мм
Параллельность перемещения верхней каретки суппорта оси шпинделя Параллельность перемещения верхней каретки суппорта оси шпинделя 0,04 / 75 мм
Радиальное биение токарного патрона Радиальное биение токарного патрона 0,04 мм
Радиальное биение измерительной оправки. закрепленной в токарном патроне:

А: Ø 20 мм

В: Ø 30 мм
Радиальное биение измерительной оправки. закрепленной в токарном патроне А:
1. 0,04 мм
2. 0,08 / 100 мм

В:
1. 0,04 мм
2. 0,08 / 100 мм
