Не поставляется
Модель:
Opti L520 CNC
Артикул:
3514440
Производитель: Optimum (Германия)
Сертификат: Официальный дилер
Изготовитель: Китай

Аналоги Opti L520 CNC

Код товара: 40358
Нет в наличии
Токарный станок Flash FTL550 (*T) с ЧПУ Siemens 808D (Опция: Fanuc, GSK)
Ø обработки над станиной 550
Ø обработки над супортом 320
РМЦ1500
Ø отверстия шпинделя 105
Макс. обороты 1000
Мощность 11.00 кВт
Напряжение380В
Масса3800 кг
Код товара: 40349
Нет в наличии

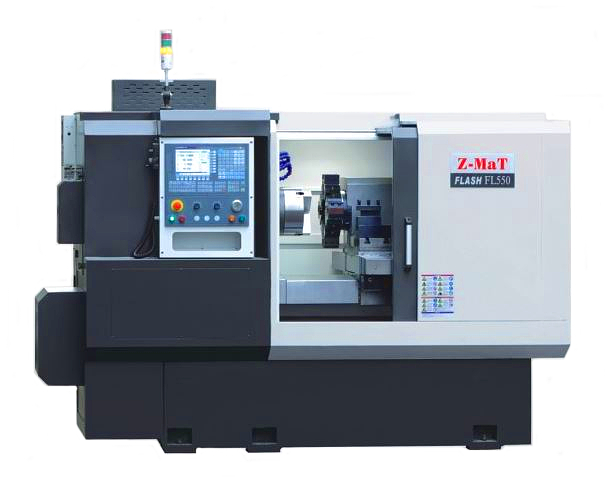

Токарный станок Flash FL550 с ЧПУ Siemens 808D (Опция: Fanuc, GSK)
Ø обработки над станиной 550
Ø обработки над супортом 360
РМЦ500
Ø отверстия шпинделя 105
Макс. обороты 1000
Мощность 7.50 кВт
Напряжение380В
Масса2800 кг
Код товара: 40334
Нет в наличии

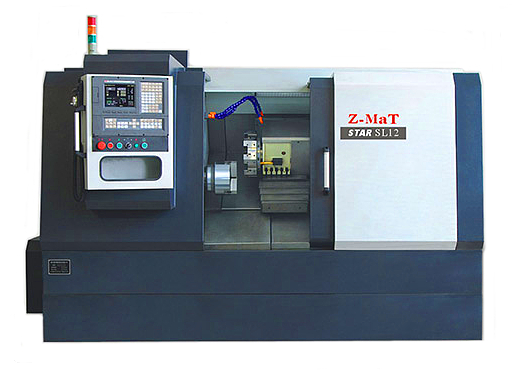

Токарный станок Star SL12 c ЧПУ Siemens 808 advanced
Ø обработки над станиной 550
Ø обработки над супортом 290
РМЦ400
Ø отверстия шпинделя 105
Макс. обороты 1000
Мощность 7.50 кВт
Напряжение380В
Масса4800 кг
Код товара: 40329
Нет в наличии
Токарный станок с ЧПУ Star STL12
Ø обработки над станиной 550
Ø обработки над супортом 290
РМЦ750
Ø отверстия шпинделя 105
Макс. обороты 1000
Мощность 11.00 кВт
Напряжение380В
Масса5200 кг
Код товара: 9399
Нет в наличии
Токарный станок с ЧПУ T55
Ø обработки над станиной 550
Ø обработки над супортом 330
РМЦ500
Ø отверстия шпинделя 62
Макс. обороты 4000
Мощность 18.00 кВт
Напряжение380В
Масса3800 кг
Код товара: 40361
Нет в наличии

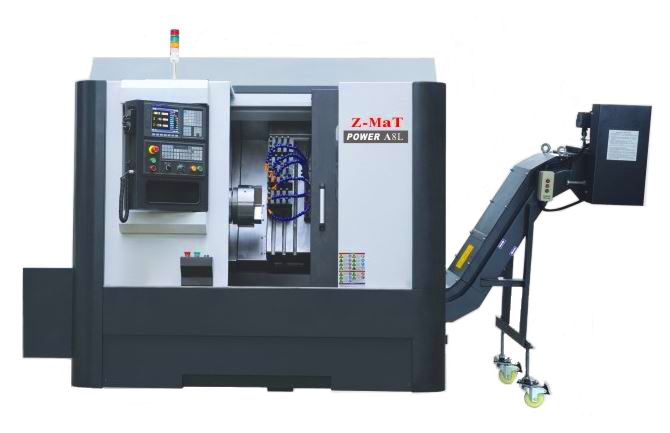

Токарный станок Power A8L с ЧПУ Siemens 808D (Опция: Fanuc, GSK)
Ø обработки над станиной 550
Ø обработки над супортом 200
РМЦ250
Ø отверстия шпинделя 55
Макс. обороты 1600
Мощность 11.00 кВт
Напряжение380В
Масса3500 кг
Код товара: 40593
Нет в наличии

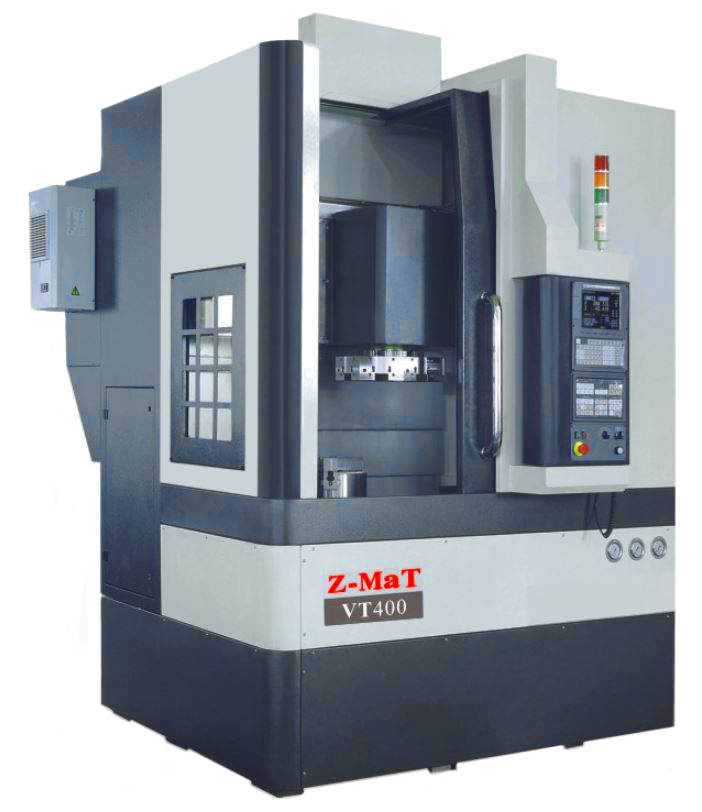

Вертикальный токарный станок VT400 с ЧПУ
Ø обработки над станиной 550
РМЦ400
Макс. обороты 2500
Мощность 15.00 кВт
Напряжение380В
Масса6300 кг
Код товара: 48534
Нет в наличии
Токарный обрабатывающий центр ML-560S с направляющими качения
Ø обработки над станиной 560
Ø обработки над супортом 420
РМЦ537
Ø отверстия шпинделя 62
Макс. обороты 4500
Мощность 11.00 кВт
Напряжение380В
Масса3300 кг
5 796 091 p
Код товара: 50455
Нет в наличии

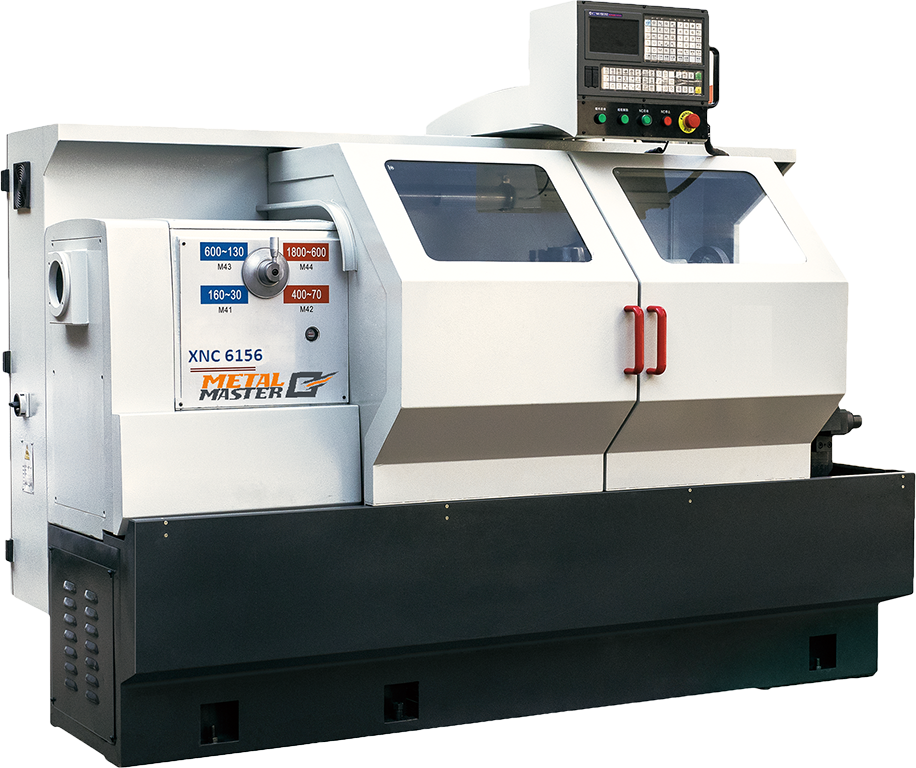

Токарный станок с ЧПУ Metal Master XNC 6156
Ø обработки над станиной 560
Ø обработки над супортом 355
РМЦ1000
Ø отверстия шпинделя 80
Макс. обороты 2000
Мощность 7.50 кВт
Напряжение380В
Масса2350 кг
Код товара: 36712
В наличии 1 шт.
Токарный станок с наклонной станиной KTL56/500
Ø обработки над станиной 560
Ø обработки над супортом 360
РМЦ500
Ø отверстия шпинделя 65
Макс. обороты 4500
Мощность 15.00 кВт
Напряжение380В
Масса4000 кг
Узнать цену
Код товара: 60040
Нет в наличии
Срок поставки 60 дней
Токарный обрабатывающий центр DT40H/1000 с ЧПУ Fanuc 0i-TF(5) PLUS
Ø обработки над станиной 580
Ø обработки над супортом 350
РМЦ1055
Ø отверстия шпинделя 70
Макс. обороты 4000
Мощность 40.00 кВт
Напряжение380В
Масса6300 кг
11 108 359 p
Код товара: 40352
Нет в наличии
Токарный станок TN600 с ЧПУ Siemens 808D (Опция: Fanuc, GSK)
Ø обработки над станиной 600
Ø обработки над супортом 380
РМЦ750
Ø отверстия шпинделя 100
Макс. обороты 2500
Мощность 18.50 кВт
Напряжение380В
Масса5200 кг
  • Описание
  • Документы
  • Комментарии
  • Отзывы

Токарный станок OPTIMUM L520 CNC предназначен для токарной обработки в один или несколько проходов в автоматическом цикле наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности, включая нарезание резьбы.

Особенности конструкции

  • Высокопроизводительный и точный токарный станок.
  • Станок L520 CNC оснащен инновационной системой ЧПУ Siemens Sinumerik 828D Basic T.
  • Оборудован сервоприводами для всех осей.

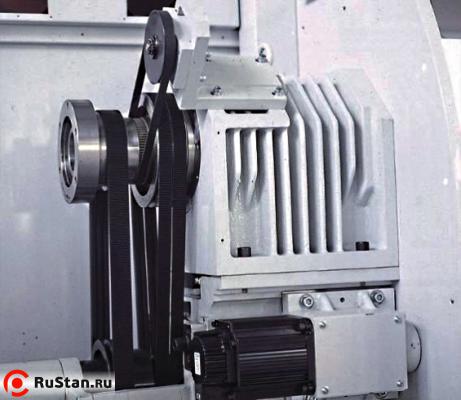

  • Новая компактная конструкция передней бабки.
  • Высокоскоростной шпиндель (3500 об/мин), установленный на высокоточные большеразмерные роликоподшипники.
  • Двухступенчатый передаточный механизм с пневматическим переключением.
  • Конструкция передней бабки гарантирует минимальный уровень шума.
  • Отсутствие редуктора позволяет свести к минимуму распространение тепловых деформаций на высоких оборотах.
  • Возможность точения с постоянной скоростью резания позволяет получать абсолютно гомогенную поверхность даже при поперечной обточке.
  • Закаленные и шлифованные, установленные на прецизионные подшипники шариковые ходовые винты по осям X и Z обеспечивают высокую точность перемещений.
  • Шариковый ходовой винт продольного перемещения по оси Z диаметром 45 мм.

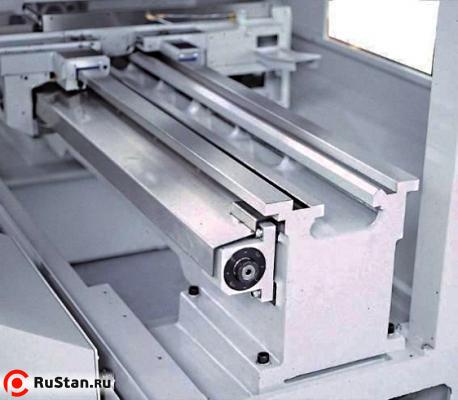

  • Станина с двойными прямоугольными направляющими обеспечивает высокую скорость перемещений.
  • Гидравлический 8-позиционный сменщик инструмента типа VDI 40.
  • Гидравлический токарный патрон 250 мм; в комплекте поставки - жесткие и мягкие кулачки.
  • Массивная, большеразмерная задняя бабка легко перемещается и быстро фиксируется.
  • Надежная и производительная гидростанция с баком емкостью 50 литров.

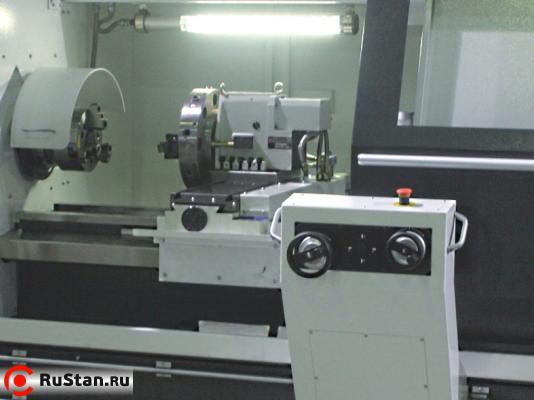

  • 2 передние раздвижные дверцы с большими прозрачными окнами.
  • Микропереключатели предотвращают запуск станка при открытых дверцах и блокируют их во время работы.
  • 2 электронных маховика перемещения по осям X и Z.
  • Автоматическая смазка передней бабки.
  • Автоматическая смазка направляющих.

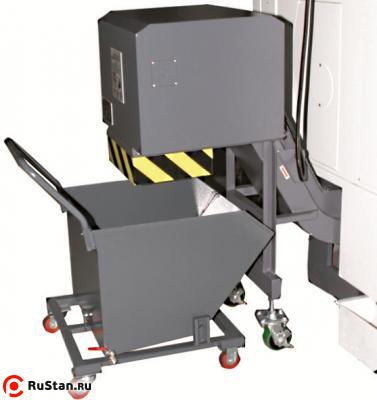

  • Транспортер и тележка для стружки входят в стандартный комплект поставки станка L520 CNC .
  • Система подачи СОЖ с баком емкостью 100 литров.
  • Разъемы RJ45, USB и электропитание 220 В.
  • 2 года гарантии на систему ЧПУ Siemens.

Технические характеристики токарного станка OPTIMUM L520 CNC

Характеристики L520 CNC
Номер артикула 351 4440
Электропитание
Общая потребляемая мощность 30 кВт 380 В ~50 Гц
Привод шпинделя 17 кВт
Насос подачи СОЖ 450 Вт
Емкость бака СОЖ 260 литров
Гидростанция
Мощность насоса 750 Вт
Емкость бака 50 литров
Станочные данные
Высота центров 275 мм
Межцентровое расстояние 3000 мм
Ø обработки над суппортом 310 мм
Ø обработки над станиной 550 мм
Ø обработки над выемкой станины 790 мм
Максим. масса заготовки (с задней бабкой) 2000 кг
Ширина станины 405 мм
Шпиндель
Число оборотов шпинделя 80 - 3500 об/мин
Фланец шпинделя Camlock D1-8"
Проходное отверстие шпинделя 82 мм
Гидравлический токарный патрон 250 мм
Проходное отверстие токарного патрона 69 мм
Сменщик инструмента
Тип сменщика инструмента гидравлический VDI 40
Количество инструмента 8
Максимальный размер державки резца 25х25 мм
Максимальный диаметр осевого инструмента 32 мм
Точность
Повторяемость 0,005 мм
Позиционирование ± 0,005 мм
Ось X
Перемещение 345 мм
Скорость рабочей подачи 15 000 мм/мин
Ось Z
Перемещение 3150 мм
Скорость рабочей подачи 15 000 мм/мин
Задняя бабка
Конус пиноли задней бабки МК5
Диаметр пиноли задней бабки 80 мм
Ход пиноли задней бабки 150 мм
Габаритные размеры
Длина 5190 мм
Ширина 2245 мм
Высота 2050 мм
Масса Opti L520 CNC станка 7500 кг

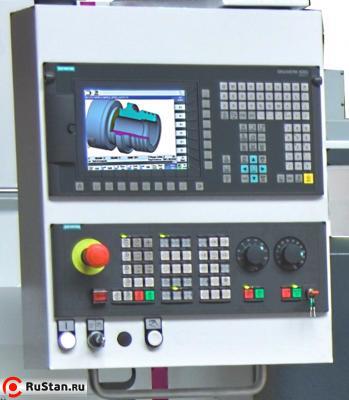

SINUMERIK 828D

Идеально подходит для сложных задач обработки и демонстрирует высокий уровень динамики и точности Поддерживает интеллектуальные кинематические трансформации, эффективно работает с инструментом, разрядность 80 бит, графическое программирование и другие высокопроизводительные функции.

Дополнительная комплектация

  • Гидравлическая задняя бабка.
  • Автоматический податчик прутков (барфидер).
  • Система внутреннего охлаждения инструмента с подводом СОЖ через шпиндель, давление 20 бар, размер отверстий фильтра 0,025 мм.
  • Кондиционер электрошкафа.
  • Подвижный и неподвижный люнеты
  • Комплект мягких / жестких кулачков.
  • Сепаратор для очистки масла и СОЖ.
