Анодирование: что это такое, виды и технология
Анодирование — это метод электрохимической обработки, при котором на поверхности металла формируется защитный оксидный слой. Деталь играет роль анода — её погружают в ванну с электролитом, и под действием электрического тока на поверхности образуется плотная оксидная плёнка. Методика известна с 1920-х годов. В первую очередь, её используют для алюминия, титана, магния и цинка.
Анодирование — процесс, родственный образованию ржавчины. Коррозия появляется из-за неконтролируемого окисления, защитная плёнка — следствие отлаженного управляемого процесса. Точная настройка современного оборудования позволяет сформировать плотный защитный слой, который продлевает срок эксплуатации детали и повышает её устойчивость к атмосферным факторам и механическому износу.
Цели и задачи анодирования
Анодирование — универсальный метод, объединяющий утилитарные и эстетические функции, в том числе:
Защита металла от коррозии и механического износа.
Окрашивание — придание поверхности определённого оттенка.
Повышение адгезии с декоративно-отделочными составами, краской, лаком, грунтовкой.
Маскировка мелких царапин и подобных дефектов.
Придание изделию диэлектрических характеристик — оксидная плёнка почти не проводит ток.
Повышение твёрдости поверхностного слоя.
Анодированный металл сбалансирован по характеристикам. Технология наделяет его всеми перечисленными свойствами.
Как работает процесс анодирования: три этапа
Процесс анодирования одинаков для большинства металлов. Такая технология состоит из трёх последовательных этапов: подготовки поверхности, обработки в электролитической ванне и финального окрашивания.
Подготовка поверхности
В первую очередь, деталь должна быть очищена от механических, химических, жировых загрязнений при помощи насыщенного кислотного или щелочного раствора. Затем выполняют травление, выравнивающее и разглаживающее поверхность, удаляющее мелкие неровности.
От правильности подготовки зависит результат анодирования металла, спешка и нарушения инструкций недопустимы.

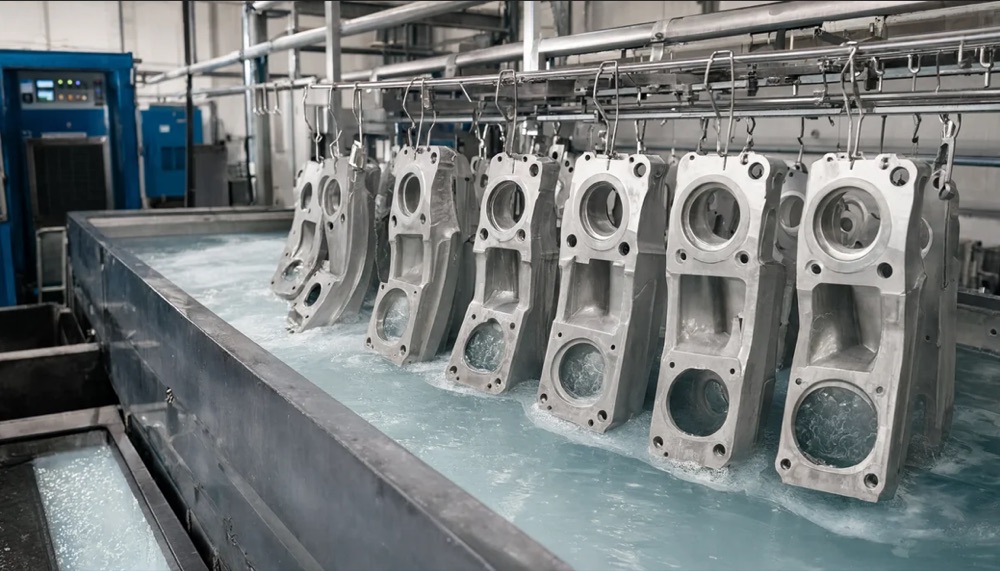

Анодирование в электролитической ванне
Подготовленную деталь погружают в ванну с электролитом на основе серной, хромовой или щавелевой кислоты. Через раствор пропускают ток плотностью от 30 до 300 А/м², запускающий процесс окисления поверхности.
Задача специалистов — строгий контроль ряда параметров:
Температура раствора.
Концентрация электролита.
Напряжение.
Даже небольшие отклонения от стандартов должны быть исключены, они сильно сказываются на качестве. Оксидная плёнка имеет двуслойную структуру. Снизу находится защитный слой толщиной около 0,1 мкм, сверху — более толстый пористый, обеспечивающий декоративность и возможность окрашивания.
Окрашивание и герметизация
Пористую плёнку можно окрасить в любой оттенок, от лёгкого светлого до насыщенного тёмного, вплоть до чёрного. Пигмент прочно фиксируется на поверхности.
Финальный этап — герметизация. Деталь погружают в горячую деионизированную воду или в раствор ацетата никеля. Раствор закрывает поры, делает поверхность гладкой, прочной, выдерживающей интенсивные механические и атмосферные нагрузки.
Виды анодирования металла
Специалисты классифицируют анодные покрытия по двум признакам — температурному режиму обработки и назначению.
По температурному режиму
Температура электролита определяет скорость обработки металла и итоговые свойства плёнки:
Тёплое анодирование — электролит нагрет до +50 °C, цикл занимает около часа. Простой и быстрый способ подготовить деталь под покраску, но покрытие непрочное — плёнка не выдерживает минимальных нагрузок.
Холодное анодирование — температура электролита не превышает +5 °C. На выходе получается высококачественная защитная плёнка заданного цвета.
Твёрдое анодирование — формирование плёнки толщиной от 20 до 100 и более мкм. Покрытие отличается максимальной износостойкостью и применяется для деталей в машиностроении и авиации, подвергающихся экстремальным механическим нагрузкам.
Анодированный слой после тёплой обработки годится лишь как временная защита. Чем ниже температура электролита, тем плотнее структура плёнки и выше её механическая прочность.
По типу и назначению покрытия
По назначению анодные покрытия делят на пять категорий:
Защитное (9–40 мкм) — базовый уровень, предотвращающий появление и развитие ржавчины.
Декоративное — совмещает защиту с приданием цвета, подходит для видимых элементов конструкций.
Твёрдое (свыше 90 мкм) — обеспечивает электроизоляцию и максимальную механическую прочность.
«Эматаль» — покрытие для авиационной, медицинской и пищевой промышленности, стойкое к агрессивным средам.
Тонкослойное (9–15 мкм) — служит основой под покраску или обеспечивает глянцевость.
Какие металлы можно анодировать
Чаще всего анодируют алюминий, но также технология подойдёт для магния, титана, цинка. С медью и нержавеющей сталью ситуация сложнее. Медь теоретически анодируют через фосфатный или оксалатный электролит, технология используется нечасто из-за нестабильности результата.
Нержавеющую сталь анодировать сложно: химическая инертность, защищающая её от коррозии, мешает электролиту сформировать равномерный оксидный слой на поверхности металла.
Анодированный алюминий и анодированный титан сегодня встречаются почти повсеместно, от оконных профилей до хирургических инструментов.
Таблица 1. Металлы для анодирования
| Металл | Электролит | Особенности процесса |
| Алюминий | Серная кислота (15–20%) | Основной промышленный материал; широкая палитра цветов; доступная стоимость |
| Титан | Любая кислота (H₂SO₄, H₃PO₄) | Цвет задаётся напряжением без красителей; применяется в медицине и аэрокосмосе |
| Магний | Щелочной электролит | Хрупкая плёнка; требует осторожности; применяется в авиации |
| Цинк | Хроматный или фосфатный | Тонкое защитное покрытие; редкий процесс |
| Медь | Фосфатный или оксалатный | Нестабильный результат; применяется редко |
| Нержавеющая сталь | — | Затруднено из-за химической инертности; равномерный слой сложно сформировать |
Анодирование алюминия: особенности технологии
Анодирование алюминия востребовано в промышленности благодаря оптимальному соотношению стоимости обработки и прочности финального покрытия.

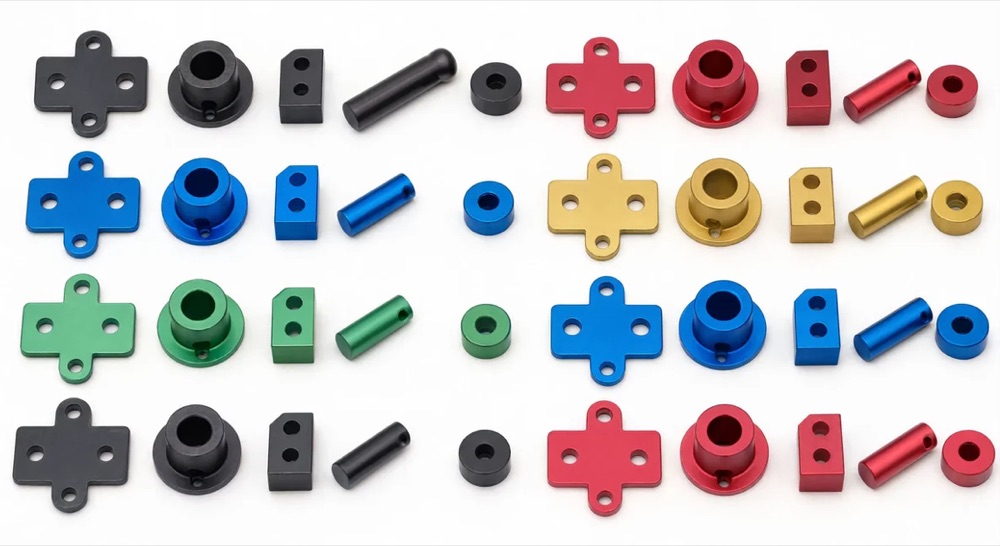

Цветное анодирование алюминия представлено 4 классами:
Адсорбционное — самое простое: краситель впитывается порами уже готовой плёнки.
Электролитическое, или «чёрное», анодирование даёт оттенки от светлой бронзы до глубокого чёрного — металл дополнительно обрабатывают в растворе солей металлов.
Интерференционное окрашивание работает похожим образом, но за счёт особого светоотражающего слоя даёт больше оттенков.
Интегральное окрашивание совмещает формирование плёнки и её окрашивание в одном цикле.
Анодирование алюминия востребовано в строительных конструкциях — фасадных панелях и оконных профилях, в автомобилестроении, электронике и производстве бытовых изделий.

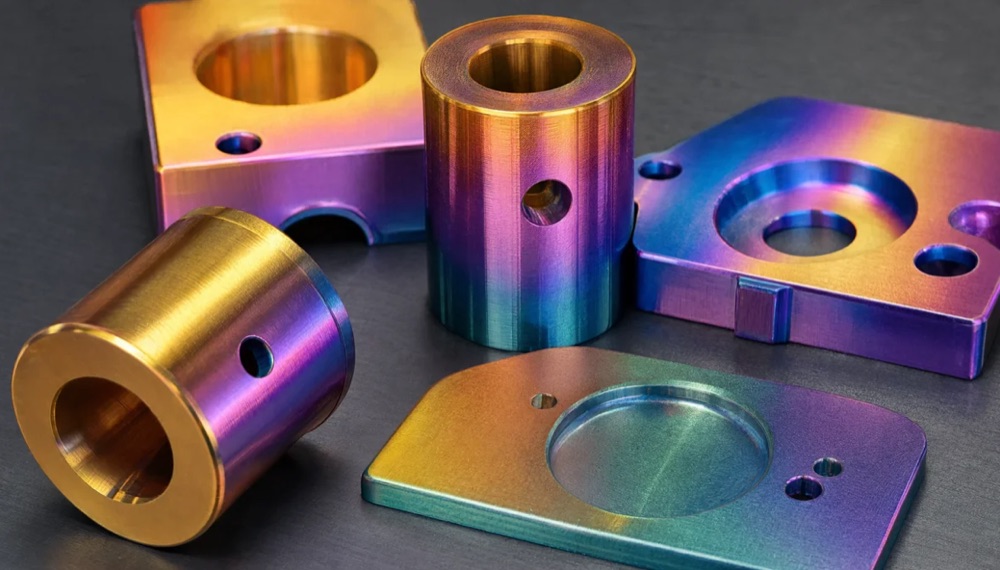

Анодирование титана
Анодирование титана также используется в промышленных масштабах. Цветная оксидная плёнка формируется без красителей, оттенок определяет исключительно толщина слоя за счёт интерференции света, похожей на радужные разводы бензина на воде.
Палитра доступных цветов широкая: золотистый, голубой, фиолетовый, зелёный — точный оттенок задаёт напряжение. В качестве электролита подходит практически любая кислота. Такую обработку применяют в медицине — для имплантов и цветовой маркировки хирургических инструментов, ювелирном производстве — для украшений.
Оборудование для анодирования
Для промышленного анодирования нужны три группы оборудования. Основа — ванна с электролитом из химически инертных материалов с малой теплопроводностью и катоды: для алюминия чаще всего берут свинцовые пластины.
Обслуживающее оборудование включает источник тока, выпрямитель мощностью от 2,5 кВт с бесступенчатой регулировкой напряжения, механизмы загрузки и выгрузки деталей. Вспомогательное оборудование берёт на себя смежные операции: подготовку, промывку, сушку.
На современных производствах весь процесс автоматизирован, задачи оператора сводятся к контролю, установке оптимальных параметров.
Анодирование и гальваника: в чём разница
Основное отличие — принцип технологии. При анодировании поверхность металла сама становится оксидным слоем, при гальванике — он формируется из другого материала. Деталь при анодировании играет роль анода, при гальванике — катода. Отслоение анодированного слоя исключено: он образует единое целое с исходным металлом.
Различна и сфера применения. Анодирование применяют к цветным металлам — алюминию, титану, магнию, а гальванику используют практически для любых металлов: хромирование, цинкование и никелирование подходят и для стали, и для меди, и для их сплавов.
Таблица 2. Сравнение анодирования и гальваники
| Параметр | Анодирование | Гальваника |
| Принцип | Превращение поверхности в оксидный слой | Нанесение вспомогательного материала |
| Функция детали | Анод | Катод |
| Подходящие металлы | Алюминий, титан, цинк, магний | Любые сплавы и металлы |
| Функции | Защита от ржавчины, декоративная обработка, диэлектрические свойства | Цинкование, хромирование, никелирование |
| Риск отслоения | Исключён — слой единое целое с металлом | Возможен при нарушении технологии |
Преимущества анодирования
Анодированный металл обладает множеством достоинств, отличающих его от необработанного аналога:
Коррозионная стойкость — оксидный слой блокирует контакт с влагой и агрессивными веществами.
Износостойкость — твёрдость плёнки выше, чем у основы, она адаптирована к интенсивному трению.
Диэлектрические свойства — оксид почти не проводит электрический ток.
Декоративность — широкая цветовая гамма, возможность имитации благородного металла, золота, серебра.
Экологичность — в процессе не применяют токсичные покрытия и растворители.
Долговечность — анодированные профили служат десятилетиями без потери свойств.
Заключение
Анодирование — базовая технология защитной и декоративной обработки алюминия, титана и их сплавов. Физический принцип процесса остается неизменным с момента появления, при этом современные электролиты и точность оборудования позволяют формировать покрытия с заранее заданными характеристиками плотности и цвета. Качество и долговечность готового изделия напрямую зависят от строгого соблюдения температурных режимов и многоэтапной подготовки поверхности.
