Листогиб своими руками: как сделать станок для металла

Обустройство кровли, дренажной системы, водостоков — при выполнении перечисленных и многих других работ не обойтись без угловых металлических элементов, коньков, карнизов. Их можно приобрести в готовом виде, но такой подход сопряжен с большими расходами.

Более рациональный подход — самостоятельное изготовление на основе металлических стальных заготовок. Времени уйдёт минимум, а экономия окажется огромной. Главное — обзавестись соответствующим оборудованием.

Зачем делать листогиб своими руками?

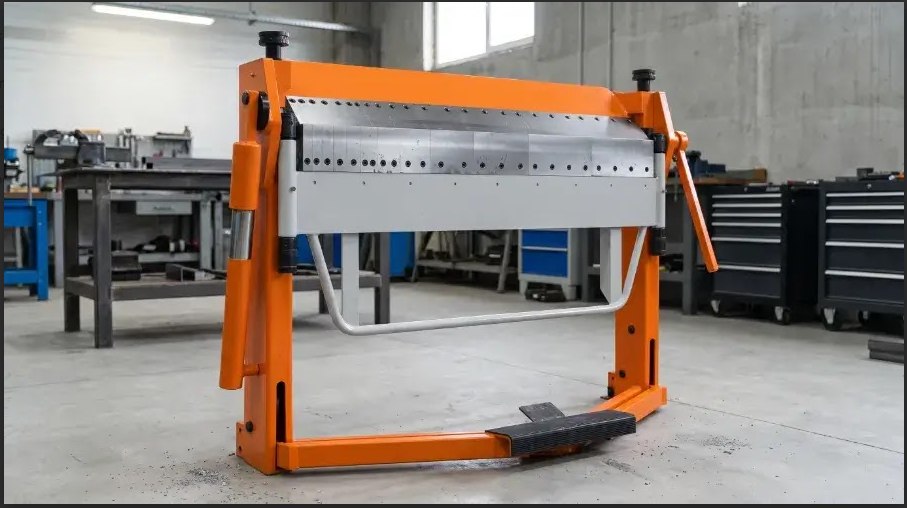

Главный фактор — ценовой. Стоимость профессионального листогибочного станка измеряется десятками и даже сотнями тысяч рублей. Для редкого и, тем более, разового применения такие траты не оправданы. Специализированное оборудование ориентировано на крупные мастерские и промышленные предприятия с большими производственными объёмами.

Актуальны и другие причины:

• Высокое качество. Согнуть металлический лист можно киянкой. В профессиональной среде методику именуют «выколоткой». О качестве в таком случае говорить не приходится. Ровной плоскости добиться невозможно, вся поверхность покрыта характерными вмятинами от ударов молотка. Защитное покрытие, цинковое или полимерное, не выдерживает нагрузки, результат — скорая коррозия. С листогибом эти проблемы неактуальны.
• Экономия времени. Самодельный станок помогает механизировать основные процессы, свести к минимуму долю ручного труда. Всего за пару часов удастся сделать детали для обустройства кровли.
• Удобство. Самодельные листогибы компактны, их легко переносить с места на место, устанавливать непосредственно на объекте, где требуются детали. Промышленные аналоги значительно крупнее и тяжелее, не отличаются мобильностью.

Главное ограничение самодельного станка — толщина металла. Максимум — 2 миллиметра. С массивными заготовками справятся только промышленные модели, гидравлические или с усиленной механикой.

Классификация

Станков для гибки листового металла множество. У каждого типа — уникальные особенности, спецификации, обеспечивающие адаптацию к конкретной эксплуатационной области. Наиболее распространённые решения выглядят следующим образом:

• Электромеханические. Усилие создаёт электромотор. Устройства, сбалансированные по цене и производительности, оптимально подходящие для предприятий со средними масштабами производства.
• С ЧПУ. Главное достоинство — автоматизация процесса. Задача оператора — разработать программу, определяющую геометрию будущей детали. Это гарантирует, что все изделия в партии будут на 100% идентичны друг другу. Хорошее решение для крупных серийных производств.
• Гидравлические. Механическое усилие, изменяющее конфигурацию заготовки, создаётся за счёт давления гидравлической жидкости, масла определённой вязкости. Особенность — высокая мощность, достаточная для контролируемой деформации массивных листов из закалённой стали и других прочных материалов, в том числе — титана.

Самое простое решение — ручной листогиб. Работа построена на мускульном усилии оператора. Такие станки не подходят для толстых листов, наладки массового производства, однако, характеризуются конструктивной простотой, надёжностью, невысокой ценой. Распространены в частных хозяйствах и небольших мастерских.

Стандартные ручные листогибы

В работе нужно придерживаться следующего алгоритма:

• Размещение листовой заготовки на основании.
• Фиксация прижимной планкой и болтами.
• Подъем гибочной планки для формирования нужного угла.

Несмотря на простоту, такие устройства надёжны и эффективны. Случайные смещения исключены, зажим равномерен по всей длине, за счёт чего формируется ровный изгиб. Воздействие щадящее, удаётся сохранить целостность защитных покрытий, цинковых или полимерных, на них не образуются трещины, провоцирующие развитие коррозии.

Трёхвалковые ручные листогибы

Модифицированные версии, укомплектованные тремя валами. Пара статичных валов находится снизу, один подвижный — сверху. Именно верхний вал определяет радиус.

Самостоятельная сборка такого устройства сложнее, чем обычного. Необходимо сконструировать приводную систему, передающую усилие через шестерни и цепь. Оператор крутит рукоятку, приводит в действие валы, лист плавно движется через них, приобретая требуемую конфигурацию. Станок оптимален для формирования не острых углов, а округлых, что характерно для кровельных элементов, желобов водосточных и дренажных систем.

Материалы и инструменты для сборки листогиба

Базовый комплект выглядит следующим образом:

• Металлический уголок 50×50 мм или тавр 70 мм. Они составляют опорную конструкцию и прижимную планку, находятся под основной нагрузкой. Указанных сечений и размеров достаточно для жёсткости и прочности, исключения деформаций даже при выраженном механическом воздействии.
• Петли для соединения статичных и подвижных элементов.
• Метизы. Основной крепеж — болты М10 или М8. Также понадобятся гайки и шайбы, исключающие риск ослабления фиксации из-за вибрационной нагрузки.
• Пружины. Упрощают работу. Их функция — подъем прижимной планки после ослабления болтов.
• Стальная полоса или деталь похожей конфигурации для производства рукояти.

Основной инструмент — сварочный аппарат для сборки металлических элементов в единую конструкцию, жёсткую, выдерживающую интенсивные нагрузки. Для резки металла, удаления с заготовок окалины и других дефектов потребуется УШМ, формирования отверстий под крепежи — дрель, поддерживающая работу на высоких оборотах и набор твердосплавных свёрл. Нужны и измерительные, разметочные инструменты, линейка, рулетка, угольник.

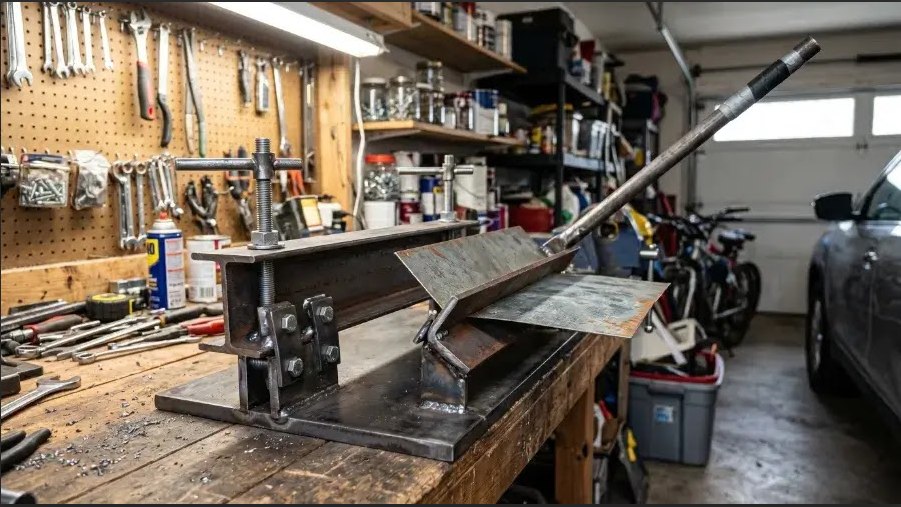

Изготовление листогибочного станка своими руками: инструкция

Алгоритм таков:

• Определение оптимального типа привода.
• Подбор схемы, соответствующей эксплуатационным нагрузкам, специфике выполняемых задач.
• Подготовка чертежей листогиба с размерами. Не нужно делать точные инженерные чертежи, достаточно обычных набросков.
• Подготовка инструмента и материалов.
• Сборка станка.
• Тестирование, при необходимости — устранение неточностей, отладка.

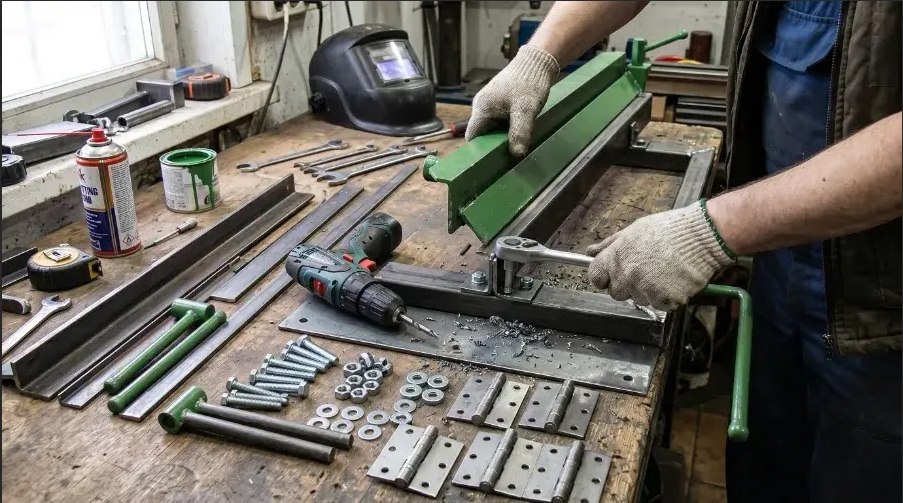

Листогибочный станок из тавров

Классический вариант. Материалы — три тавровые балки с 7-сантиметровой полкой и длиной примерно в 2,5 метра. Такого устройства будет достаточно для работы даже с крупными листами, при этом конструкция окажется жёсткой, исключающей неточности и проблемы с надежностью. Принципы сборки следующие:

• Пара тавров формирует станину и прижимной элемент, третий — гибочную балку.
• По краям тавров нужно сформировать выемки под петли. Они крепятся сваркой заподлицо, чтобы исключить появление неровностей, негативно сказывающихся на качестве работы.
• Функция петель — соединение гибочной балки с основанием и обеспечение контролируемого поворота.
• Прижимная тавровая балка комплектуется укосинами с гайками и болтами. Болты выполняют функцию механизмов регулировки. Чем плотнее они закручены — тем сильнее зажим.
• Под прижимной балкой ставят пружины для упрощения работы. По мере отпуска болтов пружина немного поднимет балку. Зазора окажется достаточно для укладки нового листа. Вручную сделать это сложно из-за большой массы.
• Размещение на гибочной балке металлической рукояти. С этой функцией справится труба диаметром примерно 2.5 сантиметра.

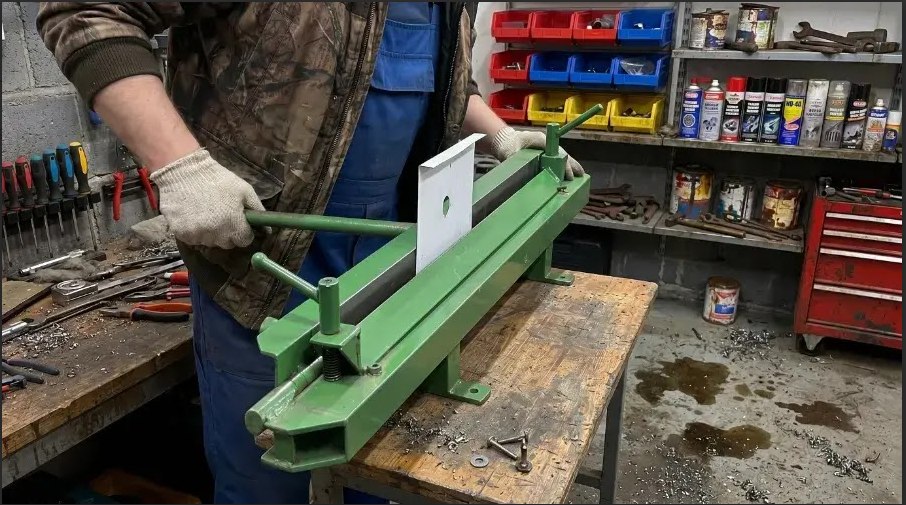

Станок из уголков с прижимом

Эта конструкция также зарекомендовала себя надёжной, адаптированной к большим нагрузкам. В качестве основы используют уголки 50 на 50 или 63 на 63 миллиметра. Станина имеет козловую конфигурацию: пара продольных уголков соединены горизонтальной поперечиной, что обеспечивает жёсткость и устойчивость.

Особенности конструктивных элементов следующие:

• Прижимная планка листогиба также сделана из уголка. Для точного контроля угла необходимо срезать одну из граней при помощи УШМ, сформировав заострённое рабочее ребро.
• Рёбра жесткости прижима — стальные планки или пластины. Они гарантируют, что под нагрузкой балка не будет деформироваться и сгибаться. Пренебрежение этими деталями приведёт к порче заготовок. Нужный угол получить не удастся, лист будет изгибаться по дуге.
• Конструкция гибочной балки идентична тавровому станку. Уголок фиксируют на петлях, комплектуют рукояткой. Важно контролировать ось поворота. Она должна полностью совпадать с ребром прижима, иначе точность сильно снизится.

Зажимная планка и крепежи

Специалисты рекомендуют использовать болты, регулирующие положение прижимной планки, изготовленные не из нержавейки или легированной стали, а из обычной. Для неё характерен невысокий коэффициент трения, что исключает опасность деформации резьбы. Даже небольших вмятин достаточно, чтобы деталь «закусило». Использовать станок в таком случае невозможно, нужно снять болт экстрактором, высверлить или выбить его.

Гайки лучше расположить в нижней части. Их нужно зафиксировать сваркой, в противном случае — придётся постоянно держать их гаечным ключом, регулируя затяжку. Это сильно ограничивает производительность. Статичная гайка предполагает, что вращают только болт, размещенный сверху, доступ к которому не затруднён. Чтобы исключить проблемы с надёжностью зажимной планки, необходимо наварить на неё металлические пластины. В первую очередь — по краям, где сосредоточена основная нагрузка.

Самодельный листогибный станок: преимущества и ограничения

Плюсы оборудования, собранного своими силами, выглядят следующим образом:

• Низкая цена. Такое устройство десятикратно дешевле заводского.
• Возможность точной адаптации под размеры заготовок, с которыми предстоит работать. Это позволяет оптимизировать габариты, избавиться от лишней громоздкости и добиться нужной мобильности.
• Щадящее воздействие. Главное — соблюдать правила сборки, работать аккуратно, тщательно готовить основные элементы. При выполнении этих простых правил удастся исключить избыточную нагрузку, способную деформировать или поцарапать заготовку. Для деталей, постоянно находящихся на виду, например, элементов кровельного покрытия, водосточной системы это крайне важно.

Недостатки

Конечно, полностью обойтись без минусов не удалось. Наиболее существенный — невысокая точность гибки металла. Погрешность зависит от правильности сборки, но формирование идеально точного угла, вплоть до минут — задача крайне сложная. Прочие негативные моменты выглядят следующим образом:

• Ограничения толщины обрабатываемых заготовок. Максимум — 2 миллиметра, если речь идет о стальном листе. Медь и алюминий мягче, так что удастся справиться и с более толстой заготовкой. Впрочем, для большинства задач хватает и такого показателя.
• Невысокая производительность. Наладить массовый выпуск не удастся. Каждый раз требуется ручное усилие.
• Простота геометрии. Ручной станок предназначен для производства деталей с простой геометрией, прямыми углами. Изготовление сложного профиля невозможно.

Рекомендации по изготовлению и эксплуатации

Сварные соединения конструкции станка отвечают за жёсткость конструкции. Металлические детали перед сваркой необходимо тщательно подготовить, очистить от окалины, загрязнений, мешающих добиться высокой прочности. Главное требование к сварке — точность. Сначала нужно точечно соединить элементы, убедиться в правильности геометрии, потом — сформировать цельный шов.

Конечно, использование древесины в конструкции недопустимо. Оно не обладает достаточной жёсткостью. Точный контроль процесса в таком случае невозможен, качество изделий не будет соответствовать требованиям. Скорее всего, устройство не прослужит долго, разрушится.

Все металлические поверхности после сборки необходимо защитить от коррозии. Рекомендована двуслойная обработка. Первый слой — грунтовка, второй — полимерная краска. Такая комбинация формирует плотное покрытие, устойчивое к механическим нагрузкам, царапинам. Без защиты уже через пару месяцев появятся первые следы ржавчины, через полгода — выраженные очаги. Это особенно актуально при хранении станка в неотапливаемом гараже или другом помещении с неблагоприятным микроклиматом.

При использовании оборудования необходимо соблюдать несколько рекомендаций:

• Парная работа. В особенности, при работе с толстыми металлическими листами. Это важно для безопасности и точности. Одному сложно удержать вес.
• Регулярная смазка резьбовых соединений и подвижных механизмов. Оптимальны аэрозольные составы типа WD-40. Они снижают силу трения, защищают детали от износа, формируют прослойку, исключающую прямой контакт металла с водой, блокируют развитие ржавчины.
• Соответствие толщины листа мощности станка. Нехватка делает работу невозможной, избыток — приводит к неконтролируемой деформации. Металл не гнётся по намеченной линии, а сминается. Готовая деталь оказывается непригодной для использования.
• Проверка перед работой. Плотность прилегания прижимной планки должна быть равномерной, чтобы исключить неровности. На ней не должно быть заусенцев и других дефектов, способных испортить заготовку.
• Перед началом работы проверяйте, что прижимная планка зажата равномерно по всей длине — иначе линия сгиба уйдёт.

Самодельный или заводской станок?

Ответ определяется задачей, целями использования. Если они сводятся к изготовлению нескольких деталей для обустройства кровли, то будет достаточно листогиба, сделанного своими руками. Нагрузки в таком случае минимальны, приходится работать с тонкими заготовками без особых требований к точности. Станок поможет получить нужный результат без дополнительных расходов.

Другое дело — масштабные работы, серийное производство кровельных и других металлических элементов с заданной геометрией. В такой ситуации рациональнее приобрести станок заводского производства, обеспечивающий следующие преимущества:

• Высокая производительность. Особенно актуально для моделей с ЧПУ, предполагающих полную автоматизацию процесса. За смену удастся обработать десятки погонных метров металла с сохранением стабильно высокого качества.
• Возможность сгиба толстых листов или заготовок из твёрдых закалённых сталей. Лучше всего себя зарекомендовали гидравлические устройства, развивающие огромное усилие.
• Наладка серийного производства. Заводские машины обеспечивают максимальную точность контроля геометрии. Это важно, чтобы все детали в партии были идентичны друг другу, в противном случае — возникнут проблемы с ОТК, получением сертификата качества, оформлением сопроводительной документации. На самодельном станке точно выдерживать геометрию не удастся. Погрешность будет измеряться как минимум миллиметрами.

Конечно, для крупномасштабного производства продукции высокого качества подойдут только станки от проверенных производителей, заботящихся о репутации. Таковые можно найти в каталогах компании «RuStan». Представлены как ручные устройства для небольших объёмов работ, частных мастерских и автосервисов, так и мощные гидравлические, электромеханические версии.

Подведение итогов

Домашний мастер, имеющий даже небольшой опыт работы с металлом, вполне может сделать листогиб своими руками. Расходы в таком случае минимальны. Самый дорогой инструмент — сварочный аппарат, но его можно взять в аренду, справиться удастся буквально за несколько часов. Главное — действовать аккуратно, соблюдать инструкции, уделять должное внимание технике безопасности.

Самодельного листогиба вполне хватит для гаража или домашней мастерской. При необходимости с его помощью удастся сделать все элементы, используемые при обустройстве кровли, системы водоотвода.

Крупным предприятиям, профессиональным мастерским, которым регулярно требуются большие объемы металлических изделий, лучше обзавестись оборудованием заводского производства. Ручной станок с такими масштабами не справится.
