Горячее цинкование металлоконструкций: технология, этапы и преимущества

Горячее цинкование — метод антикоррозионной обработки стальных заготовок. Деталь погружают в расплав цинка при температуре 450–460 °C, в результате чего на поверхности образуется защитный барьер, препятствующий окислению металла. Технология применяется при изготовлении несущих конструкций, подвергающихся постоянному атмосферному воздействию.

Что такое горячее цинкование и как оно работает

Суть метода — металлургическая связь цинка и стали: расплав проникает в верхний слой металла и образует несколько промежуточных слоёв сплава железа с цинком поверх стальной основы. За счёт этого готовое покрытие не отслаивается и не трескается при ударах и изгибе.

Механизм защиты делится на два типа:

• Катодная, активная защита — цинк первым вступает в реакцию с влагой и кислородом, окисляется, не давая ржавчине добраться до стальной основы. Покрытие работает даже при глубоких повреждениях.

• Барьерная, пассивная защита — плотный защитный слой не пропускает воду и воздух к металлу, исключая саму разрушительные химические реакции.

Фундаментальный принцип горячего цинкования базируется на классических металлургических процессах, при этом современные производственные линии отличаются повышенной точностью контроля температуры и химического состава расплава.

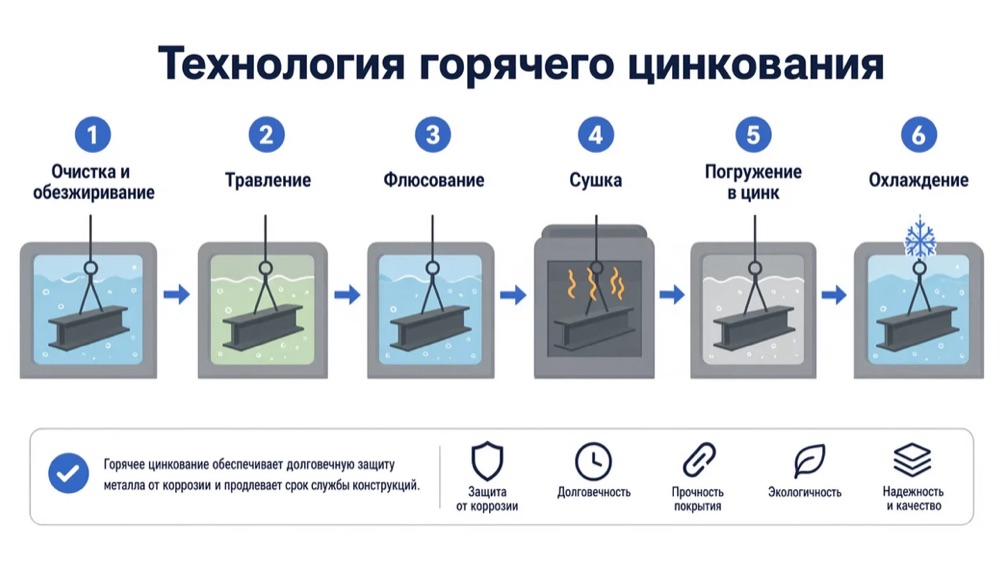

Технология горячего цинкования: этапы процесса

Процесс состоит из нескольких стадий. Для хорошего результата нужно строго контролировать каждый, не допускать отклонений от стандартов и инструкций.

Подготовка поверхности

Деталь очищают механически и химически: убирают окалину, старую краску, жировые, механические загрязнения. Дальнейший этап — травление, деталь выдерживают в растворе соляной кислоты, который снимает оксидные плёнки, устраняет микронные неровности.

Финальный шаг подготовки — нанесение флюса на основе хлорида цинка. Флюс обеспечивает адгезию расплава к стали, защищает уже очищенную поверхность от повторного окисления перед погружением в ванну.

От качества подготовки зависит итоговое покрытие: недостаточная очистка приведёт к формированию неравномерного, слабого покрытия, снижению общего уровня защиты.

Погружение в ванну

Подготовленное изделие погружают в ванну с расплавленным цинком, нагретым до 450–460 °C. Специалисты постоянно контролируют температуру расплава, расход цинка и время выдержки — параметры определяют толщину и надёжность итогового слоя.

По ГОСТ 9.307-2021 толщина покрытия составляет 40–200 мкм, а масса цинка на поверхности — 0,4–1 кг на квадратный метр: цифры зависят от толщины металла заготовки и состава сплава. Мелкий крепёж после ванны нередко отправляют на центрифугирование. Быстрое вращение помогает удалить избыток цинка, выровнять резьбу.

Извлечённую деталь охлаждают и промывают в 5-процентном растворе аммиака для удаления остатков флюса. В качестве дополнительной меры применяется пассивация в бихромате калия: обработка создает плёнку, которая предохраняет свежий цинковый слой от окисления при транспортировке и складировании в условиях высокой влажности.

Преимущества горячего цинкования

Горячее цинкование выигрывает у большинства альтернативных способов защиты металла по нескольким параметрам:

• Катодная защита работает даже при механическом повреждении покрытия, появлении царапин и сколов. Цинк принимает на себя основной «удар», защищая стальное основание.

• Цинк проникает в труднодоступные места, полости, отверстия, куда не добраться кистью или валиком.

• Механическая прочность достаточна для того, чтобы выдержать интенсивное трение, точечные ударные и другие воздействия.

• Долговечность — срок службы при средних нагрузках превышает 50 лет.

• Возможность окрашивания для повышения защитных параметров, улучшения декоративных характеристик.

• Экологическая безопасность. Токсичные вещества в процессе не используются.

Негативный момент — высокая цена оборудования, однако, она на 100% оправдана преимуществами.

Ограничения и особенности метода

Метод имеет ряд ограничений:

• Габариты изделия ограничены размерами ванны. Массивные конструкции требуют секционного изготовления, сборки из нескольких частей.

• При цинковании тонкостенных деталей нужно следить за скоростью нагрева, не превышать безопасных значений для исключения термических деформаций.

• Дальнейшая сварка может привести к выгоранию цинка в контактной зоне. Область потребует повторной защиты, как правило — холодным цинкованием.

• На элементы сложной формы, например резьбовой крепёж, покрытие ложится неравномерно. Это ухудшает эстетику, иногда — делает резьбу нефункциональной, приходится нарезать её повторно.

Основное отличие горячей технологии от холодного цинкования — принцип нанесения: один вариант даёт полноценную металлургическую связь через погружение в расплав, другой — окраску жидким составом с повышенным содержанием цинка. Такая разница сказывается на толщине покрытия, его прочности, сроке службы.

Таблица 1. Сравнение горячего и холодного цинкования

Где применяется горячее цинкование

Способ универсален. Отделка подходит для большинства стальных деталей, подверженных атмосферным, химическим воздействиям:

• Конструктивные элементы зданий независимо от назначения, гидротехнических сооружений, башен, мостов, путепроводов.

• Детали кузовов автомобилей, корпусов судов, железнодорожных вагонов.

• Небольшие металлические изделия, например крепёж, винты, гайки, шурупы.

• Опоры ЛЭП и других ответственных инфраструктурных объектов.

Во всех сферах применения цинкование предотвращает коррозию металла и снижает эксплуатационные расходы, устраняя потребность в регулярном обновлении лакокрасочных покрытий. Оборудование для предварительного раскроя и металлообработки заготовок представлено в каталоге rustan.ru.

Заключение

Горячее цинкование обеспечивает глубокое диффузионное сцепление защитного барьера со стальной основой. Несмотря на высокую энергоемкость процесса и ограничения по габаритам резервуаров, технология гарантирует максимальную стойкость металлических узлов к коррозионному разрушению и абразивному износу в жестких климатических условиях.
