Редукторный фрезерно-сверлильный станок JET JMD-40
310 000 руб.
с НДС - на 21.11.2024 г.
| Модель: |  |
JMD-40 |
| Артикул: | |
50000855T |
| Производитель: |  |
JET (Швейцария) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
- Описание
- Дополнительная оснастка
-
Документы - Комментарии
- Отзывы
- Доставка
Сверлильно-фрезерный станок JMD-40 представляет собой универсальный тип станочного оборудования, выпускаемого компанией JET. Модель рассчитана на выполнение полного спектра фрезерных и сверлильных работ, нарезания резьбы, выполнения других технологических операций. Оборудование разработано для индивидуального использования, пригодно для производственного цикла. Мощный двигатель и сама конструкция станка рассчитаны на длительные режимы обработки.

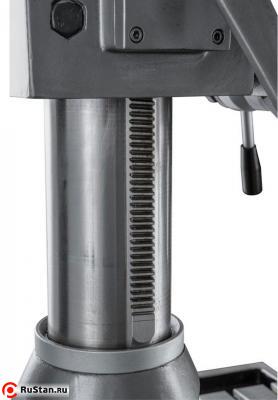

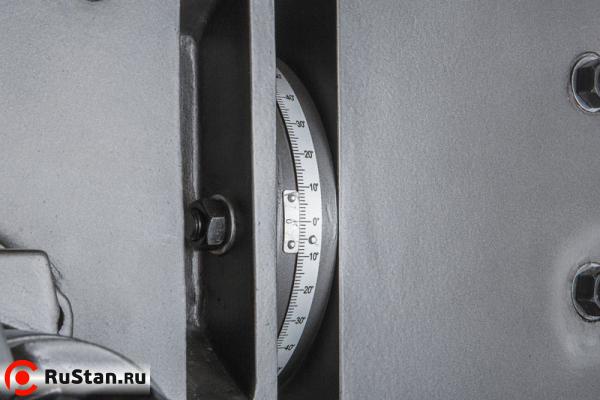

Станок имеет мощную литую станину из серого чугуна. Массивная стойка дополняет прочность и устойчивость всей конструкции. Особенностью модели JMD-40 является возможность поворота фрезерной головки вокруг колонны на 360° и поворота влево/право на 90°, облегчая технологические манипуляции в процессе обработки заготовок. Станок оснащен функцией контроля над глубиной сверления, повышая качество обработки и производительность.

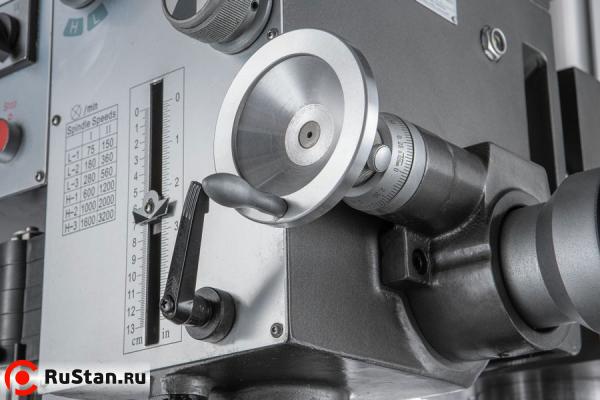

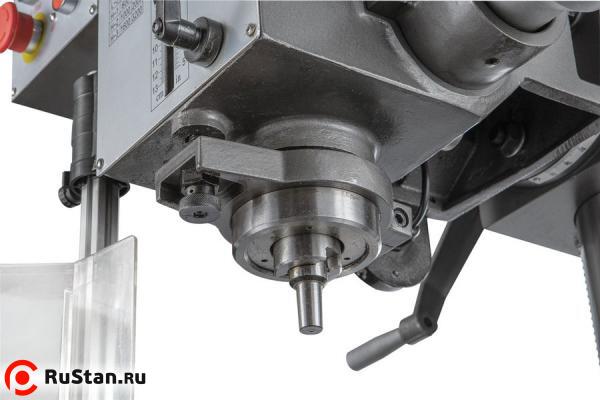

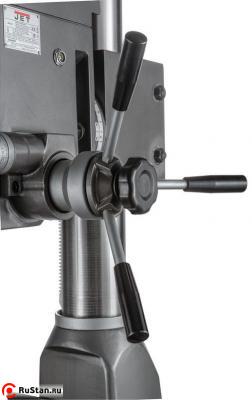

Сверлильно-фрезерный станок этой модели имеет конструкцию, рассчитанную на выполнение большого объема работы по обработке заготовок. Станок оснащен шпинделем с конусом МК-3 с зажимной тягой М12. Шпиндель имеет опору, усиленную коническими подшипниками для повышения жесткости во время вращения, при этом ход пиноли составляет 120 мм. Станок обеспечивает нормальную работу с режущими инструментами, максимальный диаметр которых составляет при сверлении стали до 32 мм и чугуна до диаметра 40мм, при фрезеровании концевой фрезой до 32мм и торцевой фрезой до 76 мм. Оборудование позволяет осуществлять вращение шпинделя в обоих направлениях, вправо и влево. Качество обработки заготовок обеспечивается наличием функции микроподачи шпинделя.

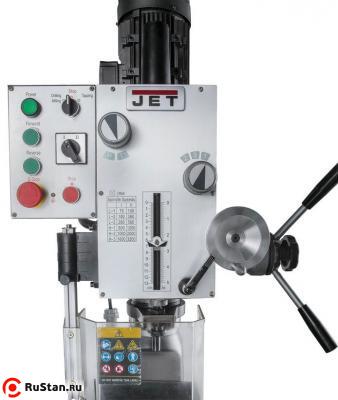

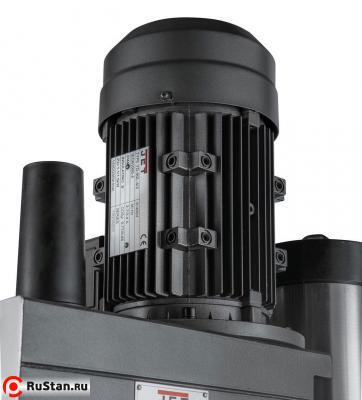

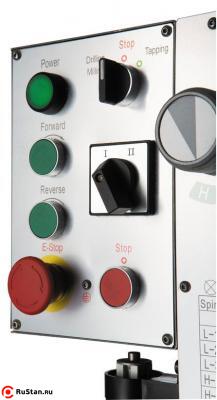

Модель оборудована мощным асинхронным электродвигателем - 1,1/1,5 кВт, обеспечивающий частоту вращения шпинделя в 2-х диапазонах 75-1600 об/мин и 150-3200 об/мин. Станок оборудован коробкой скоростей для выбора необходимой частоты вращения, по 6 скоростей в каждом из двух диапазонов. Функция включения реверса шпинделя позволяет осуществлять нарезание резьбы.

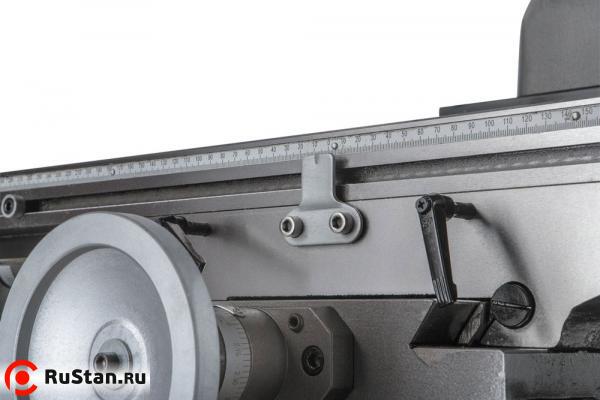

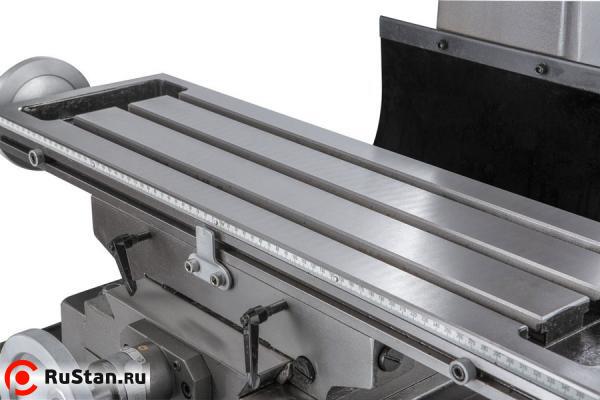

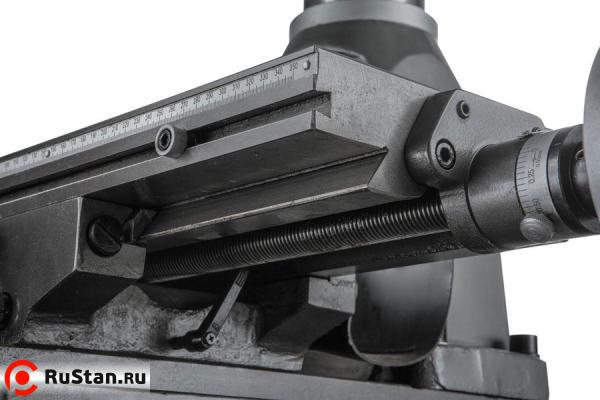

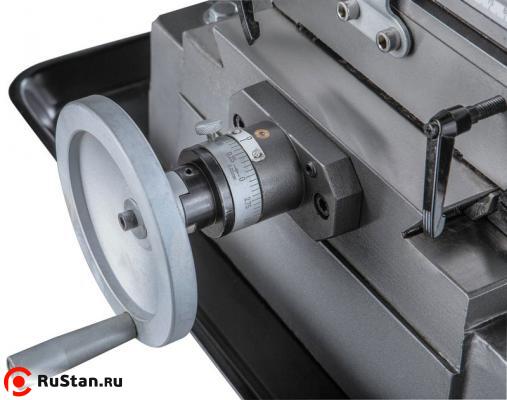

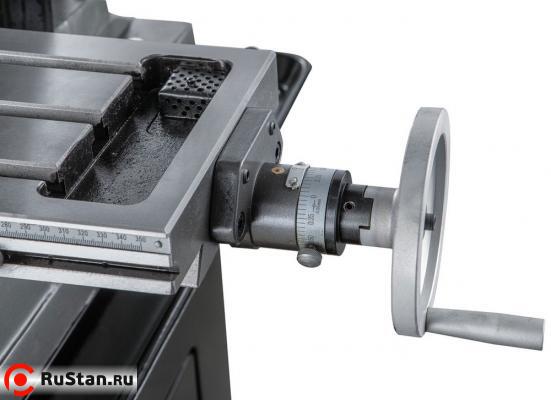

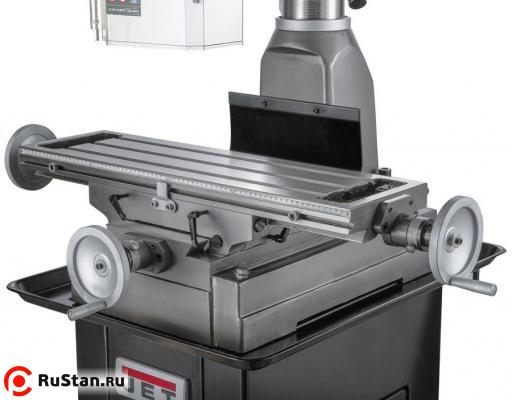

Станок имеет мощный крестовый стол с Т-образными пазами. Рабочий стол оснащен прецизионным механизмом перемещения. Количество пазов – 3 при ширине 14 мм. Вес станка 285 кг.
Технические характеристики JMD-40 |
|
|---|---|
| Характеристика | Значение |
| Напряжение, В | 400 |
| Максимальный диаметр сверления чугун, мм | 40 |
| Максимальный диаметр сверления сталь, мм | 32 |
| Максимальный диаметр торцевой фрезы, мм | 76 |
| Максимальный диаметр концевой фрезы, мм | 32 |
| Размер стола по оси X и Y, мм | 730х210 |
| Ширина Т-образного паза стола, мм | 14 |
| Диапазон наклона головы, град. | ±90˚ |
| Диапазон поворота головы, град. | 360° |
| Конус шпинделя | MT3 |
| Расстояние от шпинделя до стола, мм | 410 |
| Ход пиноли шпинделя, мм | 120 |
| Мощность двигателя, кВт | 1,1/1,5 |
| Частота вращения шпинделя, об/мин | I – 75, 180, 280, 600, 1000, 1600 II – 150, 360, 560, 1200, 2000, 3200 |
| Масса JMD-40 , кг | 285 |
| Длина в упаковке, см | 109 |
| Ширина в упаковке, см | 78,5 |
| Высота в упаковке, см | 112 |
| Масса в упаковке, кг | 285 |

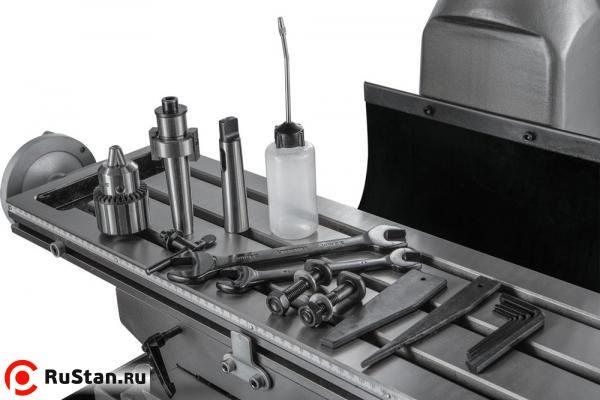

Комплектация
- Шомпол М12 – 1шт.
- Переходная втулка MT3/2 – 1шт.
- Дорн МT3/В16 – 1шт.
- Сверлильный патрон 1-13 мм/В16
- Болт М12х55 (с шайбой и гайкой) для Т-образного паза – 2шт.
- Клин-выколотка – 2шт.
- Рожковые ключи 22-24 и 17-19 – 2шт.
- Набор шестигранных ключей
- Масленка
- Инструкция по эксплуатации
