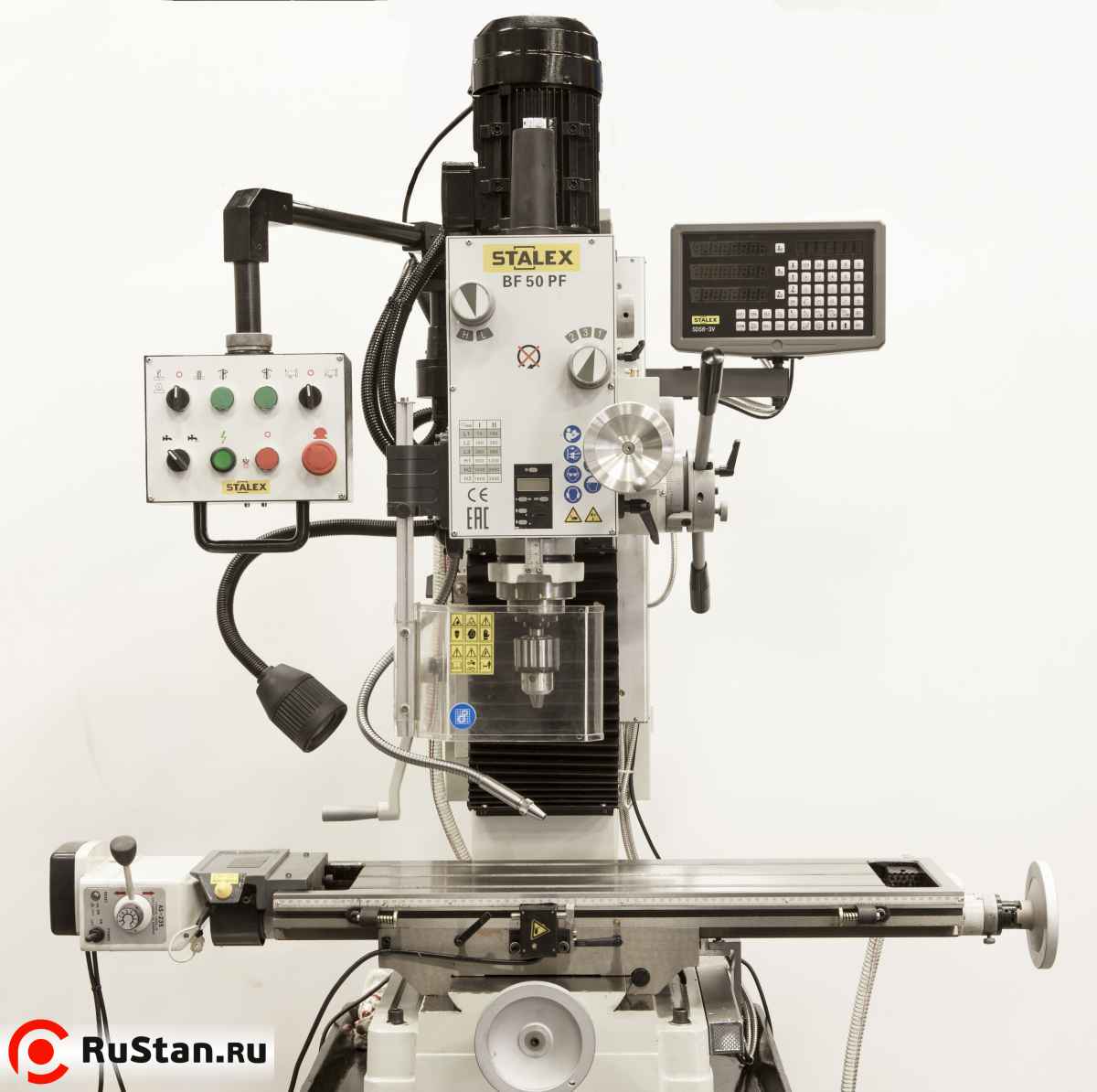

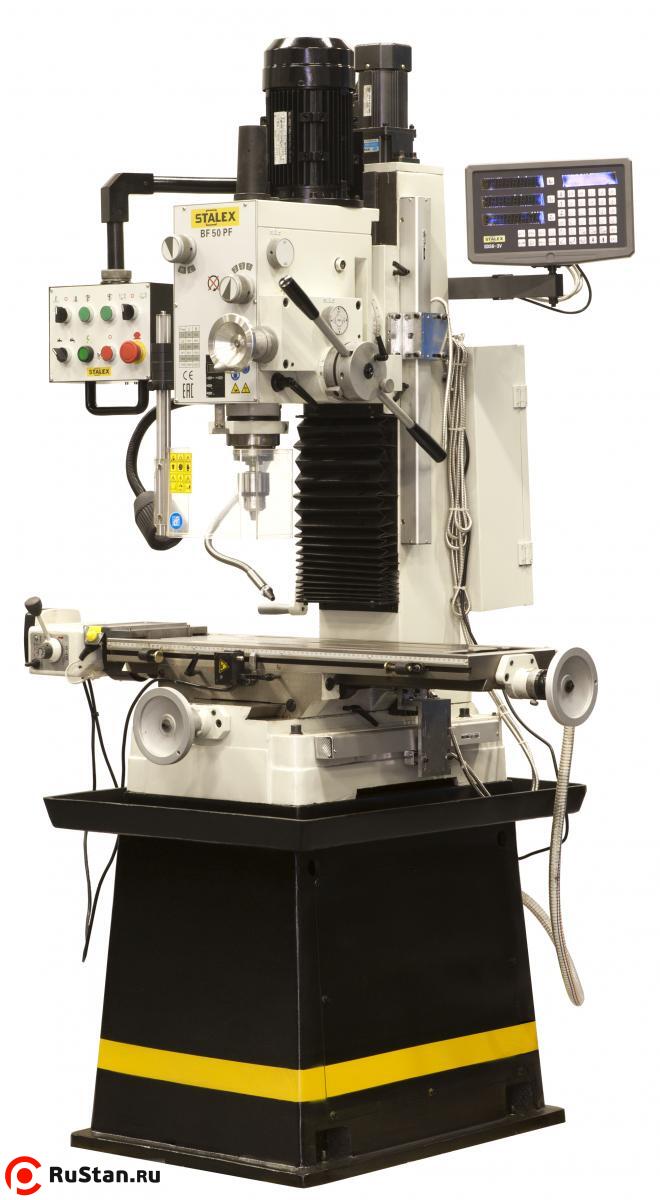

Фрезерно-сверлильный станок STALEX BF50PF (1000х240 мм)

STALEX BF50PF, 1000×240 — фрезерно-сверлильный станок по металлу с редукторным приводом шпинделя, предназначенный для фрезерования, сверления и нарезания резьбы в заготовках из чёрных и цветных металлов. Модель оснащена удлинённым рабочим столом и применяется в механических, инструментальных и ремонтных мастерских, а также на производственных участках.

Рабочий стол размером 1000×240 мм обеспечивает продольное перемещение по оси X на 760 мм. Ход по оси Y составляет 190 мм, по оси Z — 350 мм. Автоматическая подача по оси X и механизированный подъём фрезерной головы облегчают выполнение рабочих операций и настройку положения инструмента.

Шпиндель с конусом ISO30 имеет 12 скоростей вращения в диапазоне 75–3200 об/мин. Максимальный диаметр сверления составляет 45 мм по чугуну и 32 мм по стали Ст.3. Станок позволяет выполнять торцевое фрезерование инструментом диаметром до 80 мм, концевое фрезерование фрезами до 32 мм и нарезание резьбы до M16 по чугуну и M12 по стали.

Конструкция из серого чугуна, направляющие типа «ласточкин хвост» и конические подшипники шпинделя обеспечивают устойчивость станка при обработке. Для удобства эксплуатации предусмотрены автоматическая подача пиноли шпинделя, система подачи СОЖ, устройство цифровой индикации Sino по трём осям, фрезерные тиски 160 мм и лампа местного освещения.

Преимущества

• Фрезерно-сверлильный станок для обработки чёрных и цветных металлов.

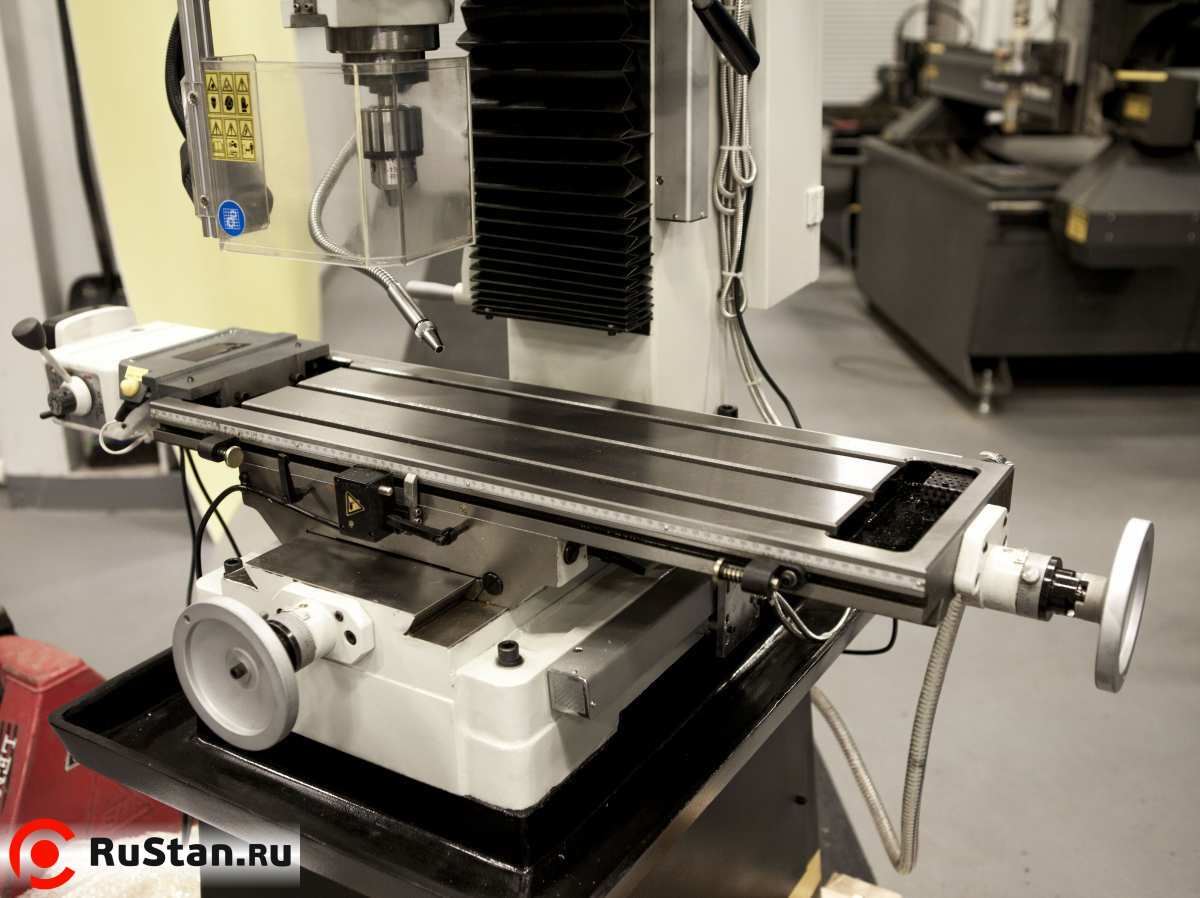

• Удлинённый рабочий стол размером 1000×240 мм.
• Перемещения по осям X/Y/Z — 760×190×350 мм.

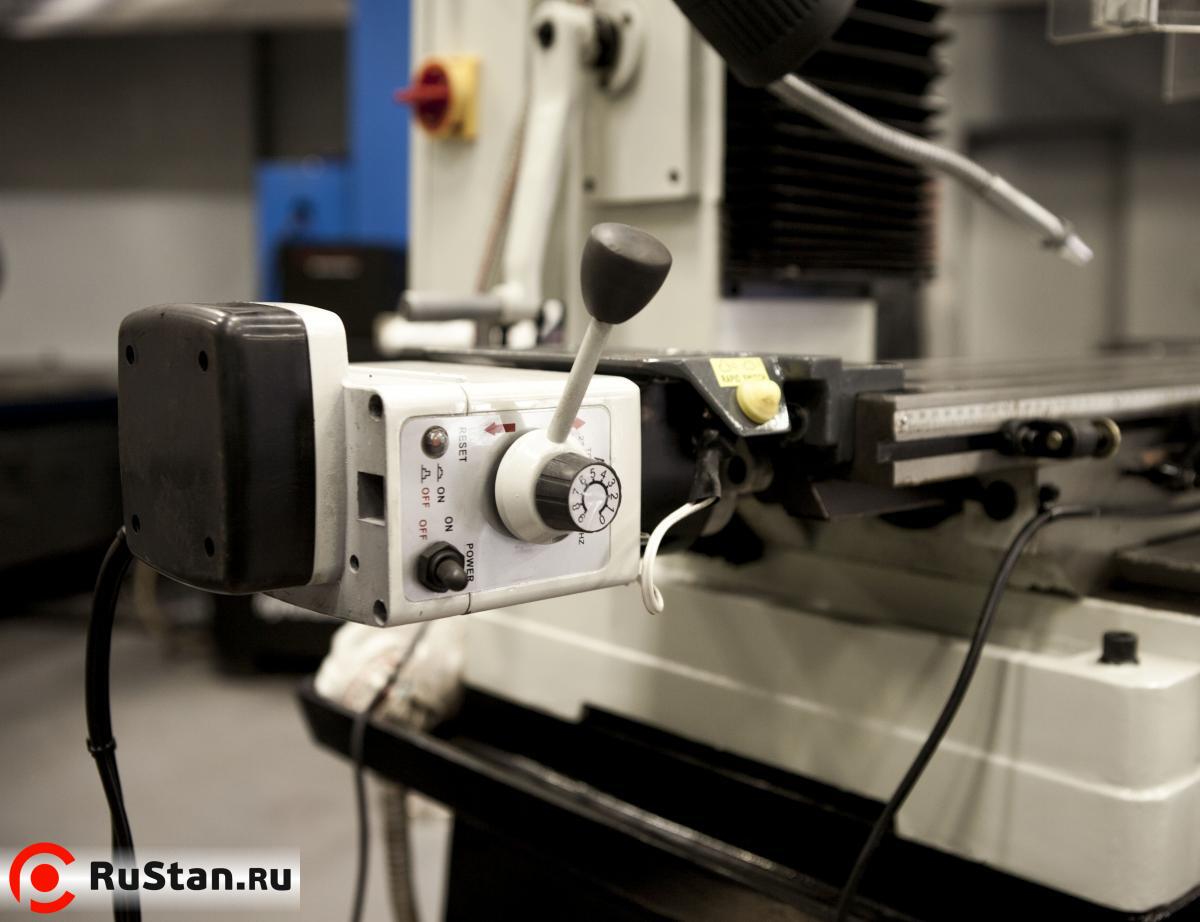

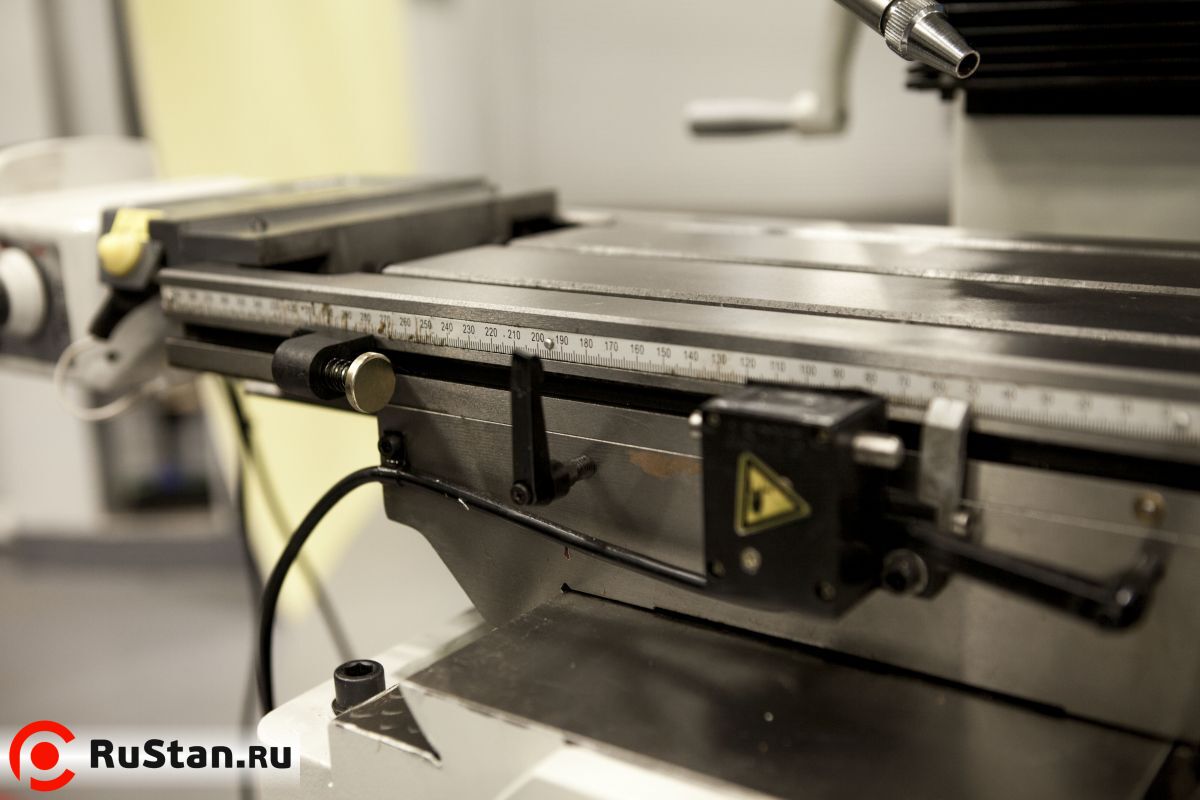

• Автоматическая подача по оси X.
• Двигатель для подъёма и опускания фрезерной головы.

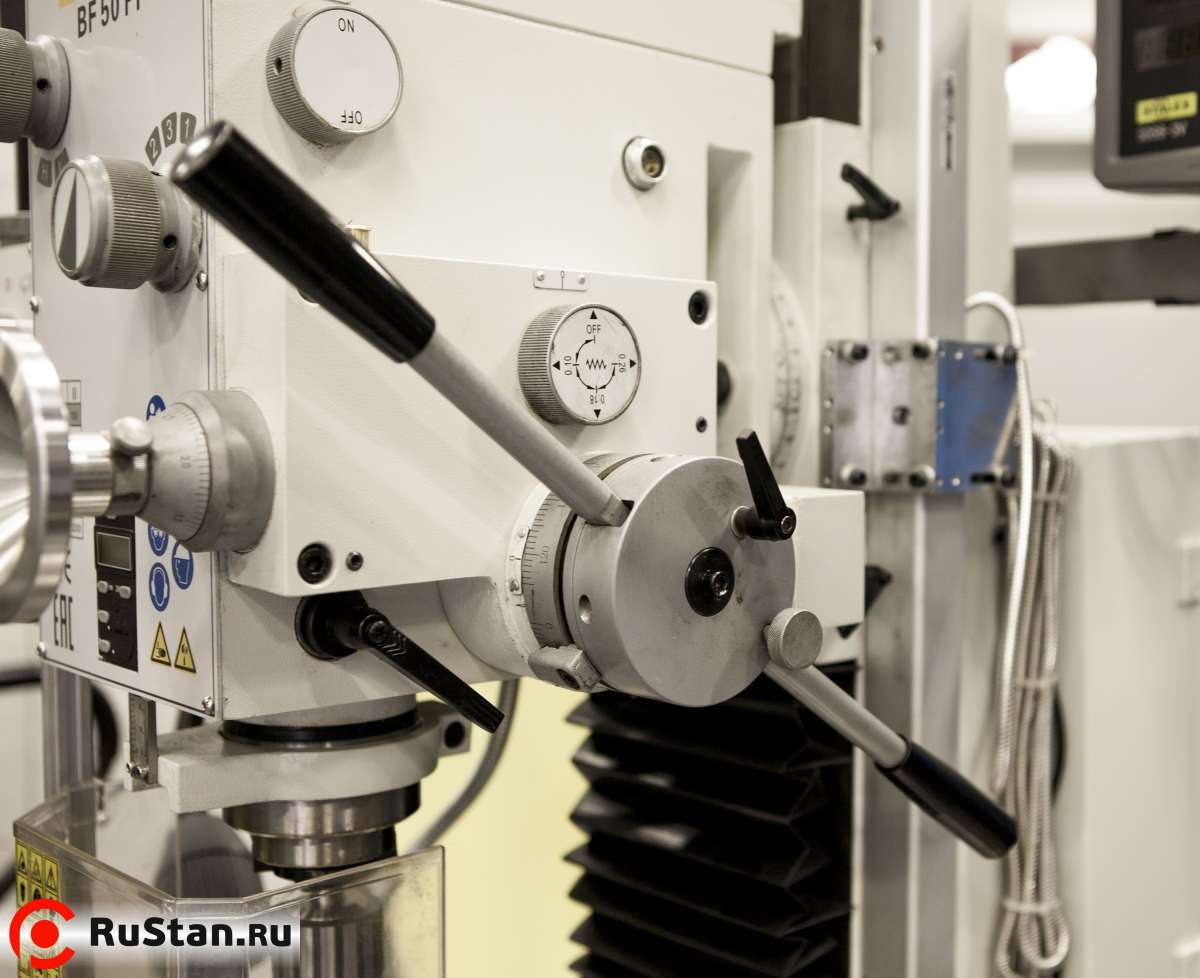

• Автоматическая подача пиноли шпинделя.
• Три значения автоподачи пиноли — 0,12/0,18/0,25 мм/об.
• Максимальный диаметр сверления по чугуну — 45 мм, по стали Ст.3 — 32 мм.
• Нарезание резьбы до M16 по чугуну и M12 по стали.
• Максимальный диаметр торцевого фрезерования — 80 мм.
• Максимальный диаметр концевой фрезы — 32 мм.
• Конус шпинделя ISO30.
• 12 скоростей вращения шпинделя в диапазоне 75–3200 об/мин.

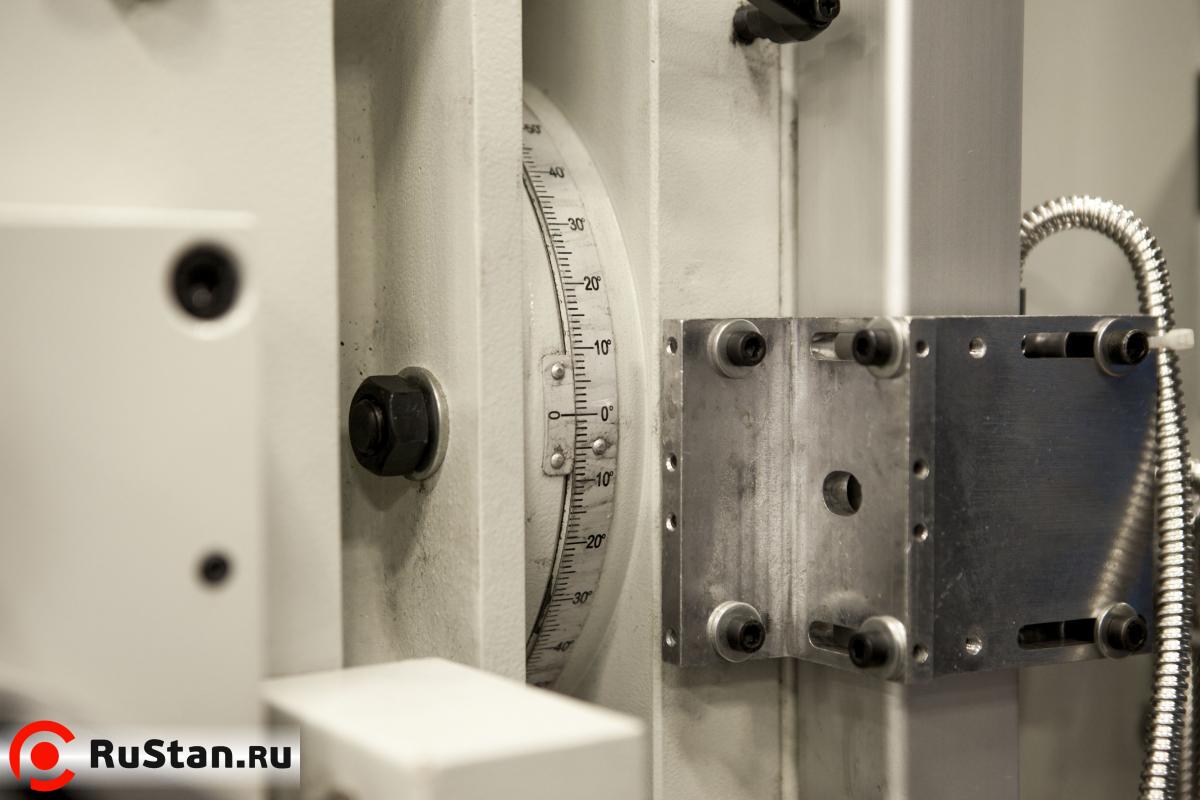

• Наклон фрезерной головки вправо и влево на ±45°.

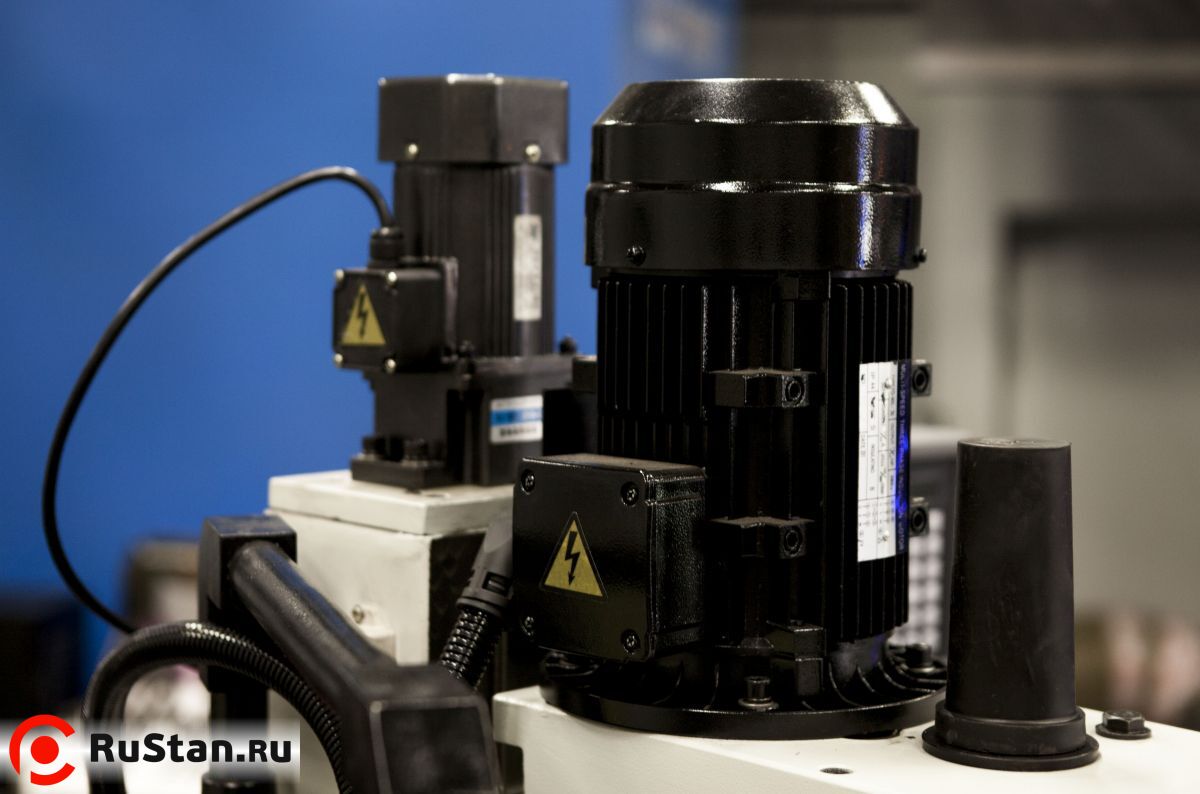

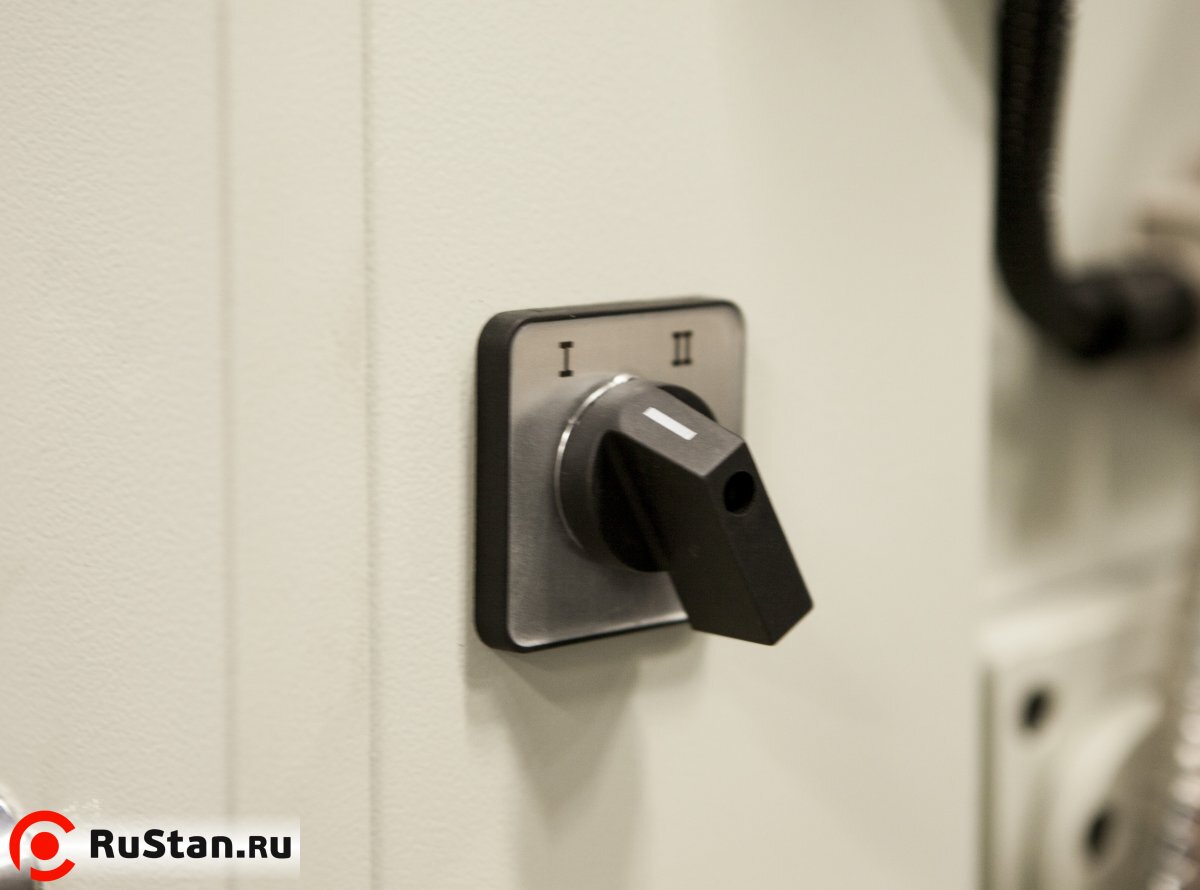

• Двухступенчатый двигатель мощностью 1,1/1,5 кВт.
• Массивная конструкция из серого чугуна.
• Направляющие типа «ласточкин хвост».
• Конические подшипники шпинделя.

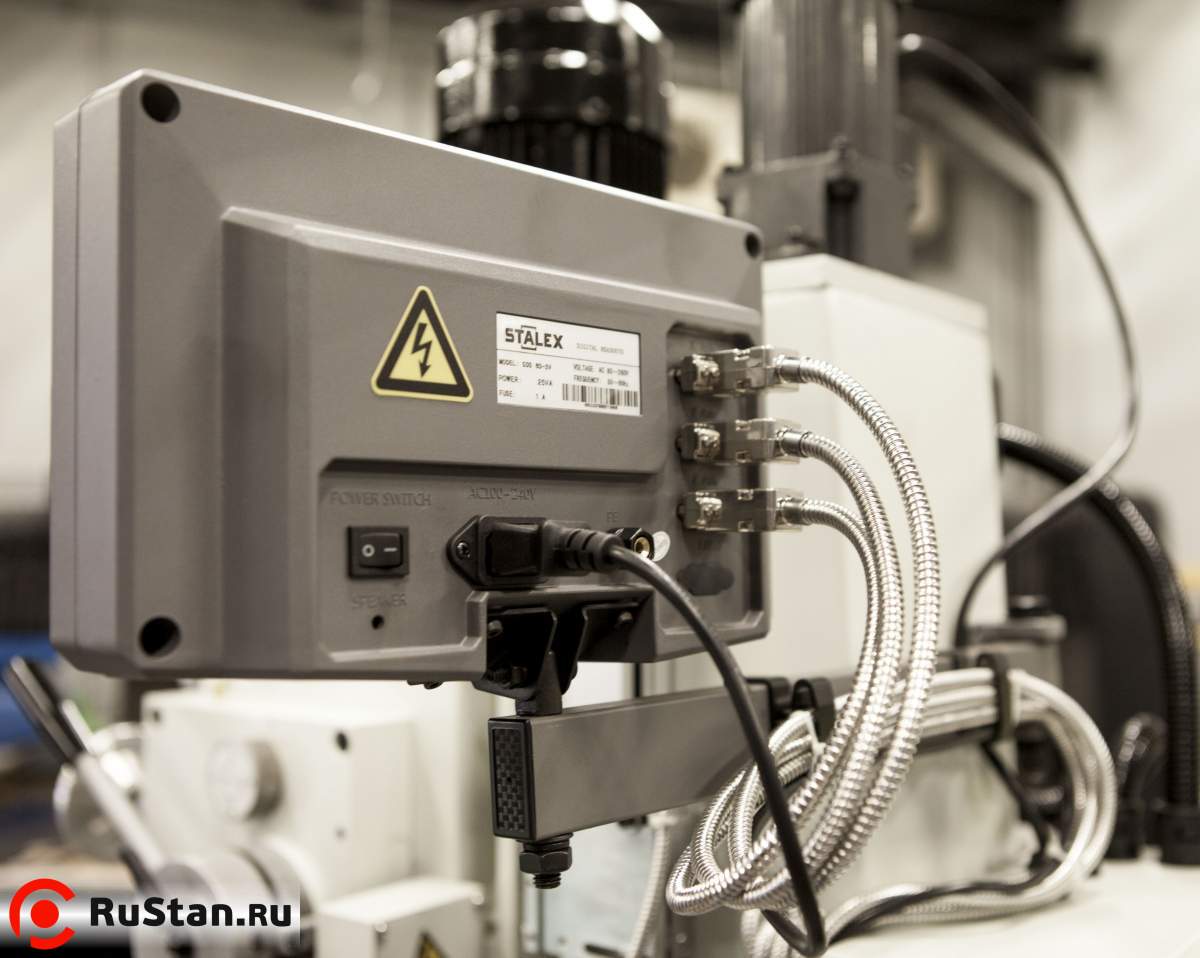

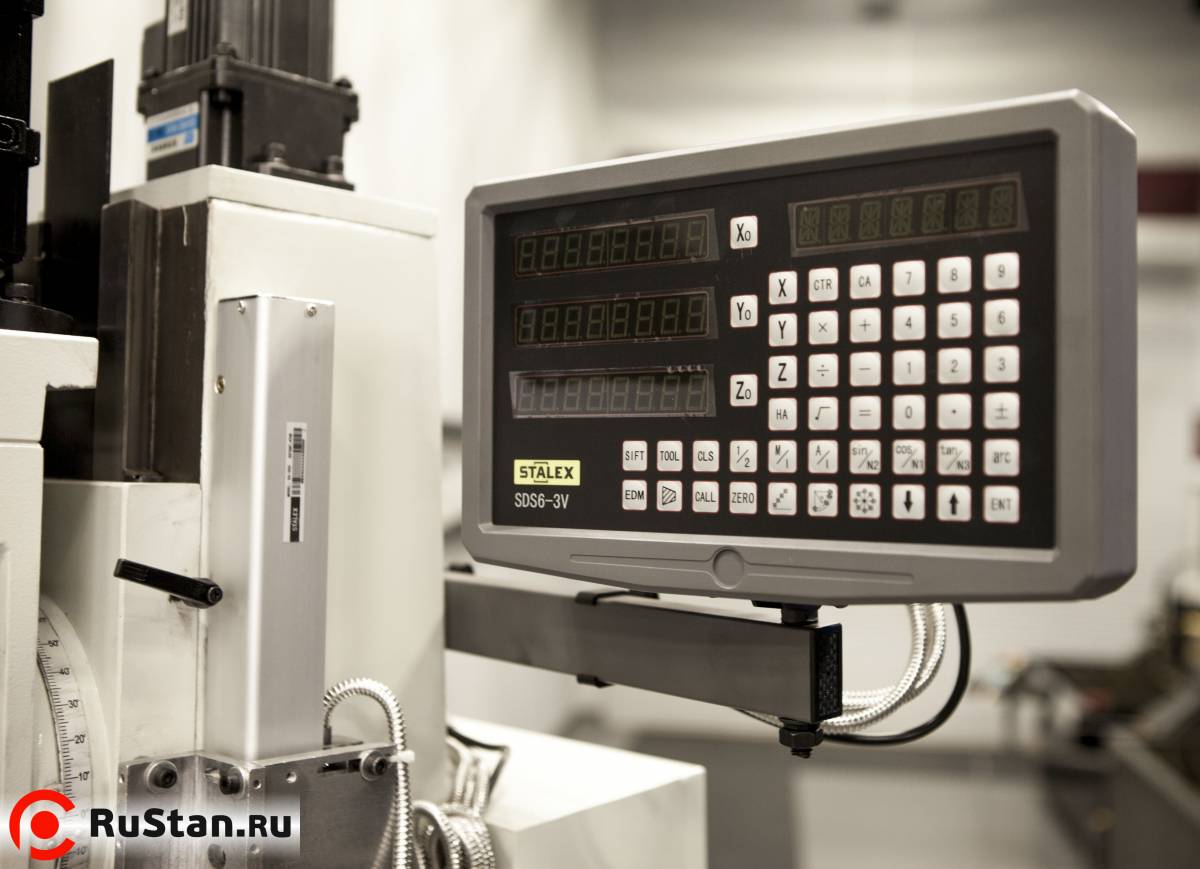

• Устройство цифровой индикации Sino по трём осям.

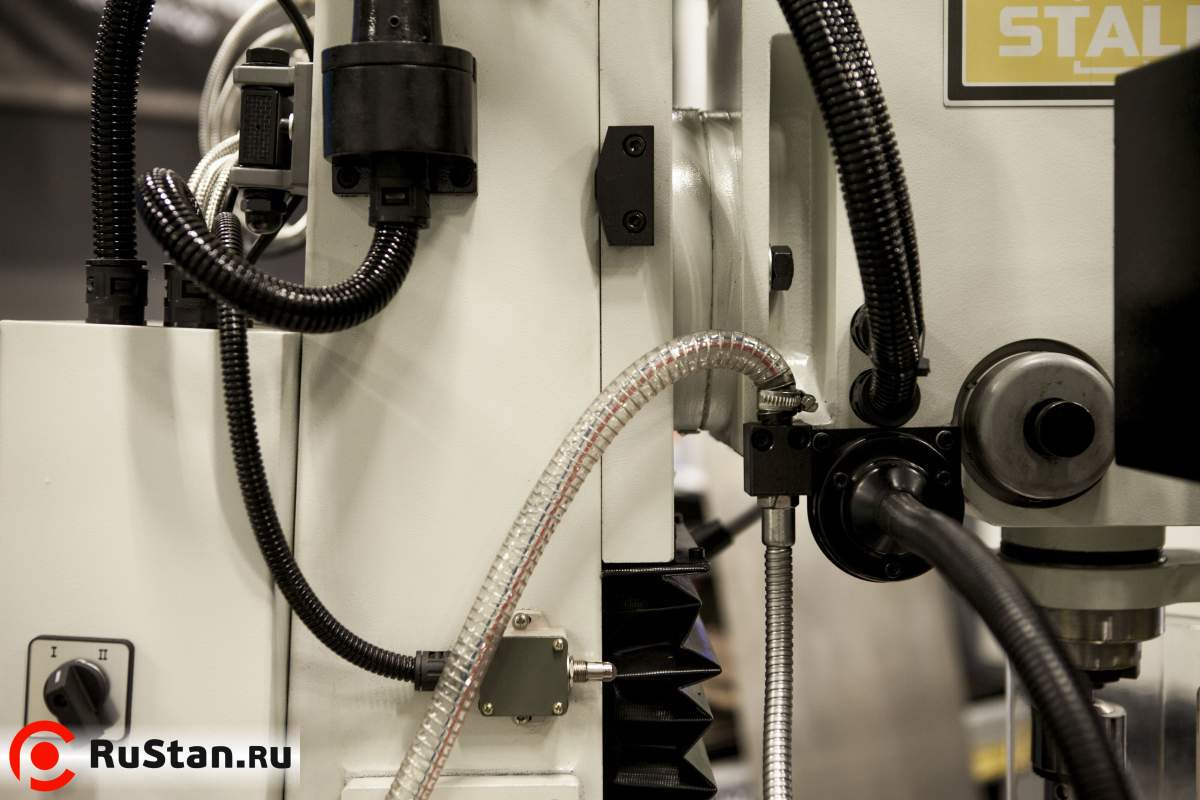

• Система подачи СОЖ.

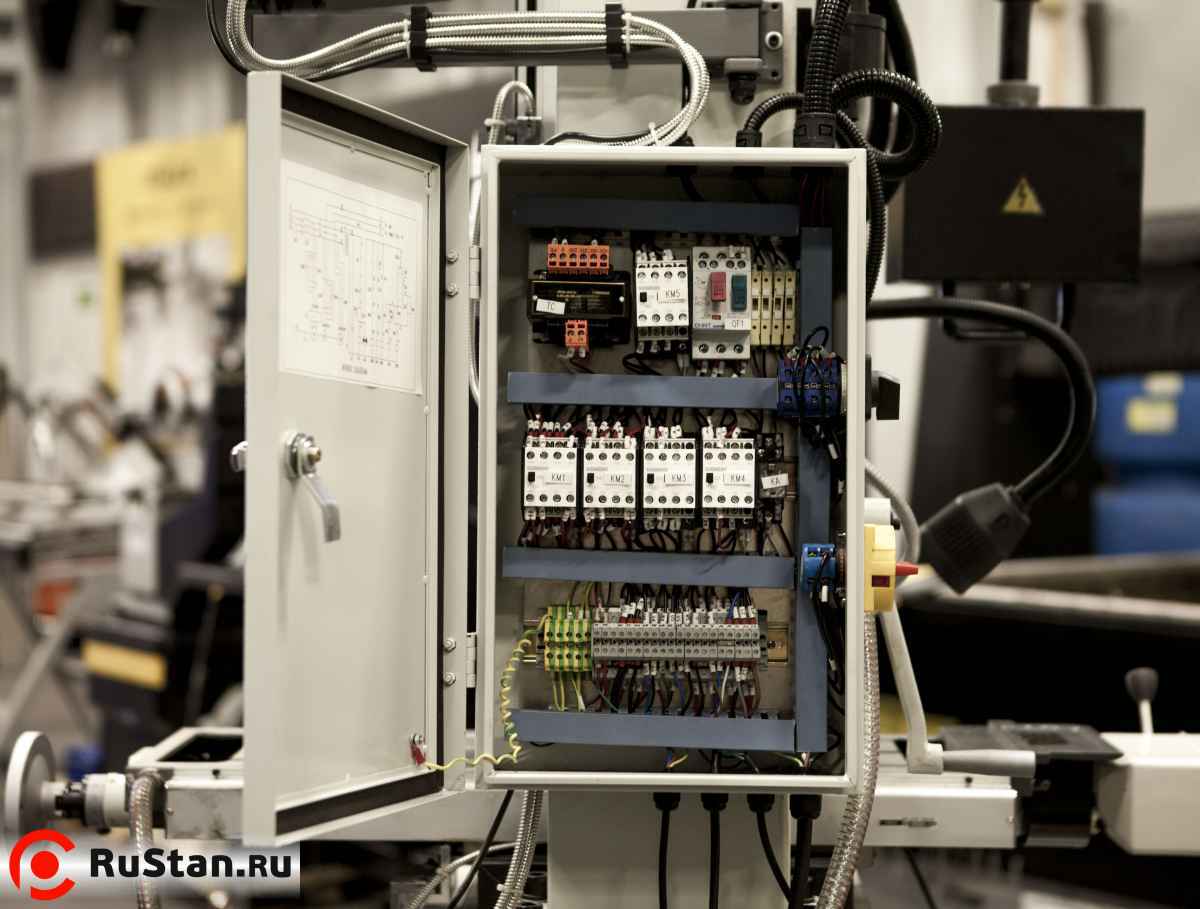

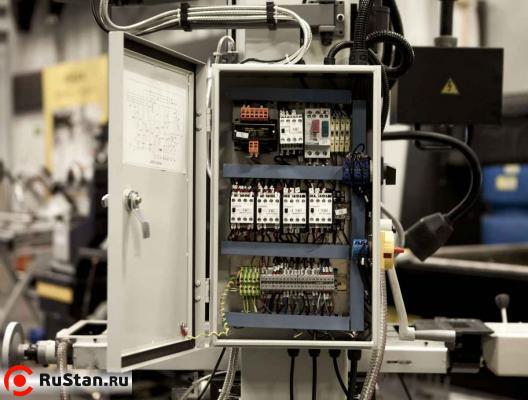

• Электрокомпоненты Siemens.
• Изготовлен в соответствии со стандартами CE.

Особенности конструкции

Область применения

• Фрезерование заготовок из чёрных и цветных металлов.
• Обработка плоскостей, пазов и уступов.
• Торцевое и концевое фрезерование.
• Сверление отверстий в стали и чугуне.
• Нарезание внутренних резьб.
• Обработка заготовок под различными углами.
• Изготовление деталей на металлообрабатывающих участках.
• Работа в механических, инструментальных и ремонтных мастерских.
• Единичное и мелкосерийное производство деталей.

Комплектация

• Сверлильный патрон B16
• Оправка сверлильного патрона ISO30/B16
• Переходная оправка ISO30/MT3
• Цанговый патрон ISO30/ER32 с набором цанг
• Тиски 160 мм
• Подставка
• Система СОЖ
• Лампа местного освещения LED
• УЦИ по трём осям Sino
• Автоподача по оси X
• Автоподача пиноли шпинделя по оси Z
• Инструмент для обслуживания
• Инструкция по эксплуатации
