Редукторный фрезерно-сверлильный станок JMD-50LPFD предназначен для промышленной эксплуатации на ремонтно-механических, заготовительных и инструментальных участках, а также в производственных цехах с мелкосерийным и серийным выпуском продукции. В случае оснащенный специальными приспособлениями станок может быть применен в крупносерийном и массовом производстве. По мимо производственных задач, надежная и безопасная конструкция станка с удобным и эргономичным расположением органов управления и систем пассивной безопасности, позволяет использовать его в учебном процессе в образовательных учреждениях.

JMD-50LPFD предназначен для выполнения следующих операций: фрезерования, сверления, рассверливания, зенкования, зенкерования, развертывания и нарезания резьбы. Он оснащен шпинделем с конусом ISO30 и имеет возможность сверления отверстий до диаметра 32мм по стали и до 45мм по чугуну. Наличие реверсивного вращения электродвигателя, обеспечивает вращение шпинделя в обе стороны и позволяет осуществлять технологические операции по нарезанию резьбы.

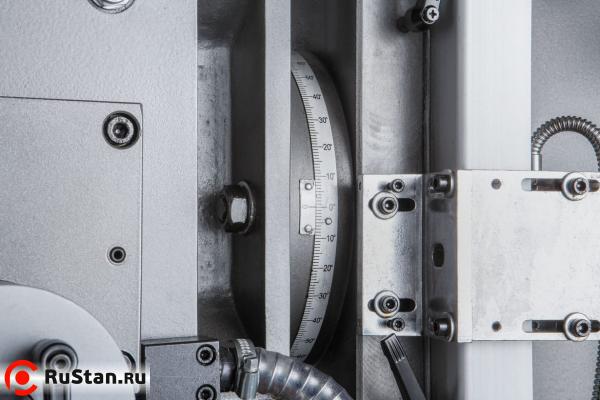

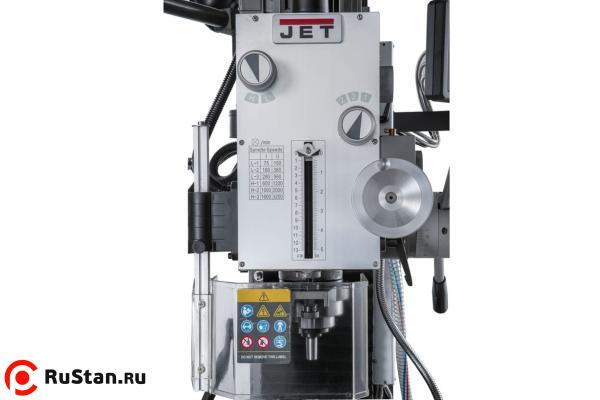

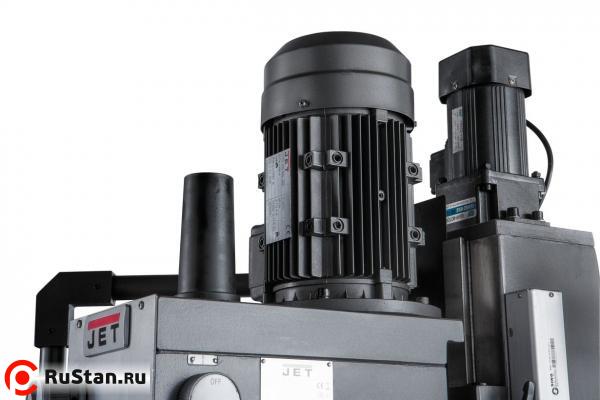

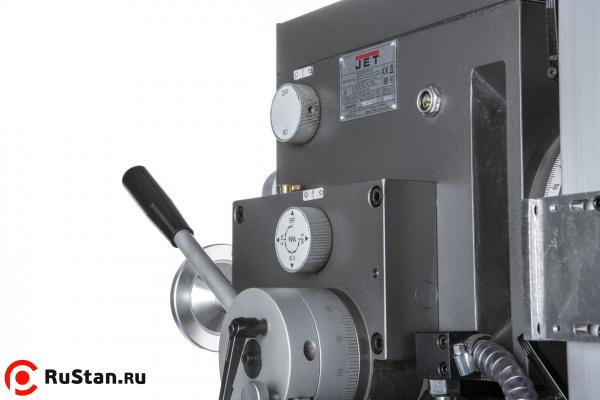

Тяжелое основание и мощная вертикальная стойка, отлиты из серого чугуна, тем самым обеспечивая оборудованию необходимую устойчивость к вибрации. Станок оснащен мощным асинхронным двигателем 1,5 кВт, и имеет коробку переключения скоростей вращения шпинделя. В зависимости от обрабатываемого материала и необходимых режимов обработки, можно выбрать любую из 12 скоростей вращения шпинделя в 2-х диапазонах от 75 до 1600 об/мин и от 150 до 3200 об/мин. Для расширения диапазона обрабатываемых деталей фрезерная голова имеет возможность наклона вправо/влево на 90 градусов.

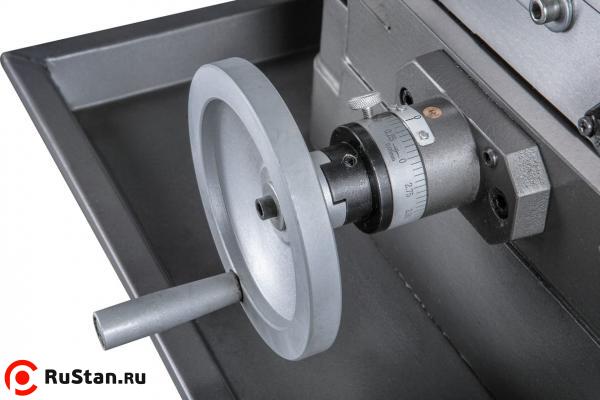

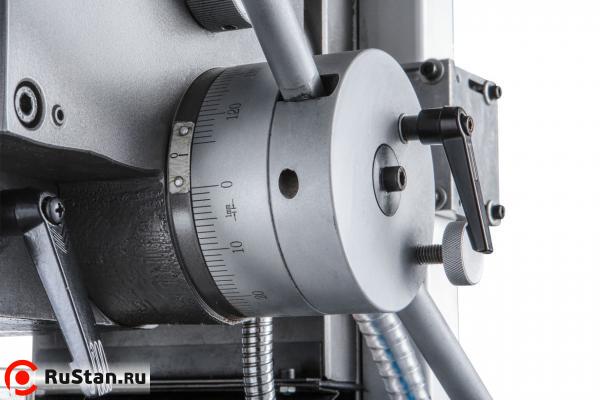

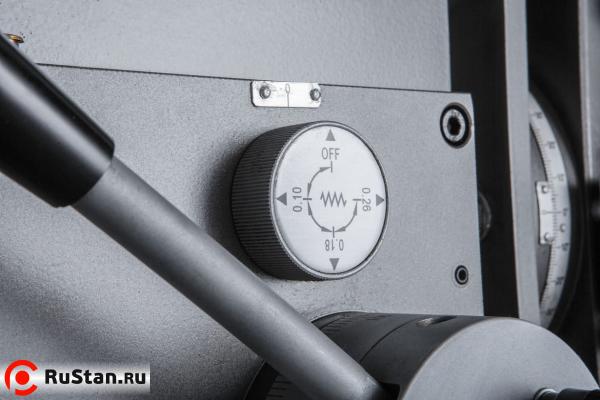

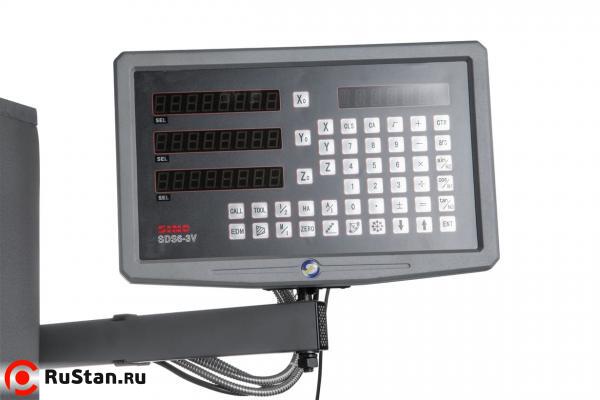

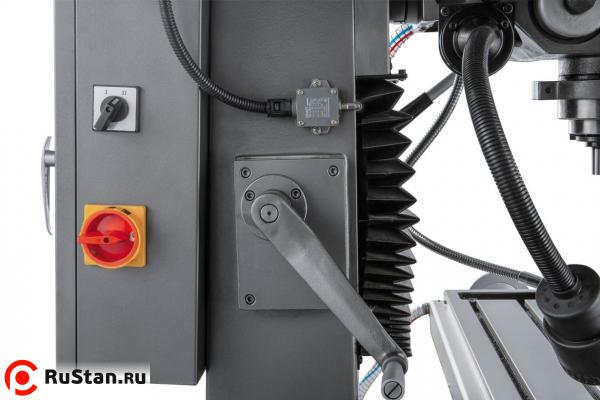

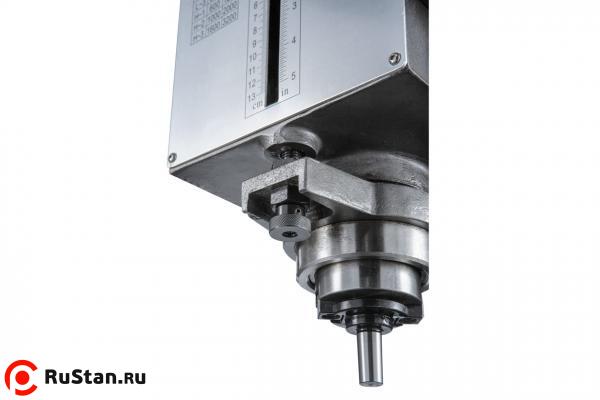

Конструкция станка имеет дополнительно устройство цифровой индикации (УЦИ) по всем трем осям X, Y, Z, позволяющее устанавливать необходимые параметры обработки, осуществлять привязку инструментов и контролировать режимы работы станка с точностью в 5 микрон. Станок оснащен автоматической подачей пиноли шпинделя, имеет 3 скорости - 0,12; 0,18; 0,25 мм/об. Наличие микрометрической подачи, позволяет установить инструмент на необходимую глубину в ручном режиме. Максимальный вылет пиноли шпинделя составляет 120 мм. Для увеличения производительности и удобства обработки крупногабаритных деталей, станок дополнительно оснащен механизированным приводом по оси Z. На пульте управления есть переключатель перемещения фрезерной головы по вертикальной стойке вверх/вниз.

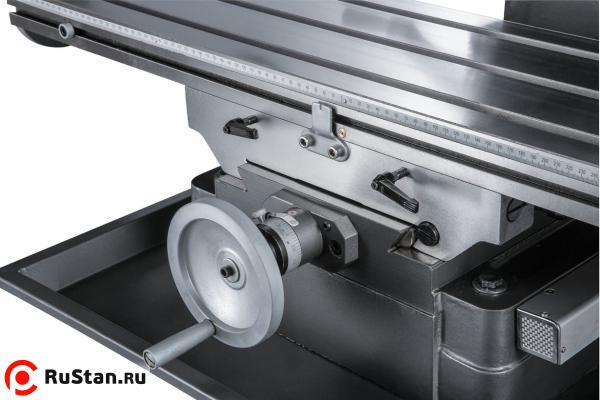

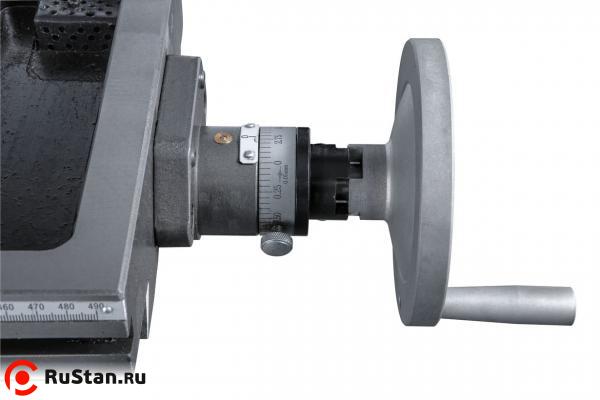

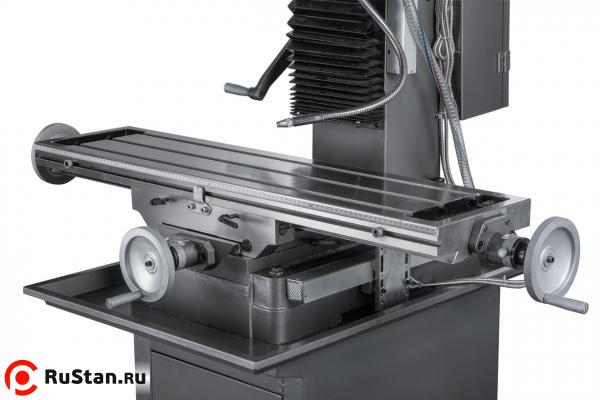

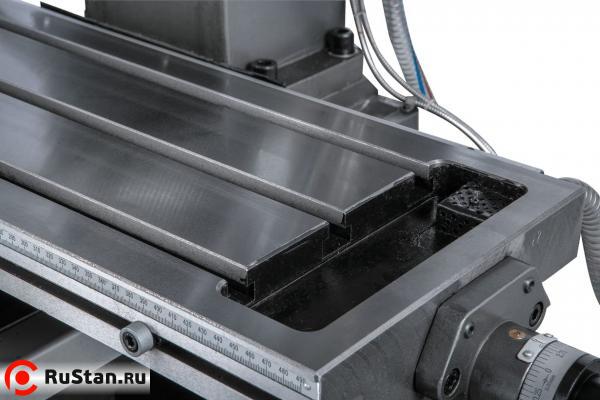

Модель JMD-50LPFD оснащена рабочим столом размером 1000 x 240мм, который перемещается по направляющим типа ласточкин хвост и имеет возможность перемещения по осям X, Y на величину 760мм и 190 мм соответственно. На столе имеется три Т-образных паза шириной 14 мм для закрепления деталей прихватами или установки тисков и других приспособлений. Опционально станок может быть дооснащен устройством автоматической подачи, которое устанавливается с левой стороны рабочего стола и позволяет осуществлять подачу по продольной оси в автоматическом режиме, улучшая качество получаемой поверхности и увеличивая производительность изготовления деталей. Также устройство имеет функцию ускоренного перемещения рабочего стола для сокращения времени подвода инструмента к детали и его отведения, для удобной установки/снятия обрабатываемой детали.

Редукторный фрезерно-сверлильный станок JET модели JMD-50LPFD отлично впишется в Ваше производство, а гарантия на станок 2 года, обеспечит уверенную работу и будет приятным дополнением к тому, чтобы работать и не бояться о поломке станка.

Особенности

  • Тяжелое основание и мощная вертикальная стойка из серого чугуна
  • Направляющие рабочего стола типа Ласточкин хвост
  • Мощный асинхронный двигатель 1,5 кВт
  • Редукторное переключение частоты вращения шпинделя с широким диапазоном выбора скоростей
  • Конус шпинделя ISO30
  • Функция автоматической подачи пиноли шпинделя
  • Ограничитель глубины сверления

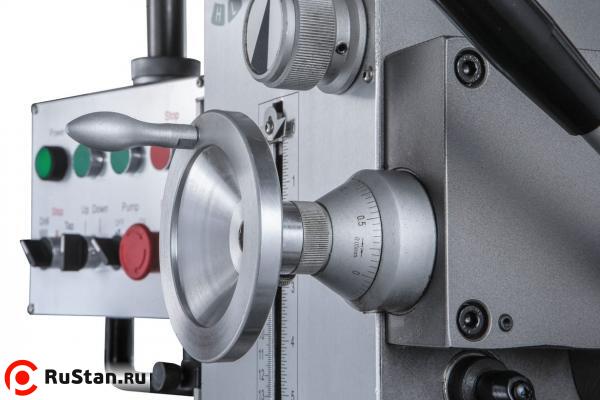

  • Микро подача по оси Z

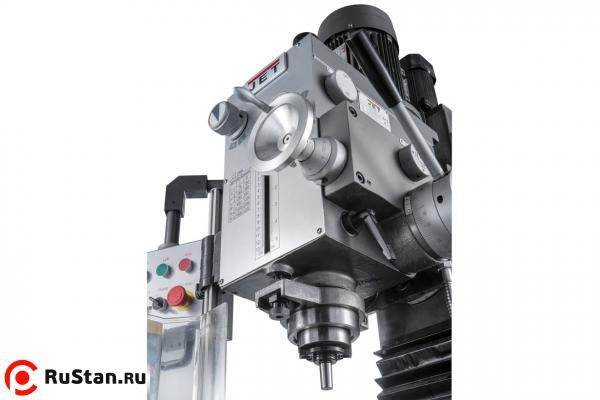

  • Наклон фрезерной головы влево, вправо ±90°

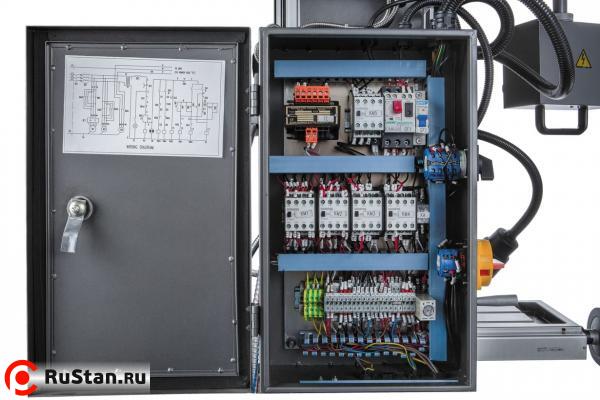

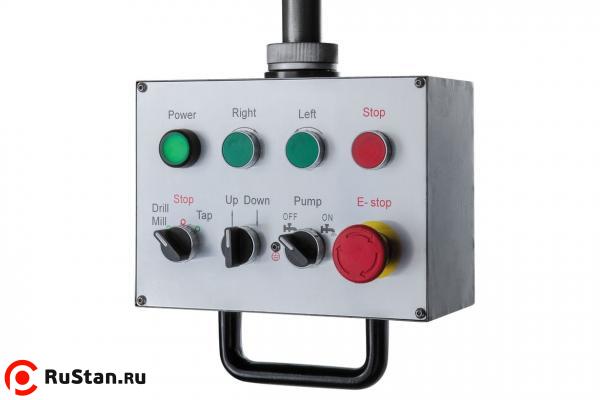

  • Центральная панель управления
  • Режим нарезания резьбы, с автоматическим включением реверса

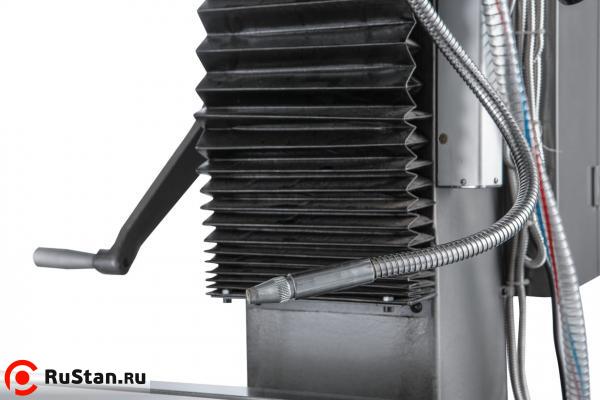

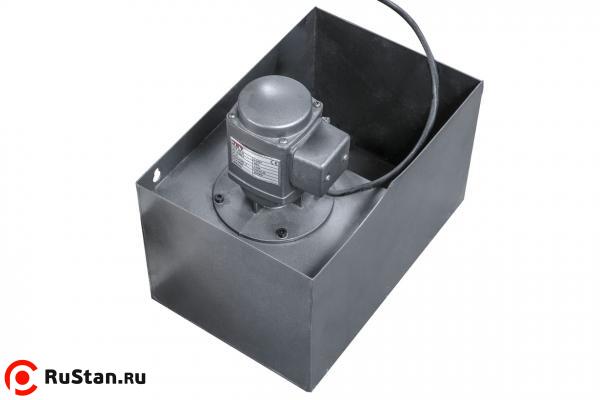

  • Системы подач СОЖ в зону резания
  • Устройство цифровой индикации (УЦИ) по 3 осям X, Y, Z

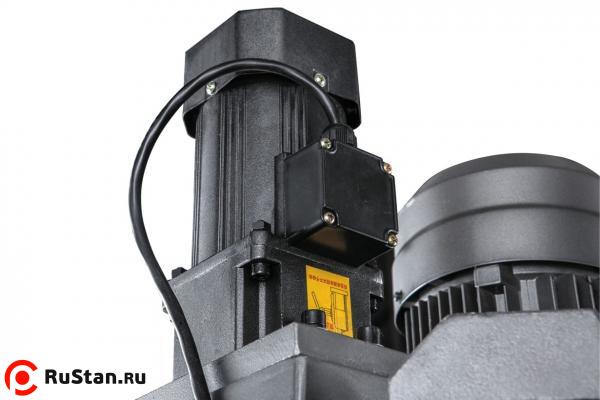

  • Механизированный привод по оси Z

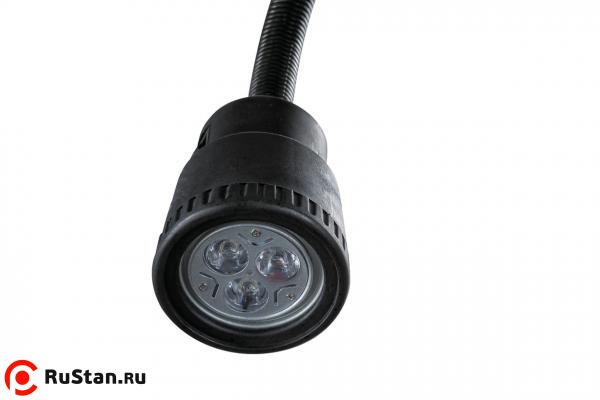

  • Лампа местного освещения

Технические характеристики JET JMD-50LPFD

Характеристика Значение
Напряжение, В 400
Максимальный диаметр сверления чугун, мм 45
Максимальный диаметр сверления сталь, мм 32
Максимальный диаметр торцевой фрезы, мм 80
Максимальный диаметр концевой фрезы, мм 32
Размер стола по оси X и Y, мм 1000 x 240
Ход стола по оси X и Y, мм 760 х 190
Ширина Т-образного паза стола, мм 14/23
Диапазон наклона головы, град. ±90˚
Конус шпинделя ISO30
Расстояние от шпинделя до стола, мм 450
Ход пиноли шпинделя, мм 120
Мощность двигателя, кВт 1,1/1,5
Частота вращения шпинделя, об/мин I – 75,180,280,600,1000,1600
II -150,360,560,1200,2000,3200
Автоматическая подача пиноли, мм/об 0,1/0,18/0,26
ДхШхВ, мм 1250x960x1320
Масса JET JMD-50LPFD , кг 380
Длина в упаковке, см 90
Ширина в упаковке, см 88
Высота в упаковке, см 115
Масса в упаковке, кг 410

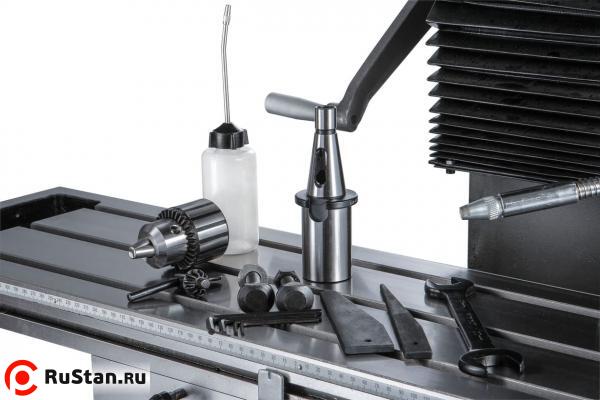

Комплектация

  • Шомпол М12 – 1 шт.
  • Оправка ISO30/MT3 – 1 шт.
  • Дорн ISO30/В16 – 1 шт.
  • Сверлильный патрон 1-13 мм/В16
  • Болт М12х55 (с шайбой и гайкой) для Т-образного паза – 2 шт.
  • Набор шестигранных ключей
  • Клин-выколотка – 2 шт.
  • Рожковый ключ 22-19 – 1 шт.
  • Масленка
  • Инструкция по эксплуатации

Комплектация за дополнительную плату

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.
Разметить комментарий или вопрос

Отзывы о JET JMD-50LPFD:

Отзывов пока нет, но ваш может быть первым.
Масса брутто: 410 кг.
Габариты в упаковке ДхШхВ, мм: 900x880x1150
