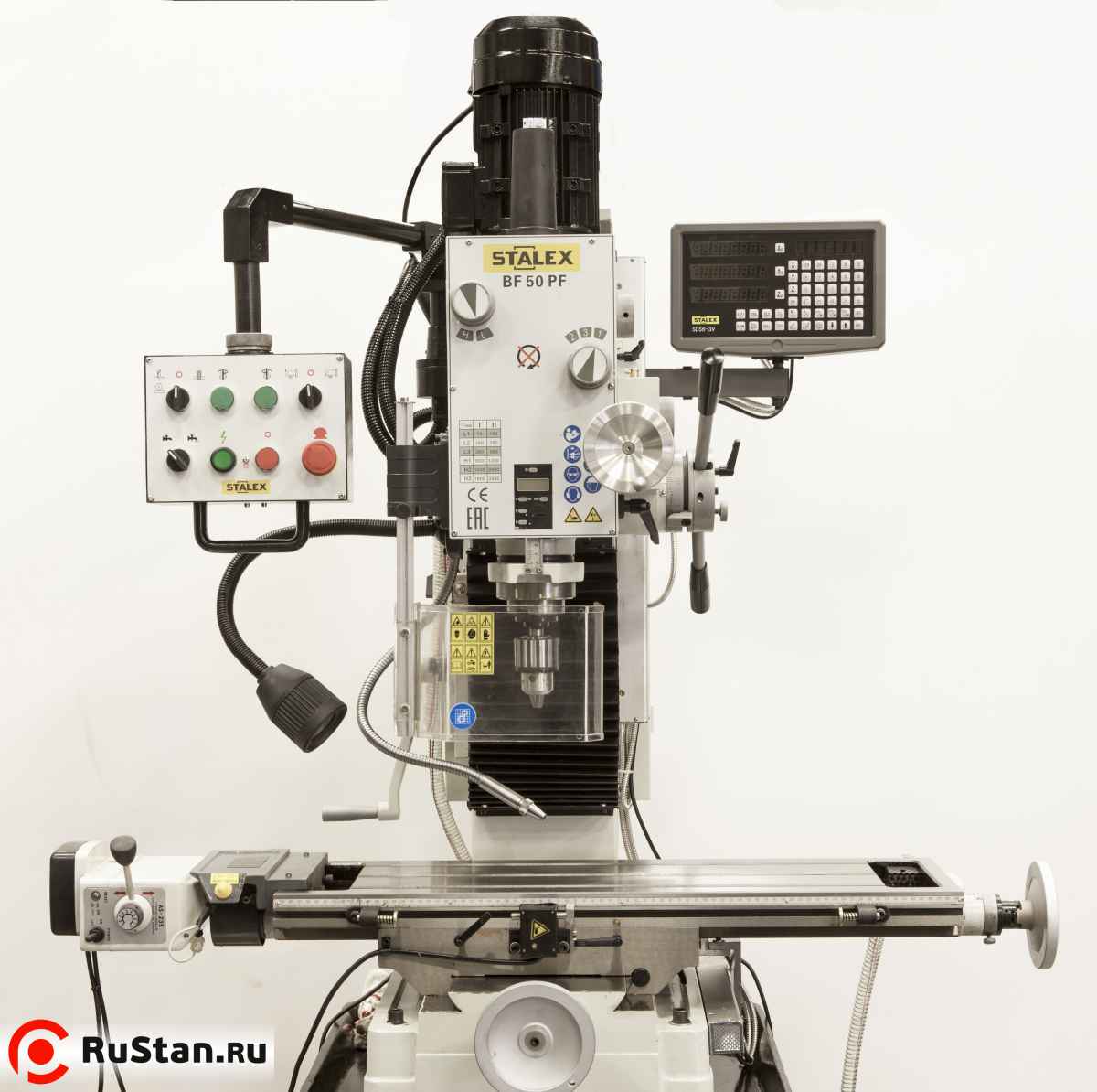

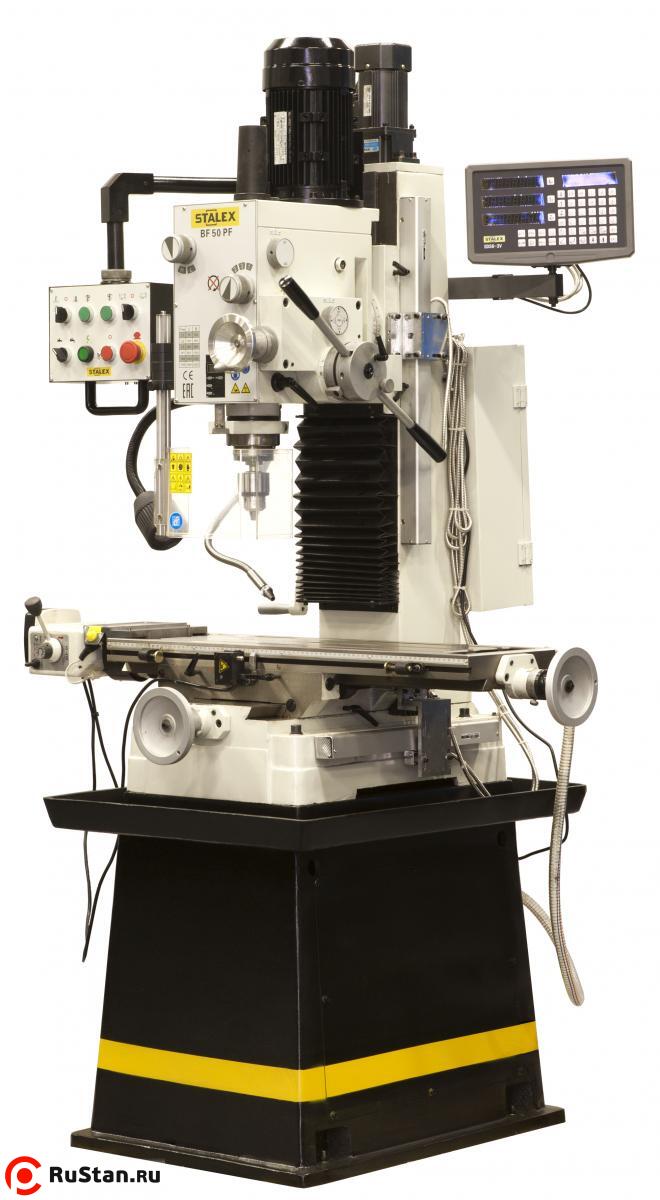

Настольный фрезерно-сверлильный станок STALEX BF50PF (800х240 мм)

STALEX BF50PF в исполнении со столом 800×240 мм — сверлильно-фрезерный станок для фрезерования, растачивания и сверления металлов и расщепляемых пластмасс. Предусмотрена функция нарезания резьбы. Диаметр сверления составляет до 45 мм в чугуне и до 32 мм в стали Ст. 3; резьбонарезание возможно до M16 и M12 соответственно.

Стол рассчитан на нагрузку до 75 кг. Перемещения по осям X/Y/Z составляют 550/190/350 мм, расстояние шпиндель–стол — 450 мм. Головка наклоняется на ±45°. Максимальный диаметр торцевого фрезерования равен 80 мм, концевой фрезы — 32 мм.

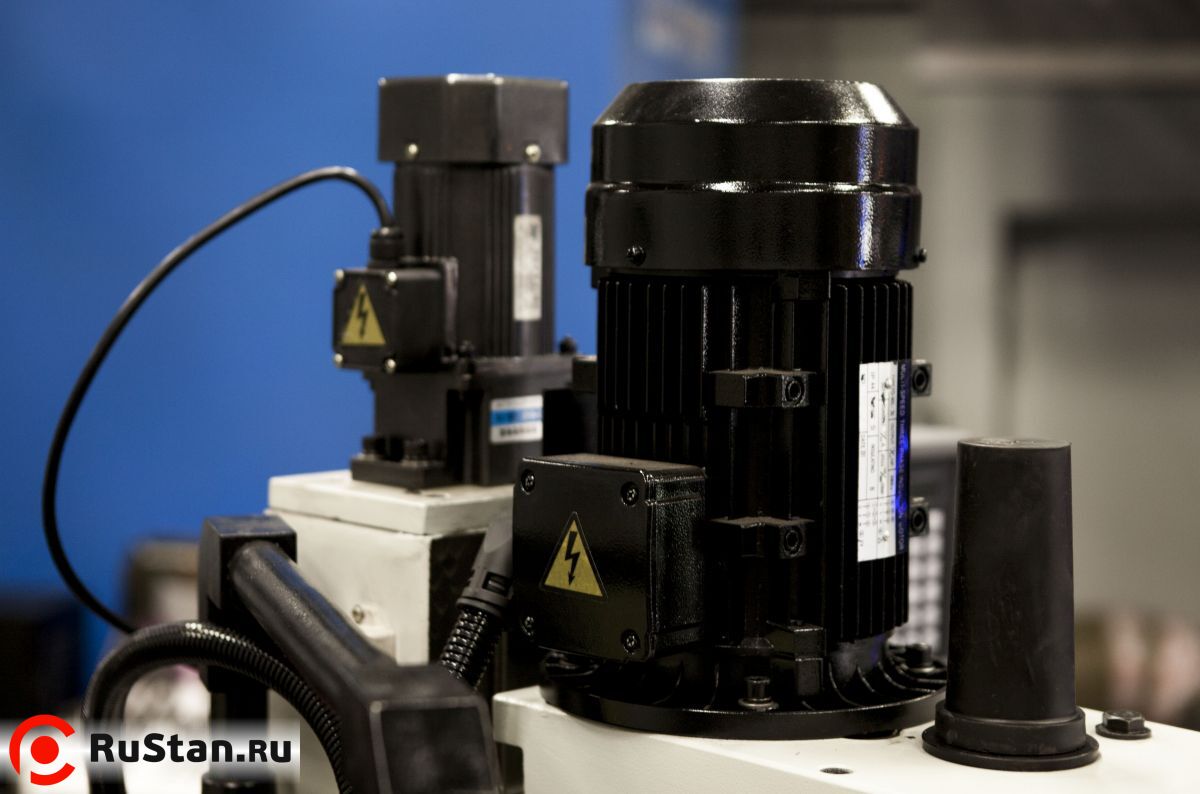

Шпиндель с конусом ISO30 имеет 12 скоростей в диапазоне 75–3200 об/мин и пиноль с ходом 120 мм. Станок оснащён автоматической подачей по X, механизированным приводом по Z и автоматической подачей пиноли по Z. Двухступенчатый двигатель мощностью 1,5 кВт работает от сети 380 В.

Серый чугун несущей конструкции сочетается с направляющими «ласточкин хвост» и коническими подшипниками шпинделя. В стандартную комплектацию входят УЦИ Sino по трём осям, система СОЖ, LED-лампа, тиски 160 мм и цанговый патрон ISO30/ER32 с набором цанг.

Преимущества

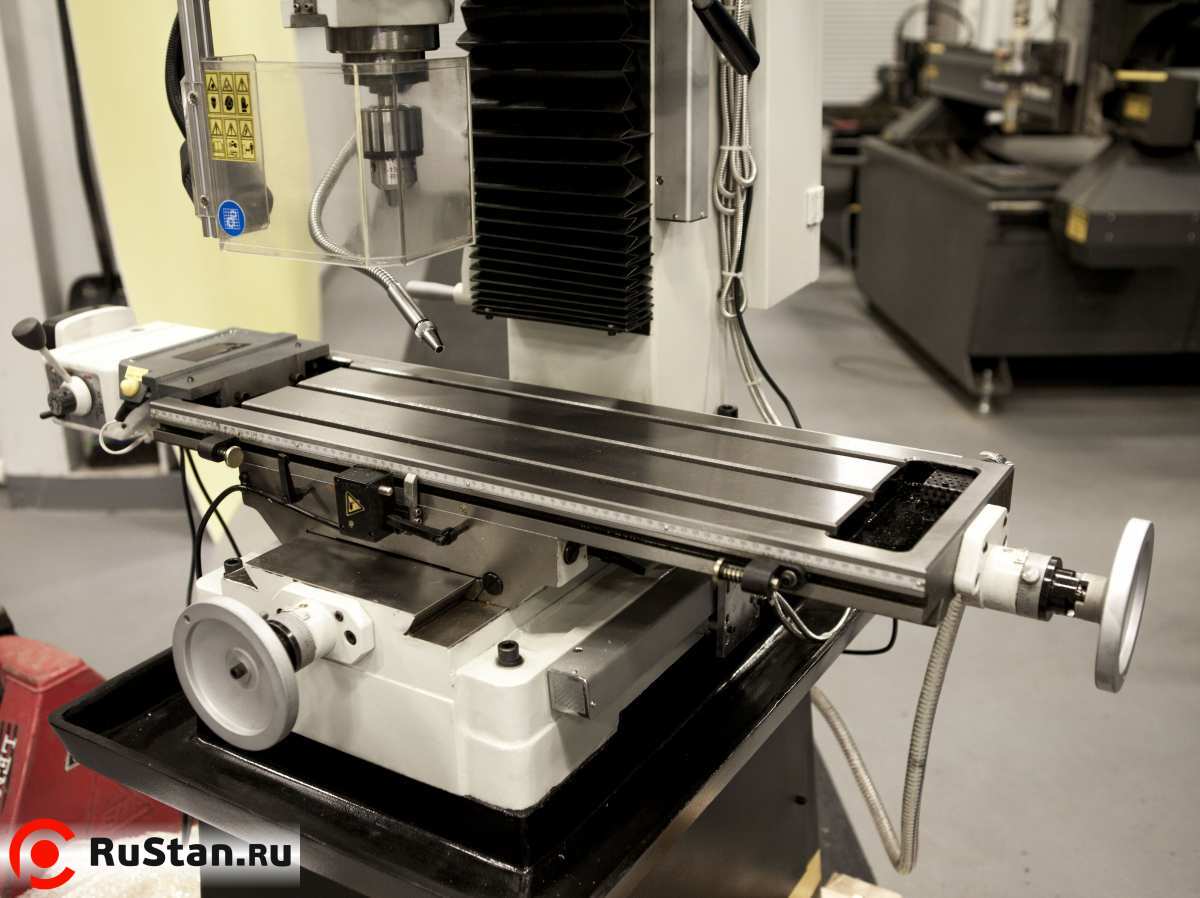

• Исполнение с рабочим столом 800×240 мм.
• Допустимая нагрузка на стол 75 кг.
• Перемещения по осям X/Y/Z 550/190/350 мм.

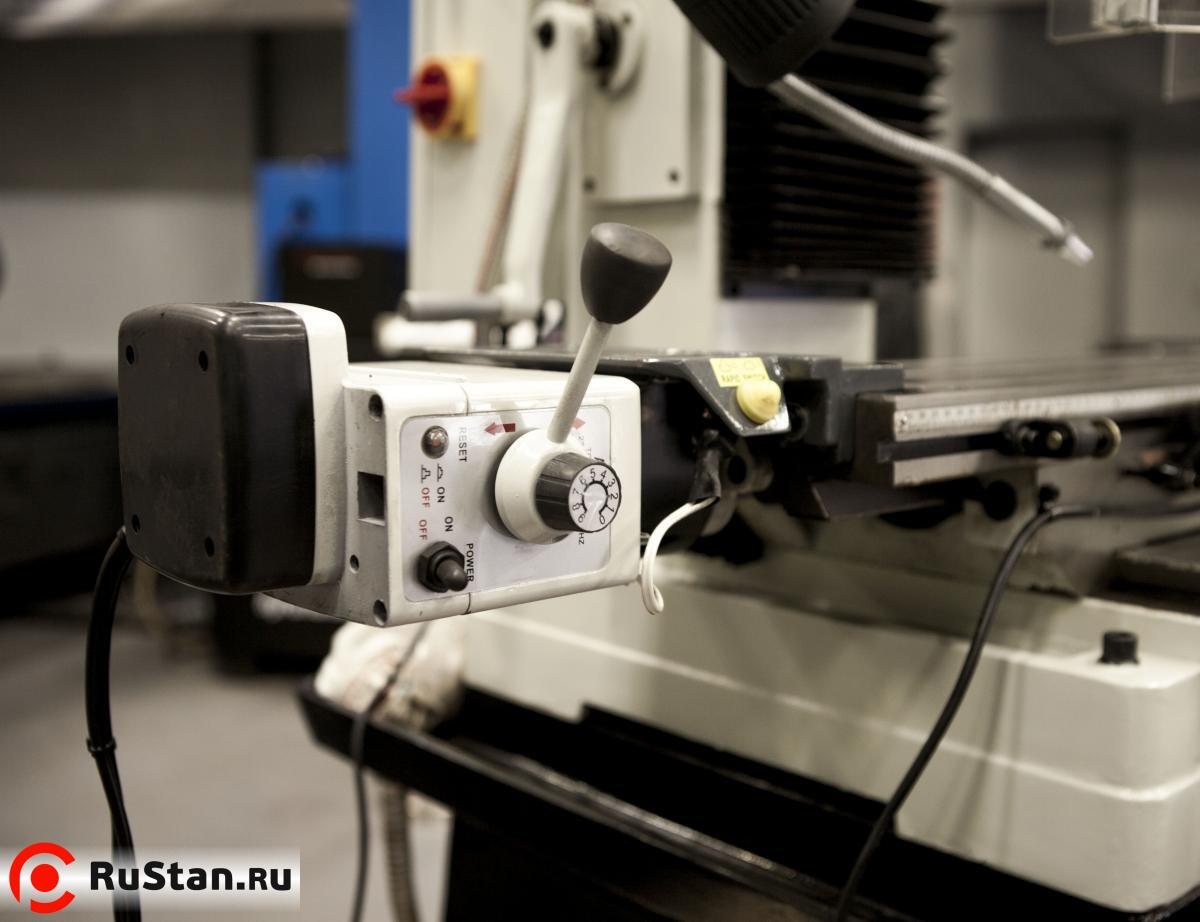

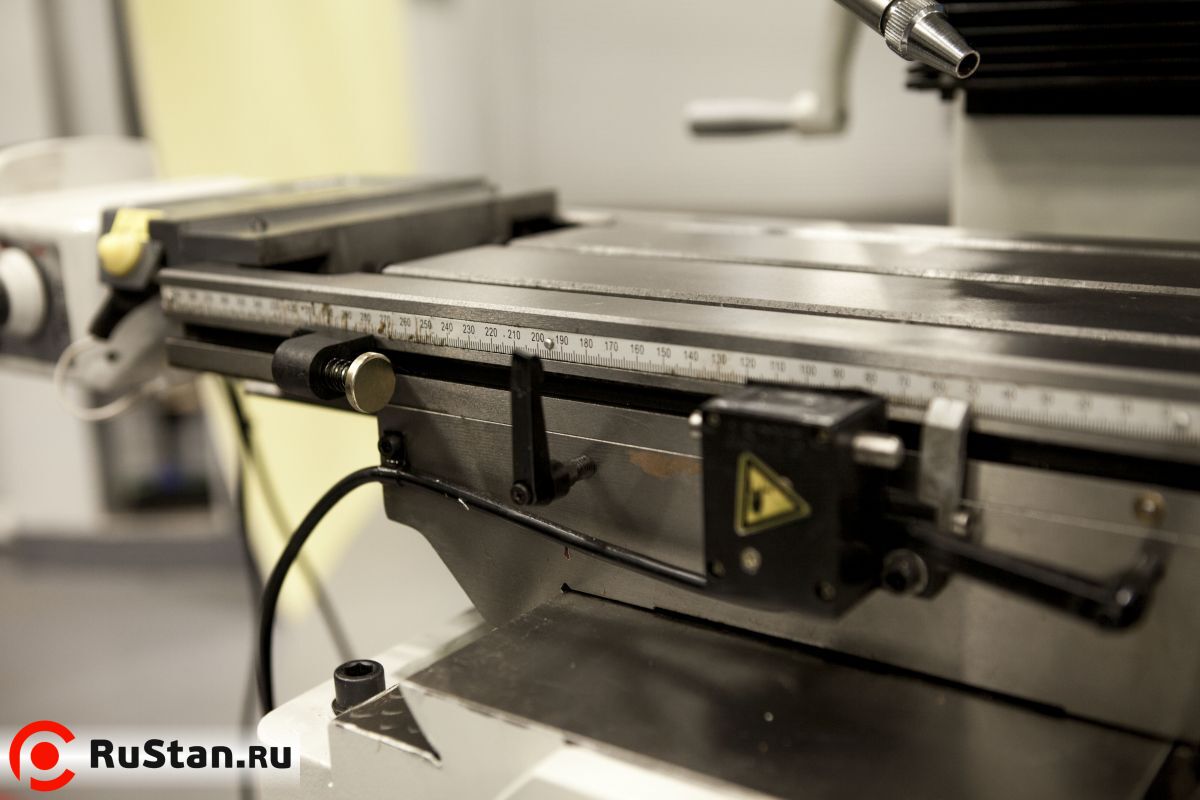

• Автоматическая подача по оси X.
• Механизированный привод по оси Z.
• Автоматическая подача пиноли шпинделя по Z.

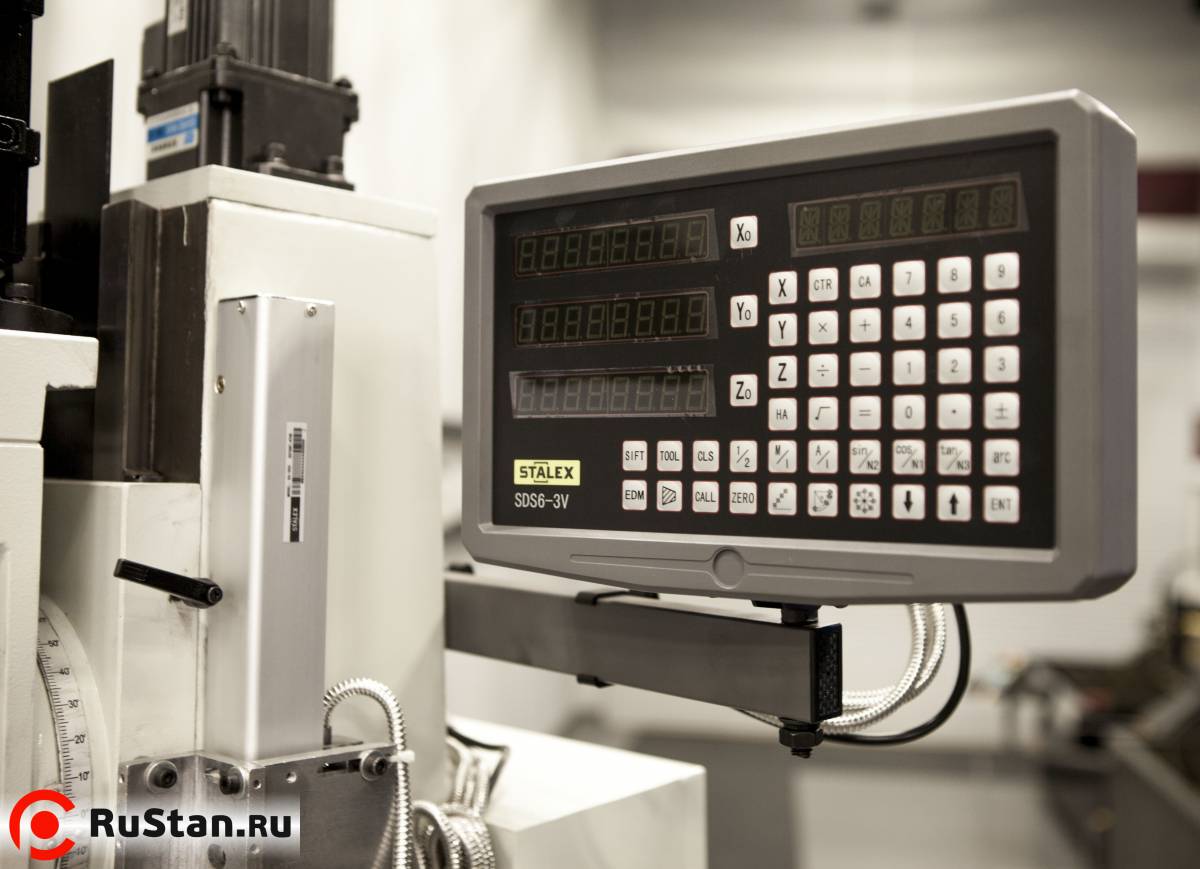

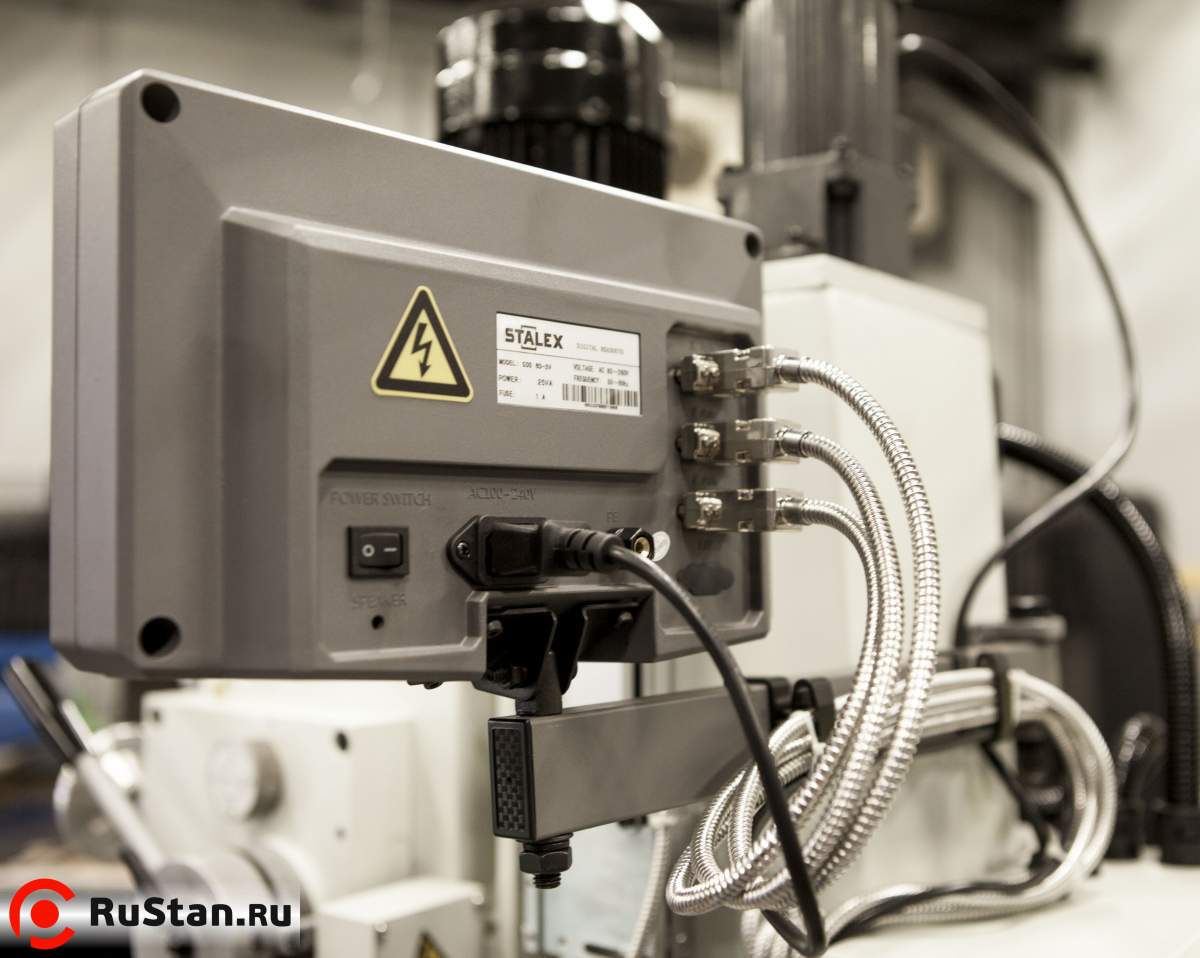

• Устройство цифровой индикации Sino по трём осям в комплекте.
• Шпиндель с конусом ISO30.
• 12 скоростей вращения от 75 до 3200 об/мин.
• Ход пиноли шпинделя 120 мм.

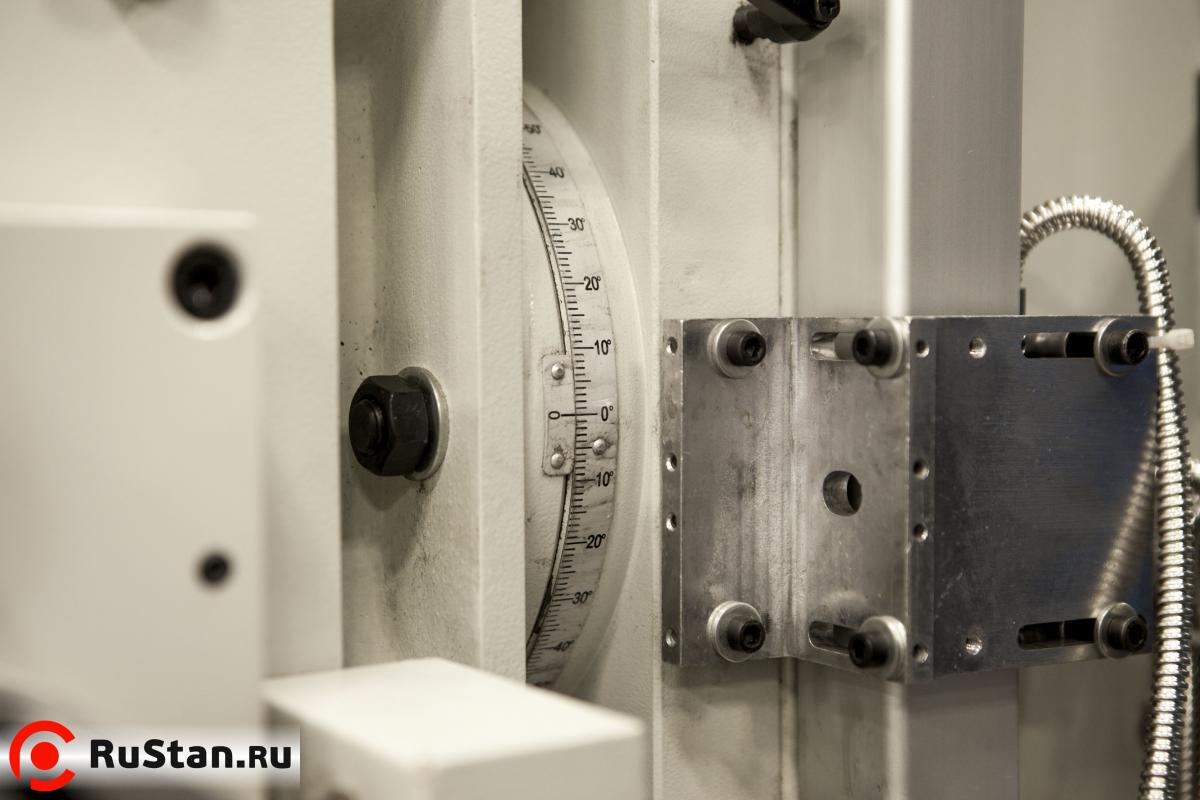

• Наклон фрезерной головки на ±45°.
• Конические подшипники шпинделя.

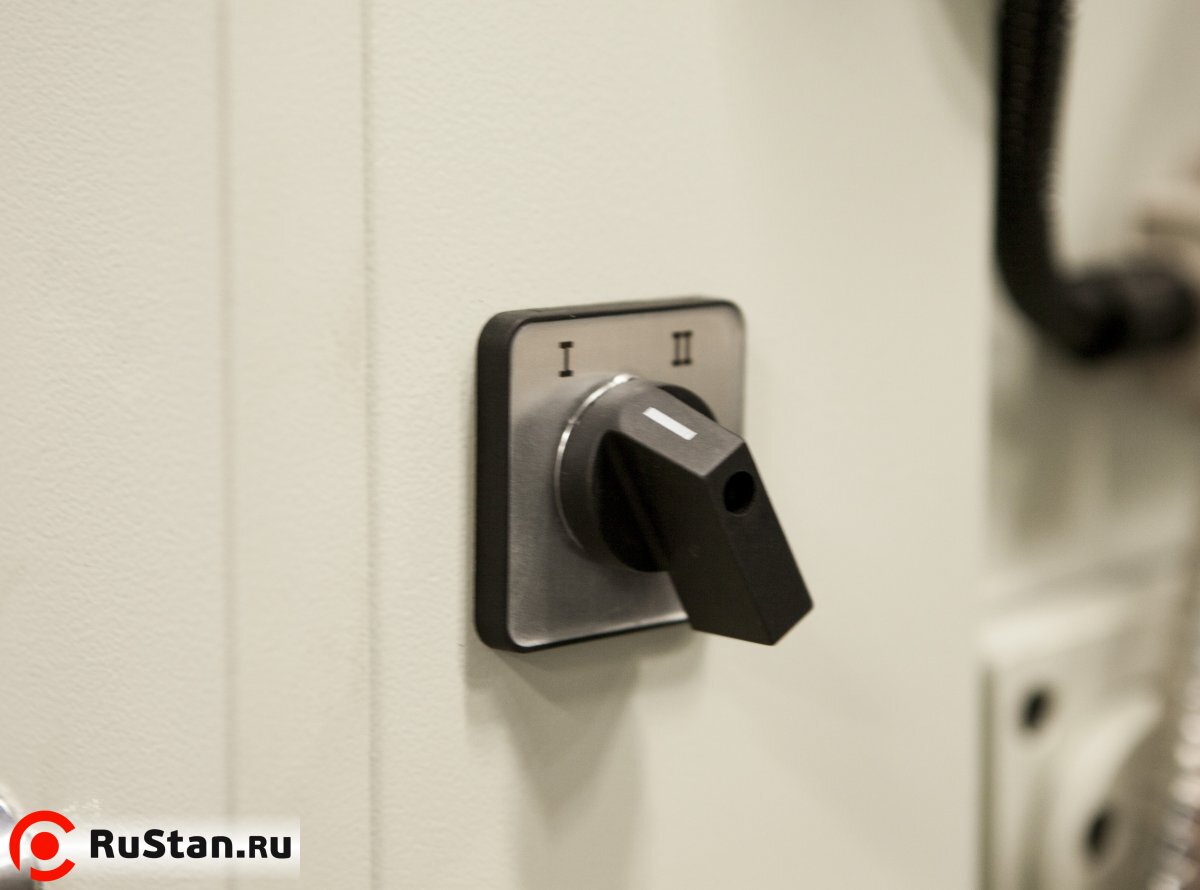

• Двухступенчатый двигатель мощностью 1,5 кВт для непрерывной работы.
• Серый чугун несущей конструкции и направляющие «ласточкин хвост».
• Сверление чугуна диаметром до 45 мм и стали Ст. 3 до 32 мм.
• Нарезание резьбы до M16 в чугуне и до M12 в стали.

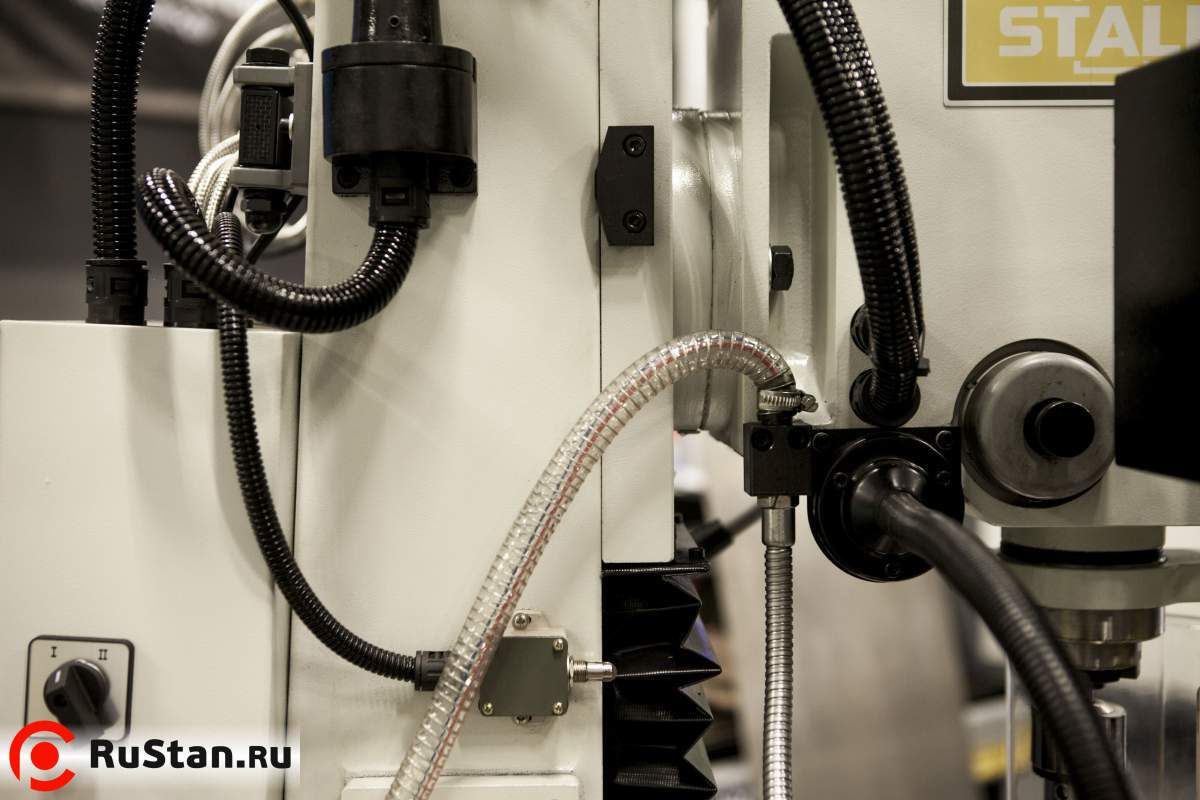

• Система СОЖ в стандартной поставке.
• Тиски 160 мм и цанговый патрон ISO30/ER32 с набором цанг в комплекте.
• LED-лампа местного освещения.

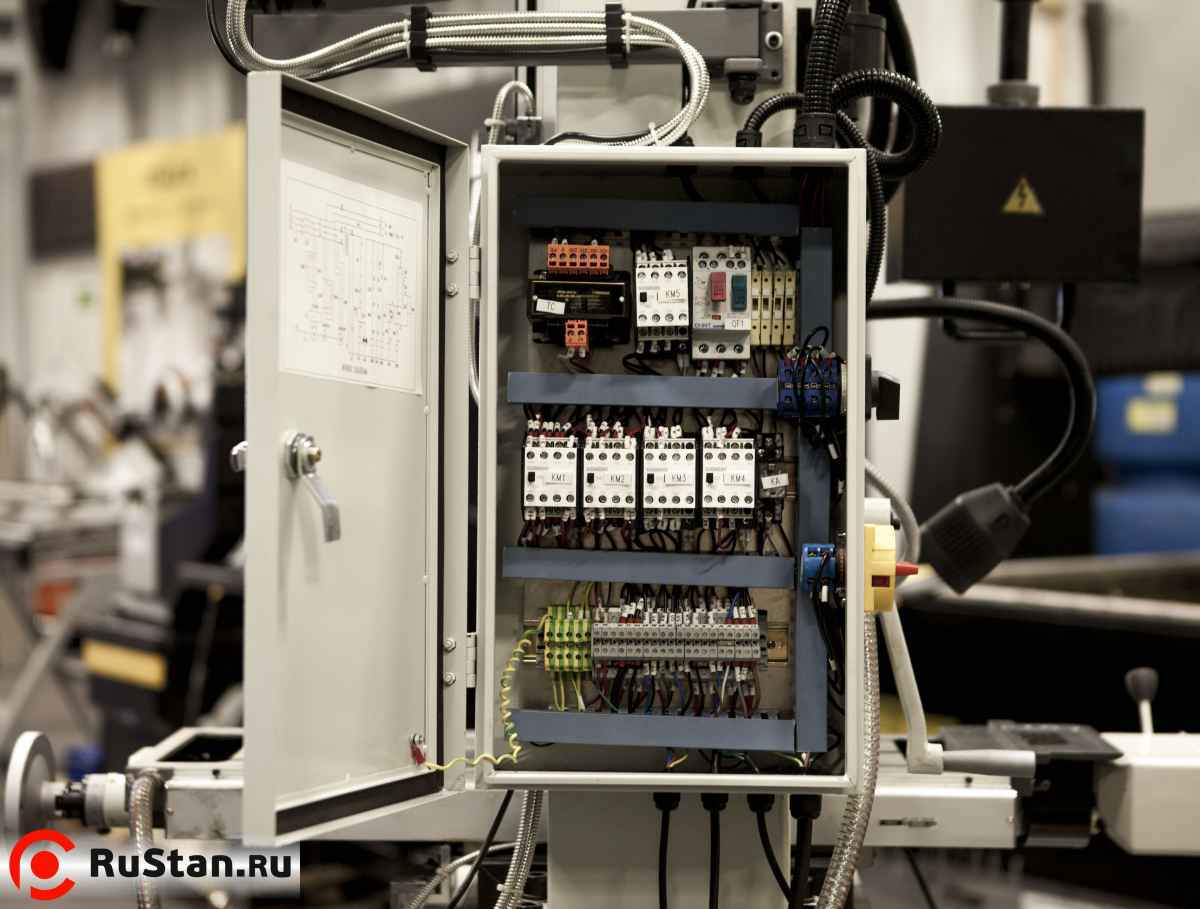

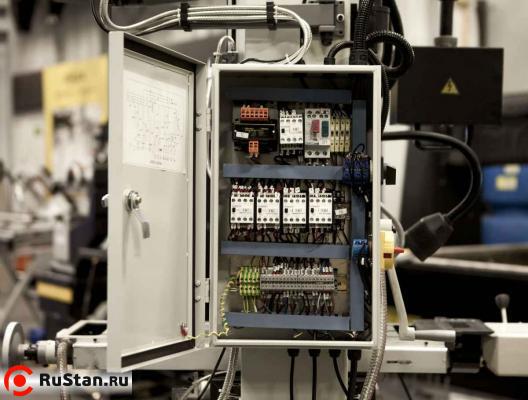

• Электрокомпоненты Siemens.

Особенности конструкции

Область применения

• Сверление чугуна диаметром до 45 мм.
• Сверление стали Ст. 3 диаметром до 32 мм.
• Торцевое фрезерование диаметром до 80 мм.
• Фрезерование концевыми фрезами диаметром до 32 мм.
• Растачивание отверстий в металлических заготовках.
• Нарезание резьбы до M16 в чугуне и до M12 в стали.
• Фрезерование, сверление и растачивание расщепляемых пластмасс.
• Обработка под углом с наклоном фрезерной головки.

Комплектация

• Сверлильный патрон B16
• Оправка сверлильного патрона ISO30/B16
• Переходная оправка ISO30/MT3
• Тиски 160 мм
• Цанговый патрон ISO30/ER32 с набором цанг
• Подставка
• Система СОЖ
• Лампа местного освещения LED
• УЦИ по 3-м осям(Sino)
• Автоподача по оси Х
• Автоподача пиноли шпинделя по оси Z
• Инструмент для обслуживания
• Инструкция по эксплуатации
