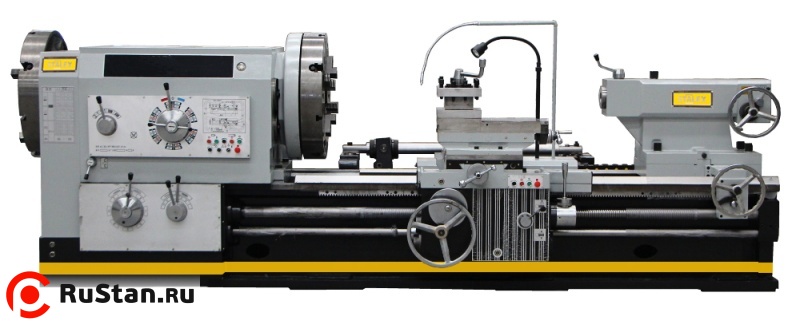

Трубонарезной станок STALEX Q1327x1500

STALEX Q1327x1500 — универсальный токарно-трубонарезной станок для обработки концов труб и деталей трубных соединений. Он выполняет точение конусов, нарезание метрической, дюймовой и конической резьбы. Модель предназначена для единичного и мелкосерийного производства, в том числе для работы с бурильными трубами.

Расстояние между центрами составляет 1500 мм, максимальная длина обточки — 1250 мм. Над станиной допускается обточка диаметром 1000 мм, над поперечным суппортом — 610 мм. Масса детали при обработке в центрах может достигать 6000 кг; диапазон диаметров для нарезания резьбы — 130–270 мм.

Трубу проводят через отверстие шпинделя диаметром 280 мм и закрепляют двумя четырёхкулачковыми планшайбами диаметром 800 мм. Шпиндель вращается в обоих направлениях и имеет 12 скоростей от 16 до 380 об/мин. Мощность главного привода — 22 кВт, конусная линейка входит в поставку.

Станина изготовлена из серого чугуна, её ширина составляет 755 мм. Направляющие отшлифованы и закалены ТВЧ до HRC 55. Станок комплектуется напольным поддерживающим и неподвижным люнетами, УЦИ по трём осям, системой СОЖ и LED-освещением; в электрической части используются компоненты Schneider Electric.

Преимущества

• Диапазон диаметров для нарезания резьбы 130–270 мм.
• Расстояние между центрами 1500 мм.
• Максимальная длина обточки 1250 мм.
• Диаметр обточки над станиной 1000 мм и над поперечным суппортом 610 мм.
• Допустимая масса детали в центрах 6000 кг.
• Проходное отверстие шпинделя диаметром 280 мм.
• Две четырёхкулачковые планшайбы диаметром 800 мм.
• 12 скоростей шпинделя в диапазоне 16–380 об/мин.
• Прямое и обратное вращение шпинделя.
• Конусная линейка для обработки конусов и конической резьбы.
• УЦИ по трём осям в стандартной поставке.
• Станина из серого чугуна шириной 755 мм.
• Направляющие закалены ТВЧ до HRC 55 и отшлифованы.
• Четырёхпозиционный резцедержатель с поворотом на 90°.
• Максимальное сечение инструмента 45×45 мм.
• Поперечный ход 520 мм.
• Неподвижный люнет 150–450 мм и поддерживающий напольный люнет в комплекте.
• Главный привод мощностью 22 кВт.
• Система подвода СОЖ и LED-освещение рабочей зоны.
• Электрокомпоненты Schneider Electric.

Особенности конструкции

Область применения

• Обтачивание концов труб.
• Точение конических поверхностей с использованием конусной линейки.
• Нарезание метрической резьбы на трубах и деталях трубных соединений.
• Нарезание дюймовой резьбы.
• Выполнение конической резьбы.
• Нарезание замковой резьбы на бурильных трубах.
• Обработка деталей трубных соединений для нефтегазовой отрасли.
• Единичное и мелкосерийное изготовление трубных деталей.

Комплектация

• 4-х кулачковая планшайба Ø800 мм (2 шт.)
• 4-х позиционный резцедержатель
• Неподвижный люнет Ø150-450 мм
• Поддерживающий напольный люнет
• УЦИ по 3-м осям
• Конусная линейка
• Защитный экран патрона (2 шт.)
• Электрокомпоненты Schneider Electric
• Система подвода СОЖ
• LED лампа местного освещения
