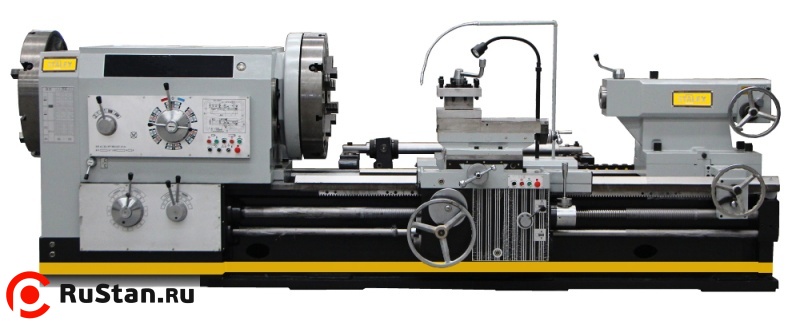

Трубонарезной станок STALEX Q1332x3000

Трубонарезной станок STALEX Q1332x3000 применяется для обработки трубных соединений в единичном и мелкосерийном производстве. На нём обтачивают концы труб и конические поверхности, нарезают метрическую, дюймовую и коническую резьбу. Среди предусмотренных работ — нарезание замковой резьбы на бурильных трубах.

Расстояние между центрами равно 3000 мм; предельная длина обточки составляет 2750 мм. Диаметр обработки над станиной — 1000 мм, над поперечным суппортом — 610 мм. Станок рассчитан на детали массой до 6000 кг при установке в центрах и на диаметры резьбонарезания 190–320 мм.

Для крепления трубы установлены две четырёхкулачковые планшайбы диаметром 780 мм с электрическим зажимом, управляемым педалью. Проходное отверстие шпинделя имеет диаметр 330 мм. Девять скоростей от 7,5 до 280 об/мин сочетаются с прямым и обратным вращением; главный привод развивает 22 кВт.

Модель комплектуется моторизованной задней бабкой, конусной линейкой и УЦИ по трём осям. Конструкцию дополняют неподвижный люнет 150–450 мм и напольная опора для длинного конца трубы. Станина выполнена из серого чугуна, направляющие имеют твёрдость HRC 55 после закалки ТВЧ и шлифования. В комплект входят система СОЖ, LED-лампа и защитные экраны.

Преимущества

• Диапазон диаметров для нарезания резьбы 190–320 мм.
• Расстояние между центрами 3000 мм.
• Максимальная длина обточки 2750 мм.
• Диаметр обточки над станиной 1000 мм и над поперечным суппортом 610 мм.
• Допустимая масса детали в центрах 6000 кг.
• Проходное отверстие шпинделя диаметром 330 мм.
• Две четырёхкулачковые планшайбы диаметром 780 мм с электрозажимом и управлением педалью.
• 9 скоростей шпинделя в диапазоне 7,5–280 об/мин.
• Прямое и обратное вращение шпинделя.
• Конусная линейка для обработки конусов и конической резьбы.
• УЦИ по трём осям в стандартной поставке.
• Моторизованная задняя бабка в комплекте.
• Станина из серого чугуна шириной 755 мм.
• Направляющие закалены ТВЧ до HRC 55 и отшлифованы.
• Четырёхпозиционный резцедержатель с поворотом на 90°.
• Максимальное сечение инструмента 45×45 мм.
• Поперечный ход 520 мм.
• Неподвижный люнет 150–450 мм и поддерживающий напольный люнет в комплекте.
• Главный привод мощностью 22 кВт.
• Система подвода СОЖ и LED-освещение рабочей зоны.
• Электрокомпоненты Schneider Electric.

Особенности конструкции

Область применения

• Обтачивание концов труб.
• Точение конических поверхностей с использованием конусной линейки.
• Нарезание метрической резьбы на трубах и деталях трубных соединений.
• Нарезание дюймовой резьбы.
• Выполнение конической резьбы.
• Нарезание замковой резьбы на бурильных трубах.
• Обработка деталей трубных соединений для нефтегазовой отрасли.
• Единичное и мелкосерийное изготовление трубных деталей.

Комплектация

• 4-х кулачковая планшайба Ø780 мм (2 шт.) электрозажим(педаль)
• 4-х позиционный резцедержатель
• Неподвижный люнет Ø150-450 мм
• Поддерживающий напольный люнет
• УЦИ по 3-м осям
• Конусная линейка
• Моторизованная задняя бабка
• Защитный экран патрона (2 шт)
• Электрокомпоненты Schneider Electric
• Система подвода СОЖ
• LED лампа местного освещения
