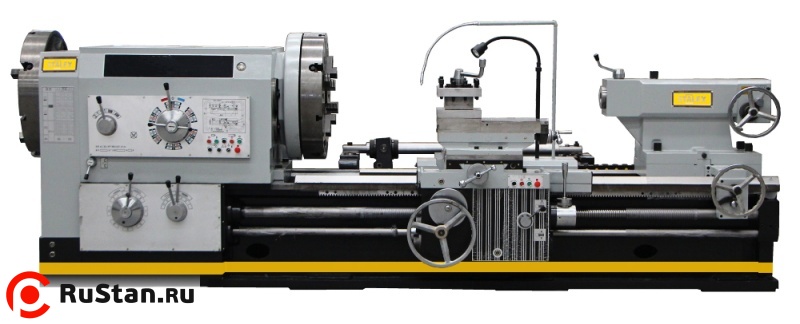

Трубонарезной станок STALEX Q1327x3000

Токарно-трубонарезной станок STALEX Q1327x3000 рассчитан на обтачивание концов труб, обработку конусов и получение резьбовых соединений. Предусмотрено нарезание метрической, дюймовой и конической резьбы, включая замковую резьбу бурильных труб. Область работы модели — единичное и мелкосерийное производство.

Исполнение Q1327x3000 имеет расстояние между центрами 3000 мм при максимальной длине обточки 2750 мм. Диаметры обточки над станиной и поперечным суппортом составляют 1000 и 610 мм. Для резьбонарезания указан диапазон диаметров 130–270 мм, а допустимая масса детали в центрах равна 6000 кг.

Полый шпиндель с проходным отверстием 280 мм работает с двумя четырёхкулачковыми планшайбами по 800 мм. Его 12 скоростей охватывают диапазон 16–380 об/мин, предусмотрены прямое и обратное вращение. Главный привод имеет мощность 22 кВт; дополнительный привод подачи — 1,5 кВт.

В поставку включены моторизованная задняя бабка и конусная линейка. Длинный конец трубы поддерживается напольным люнетом, для контроля перемещений предусмотрено УЦИ по трём осям. Чугунная станина имеет закалённые и шлифованные направляющие HRC 55; система СОЖ, LED-лампа и два защитных экрана также входят в комплект.

Преимущества

• Диапазон диаметров для нарезания резьбы 130–270 мм.
• Расстояние между центрами 3000 мм.
• Максимальная длина обточки 2750 мм.
• Диаметр обточки над станиной 1000 мм и над поперечным суппортом 610 мм.
• Допустимая масса детали в центрах 6000 кг.
• Проходное отверстие шпинделя диаметром 280 мм.
• Две четырёхкулачковые планшайбы диаметром 800 мм.
• 12 скоростей шпинделя в диапазоне 16–380 об/мин.
• Прямое и обратное вращение шпинделя.
• Конусная линейка для обработки конусов и конической резьбы.
• УЦИ по трём осям в стандартной поставке.
• Моторизованная задняя бабка в комплекте.
• Станина из серого чугуна шириной 755 мм.
• Направляющие закалены ТВЧ до HRC 55 и отшлифованы.
• Четырёхпозиционный резцедержатель с поворотом на 90°.
• Максимальное сечение инструмента 45×45 мм.
• Поперечный ход 520 мм.
• Неподвижный люнет 150–450 мм и поддерживающий напольный люнет в комплекте.
• Главный привод мощностью 22 кВт.
• Система подвода СОЖ и LED-освещение рабочей зоны.
• Электрокомпоненты Schneider Electric.

Особенности конструкции

Область применения

• Обтачивание концов труб.
• Точение конических поверхностей с использованием конусной линейки.
• Нарезание метрической резьбы на трубах и деталях трубных соединений.
• Нарезание дюймовой резьбы.
• Выполнение конической резьбы.
• Нарезание замковой резьбы на бурильных трубах.
• Обработка деталей трубных соединений для нефтегазовой отрасли.
• Единичное и мелкосерийное изготовление трубных деталей.

Комплектация

• 4-х кулачковая планшайба Ø800 мм (2 шт.)
• 4-х позиционный резцедержатель
• Неподвижный люнет Ø150-450 мм
• Поддерживающий напольный люнет
• УЦИ по 3-м осям
• Конусная линейка
• Моторизованная задняя бабка
• Защитный экран патрона (2 шт.)
• Электрокомпоненты Schneider Electric
• Система подвода СОЖ
• LED лампа местного освещения
