Трубонарезной станок STALEX Q1338x3000

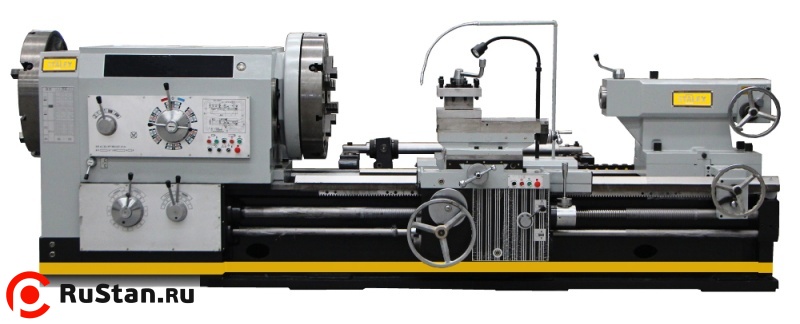

Токарно-трубонарезной станок STALEX Q1338x3000 предназначен для обтачивания трубных концов, точения конусов и выполнения резьбовых соединений. Он нарезает метрическую, дюймовую и коническую резьбу, в том числе замковую на бурильных трубах. Станок рассчитан на единичную и мелкосерийную обработку.

Эта модификация имеет расстояние между центрами 3000 мм и максимальную длину обточки 2750 мм. Диаметр резьбонарезания — от 190 до 380 мм. Диаметры обточки над станиной и над поперечным суппортом равны 1000 и 610 мм, максимальная масса детали при работе в центрах — 6000 кг.

Трубу закрепляют двумя четырёхкулачковыми планшайбами диаметром 850 мм с электрозажимом и педальным управлением. Диаметр проходного отверстия шпинделя — 390 мм. Шпиндель имеет девять скоростей от 6 до 205 об/мин и прямое/обратное вращение. Мощности главного привода и двигателя подачи составляют 22 и 1,5 кВт соответственно.

Моторизованная задняя бабка входит в комплект вместе с конусной линейкой, трёхосевым УЦИ и двумя люнетами: неподвижным и поддерживающим напольным. Направляющие станины из серого чугуна отшлифованы и закалены ТВЧ до HRC 55. Станок оснащён системой СОЖ, LED-лампой и защитными экранами; электрическая часть выполнена с компонентами Schneider Electric.

Преимущества

• Диапазон диаметров для нарезания резьбы 190–380 мм.
• Расстояние между центрами 3000 мм.
• Максимальная длина обточки 2750 мм.
• Диаметр обточки над станиной 1000 мм и над поперечным суппортом 610 мм.
• Допустимая масса детали в центрах 6000 кг.
• Проходное отверстие шпинделя диаметром 390 мм.
• Две четырёхкулачковые планшайбы диаметром 850 мм с электрозажимом и управлением педалью.
• 9 скоростей шпинделя в диапазоне 6–205 об/мин.
• Прямое и обратное вращение шпинделя.
• Конусная линейка для обработки конусов и конической резьбы.
• УЦИ по трём осям в стандартной поставке.
• Моторизованная задняя бабка в комплекте.
• Станина из серого чугуна шириной 755 мм.
• Направляющие закалены ТВЧ до HRC 55 и отшлифованы.
• Четырёхпозиционный резцедержатель с поворотом на 90°.
• Максимальное сечение инструмента 45×45 мм.
• Поперечный ход 520 мм.
• Неподвижный люнет 150–450 мм и поддерживающий напольный люнет в комплекте.
• Главный привод мощностью 22 кВт.
• Система подвода СОЖ и LED-освещение рабочей зоны.
• Электрокомпоненты Schneider Electric.

Особенности конструкции

Область применения

• Обтачивание концов труб.
• Точение конических поверхностей с использованием конусной линейки.
• Нарезание метрической резьбы на трубах и деталях трубных соединений.
• Нарезание дюймовой резьбы.
• Выполнение конической резьбы.
• Нарезание замковой резьбы на бурильных трубах.
• Обработка деталей трубных соединений для нефтегазовой отрасли.
• Единичное и мелкосерийное изготовление трубных деталей.

Комплектация

• 4-х кулачковая планшайба Ø850 мм (2 шт.) электрозажим(педаль)
• 4-х позиционный резцедержатель
• Неподвижный люнет Ø150-450 мм
• Поддерживающий напольный люнет
• УЦИ по 3-м осям
• Конусная линейка
• Моторизованная задняя бабка
• Защитный экран патрона (2 шт)
• Электрокомпоненты Schneider Electric
• Система подвода СОЖ
• LED лампа местного освещения
