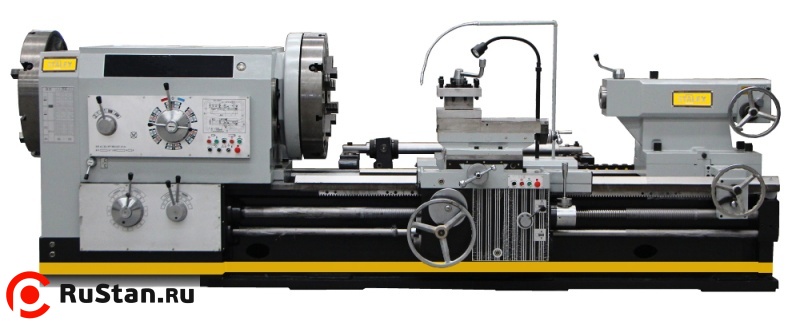

Трубонарезной станок STALEX Q1338x1500
Код товара:
62552
Нет в наличии
| Модель: |  |
Q1338x1500 |
| Артикул: | |
Q1338/1500 |
| Производитель: |  |
STALEX |
| Сертификат: |  |
Официальный дилер |
Станок модели Q1338 является токарно-трубонарезным станком, предназначенным для обтачивания концов труб, включая точение конусов и нарезания на них резьб: метрических, дюймовых, конических в условиях единичного и мелкосерийного производства. На станке можно обрабатывать детали трубных соединений, нарезку замковой резьбы на бурильных трубах, применяемых для добычи и транспортировки нефти и природного газа и в нефтедобывающей промышленности. Станок оснащен конусной линейкой для обработки конических поверхностей и нарезания конических резьб. Обрабатываемая труба пропускается через полый шпиндель и зажимается двумя механизированными 4-х кулачковыми планшайбами Ø850 мм с электрозажимом. Другой, длинный конец трубы, проходящий через шпиндель, поддерживается напольным люнетом. Шпиндель имеет прямое и обратное вращение. Станина станка выполнена из высококачественного серого чугуна, направляющие отшлифованы и закалены ТВЧ и имеют твердость HRC 55 единиц. Электрокомпоненты применяемые в станке Schneider Electric. Изготовлен по стандартам СЕ.
Технические характеристики Q1338x1500 |
|
|---|---|
| Характеристика | Значение |
| Диаметр обточки над станиной | Ø 1000 мм |
| Ø обточки над поперечным суппортом | Ø610 мм |
| Расстояние между центрами | 1500 мм |
| Макс. длинна обточки | 1250 мм |
| Ширина станины | 755 мм |
| Макс. масса детали, обрабатываемой в центрах | 6 000 кг |
| Частота вращения шпинделя, 9 | 6-205 об/мин |
| Диапазон диаметров для нарезания резьбы | Ø190-Ø380 мм |
| 4-х кулачковая планшайба | Ø85 0 мм (2 шт) электрозажим |
| Проходное отверстие шпинделя | Ø390 мм |
| Поперечный ход | 520 мм |
| Продольная подача ось X (32) | 0 ,05-0,75 мм / об |
| Поперечная подача ось Z (32) | 0,1-1,5 мм / об |
| Метрическая резьба, 23 | 1- 15 мм |
| Дюймовая резьба, 22 | 28-2 TPI |
| Максимальный размер инструмента | 45х45 мм |
| Угол поворота резцедержателя | 90º |
| Ускор. перем. продольного суппорта ось Z | 3, 6 4 0 мм/мин |
| Ускор. перем. поперечного суппорта ось X | 1,870 мм/мин |
| Конус пиноли задней бабки: | MT-6 |
| Ход пиноли задней бабки | 300 мм |
| Диаметр пиноли задней бабки | Ø160 мм |
| Габаритные размеры станка(ДхШхВ) | 4400×2100×1700 мм |
| Мощность главного привода | 22,0 кВт |
| Мощность двигателя подачи | 1,5 кВт |
| Мощность двигателя СОЖ | 0,125 кВт |
| Масса нетто | 12100 кг |
Комплект поставки
- 4-х кулачковая планшайба Ø850 мм (2 шт.) электрозажим(педаль)
- 4-х позиционный резцедержатель
- Неподвижный люнет Ø150-450 мм
- Поддерживающий напольный люнет
- УЦИ по 3-м осям
- Конусная линейка
- Защитный экран патрона(2 шт.)
- Электрокомпоненты Schneider Electric
- Система подвода СОЖ
- LED лампа местного освещения
