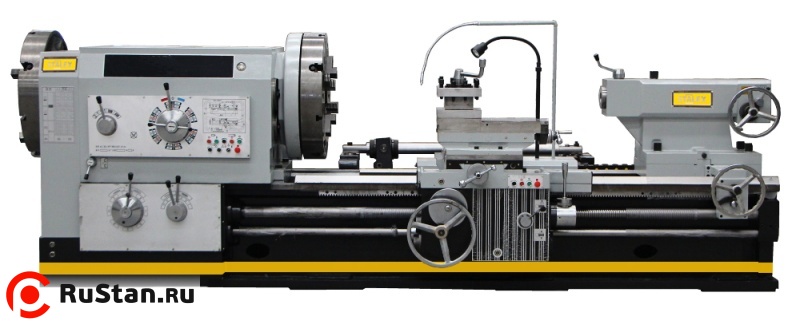

Трубонарезной станок STALEX Q1332x1500
| Модель: |  |
Q1332x1500 |
| Артикул: | |
Q1332/1500 |
| Производитель: |  |
STALEX |
| Сертификат: |  |
Официальный дилер |
STALEX Q1332x1500 предназначен для токарной обработки трубных концов и нарезания резьбы на деталях трубных соединений. Станок позволяет обтачивать конические поверхности, выполнять метрическую, дюймовую и коническую резьбу. Производитель предусматривает его применение при единичном и мелкосерийном изготовлении, в том числе при обработке бурильных труб.
Рабочая зона имеет расстояние между центрами 1500 мм и максимальную длину обточки 1250 мм. Диаметр обточки над станиной достигает 1000 мм, над поперечным суппортом — 610 мм. Диаметры для нарезания резьбы находятся в пределах 190–320 мм, масса детали в центрах допускается до 6000 кг.
Труба проходит через шпиндельное отверстие диаметром 330 мм. Две четырёхкулачковые планшайбы диаметром 780 мм имеют электрозажим с управлением педалью. Шпиндель обеспечивает девять скоростей от 7,5 до 280 об/мин и оба направления вращения; мощность главного привода составляет 22 кВт.
Шлифованные направляющие чугунной станины закалены ТВЧ до HRC 55. Конусная линейка, трёхосевое УЦИ, неподвижный и напольный поддерживающий люнеты включены в оснащение. Для рабочей зоны предусмотрены подвод СОЖ и LED-лампа, для патронов — два защитных экрана. Электрокомпоненты — Schneider Electric.
Преимущества
- Диапазон диаметров для нарезания резьбы 190–320 мм.
- Расстояние между центрами 1500 мм.
- Максимальная длина обточки 1250 мм.
- Диаметр обточки над станиной 1000 мм и над поперечным суппортом 610 мм.
- Допустимая масса детали в центрах 6000 кг.
- Проходное отверстие шпинделя диаметром 330 мм.
- Две четырёхкулачковые планшайбы диаметром 780 мм с электрозажимом и управлением педалью.
- 9 скоростей шпинделя в диапазоне 7,5–280 об/мин.
- Прямое и обратное вращение шпинделя.
- Конусная линейка для обработки конусов и конической резьбы.
- УЦИ по трём осям в стандартной поставке.
- Станина из серого чугуна шириной 755 мм.
- Направляющие закалены ТВЧ до HRC 55 и отшлифованы.
- Четырёхпозиционный резцедержатель с поворотом на 90°.
- Максимальное сечение инструмента 45×45 мм.
- Поперечный ход 520 мм.
- Неподвижный люнет 150–450 мм и поддерживающий напольный люнет в комплекте.
- Главный привод мощностью 22 кВт.
- Система подвода СОЖ и LED-освещение рабочей зоны.
- Электрокомпоненты Schneider Electric.
Особенности конструкции
| Узел / функция | Описание |
|---|---|
| Станина и направляющие | Станина изготовлена из серого чугуна и имеет ширину 755 мм. Направляющие шлифованы и закалены токами высокой частоты до HRC 55. |
| Шпиндель | Проходное отверстие диаметром 330 мм; предусмотрены прямое и обратное вращение. Доступно 9 скоростей от 7,5 до 280 об/мин. |
| Закрепление трубы | Труба проходит через полый шпиндель и зажимается двумя четырёхкулачковыми планшайбами диаметром 780 мм. Зажим электрический, с управлением педалью. |
| Люнеты | Неподвижный люнет рассчитан на диаметры 150–450 мм. Длинный конец трубы, выходящий через шпиндель, поддерживает отдельный напольный люнет. |
| Резцедержатель и суппорт | Четырёхпозиционный резцедержатель поворачивается на 90° и принимает инструмент сечением до 45×45 мм. Поперечный ход — 520 мм. |
| Конусная линейка | Включена в стандартное оснащение для точения конических поверхностей и нарезания конической резьбы. |
| Задняя бабка | Пиноль диаметром 160 мм имеет конус MT-6 и ход 300 мм. |
| Приводы | Главный привод имеет мощность 22 кВт, двигатель подачи — 1,5 кВт. |
| Цифровая индикация | УЦИ по трём осям входит в комплект поставки. |
| СОЖ и освещение | Предусмотрены система подвода СОЖ с двигателем 0,125 кВт и LED-лампа местного освещения. |
| Защита и электрооборудование | В комплект включены два защитных экрана патрона. Используются электрические компоненты Schneider Electric. |
Область применения
- Обтачивание концов труб.
- Точение конических поверхностей с использованием конусной линейки.
- Нарезание метрической резьбы на трубах и деталях трубных соединений.
- Нарезание дюймовой резьбы.
- Выполнение конической резьбы.
- Нарезание замковой резьбы на бурильных трубах.
- Обработка деталей трубных соединений для нефтегазовой отрасли.
- Единичное и мелкосерийное изготовление трубных деталей.
Технические характеристики "STALEX Q1332x1500" |
|
|---|---|
| Характеристика | Значение |
| Основные параметры | |
| Модель | STALEX Q1332x1500 |
| Устройство цифровой индикации | По трём осям |
| Рабочая зона и станина | |
| Диаметр обточки над станиной | Ø1000 мм |
| Диаметр обточки над поперечным суппортом | Ø610 мм |
| Расстояние между центрами | 1500 мм |
| Максимальная длина обточки | 1250 мм |
| Ширина станины | 755 мм |
| Максимальная масса детали при обработке в центрах | 6 000 кг |
| Твёрдость направляющих после закалки ТВЧ | HRC 55 |
| Шпиндель и закрепление заготовки | |
| Количество скоростей шпинделя | 9 |
| Частота вращения шпинделя | 7,5-280 об/мин |
| 4-х кулачковая планшайба | Ø780 мм (2 шт) электрозажим |
| Проходное отверстие шпинделя | Ø330 мм |
| Направления вращения шпинделя | Прямое и обратное |
| Суппорт и резцедержатель | |
| Поперечный ход | 520 мм |
| Максимальный размер инструмента | 45х45 мм |
| Угол поворота резцедержателя | 90º |
| Ускор. перем. продольного суппорта ось Z | 3,640 мм/мин |
| Ускор. перем. поперечного суппорта ось X | 1,870 мм/мин |
| Количество позиций резцедержателя | 4 |
| Резьбонарезание | |
| Диапазон диаметров для нарезания резьбы | Ø190-Ø320 мм |
| Количество метрических резьб | 23 |
| Метрическая резьба | 1-15 мм |
| Количество дюймовых резьб | 22 |
| Дюймовая резьба | 28-2 TPI |
| Задняя бабка | |
| Конус пиноли задней бабки | MT-6 |
| Ход пиноли задней бабки | 300 мм |
| Диаметр пиноли задней бабки | Ø160 мм |
| Приводы и охлаждение | |
| Мощность главного привода | 22,0 кВт |
| Мощность двигателя подачи | 1,5 кВт |
| Мощность двигателя СОЖ | 0,125 кВт |
| Габариты и масса | |
| Габаритные размеры станка, Д×Ш×В | 4900×2100×1600 мм |
| Масса нетто | 11200 кг |
Комплектация
- 4-х кулачковая планшайба Ø780 мм (2 шт.) электрозажим(педаль)
- 4-х позиционный резцедержатель
- Неподвижный люнет Ø150-450 мм
- Поддерживающий напольный люнет
- УЦИ по 3-м осям
- Конусная линейка
- Защитный экран патрона (2 шт)
- Электрокомпоненты Schneider Electric
- Система подвода СОЖ
- LED лампа местного освещения
