Отжиг металла: что это такое, виды и цели
Отжиг — это вид термической обработки, при котором заготовку нагревают до заданной температуры, выдерживают нужное время и медленно охлаждают. Такое воздействие позволяет изменить внутреннюю структуру металла, сделать её более упорядоченной.
Результат обработки — снятие внутренних напряжений, повышение пластичности и устойчивости к механическим нагрузкам. Методику применяют для обработки стали, алюминия, меди и различных сплавов.
Цель отжига стали
Термическое воздействие обеспечивает:
Снижение твёрдости, упрощение механической обработки резанием — твёрдая заготовка быстро изнашивает оснастку и оборудование, после отжига металл становится мягче и податливее.
Выравнивание, стабилизация зернистой структуры перед закалкой — однородность даёт предсказуемый результат при резком нагреве и охлаждении. Неоднородность может привести к появлению крупных трещин, короблению и другим негативным последствиям.
Снятие внутренних напряжений, появившихся в процессе сварки, ковки, литья. Они могут привести к деформациям, повреждениям детали даже без дополнительного внешнего воздействия.
Общие цели отжига — улучшение характеристик металла, его подготовка к дальнейшей обработке, например закалке или резанию. В некоторых ситуациях, впрочем, отжиг может быть и финальной операцией, завершающей производственный цикл.

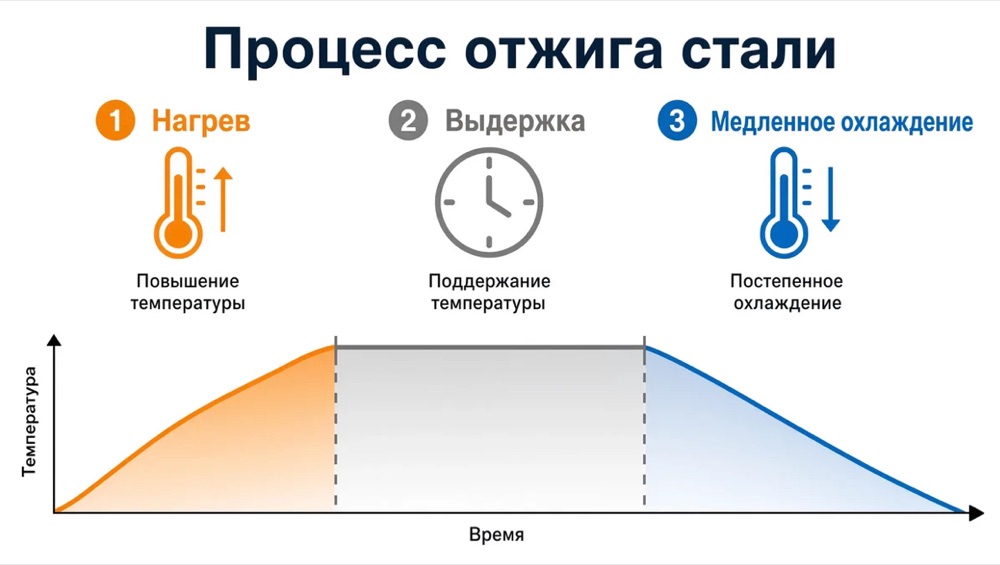

Три этапа процесса отжига
Термическую обработку проводят в три последовательных этапа, каждый из которых требует точного соблюдения температурно-временных параметров.
Нагрев
Заготовку нагревают до температуры от 400 до 900 °C — конкретное значение зависит от марки стали и желаемого результата. На этом этапе атомы кристаллической решётки получают тепловую энергию и начинают смещаться относительно исходных позиций, что уменьшает выраженность внутренних напряжений.
Одно из главных требований — плавность подъёма температуры. Резкий нагрев провоцирует возникновение новых термических напряжений вместо устранения существующих.
Выдержка (перекристаллизация)
После достижения рабочей температуры заготовку выдерживают от 30 минут до нескольких часов — время определяется типом отжига и массой детали. На этой стадии идёт перекристаллизация: распад старых деформированных зёрен, образование новых, правильной конфигурации.
Скорость перекристаллизации зависит от температуры выдержки и марки стали. Важно правильно подобрать время выдержки, чтобы перестроить структуру заготовки по всему объёму.
Охлаждение
Завершающая стадия. Основное требование — плавность. Температуру нужно снижать постепенно, на несколько градусов в минуту. Резкий перепад сделает металл хрупким, спровоцирует формирование внутренних напряжений, плавный — обеспечит пластичность и прочность.
При определении подходящей скорости охлаждения нужно учитывать тип металла. Минимальные значения необходимы для сталей с высоким содержанием легирующих добавок, крайне чувствительных к колебаниям температуры.

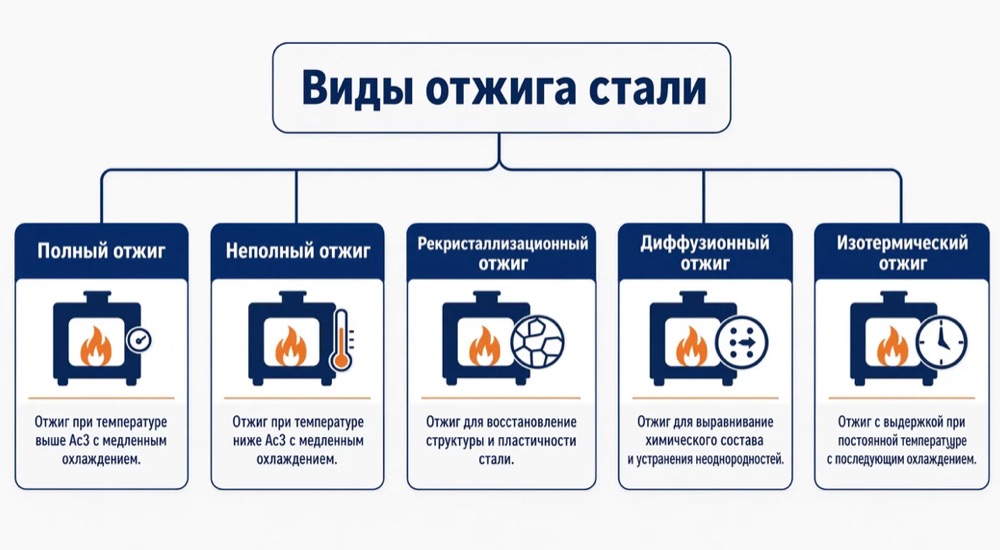

Виды отжига стали
Специалисты делят отжиг на две большие группы:
Отжиг I рода не связан с фазовым превращением. Сюда входят гомогенизационный и рекристаллизационный варианты, метод, снимающий остаточные напряжения.
Отжиг II рода проходит через фазовую перекристаллизацию. К этой группе относят полный, изотермический, неполный и сфероидизирующий варианты. Каждый тип рассчитан на определённую марку стали и решение конкретных производственных задач.
Полный отжиг
Полный отжиг предполагает нагрев выше критической точки Ac3 на 20–30 °C с последующим медленным охлаждением. Метод применяют для доэвтектоидных, среднеуглеродистых сталей — отливок, поковок, горячекатаного проката.
На выходе получается мелкозернистая однородная структура из феррита и перлита, с минимумом внутренних напряжений, невысокой твёрдостью, удобной для дальнейшей механической обработки.
Изотермический отжиг
Изотермический отжиг — ускоренная версия полного отжига. После нагрева выше Ac3 заготовку быстро охлаждают до температуры чуть ниже Ar1 и выдерживают при постоянном значении до завершения превращения аустенита в перлит. Метод хорошо подходит для высокоуглеродистых и легированных сталей, даёт равномерную структуру по всему сечению детали.
Неполный отжиг
Неполного отжига достаточно там, где нагрев проходит между точками Ac1 и Ac3. Метод применяют для заэвтектоидных сталей. Он снимает напряжения, снижает твёрдость, улучшает обрабатываемость без полной перестройки структуры.
Сфероидизирующий отжиг — разновидность неполного: карбиды переходят из пластинчатой формы в зернистую, цементит проходит сфероидизацию, структура становится более однородной.
Рекристаллизационный отжиг
Технологию применяют после холодной пластической деформации — штамповки, вытяжки, волочения. Нагрев ведут выше температуры рекристаллизации. Для стали минимум составляет около 450 °C. Скорость рекристаллизации растёт вместе с температурой нагрева.
Отжиг устраняет наклёп, упрочнение, возникшее из-за деформации, возвращает металлу пластичность, потерянную при холодной обработке. После завершения рекристаллизации зерно приобретает равноосную, ненапряжённую форму.
Диффузионный (гомогенизационный) отжиг
Цель диффузионного отжига — выравнивание химического состава легированных слитков, устранение дендритной сегрегации, неравномерного распределения элементов при твердении металла.
Нагрев доходит до 1200 °C, время выдержки — от 10 до 20 часов, а после гомогенизации заготовку дополнительно нормализуют.
Отжиг для снятия напряжений
Главная задача метода — снятие остаточных напряжений с сохранением структуры. Температуру нагрева держат ниже точки Ac1, в диапазоне 500–650 °C, и фазовые превращения не затрагивают структуру стали. Метод применяют после сварки, резки и механической обработки, чтобы предотвратить деформации и растрескивание детали в процессе эксплуатации.
Любой отжиг, сопряжённый с фазовым превращением, требует строгого температурного контроля. Перегрев выше нормы провоцирует рост зерна, негативно сказывается на механических свойствах металла.
Как выбрать вид отжига: практические рекомендации
Выбор зависит от марки стали и поставленных производственных задач:
Доэвтектоидные конструкционные стали перед механической обработкой — полный или изотермический отжиг.
Гиперэвтектоидные и инструментальные стали с высоким содержанием углерода — сфероидизирующий.
Заготовки после холодной деформации, штамповки, волочения — рекристаллизационный.
Сварные конструкции и детали после резки — технологии, снимающие остаточные напряжения.
Легированные слитки с неоднородным составом — диффузионный, гомогенизационный.
Таблица 1. Виды отжига стали по типу и задаче
| Тип стали | Задача | Оптимальная технология отжига |
| Среднеуглеродистая, доэвтектоидная | Снятие остаточных напряжений, подготовка к резке | Полный |
| Легированная, высокоуглеродистая | Оперативная обработка крупных партий | Изотермический |
| Инструментальная, заэвтектоидная | Подготовка к финишной закалке | Неполный |
| Любого типа, после холодной деформации | Устранение наклёпа | Рекристаллизационный |
| Любого типа, после сварки | Снятие остаточных напряжений | Для снятия напряжений |
Отжиг и другие виды термообработки: в чём разница
Отжиг — операция, родственная другим методам термической обработки, однако, обладающая определёнными специфическими чертами:
Нормализация похожа на полный отжиг по температуре нагрева, но охлаждение проходит на воздухе, а не в печи. Более быстрое охлаждение уменьшает зерно и увеличивает твёрдость по сравнению с отожжённой сталью — нормализованная деталь прочнее, но не столь пластична.
Закалка использует резкое охлаждение в воде, масле или другой среде — металл получает высокую твёрдость и прочность, но становится хрупким без последующего отпуска. Действие отжига противоположно: смягчение металла и повышение пластичности.
Отпуск применяют только после закалки — он снижает хрупкость закалённой стали без потери твёрдости. К отожжённой стали отпуск не применяют — внутренние напряжения в ней уже сняты.
Преимущества и недостатки отжига
Технология даёт производству ощутимые преимущества:
Снимает внутренние напряжения и повышает пластичность заготовки.
Подготавливает металл к механической обработке или последующей закалке.
Продлевает срок службы готового изделия за счёт стабилизации структуры.
Технологические ограничения:
Продолжительность. Процесс растягивается на часы, а гомогенизационный — на сутки.
Расходы. Процесс требует много энергии и времени на выдержку, а также точных печей с надёжным поддержанием температуры.
Сложность, необходимость строгого контроля температуры. Перегрев приводит к чрезмерному росту зерна и ухудшению механических свойств стали.
Отжиг в металлообработке и машиностроении
На производстве у отжига несколько конкретных практических применений. Перед механической обработкой на станках заготовку отжигают для снятия внутренних напряжений — так деталь сохраняет заданные размеры при точении, фрезеровании и сверлении. Риск деформации и коробления минимален.
После плазменной или газовой резки поверхностный слой заготовки нередко получает локальное подкаливание — отжиг устраняет хрупкую зону, обеспечивает однородность свойств металла по всей структуре. В производстве инструмента и штампов он готовит заготовку к финишной закалке, исключает опасность формирования трещин.
В машиностроении технология актуальна при производстве зубчатых колёс, ходовых винтов и крупных поковок — деталей, где стабильность размеров важнее эффектного внешнего вида. Отжиг применяют и как самостоятельную обработку, и как промежуточную — между ковкой, литьём, сваркой заготовки и её финальной механической доводкой.
Заключение
Отжиг — базовая операция термической обработки, направленная на снижение твёрдости, повышение пластичности и релаксацию внутренних напряжений металла. Выбор режима зависит от химического состава сплава и требуемой микроструктуры, а качество готовой детали напрямую определяется точностью контроля температурных интервалов нагрева и скоростью последующего охлаждения.
