ЧПУ станок — это оборудование, где компьютерная программа берёт на себя управление резцом, лазерной головкой или другим рабочим органом вместо рук оператора. Расшифровка аббревиатуры — «числовое программное управление»: координаты, скорости и последовательность операций задаёт код, а не механические упоры и рычаги, перемещаемые оператором.
Заготовка превращается в деталь без постоянного вмешательства человека. Оператор только контролирует процесс, вмешивается в экстренных ситуациях, меняет заготовки.
Что такое ЧПУ: расшифровка и история появления
ЧПУ — сокращение от «числовое программное управление». Английский аналог термина — CNC (Computer Numerical Control). Дословный перевод — «компьютерное числовое управление». Раньше специалисты использовали более простое обозначение NC (Numerical Control), без слова «компьютерное»: первые системы управляли станком напрямую по перфоленте, без промежуточной вычислительной машины.
Идея числового программного управления механизмом старше самого оборудования. Сегодня такие станки встречаются на большинстве масштабных производств, но в середине XX века — были редкостью. Ткацкий станок Жаккара, созданный в начале XIX столетия, уже читал узор будущей ткани с перфокарт — картонных листов с отверстиями, задающих движение нитей. Похожий принцип лёг в основу первых систем NC: американский инженер Джон Пэрсонс в конце 1940-х годов предложил обрабатывать лопасти вертолётных винтов по координатам, записанным на перфоленте.
Первые станки на основе перфолент заработали в США в 1950-х годах на предприятиях военной и авиационной промышленности — координаты вели резец без вмешательства оператора.
Переход от NC к CNC случился, когда конструкторы встроили в станок компьютер, небольшой процессор, способный хранить, редактировать и пересчитывать программу, в отличие от простого считывания с ленты. В СССР также занимались этой отраслью: вертикально-фрезерные станки серии 6Н13 получили систему «Контур-3П», а позже на токарных станках появились разработки 2Р22 и «Электроника НЦ-31».
Главная причина автоматизации управления — негативное влияние человеческого фактора. С особо тонкими задачами не справлялись даже опытные мастера. Токарь или фрезеровщик мог выдержать точность в сотые доли миллиметра лишь на несложном контуре. Изогнутую лопасть винта без числового управления пришлось бы подгонять вручную часами, одна незначительная оплошность привела бы к браку. Программа всегда работает безошибочно, не устаёт, не отклоняется от инструкций.

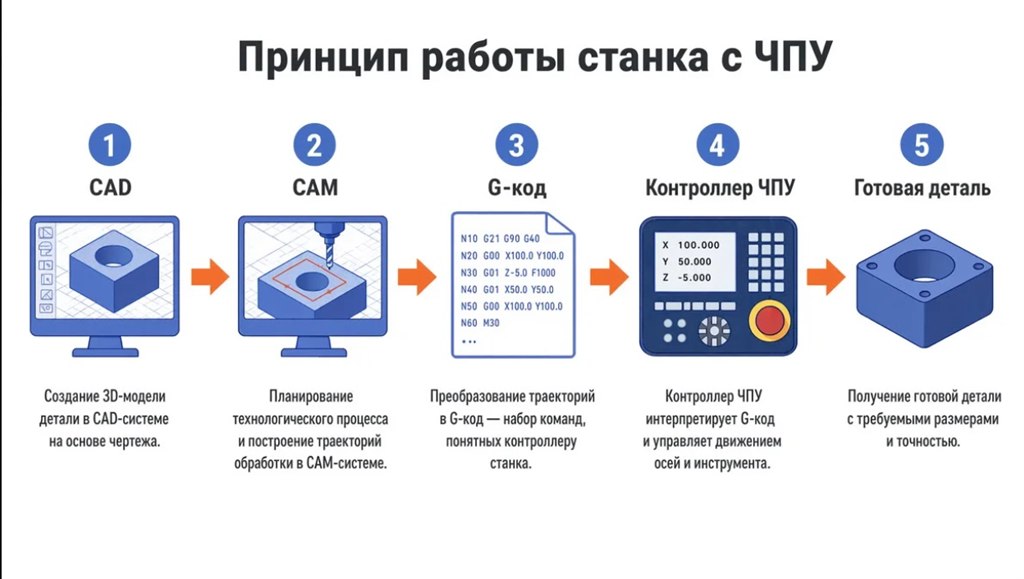

Принцип работы станка с числовым программным управлением
Путь детали от проекта до готового изделия довольно долог:
- Конструктор готовит трёхмерную модель в CAD-программе (Computer-Aided Design). Она описывает точную геометрию будущей детали, все размеры и допуски.
- Модель попадает в CAM-систему (Computer-Aided Manufacturing), которая рассчитывает траекторию движения инструмента: с какой стороны подойти к заготовке, на какую глубину врезаться, с какой скоростью вести оснастку.
- CAM-программное обеспечение переводит эти расчёты в G-код — управляющую программу на языке команд, понятном контроллеру конкретного станка ЧПУ.
- Готовый код загружают в стойку ЧПУ — вычислительный блок, читающий программу, превращающий команды в электрические сигналы для приводов.
- Приводы двигают оси станка и шпиндель на нужное расстояние с заданной скоростью.
- Пока инструмент режет металл, дерево или пластик, датчики фиксируют его фактическое положение и передают данные обратно в контроллер — так работает система обратной связи, которая тут же исправляет любое отклонение от программы, не дожидаясь окончания цикла.
Работу системы, включающей контроллеры, приводы, датчики, можно сравнить с оркестром под управлением дирижёра. Дирижёр не играет на инструментах сам, но по партитуре точно указывает каждому музыканту, когда вступить и с какой силой.
Контроллер станка работает по схожему принципу: он не режет металл сам, а по программе командует приводами, двигающими резец или лазерную головку с точностью до тысячных долей миллиметра.
Основные компоненты системы ЧПУ
Любой станок с ЧПУ состоит из трёх главных узлов:
- Контроллер, или стойка ЧПУ. «Мозг» системы: хранит программу обработки, интерпретирует каждую команду и рассчитывает сигналы для остальных узлов.
- Приводы, сервомоторы или шаговые двигатели, — исполнительные механизмы. Сервопривод точнее и мощнее, работает в паре с датчиком положения и подходит для тяжёлых и скоростных операций. Шаговый двигатель имеет более простую конструкцию, стоит дешевле, оптимален для несложных задач.
- Датчики положения инструмента — линейки и энкодеры. Передают контроллеру данные о фактическом положении резцов и заготовки, корректируют движение, обеспечивают его максимальную точность.
Неисправность даже одного из указанных узлов делает эксплуатацию невозможной. Запустить станок удастся, однако он будет постоянно допускать ошибки, точность управления потеряется. Результат — порча заготовок, выпуск брака, огромные финансовые потери.
G-код и управляющие программы
G-код — это язык команд, на котором станок «читает» программу обработки. Каждая команда начинается с буквы G и набора цифр, отвечающих за конкретное действие: направление движения инструмента, координаты точки, скорость подачи. Строка G01 X50 Y30 F200, например, означает прямолинейное перемещение резца в точку с координатами X50 и Y30 на скорости подачи 200 мм/мин.
Черновой вариант G-кода почти всегда создаёт CAM-система, она автоматически переводит трёхмерную модель детали в последовательность команд под конкретный контроллер. Программист-технолог или оператор станка проверяют код и, при необходимости, вносят правки: меняют глубину прохода, высоту подъёма инструмента, точку начала обработки, скорость подачи под конкретный материал.
Рядом с G-кодами в программе всегда стоят M-коды — вспомогательные функции, не связанные напрямую с геометрией движения:
- Включение и выключение шпинделя;
- Подача и отключение смазочно-охлаждающей жидкости;
- Смена оснастки;
- Остановка программы в конце цикла.
Корректная работа возможна только при совместном использовании кодов. G — ведёт резец по траектории, а M — управляет всем остальным вокруг детали. При этом ошибочно считать, что кодировка полностью унифицирована и подходит для любых станков. Стандартизированы лишь базовые команды, а сложные циклы и вспомогательные функции сильно различаются в зависимости от производителя стойки ЧПУ (Fanuc, Siemens, Haas и др.). Именно поэтому CAM-система использует индивидуальный программный файл — постпроцессор, чтобы перевести команды на «язык» конкретного станка.

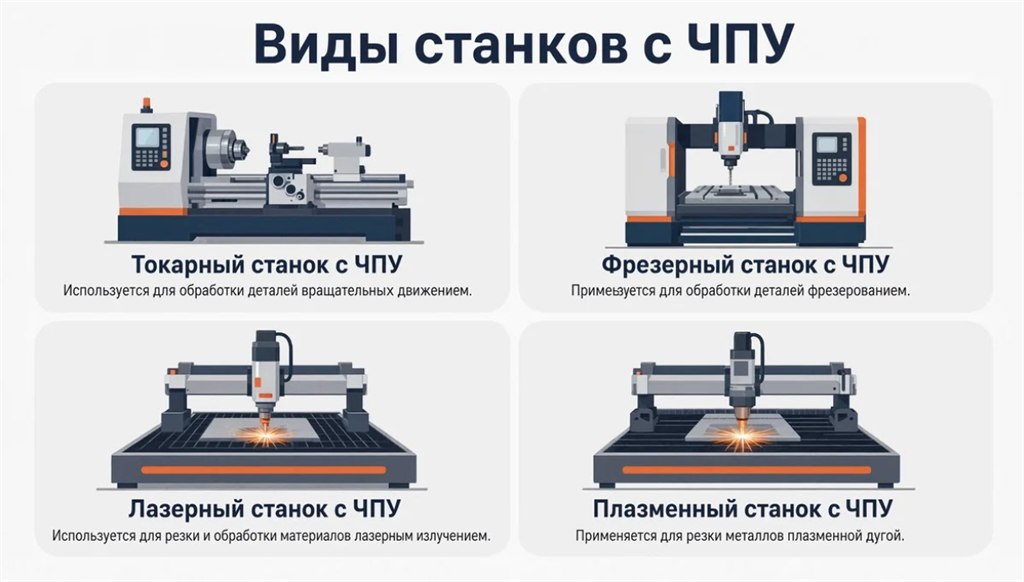

Виды станков с ЧПУ
Разные технологии обработки диктуют определённые требования к оборудованию, поэтому специалисты делят ЧПУ станки на несколько крупных групп по принципу воздействия на материал: механическое, термическое, электрическое или абразивное. Внутри каждой категории также присутствуют подгруппы с уникальными спецификациями.
Токарные станки с ЧПУ
Токарный станок с ЧПУ вращает заготовку в патроне, резец — подходит с нужной стороны, снимает материал, формирует круглые и конические поверхности заданной конфигурации. Метод подходит для валов, втулок, фланцев, крепежа — всех деталей, имеющих форму тела вращения. Типичные операции — обточка наружного диаметра, растачивание внутренних отверстий, нарезание резьбы в соответствии с программой.
Многие модели укомплектованы револьверными головками, поворотными блоками на несколько резцов и свёрл. Головка меняет оснастку за доли секунды, быстрым и точным поворотом. Деталь проходит несколько операций без переустановки, что экономит время и исключает проблемы с точностью. Токарные станки с ЧПУ востребованы на всех производствах, где заготовки — прутки, цилиндрические «болванки», поковки.
Фрезерные обрабатывающие центры
Фрезерный обрабатывающий центр — наиболее универсальное решение. Вращающаяся фреза движется по нескольким осям, снимая металл с любой стороны заготовки. Базовая версия работает по трём осям — X, Y и Z, чего хватает для плоских и умеренно сложных контуров. Пятиосевая обработка добавляет ещё два поворотных движения инструмента или стола, и фреза подходит к детали практически под любым углом за один проход, что критично для лопаток турбин, сложных пресс-форм, деталей с криволинейными поверхностями.
Автоматическая смена инструмента — другая отличительная особенность обрабатывающих центров. Магазин на 20–300 инструментов подаёт нужную фрезу или сверло за пару секунд без остановки цикла на ручную переналадку. Возможно производство штампов, пресс-форм, корпусных деталей двигателей, зубчатых колёс — всего, что требует нескольких операций в ходе цикла. Фрезерный обрабатывающий центр заменяет несколько более простых устройств.
Сверлильные и расточные станки
Сверлильные и расточные станки более специализированы, ориентированы на выполнение задач, предполагающих высокую точность позиционирования отверстий:
- Сверление;
- Зенкерование для очистки и расширения отверстия;
- Нарезание резьбы метчиком;
- Растачивание под требуемый диаметр.
Инструмент движется от одной координаты к другой, останавливается, выполняет операцию на месте и переходит дальше. Этим точечный принцип отличается от непрерывного контурного движения фрезерного центра.
От фрезерных обрабатывающих центров такие установки отличаются спецификацией: они выполняют осевые операции, где важна высокая точность взаимного расположения отверстий, а не фрезерование сложных плоскостей.
Для единичных крупных отверстий или глубокого сверления такой станок — предпочтительный вариант. Он дешевле универсального центра, работает быстрее без вреда для точности и качества.
Лазерные станки с ЧПУ
Лазерный станок с ЧПУ обрабатывает материал без физического контакта. Луч плавит его в точке фокусировки. Метод справляется с металлом и фанерой, подходит для реза и гравировки, нанесения надписей, маркировочных кодов. Точность при этом значительно выше, чем при задействовании механических аналогов.
Источник луча определяет, с каким материалом станок справится лучше. Например, углекислотный лазер генерирует излучение в трубке со смесью углекислого газа, азота и гелия — такой луч отлично режет и гравирует дерево, фанеру, акрил, кожу, картон, но не слишком хорошо справляется с металлом. Волоконный лазер формирует луч в оптическом кабеле с легированным сердечником. Короткая волна лучше передаёт энергию металлу, будь то сталь, алюминий, медь или латунь.
Лазерные станки не требуют замены оснастки. Физический контакт с материалом отсутствует, так что нет и деталей, подверженных износу от интенсивного трения.
Плазменные и прочие виды
Плазменная резка предназначена для работы с толстыми металлическими заготовками. Дуга раскаляет газ до состояния плазмы, высокотемпературная струя прожигает лист металла за один проход. По точности метод несколько уступает лазеру, но значительно превосходит — по экономичности и скорости.
Гидроабразивная резка — универсальная технология, совместимая с большинством материалов, от пластика до закалённой стали или гранита. За воздействие отвечает водяная струя высокого давления, насыщенная абразивным компонентом.
Такая струя не нагревает заготовку. Метод подходит даже для материалов, чувствительных к нагреву, подверженных температурным деформациям.
Электроэрозионные станки, в свою очередь, снимают металл электрическими разрядами между электродом и деталью в диэлектрической жидкости. Технология оптимальна для твёрдых сплавов и сложных полостей пресс-форм, где использовать механический резец невозможно. На практике такие станки нередко работают в паре: плазма — для чернового раскроя толстого листа, лазер — для финишных деталей.
Уровни автоматизации и типы управления ЧПУ
Станки с числовым программным управлением различны по уровню автоматизации. От него зависят задачи, решаемые оборудованием, сложность геометрии готовых изделий и деталей:
- Системы цифровой индикации (УЦИ или DRO) часто ошибочно относят к базовому ЧПУ. УЦИ лишь выводит на экран точное положение инструмента, но маховики по-прежнему вращает оператор вручную, поэтому полноценным программным управлением это не является.
- Позиционное управление — это настоящий базовый уровень ЧПУ. Инструмент с помощью приводов сам быстро перемещается между заданными координатами, а саму операцию (сверление, зенкерование, растачивание) выполняет уже после остановки в нужной точке.
- Контурное управление синхронизирует движение сразу нескольких осей, ведя инструмент по непрерывной траектории. Без него не обойтись при фрезеровании сложного контура или трёхмерной поверхности.
Многофункциональные системы управления объединяют все три принципа сразу: позиционные переходы, контурную обработку и циклические операции. Дополнительно предусмотрена синхронизация осей и корректировка параметров в реальном времени.
Чем выше степень автоматизации, тем универсальнее станок, тем гибче он реагирует на смену детали, тем точнее держит допуски. Главное — грамотно делать программу, поручать данное задание специалисту высокой квалификации.
Станки даже в пределах одного цеха нередко работают на разных уровнях управления: простой сверлильный станок обходится позиционным принципом, а обрабатывающий центр требует полноценной системы контурного управления.
Сферы применения станков с ЧПУ
Станки с ЧПУ востребованы в областях, где точность и повторяемость важнее скорости изготовления единичной детали. Сегодня они широко применяют в машиностроении, медицине, электронике, десятках смежных отраслей.
Металлообработка и машиностроение — базовая сфера применения: детали редукторов, зубчатых передач, насосов, шлицевых валов выходят с одинаковыми размерами независимо от объёма партии.
В аэрокосмической промышленности на них проводят обработку наиболее ответственных и сложных деталей, компонентов титанового корпуса, лопаток турбин. Допуски в данном случае измеряют микронами, недопустимы даже незначительные погрешности. В автомобилестроении оборудование используют для поршней, блоков цилиндров, деталей коробки передач и элементов приборной панели.
Без станков с ЧПУ невозможно представить медицину и здравоохранение. Их задача — выпуск имплантов из титана, хирургического инструмента, мелких деталей для сборки кардиостимуляторов.
Электроника получает от ЧПУ станков платы с точными отверстиями под компоненты, радиаторы охлаждения, корпуса разъёмов. В деревообработке и мебельном производстве станки используют для фасадов, резных панелей, раскроя листового материала. Также допустимо изготовление рекламных конструкций, букв, вывесок, табличек.
Сферы применения ЧПУ станков: таблица
| Отрасль | Примеры деталей | Требования к точности |
|---|---|---|
| Металлообработка и машиностроение | Шестерни, зубчатые колёса, валы | Сотые доли миллиметра |
| Аэрокосмическая промышленность | Лопатки турбин, компоненты двигателей, корпуса | Микроны |
| Автомобилестроение | Детали коробки передач и ДВС | Сотые доли миллиметра |
| Медицина и здравоохранение | Хирургический инструмент, протезы, импланты | Микроны |
| Деревообработка и производство мебели | Фасады, панели | Десятые доли миллиметра |
| Электроника | Печатные платы, разъёмы | Десятые доли миллиметра |
Преимущества использования ЧПУ-оборудования
Станки с ЧПУ выигрывают у ручных аналогов по множеству параметров:
- Микронная точность. Программное управление поддерживает допуски, недостижимые при ручной подаче резца. Они измеряются микронами, тогда как в ручных аналогах — десятыми долями миллиметра.
- Повторяемость серийных деталей. Одна и та же программа воспроизводит тысячную деталь так же точно, как первую. Автоматика не допускает ошибок.
- Снижение влияния человеческого фактора. Станок точно читает чертежи, не устаёт. Траектория — под контролем программы, а не рук и глаз мастера.
- Сокращение времени на переналадку. Смена детали на ручном станке сопряжена с перенастройкой упоров и передач, на станке с ЧПУ — с загрузкой новой программы и сменой оснастки, что гораздо быстрее.
- Выпуск деталей со сложной геометрией. Контурное управление, многокоординатная обработка воспроизводят криволинейные поверхности, ручное повторение которых невозможно. Примеры — лопатки турбин, сложные пресс-формы, анатомические медицинские импланты.
- Безопасность оператора. Рабочая зона обособлена защитным кожухом. Мастеру не приходится взаимодействовать с вращающимися элементами, рискуя получить травму. Защитный кожух закрывает рабочую зону в процессе обработки, поэтому руки оператора не находятся рядом с вращающимся инструментом, как на универсальном станке.
Ручное оборудование не стоит сбрасывать со счетов даже с учётом массы преимуществ ЧПУ-аналогов. Оно хорошо справляется с единичным ремонтом и штучными заказами, но там, где счёт идёт на сотни одинаковых деталей, автоматика обеспечивает стабильность результата, уменьшает цену выпуска товарной единицы.
Как выбрать станок с ЧПУ для производства
Базовые критерии — не цена и марка, а специфика и требования конкретной производственной задачи:
- Материал заготовки. Металл, дерево, пластик или композит определяют тип станка: токарный и фрезерный центр для металла, лазерный или фрезерный — для дерева и пластика, плазменный — для толстого листового металла.
- Количество осей. Трёх осей достаточно для плоских и умеренно сложных деталей, пять — для сложной пространственной геометрии.
- Рабочее поле. Габариты стола и ход осей должны перекрывать максимальный размер заготовки вместе с крепёжной оснасткой.
- Мощность шпинделя. Твёрдые материалы и большой съём металла за проход требуют запаса мощности. В противном случае не удастся достичь требуемой производительности, станок будет работать под максимальной нагрузкой, провоцирующей интенсивный износ.
- Система управления. Модель стойки определяет удобство программирования, совместимость с CAM-программным обеспечением, требования к квалификации оператора.
- Наличие ATC. Для серийного производства с несколькими операциями рекомендованы модели, поддерживающие АТС, автоматическую смену инструмента.
Перед покупкой стоит сравнить станки разных производителей из одной ценовой категории по паспортным характеристикам. Учитывать их нужно в комплексе, без акцента на конкретном параметре.
Специалисты «РуСтан» помогают подобрать станок под конкретное производство, опираясь на техническое задание, запросы, объёмы выпуска продукции.
Заключение
Технология числового программного управления превратила станок из инструмента, результат работы которого определяется квалификацией оператора, в исполнителя точной программы. Токарные, фрезерные, лазерные, плазменные ЧПУ станки востребованы в различных отраслях, от авиастроения до мебельного производства.
Общая черта — принцип работы. Код задаёт траекторию, а оператор только проверяет результат, реагирует на нештатные ситуации. Выбор конкретной модели, уровня автоматизации зависит от материала, серийности и требуемой точности станка ЧПУ. Чем точнее заказчик формулирует задачу производства, тем проще подобрать оборудование для её выполнения.
